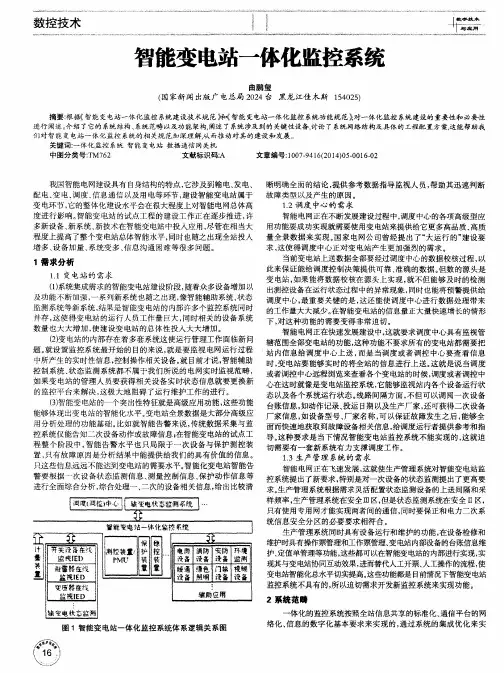

数控技术
智能变电站一体化监控系统
曲鹏玺 （国家新闻出版广电总局２０２４台黑龙江佳木斯１５４０２５） 摘要：根据《智能变电站一体化监控系统建设技术规范》手口《＝智能变电站一体化监控系统功能规范 对一体化监控系统建设的重要性和必要性 进行阐述。介绍了它的系统结构、系统范畴以及功能架构，阐述了系统涉及到的关键性设备，讨论了系统网络结构及具体的工程配置方案，这能帮助我 们对智能变电站一体化监控系统的相关规范加深理解，从而推动对其的建设和发展。 关键词：一体化监控系统智能变电站数据通信网关机 中圈分类号：ＴＭ７６２ 文献标识码：Ａ 文章编号：１００７—９４１６（２０１４）０５．００１６－０２ 我国智能电网建设具有自身结构的特点，它涉及到输电、发电、 配电、变电、调度、信息通信以及用电等环节，建设智能变电站属于 变电环节，它的整体化建设水平会在很大程度上对智能电网总体高 度进行影响。智能变电站的试点工程的建设工作正在逐步推进，许 多新设备、新系统、新技术在智能变电站中投入应用，尽管在相当大 程度上提高了整个变电站总体智能水平，同时也随之出现全站投入 增多、设备加量、系统变多、信息沟通困难等很多问题。 １需求分析 】．１变电站的需求 （１）系统集成需求的智能变电站建设阶段，随着众多设备增加以 及功能不断加强，一系列新系统也随之出现，像智能辅助系统、状态 监测系统等新系统，结果是智能变电站的内部许多个监控系统同时 并存，这使得变电站的运行人员工作量巨大，同时相关的设备系统 数量也大大增加，使建设变电站的总体性投人大大增加。 （２）变电站的内部存在着多套系统这使运行管理工作面临新问 题。就设置监控系统最开始的目的来说，就是要监视电网运行过程 中所产生的实时胜信息，控制操作相关设备。就目前才说，智能辅助 控制系统、状态监测系统都不属于我们所说的电网实时监视范畴， 如果变电站的管理人员要获得相关设备实时状态信息就要更换新 的监控平台来解决，这极大地阻碍了运行维护工作的进行。 （３）智能变电站的一个突出性特征就是高级应用功能，这些功能 能够体现出变电站的智能化水平。变电站全景数据是大部分高级应 用分析处理的功能基础。比如就智能告警来说，传统数据采集与监 控系统仅能告知二次设备动作或故障信息；在智能变电站的试点工 程整个阶段中，智能告警水平也只局限于一次设备与保护测控装 置，只有故障原因是分析结果中能提供给我们的具有价值的信息。 只这些信息远远不能达到变电站的需要水平。智能化变电站智能告 警要根据一一次设备状态监测信息、测量控制信息、保护动作信息等 进行全面综合分析，综合处理一、二次的设备相关信息，给出比较清 匝囹臣 匦巫
龙源期刊网

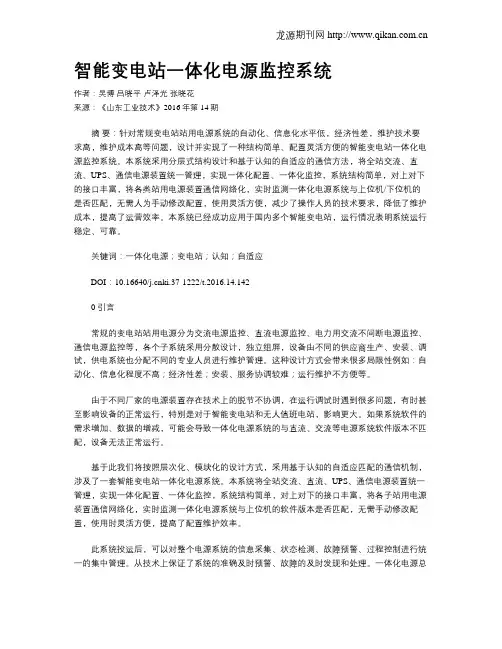

智能变电站一体化电源监控系统
作者：吴博 吕晓平 卢泽光 张晓花
来源：《山东工业技术》2016年第14期
摘 要：针对常规变电站站用电源系统的自动化、信息化水平低，经济性差，维护技术要求高，维护成本高等问题，设计并实现了一种结构简单、配置灵活方便的智能变电站一体化电源监控系统。本系统采用分层式结构设计和基于认知的自适应的通信方法，将全站交流、直流、UPS、通信电源装置统一管理，实现一体化配置、一体化监控，系统结构简单，对上对下的接口丰富，将各类站用电源装置通信网络化，实时监测一体化电源系统与上位机/下位机的是否匹配，无需人为手动修改配置，使用灵活方便，减少了操作人员的技术要求，降低了维护成本，提高了运营效率。本系统已经成功应用于国内多个智能变电站，运行情况表明系统运行稳定、可靠。
关键词：一体化电源；变电站；认知；自适应
DOI：10.16640/ki.37-1222/t.2016.14.142
0 引言
常规的变电站站用电源分为交流电源监控、直流电源监控、电力用交流不间断电源监控、通信电源监控等，各个子系统采用分散设计，独立组屏，设备由不同的供应商生产、安装、调试，供电系统也分配不同的专业人员进行维护管理。这种设计方式会带来很多局限性例如：自动化、信息化程度不高；经济性差；安装、服务协调较难；运行维护不方便等。
由于不同厂家的电源装置存在技术上的脱节不协调，在运行调试时遇到很多问题，有时甚至影响设备的正常运行，特别是对于智能变电站和无人值班电站，影响更大。如果系统软件的需求增加、数据的增减，可能会导致一体化电源系统的与直流、交流等电源系统软件版本不匹配，设备无法正常运行。
基于此我们将按照层次化、模块化的设计方式，采用基于认知的自适应匹配的通信机制，涉及了一套智能变电站一体化电源系统。本系统将全站交流、直流、UPS、通信电源装置统一管理，实现一体化配置、一体化监控，系统结构简单，对上对下的接口丰富，将各子站用电源装置通信网络化，实时监测一体化电源系统与上位机的软件版本是否匹配，无需手动修改配置，使用时灵活方便，提高了配置维护效率。
百度文库
1
变电站GIS智能监控系统
技术方案书
常州市人本电气有限公司
百度文库
2 一、系统描述
SF6气体以其优异的绝缘和灭弧性能，在电力系统中得到广泛应用，几乎成了中压、高压和超高压开关中所使用的唯一绝缘和灭弧介质。随着我国电力行业的快速发展，SF6技术的广泛应用以及智能电网建设的迫切性，急需解决SF6电气设备的智能监控技术。
GIS 的绝缘性能是确保其安全运行的重要条件。GIS 设备内部中的金属微粒、粉末和水分等导电性杂质是引发GIS 故障的重要原因。因此监测GIS内部的水分和放电情况成为判断GIS运行状态优劣的必要手段。GIS一旦发生泄漏故障，不仅对变电站正常供电输电造成影响，而且对于巡检人员的人生安全都存在很大的隐患，所以检测GIS内部压力和SF6开关室内SF6和氧气含量都成了目前变电站正常运行及人员安全的必要措施。
RBZN 型变电站GIS智能监控系统是本公司根据国家智能电网发展要求而设立的重点项目，该系列产品采用最新遥测遥感技术和后台计算机技术于一体，外观小巧,可实现高精度测量、计算机后台处理、海量的历史数据存储等功能，适用于各种电压等级的SF6断路器、GIS、PASS等设备SF6气体的微水、密度、温度和内部局部放电的在线测量，同时还可以监测SF6开关室内部的SF6和氧气含量，实现安全、实时、远程等先进的动态监控，以满足电力配网自动化和设备状态检修的需要,为电网的智能化建设预留接口。该系列产品技术领先，填补了国内空白，获得多项专利。
二、主要功能
1、在线监测SF6断路器或组合电器中微水、密度、温度、局部放电和室内SF6和氧气含量等参数
2、实现微水的压力与温度补偿、密度的温度补偿，使微水与密度数据真实可靠
3、采集单元内部运用内循环技术，大幅提高采样精度
4、多种阀门接头，安装拆卸方便，节省维护费用 百度文库
3 5、系统有良好的电磁兼容性、绝缘性能、抗干扰性、抗腐蚀性等。
220kV智能变电站一体化监控系统组网方案研究
北极星电力信息化网
我要投稿
2013/11/14 11:17:13
中南电力设计院
瞿蒙
关键词: 智能变电站监控系统自动化
北极星电力软件网讯:摘要：智能变电站是智能电网的重要组成部分，一体化监控系统是智能变电站自动化系统各种功能优化及辅助应用的高度集成。本文从智能电网的发展角度出发，依托某实际建设的220kV智能变电站，通过分析一体化监控系统的架构、功能，对一体化监控系统的组网方案进行了重点研究。
0 引言
智能变电站是智能电网建设中实现能源转换和控制的核心平台之一，是智能电网的重要组成部分。它既是衔接智能电网发电、输电、配电、用电和调度六大环节的关键，同时也是实现风能、太阳能等新能源接入电网的重要支撑。
根据智能变电站试点建设工程的经验总结，变电站自动化系统目前存在子系统繁多且独立建设、集成度不高等问题，本文依据国家电网公司组织编写的《智能变电站一体化监控系统功能规范》和《智能变电站一体化监控系统建设技术规范》要求，分析了一体化监控系统体系架构和功能，对一体化监控系统组网方案进行了重点研究。
1 概述
1.1 智能变电站一体化监控系统
智能变电站一体化监控系统以智能化一次设备、网络化二次设备和统一的信息平台为基础，通过采用先进的传感器、电子、信息、通信、控制、人工智能等技术，实现变电站设备的远程监控、程序化自动运行控制、设备状态检修、运行状态自适应、智能分析决策、网络故障后的自动重构以及与调度中心信息的灵活交互等功能，实现一、二次设备的智能化、运行管理的自动化。
1.2 智能变电站一体化监控系统的结构
智能变电站一体化监控系统以基于IEC 61850标准的统一的信息平台为基础。依据IEC
61850标准，智能变电站自动化系统的通信体系按“三层设备、两层网络”的模式设计，通过高速网络完成变电站的信息集成。 全站的智能设备在功能逻辑上分为站控层设备(或称变电站层)、间隔层设备和过程层设备;三层设备之间用分层、分布、开放式的二层网络系统实现连接，即站控层网络、过程层网络;三层设备、两层网络之间的关系如图1.2.1所示。
