8. 智能二次设备
8.1 合并单元
8.1.1 概述
合并单元（MU）是用以对来自二次转换器的电流和（或）电压数据进行时间相关组合的物理单元。合并单元可是互感器的一个组成件，也可是一个分立单元。合并单元作为数据采集同步共享信息中心是一次设备向二次设备延伸的重要环节。
500kV变电站采用常规互感器与合并单元配合方式，因此合并单元配置在就地智能控制柜中，以电缆方式采集常规互感器的二次电流电压，将模拟量转换为数字量后，以光纤输出将间隔的电流、电压、母线电压信息综合后以IEC61850-9-2规约接入间隔层设备，为保护、测控、计量、录波系统、网络报文分析系统提供采样值。
8.1.1.1 功能要求：
1）按间隔配置的合并单元应提供足够的输入接口，接收来自本间隔电流互感器的电流信号；若间隔设置有电压互感器，还应接入间隔的电压信号；若本间隔的二次设备需要母线电压，还应接入来自母线电压合并单元的母线电压信号。
2）母线电压应配置单独的母线电压合并单元。合并单元应提供足够的输入接口，接收来自母线电压互感器的电压信号。
3）对于双母线接线，母线合并单元宜同时接受两段母线电压。接入了两段及以上母线电压的母线电压合并单元， 母线电压并列功能宜由合并单元完成，合并单元通过 GOOSE
网络获取断路器、 刀闸位置信息， 实现电压并列功能，电压切换功能。
4）合并单元应能保证在电源中断、 电压异常、 采集单元异常、 通信中断、 通信异常、 装置内部异常等情况下不误输出； 应能够接收电子式互感器的异常信号； 应具有完善的自诊断功能。 合并单元应能够输出上述各种异常信号和自检信息。
8.1.1.2 配置情况：
1）500kV 3/2接线方式：按断路器配置两套电流合并单元，按线路（或主变）配置两套电压合并单元，母线配置两套电压合并单元。满足智能变电站500kV线路、母线、断路器保护及电抗器电量保护均为双重化配置的要求。
2）主变压器高压侧配置两套电压合并单元，中压侧配置两套电压、电流合并单元，低压侧电压、电流合并接入MU，配置两套合智一体装置。主变、高抗本体配置两套电流合并单元。满足主变压器电量保护双重化的要求。

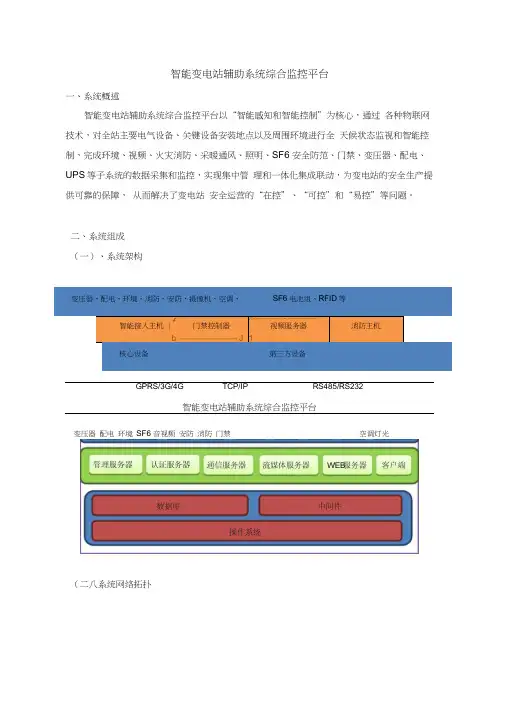

智能变电站辅助系统综合监控平台
一、系统概述
智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过 各种物联网技术，对全站主要电气设备、关键设备安装地点以及周围环境进行全 天候状态监视和智能控制，完成环境、视频、火灾消防、采暖通风、照明、SF6 安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控，实现集中管 理和一体化集成联动，为变电站的安全生产提供可靠的保障， 从而解决了变电站 安全运营的“在控”、“可控”和“易控”等问题。
二、系统组成
（一）、系统架构
变压器、配电、环境、消防、安防、摄像机、空调、 SF6电池组、RFID等
f ---------------- JT-----------------
-- ------------------
智能接入主机 ] 门禁控制器 视频服务器 消防主机
b --------------------- J 1
核心设备 第三方设备
GPRS/3G/4G TCP/IP RS485/RS232
智能变电站辅助系统综合监控平台
变压器 配电 环境 SF6 音视频 安防 消防 门禁 空调灯光
（二八系统网络拓扑
智能变电站辅助系统综合监控平台将各种子系统通过以太网或 RS232/485接
口进行连接，包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等， 并通过软件平台进行集成和集中监视控制，形成一套辅助系统综合监控平台。
（三八 核心硬件设备：智能配电一体化监控装置
PDAS-100系列智能配电一体化监控装置，大批量应用在变电站、开闭所和基 站，实践证明产品质量的可靠性，能够兼容并利用现有绝大部分设备， 有效保护 客户的已有投资。能够实现大部分的传感器解析和设备控制， 以及设备内部的联 动控制，脱机实现联动、报警以及记录等功能。工业级设计，通过 EMC4级和国 网指定结构检测。
智能配电一体化监控装置是针对电力配电房的电缆温度以及母线温度无线 检测，变压器运行情况以及油温检测、配电、环境、有害气体以及可燃气体和腐 蚀性气体检测、安防、消防、采暖通风除湿机控制、灯光控制以及门禁而设计生 产的一款产品。它通过以太网TCP/IP或者GPRS/3G/4C网络，主要解决分布式无 人值守配电房的监控和管理问题。
1000kV变电站1000kV交流三相接地开关专用技术规范（范本）
智能变电站110kV线路保护（测控）装置
技术规范（范本）本规范对应的专用技术规范目录
序号 名 称 编 号
1 智能变电站110kV线路光纤差动保护（测控）装置专用技术规范（范本） 2801001011001
2 智能变电站110kV线路纵联距离保护（测控）装置专用技术规范（范本） 2801001011002
3 智能变电站110kV线路距离保护（测控）装置专用技术规范（范本） 2801001011003
4 智能变电站110kV线路电流保护（测控）装置专用技术规范（范本） 2801001011004
1000kV变电站1000kV交流三相接地开关专用技术规范（范本）
智能变电站110kV线路保护（测控）装置
技术规范（范本）使用说明
1．本技术规范分为通用部分、专用部分。
2．项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3．项目单位应按实际要求填写“项目需求部分”。如确实需要改动以下部分，项目单位应填写专用部分“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：
1） 改动通用部分条款及专用部分固化的参数；
2） 项目单位要求值超出标准技术参数值；
3） 需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4．对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5．技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6．投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供相应试验报告。
.精. 变电站〔配电室〕智能辅助监控系统
变电站〔配电室〕智能辅助监控系统可比照变配电设备、现场环境、周界安防等情况智能分析监控，判断出异常时会以最快的方式，通知到多位电力值班人员，提供一个快速、详细的信息通知，对电力故障的防范、应急、处理起到一个辅助作用。
一、变电站/配电室智辅系统主要监控内容
1、变压器测温：使用测温模块，对变压器接触点进展温度采集，用于变电站。
2、开关柜测温：监测进出的母线、接触点的温度信息，高温异常自动报警。
3、配电柜监测：监测配电柜各项电力参量，分析电力运行状态，找出电力不稳定的情况。
4、温湿度监控：采集各个设备运行环境的温度、湿度，并显示出来。
5、视频监控：实时视频监控图像、画面回放、警报联动抓拍等功能。
6、风机控制：远程启动/关闭，加强通风质量、提高散热能力。
7、气体监测：实时监测六氟化硫、臭氧等类型的气体有无泄漏，以便发出预警。
8、平安监控：接入电子围栏、人体红外感应装置，实现入侵警报。 .精. 9、水位监测：安装水位传感器，监测水位上涨情况。
10、水泵控制：与水位传感器联动，一键开/关，进展排水操作。
11、门禁管理：人员管理、权限分配、开门方式、出入记录、远程开门。
12、空调监控：监测送风口、运行模式、电流参数等信息，可与温湿度联动，进展控温、调湿。
13、灯光控制：远程控制变电站、配电室的灯光设备，减少因忘记关灯造成的电力消耗。
14、消防监测：烟雾、明火等火灾信息，增强火灾应急处理效率。
15、漏水监测：铺设感应线，对重点区域进展漏水监测，防止水浸破坏电力系统。
16、加湿器/除湿机：监测其运行状态，支持远程联动，防控高温、潮湿的环境。
17、……
二、变电站/配电室辅助监控系统的特点
1、双电源、独立组网，断电、断网还能在持续运行。
2、多样化报警模式，警报及时，无错、无遗漏。
3、功能灵活配置，告警上限、下限按需调整，满足不同场景的警报通知要求。 .精. 4、设备互相联动，紧急情况可以迅速解决，应急处置效率明显提高。
