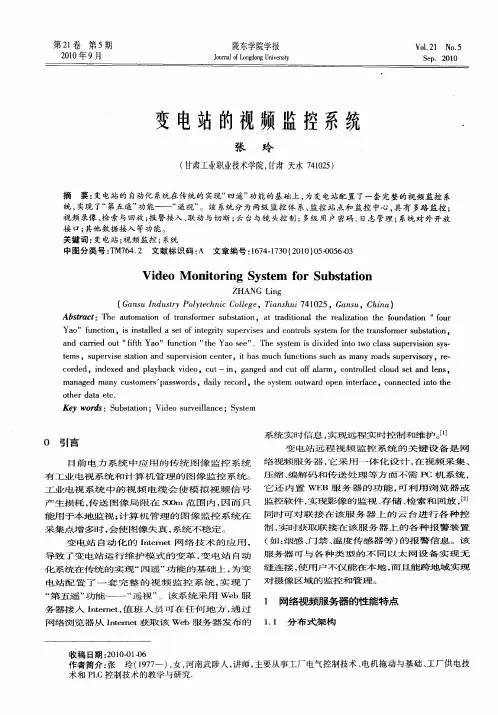

变电站的视频监控系统　

张　玲　

（甘肃工业职业技术学院，甘肃天水７４１０２５）　

摘要：变电站的自动化系统在传统的实现“四遥”功能的基础上，为变电站配置了一套完整的视频监控系　统，实现了“第五遥”功能——“遥视”。该系统分为两级监控体系、监控站点和监控中心，具有多路监控；　视频录像、检索与回放；报警接入、联动与切断；云台与镜头控制；多级用户密码、日志管理；系统对外开放　接口；其他数据接入等功能。　关键词：变电站；视频监控；系统　中图分类号：ＴＭ７６４．２文献标识码：Ａ文章编号：１６７４．１７３０（２０１０）０５－００５６－０３　

Ｖｉｄｅｏ　Ｍｏｎｉｔｏｒｉｎｇ　Ｓｙｓｔｅｍ　ｆｏｒ　Ｓｕｂｓｔａｔｉｏｎ　

ＺＨＡＮＧ　Ｌｉｎｇ　

（Ｇａｎｓｕ　Ｉｎｄｕｓｔｒｙ　Ｐｏｌｙｔｅｃｈｎｉｃ　Ｃｏｌｌｅｇｅ，Ｔｉａｎｓｈｕｉ　７４１０２５，Ｇａｎｓｕ。Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ａｕｔｏｍａｔｉｏｎ　ｏｆ　ｔｒａｎｓｆｏｒｍｅｒ　ｓｕｂｓｔａｔｉｏｎ，ａｔ　ｔｒａｄｉｔｉｏｎａｌ　ｔｈｅ　ｒｅａｌｉｚａｔｉｏｎ　ｔｈｅ　ｆｏｕｎｄａｔｉｏｎ”ｆｏｕｒ　Ｙａｏ”ｆｕｎｃｔｉｏｎ，ｉｓ　ｉｎｓｔａｌｌｅｄ　ａ　ｓｅｔ　ｏｆ　ｉｎｔｅｇｒｉｔｙ　ｓｕｐｅｒｖｉｓｅｓ　ａｎｄ　ｃｏｎｔｒｏｌｓ　ｓｙｓｔｅｍ　ｆｏｒ　ｔｈｅ　ｔｒａｎｓｆｏｒｍｅｒ　ｓｕｂｓｔａｔｉｏｎ。　

ａｎｄ　ｃａｒｒｉｅｄ　ｏｕｔ”ｆｉｆｔｈ　Ｙａｏ”ｆｕｎｃｔｉｏｎ’’ｔｈｅ　Ｙａｏ　ｓｅｅ”．Ｔｈｅ　ｓｙｓｔｅｍ　ｉｓ　ｄｉｖｉｄｅｄ　ｉｎｔｏ　ｔｗｏ　ｃｌａｓｓ　ｓｕｐｅｒｖｉｓｉｏｎ　ｓｙｓ・　

ｔｅｒｎｓ，ｓｕｐｅｒｖｉｓｅ　ｓｔａｔｉｏｎ　ａｎｄ　ｓｕｐｅｒｖｉｓｉｏｎ　ｃｅｎｔｅｒ，ｉｔ　ｈａｓ　ｍｕｃｈ　ｆｕｎｃｔｉｏｎｓ　ｓｕｃｈ　ａｓ　ｍａｎｙ　ｒｏａｄｓ　ｓｕｐｅｒｖｉｓｏｒｙ，ｒｅ—　ｃｏｒｄｅｄ，ｉｎｄｅｘｅｄ　ａｎｄ　ｐｌａｙｂａｃｋ　ｖｉｄｅｏ，ｃｕｔ—ｉｎ，ｇａｎｇｅｄ　ａｎｄ　ｃｕｔ　ｏｆｆ　ａｌａｒｍ，ｃｏｎｔｒｏｌｌｅｄ　ｃｌｏｕｄ　ｓｅｔ　ａｎｄ　ｌｅｎｓ－　

110kV变电站视频监控系统

通用技术规范

110kV 变电站视频监控系统采购标准

技术规范使用说明

1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。

2、项目单位根据需求选择所需设备的技术规范。技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。如确实需要改动以下部分，项目单位应填写专用部分“项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：

①改动通用部分条款及专用部分固化的参数；

②项目单位要求值超出标准技术参数值范围；

经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表格中，随招标文件同时发出并视为有效，否则将视为无差异。

4、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。“项目单位技术差异表”与“标准技术参数表”中参数不同时，以差异表给出的参数为准。投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。

5、对扩建工程，如有需要，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

6、技术规范范本的页面、标题等均为统一格式，不得随意更改。

目 录

1 总则 ........................................................................... 1

1.1 一般规定 ..................................................................... 1

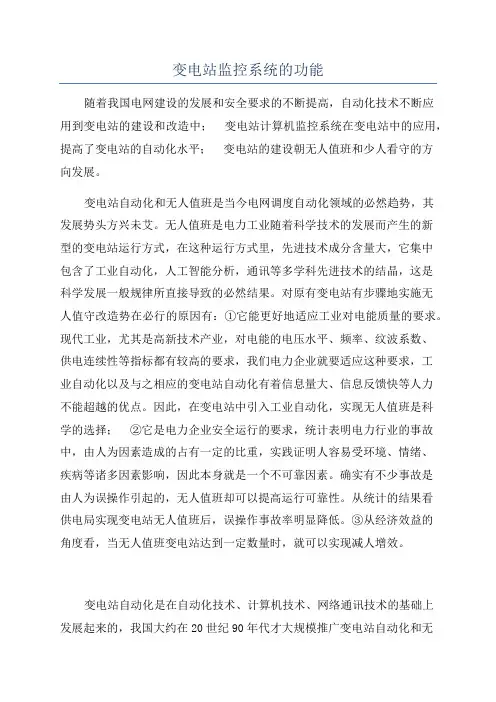

变电站监控系统的功能 随着我国电网建设的发展和安全要求的不断提高，自动化技术不断应用到变电站的建设和改造中； 变电站计算机监控系统在变电站中的应用，提高了变电站的自动化水平； 变电站的建设朝无人值班和少人看守的方向发展。

变电站自动化和无人值班是当今电网调度自动化领域的必然趋势，其发展势头方兴未艾。无人值班是电力工业随着科学技术的发展而产生的新型的变电站运行方式，在这种运行方式里，先进技术成分含量大，它集中包含了工业自动化，人工智能分析，通讯等多学科先进技术的结晶，这是科学发展一般规律所直接导致的必然结果。对原有变电站有步骤地实施无人值守改造势在必行的原因有：①它能更好地适应工业对电能质量的要求。现代工业，尤其是高新技术产业，对电能的电压水平、频率、纹波系数、供电连续性等指标都有较高的要求，我们电力企业就要适应这种要求，工业自动化以及与之相应的变电站自动化有着信息量大、信息反馈快等人力不能超越的优点。因此，在变电站中引入工业自动化，实现无人值班是科学的选择； ②它是电力企业安全运行的要求，统计表明电力行业的事故中，由人为因素造成的占有一定的比重，实践证明人容易受环境、情绪、疾病等诸多因素影响，因此本身就是一个不可靠因素。确实有不少事故是由人为误操作引起的，无人值班却可以提高运行可靠性。从统计的结果看供电局实现变电站无人值班后，误操作事故率明显降低。③从经济效益的角度看，当无人值班变电站达到一定数量时，就可以实现减人增效。

变电站自动化是在自动化技术、计算机技术、网络通讯技术的基础上发展起来的，我国大约在20世纪90年代才大规模推广变电站自动化和无人值班这项工作，经过10多年的发展基本形成了新建变电站全部采用综合自动化技术，常规站逐步向变电站自动化和无人值班过渡的局面。 1变电站计算机监控系统

随着计算机技术、网络技术、通信技术、自动化技术的迅猛发展，为变电站实现全方位的自动化监测、保护、控制和管理打下了坚实的基础，基于网络化结构下的分层分布式计算机监控系统技术的逐渐趋于成熟，使得每一个变电站不再是电力系统的信息孤岛，逐步形成一个以控制中心为主体的分层、分级操作控制的新型管理模式。

变电站辅助监控系统

摘要：变电站辅助设备监控系统是变电站实现无人值守的关键技术手段，是变电站主设备监视系统的重要技术补充，直接关系到变电站的稳定安全运行。目前，变电站辅助系统主要包括安防、消防、视频图像、环境监测、火灾、机器人等子系统，它存在以下主要问题：一是缺少统一的监控平台，各子系统独立运行，无法实现数据共享和联动，日常巡视需要逐个主机进行信息查看，巡视时间长、效率低，容易造成报警信息漏巡。二是远程监控手段不足，只能依靠运维人员定期检查、巡视等发现设备缺陷，无法实时掌握设备状态，出现报警后无法及时发现，严重影响设备安全运行。本文对此进行了分析。

关键词：变电站；辅助系统；集中监控

一、系统总体设计

变电站辅助设备智能监控系统可实现变电站各子系统数据的统一采集、存储、展示，基于多系统数据融合实现设备状态智能诊断分析及多系统间的智能联动，提升运维效率和设备运行可靠性。系统整体架构如图１所示。变电站辅助设备监控系统实现辅助设备数据接入、运行监视、操作控制、智能联动、对时、权限管理、系统配置、存储管理等功能，系统软件架构如图２所示。系统通过统一的软件平台管理各种设备、获取各类信息、联动各类报警。系统提供可定制的图形化界面，支持全景高清３Ｄ动态交互。

二、系统功能设计

2.1功能总述

在变电站部署变电站辅助设备监控系统，集成了变电站在线监测、巡检机器人、视频监控、消防、安全防范、环境监测、ＳＦ６监测、照明控制、智能锁控、电缆沟火灾监测、封闭空间巡检等子系统，实现辅助设备数据采集、运行监视、操作控制、对时、权限、配置、数据存储、报表及智能联动管理。系统主要模块构成如图３所示。

2.2子系统功能 （１）信息总览：首页展示内容，呈现变电站辅助设备智能监控系统对辖区内变电站的数据统计、电子地图和告警窗体等内容。

（２）照明控制子系统：支持辅助集中监控系统辖区内变电站内照明状态采集、灯光智能控制（远方控制）功能。
