电磁阀主阀内零部件损坏的拆卸方法电磁阀是一种利用水自润式阀体,无须另加机油润滑,如遇主阀内零部件损坏时, 请按下列指示进行拆卸。
1、先将主水力控制阀前后端软密封闸阀关闭。
2、将主水力控制阀盖上的配管接头螺丝松开,释放阀内压力。
3、将所有螺丝取下,包括控制管路中的必要铜管的螺帽。
4、取水力控制阀阀盖和弹簧。
5、将轴芯、膜片、活塞等取下,切勿损伤膜片。
6、将以上各项东西取出后,检查膜片及。
型圈是否损坏;如无损坏请勿再分自行争其内部零件。
7、如发现水力控制阀膜片或O型圈有损坏,请将轴芯上的螺帽松脱,逐浙分解出膜片或型圈,取出后重新换上新的膜片或O型圈。
8、详细检视主阀内部水力控制阀座、轴芯等是否有损坏,若有其它杂物在主阀内部将其清理出。
9、依反向是顺序将更换后的零部件组合装好主阀,注意阀门不能有卡阻现象。
(1)球体表面堆焊(或喷焊)硬质合金,硬度可达40HRC以上,球体表面堆焊硬质合金工艺复杂,生产效率低,且大面积堆焊易使零件产生变形,目前对球体表面硬化的工艺使用较少。
(2)球体表面镀硬倍,硬度可达60~65HRC,厚度0.07~0.10mm,镀铭层硬度高、耐磨、耐蚀并能长期保持表面光亮,工艺相对简单,成本较低。
但硬铭镀层的硬度在温度升高时会因其内应力的释放而迅速降低,其工作温度不能高于427o C0另外镀铝层结合力低,镀层易发生脱落。
(3)球体表面采用等离子氮化,表面硬度可达60~65HRC,氮化层厚度0.200.40mm,等离子氮化处理硬化工艺由于耐腐蚀性较差,不能在化工强腐蚀等领域使用。
(4)球体表面超音速喷涂(HVOF)工艺,硬度好高可达70~75HRC,集合强度高,厚度0.3~0.4mm,超音速喷涂是球体表面硬化主要工艺手段。
在火力发电厂、石油化工系统、煤化工领域的高粘性流体;带粉尘及固体颗粒状的混合流体、强腐蚀的流体介质中大部分使用该硬化工艺。
挖掘机大臂轴拆装方法
挖掘机大臂轴的拆装需要一定的技术知识和经验,以下是一般的拆装步骤:
1. 先将挖掘机大臂停下,并松开大臂缸底的放油螺丝,放出液压系统中的油液。
2. 将大臂缸底朝上,放置在平面上,拆卸缸底的支撑轴承和防尘圈。
3. 拆卸大臂缸上的密封件,检查缸杆表面的光洁度,如果有磨损或划伤,需要更换新的密封件。
4. 将旧轴承从大臂缸杆上拆下,注意拆卸过程中不要损坏轴承的滚动体和滚道。
5. 将新轴承安装在大臂缸杆上,注意轴承的内圈需要和缸杆的外圈均匀接触,并用手轻轻敲打轴承,确保轴承进入缸杆的正确位置。
6. 安装防尘圈和密封件,并检查缸底的支撑轴承是否安装正确。
7. 将大臂缸底朝上放置在平面上,将大臂抬起一点,使缸底支撑轴承的防尘圈和大臂缸底上的密封件紧密接触。
8. 将挖掘机大臂放下,使缸底支撑轴承的防尘圈和大臂缸底上的密封件均匀接触,并确保缸底支撑轴承的滚道和防尘圈和大臂缸底上的密封件接触良好。
9. 注入液压油,检查液压系统是否畅通,若无问题,则可以重新安装回油过滤器和压力表,启动挖掘机,开始施工。
需要注意的是,在拆装挖掘机大臂轴时,需要小心谨慎,确保密
封件和轴承的安装正确,以避免油液泄漏和轴承损坏。
同时,在拆装过程中,要注意保护液压系统和机械部件,以避免损坏。

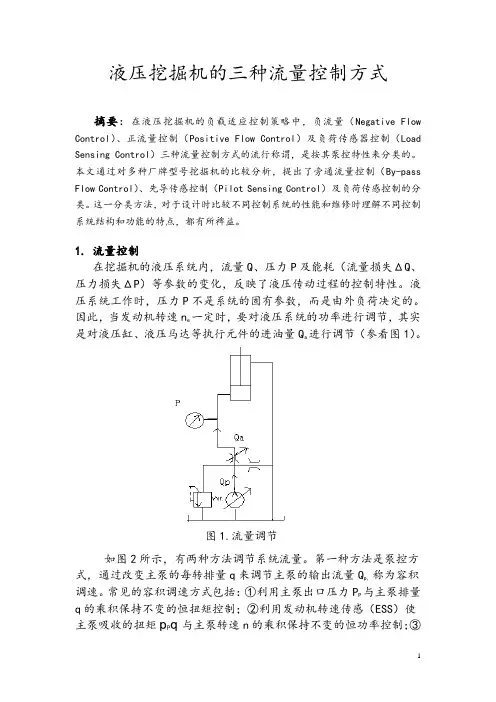

液压挖掘机的三种流量控制方式摘要:在液压挖掘机的负载适应控制策略中,负流量(Negative Flow Control)、正流量控制(Positive Flow Control)及负荷传感器控制(Load Sensing Control)三种流量控制方式的流行称谓,是按其泵控特性来分类的。
本文通过对多种厂牌型号挖掘机的比较分析,提出了旁通流量控制(By-pass Flow Control)、先导传感控制(Pilot Sensing Control)及负荷传感控制的分类。
这一分类方法,对于设计时比较不同控制系统的性能和维修时理解不同控制系统结构和功能的特点,都有所裨益。
1.流量控制在挖掘机的液压系统内,流量Q、压力P及能耗(流量损失ΔQ、压力损失ΔP)等参数的变化,反映了液压传动过程的控制特性。
液压系统工作时,压力P不是系统的固有参数,而是由外负荷决定的。
因此,当发动机转速n e一定时,要对液压系统的功率进行调节,其实是对液压缸、液压马达等执行元件的进油量Q a进行调节(参看图1)。
图1.流量调节如图2所示,有两种方法调节系统流量。
第一种方法是泵控方式,通过改变主泵的每转排量q来调节主泵的输出流量Q p,称为容积调速。
常见的容积调速方式包括:①利用主泵出口压力P P与主泵排量q的乘积保持不变的恒扭矩控制;②利用发动机转速传感(ESS)使主泵吸收的扭矩p P q与主泵转速n的乘积保持不变的恒功率控制;③在临近系统溢流压力时,减小主泵排量的压力切断控制;④配用破碎头等作业附件时,由外部指令限定主泵最大排量的最大流量二段控制;⑤双泵系统中,利用两泵出口压力的平均值与主泵流量乘积保持不变的交叉功率控制(相加控制或总功率控制);⑥多泵系统中,因主泵组的液压总功率大于发动机的输出功率,为防止发动机出现失速,采用了极限负荷控制。
除了容积调速,还有一种泵控方式是通过动力模式下的变功率控制,利用外部指令设定不同工况下不同的发动机输出功率来改变主泵转速n e,从而调节主泵输出流量Q=nq。

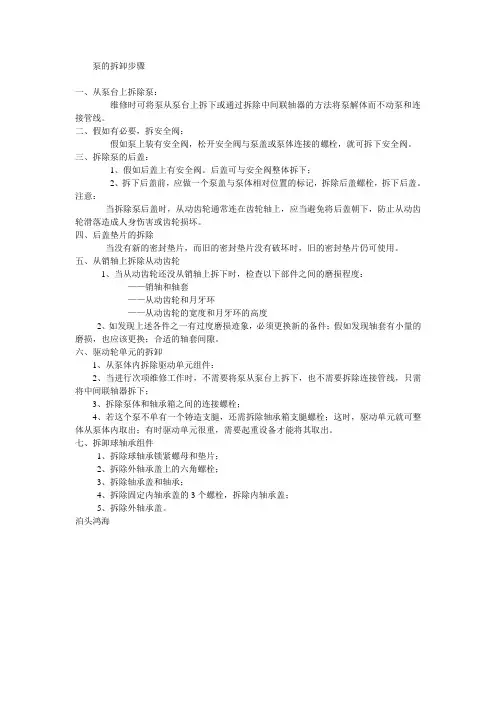

泵的拆卸步骤
一、从泵台上拆除泵:
维修时可将泵从泵台上拆下或通过拆除中间联轴器的方法将泵解体而不动泵和连接管线。
二、假如有必要,拆安全阀:
假如泵上装有安全阀,松开安全阀与泵盖或泵体连接的螺栓,就可拆下安全阀。
三、拆除泵的后盖:
1、假如后盖上有安全阀。
后盖可与安全阀整体拆下;
2、拆下后盖前,应做一个泵盖与泵体相对位置的标记,拆除后盖螺栓,拆下后盖。
注意:
当拆除泵后盖时,从动齿轮通常连在齿轮轴上,应当避免将后盖朝下,防止从动齿轮滑落造成人身伤害或齿轮损坏。
四、后盖垫片的拆除
当没有新的密封垫片,而旧的密封垫片没有破坏时,旧的密封垫片仍可使用。
五、从销轴上拆除从动齿轮
1、当从动齿轮还没从销轴上拆下时,检查以下部件之间的磨损程度:
——销轴和轴套
——从动齿轮和月牙环
——从动齿轮的宽度和月牙环的高度
2、如发现上述各件之一有过度磨损迹象,必须更换新的备件;假如发现轴套有小量的磨损,也应该更换;合适的轴套间隙。
六、驱动轮单元的拆卸
1、从泵体内拆除驱动单元组件:
2、当进行次项维修工作时,不需要将泵从泵台上拆下,也不需要拆除连接管线,只需将中间联轴器拆下;
3、拆除泵体和轴承箱之间的连接螺栓;
4、若这个泵不单有一个铸造支腿,还需拆除轴承箱支腿螺栓;这时,驱动单元就可整体从泵体内取出;有时驱动单元很重,需要起重设备才能将其取出。
七、拆卸球轴承组件
1、拆除球轴承锁紧螺母和垫片;
2、拆除外轴承盖上的六角螺栓;
3、拆除轴承盖和轴承;
4、拆除固定内轴承盖的3个螺栓,拆除内轴承盖;
5、拆除外轴承盖。
