塔式起重机混凝土基础验收表

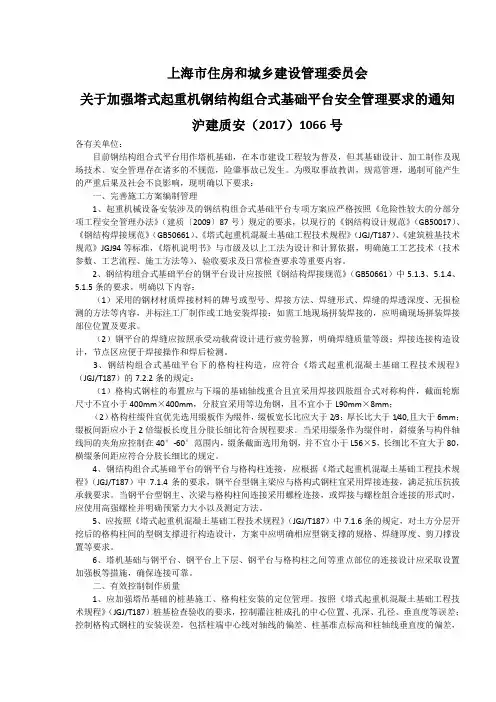

上海市住房和城乡建设管理委员会关于加强塔式起重机钢结构组合式基础平台安全管理要求的通知沪建质安（2017）1066号各有关单位：目前钢结构组合式平台用作塔机基础，在本市建设工程较为普及，但其基础设计、加工制作及现场技术、安全管理存在诸多的不规范，险肇事故已发生。

为吸取事故教训，规范管理，遏制可能产生的严重后果及社会不良影响，现明确以下要求：一、完善施工方案编制管理1、起重机械设备安装涉及的钢结构组合式基础平台专项方案应严格按照《危险性较大的分部分项工程安全管理办法》（建质〔2009〕87号）规定的要求，以现行的《钢结构设计规范》（GB50017）、《钢结构焊接规范》（GB50661）、《塔式起重机混凝土基础工程技术规程》（JGJ/T187）、《建筑桩基技术规范》JGJ94等标准，《塔机说明书》与市级及以上工法为设计和计算依据，明确施工工艺技术（技术参数、工艺流程、施工方法等）、验收要求及日常检查要求等重要内容。

2、钢结构组合式基础平台的钢平台设计应按照《钢结构焊接规范》（GB50661）中5.1.3、5.1.4、5.1.5条的要求，明确以下内容：（1）采用的钢材材质焊接材料的牌号或型号、焊接方法、焊缝形式、焊缝的焊透深度、无损检测的方法等内容，并标注工厂制作或工地安装焊接；如需工地现场拼装焊接的，应明确现场拼装焊接部位位置及要求。

（2）钢平台的焊缝应按照承受动载荷设计进行疲劳验算，明确焊缝质量等级；焊接连接构造设计，节点区应便于焊接操作和焊后检测。

3、钢结构组合式基础平台下的格构柱构造，应符合《塔式起重机混凝土基础工程技术规程》（JGJ/T187）的7.2.2条的规定：（1）格构式钢柱的布置应与下端的基础轴线重合且宜采用焊接四肢组合式对称构件，截面轮廓尺寸不宜小于400mm×400mm，分肢宜采用等边角钢，且不宜小于L90mm×8mm；（2）格构柱缀件宜优先选用缀板作为缀件，缀板宽长比应大于2/3；厚长比大于1/40,且大于6mm；缀板间距应小于2倍缀板长度且分肢长细比符合规程要求。

基础与轨道
地基坚平、平整，地基或基础隐蔽工程资料齐全、准确
地基周围有排水措施
路基箱或枕木铺设符合要求、夹板、道钉使用正确
钢轨顶面纵、横方向上的倾斜度不大于1/1000
塔式起重机底架平整符合使用说明书要求
止挡装置距钢轨两端距离≥1m
行走限位装置止挡装置距离≥1m
轨接头间距不大于4mm，接头高低差不大于2mm
18
起重量限制器
灵敏可靠，限制值<额定荷载110%，显示误差≤±5%
变
幅
系
统
19
小车断绳保护装置
双向均应设置
20
小车断轴保护装置
应设置
21
小车变幅检修挂篮
连接可靠
22*
小车变幅限位和终端止挡装置
对小车变幅的塔机，应设置小车行程限位开关和终端缓冲装置。限位开关工作后应保证小车停车时其端部缓冲装置最小距离为200mm
49
轨距误差及轨距拉杆设置
<1/1000且最大应<6mm；相邻两根间距≤6m
司
机
室
50
性能标牌（显示屏）
齐全，清晰
51
门窗和灭火器、雨刷等附属设施
齐全，有效
52*
可升降司机室或乘人升降机
按《施工升降机》GB/T10054和《施工升降机安全规程》GB1005检查
其
他
53
平衡重、压重
安装准确，牢固可靠
54
力矩限制器灵敏可靠，其综合误差不大于额定值的±0.5%
回转限位器灵敏可靠
行走限位器灵敏可靠
变幅限位器灵敏可靠
超高限位器灵敏可靠
顶升横梁防脱装置完好可靠
吊钩上的钢丝绳钩装置完好可靠
滑轮、卷筒上的钢丝绳防脱装置完好可靠

2 •超规模危大工程应经专家验收。

高大模板支撑安全验收表注：1.高支模工程工程分段搭设时，应根据施工案要求进行分段验收落地式钢管扣件脚手架搭设验收表（危大工程）注：1 •落地脚手架应按搭设次数分段逐次验收悬挑式脚手架验收表表734-2注：1 •悬挑脚手架应按搭设次数分段逐次验收2 •超规模危大工程应经专家验收。

门式脚手架验收表（危大工程）表734-32 •超规模危大工程应经专家验收。

落地操作平台搭设验收单表734-52建筑施工起重机械（塔式起重机）安装验收记录表（续表）专业资料注：首次安装及每次附着顶升后，施工总承包单位应组织有关单位按此表对塔式起重机进行验收。

建筑施工起重机械（施工升降机）安装验收记录表专业资料（续表）专业资料注：1 •对不符合要求的项目在备注栏具体说明，对要求量化的参数应填写实测值。

专业资料（续表）2 •每次附着加节后，施工总承包单位应组织有关单位按此表对施工升降机进行验收。

专业资料建筑施工起重机械（物料提升机）安装验收记录表专业资料（续表）专业资料注：1 •每次加节后，施工总承包单位应组织有关单位按此表对物料提升机进行验收。

专业资料高处作业吊篮使用验收表注：本表由施工单位填报，监理单位、施工单位、租赁单位、安拆单位各存一份专业资料注：1.本表由施工单位填报，监理单位、施工单位、租赁单位、安拆单位各存一份 2.超规模危大工程应经专家验收。

专业资料附着式升降脚手架首次安装完毕及使用前检查验收表结构形式 机位布置情况总包单位 租赁单位安拆单位项目经理 工程名称 建筑面积 项目经理 项目经理专业资料。

塔式起重机安装质量检测细则一、前期准备工作1.确定安装位置：根据设计要求和实际情况，确定塔式起重机的安装位置和基础形式。

2.基础施工：根据设计要求，进行塔式起重机基础的施工，包括地基处理、基础桩的设置、加固处理等。

3.准备材料和设备：准备好安装所需的材料和设备，包括塔式起重机本体、配件、起重工具和安全防护设备等。

二、安装过程检测1.塔式起重机部件检测：在安装前，对塔式起重机的主要部件进行检测，包括各个连接件的质量、强度、尺寸和表面处理等。

2.基础验收：在进行塔式起重机安装前，对基础进行验收，包括基础的平整度、垂直度、强度和稳定性等。

3.安装检测：（1）塔式起重机支架的安装检测：对起重机支架进行水平度、垂直度和支撑点的稳定性检测。

（2）塔式起重机主臂安装检测：对主臂及其支撑点进行位置和尺寸的精确测量，确保其与设计图纸一致。

（3）塔式起重机配重臂安装检测：对配重臂及其支撑点进行位置和尺寸的精确测量，确保其与设计图纸一致。

（4）塔式起重机吊钩和钢丝绳安装检测：对吊钩和钢丝绳进行检测，包括其质量、强度和使用寿命等。

（5）塔式起重机控制系统安装检测：对起重机控制系统进行功能检测，确保其正常工作。

4.安全防护检测：对起重机安装现场的安全防护措施进行检测，包括围栏、标志和警告标识等。

三、安装后验收检测1.安装质量验收：对塔式起重机的安装质量进行验收，包括主要部件的连接质量、位置和尺寸的精确性、牢固程度等。

2.功能性验收：对塔式起重机的功能进行验证，包括起升、平移和回转等操作的灵活性和稳定性。

3.安全性验收：对塔式起重机的安全性能进行检测，确保其满足安全操作的要求，包括起重能力、制动装置、防倾覆装置等。

四、检测记录和报告1.在安装过程中，对各个环节的检测结果进行记录，并保留相应的检测报告和检测图纸等。

2.对于检测中发现的问题和缺陷，应及时进行纠正和整改，并记录整改措施和结果。

3.最终形成安装质量检测报告，详细描述塔式起重机安装的过程、检测结果和问题整改情况。
