塔式起重机固定基础验收表

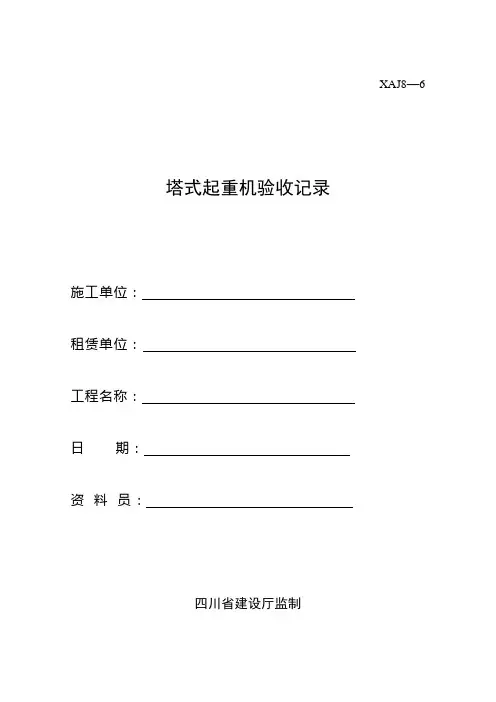

XAJ8—6塔式起重机验收记录施工单位：租赁单位：工程名称：日期：资料员：四川省建设厅监制XAJ8—6—1 施工现场塔式起重机基础验收记录（表一）工程名称：施工单位：注：1、附基础与建筑的平面图、地基隐蔽工程验收记录、钢筋隐蔽工程验收表、混凝土试验报告。

2、本表由基础施工单位填写，基础施工单位，塔机安装单位各存一份。

XAJ8—6—2 施工现场塔式起重机轨道验收记录（表二）工程名称：施工单位：注：1本表由轨道铺设单位填写，轨道铺设单位、塔机安装单位、施工单位各存一份。

XAJ8—6—3 塔式起重机安装前零部件检验表（三）工程名称：施工单位：注：本表由安（拆）单位填写，塔机安装单位，施工单位各存一份。

XAJ8—6—4 施工现场塔式起重机附着锚固装置及垂直度检验表(四) 工程名称：施工单位：2、本表装（拆）单位、施工单位各存一份。

XAJ8—6—5 施工现场塔式起重机顶升检验记录表（五）工程名称：施工单位：注：本表由装（拆）单位填写，装（拆）单位、施工单位、监理单位各存一份。

XAJ8—6—6 施工现场塔式起重机安装检验表(六)工程名称：施工单位：编号：XAJ8—6—6—1 施工现场塔式起重机安装检验表XAJ8—6—6—2 施工现场塔式起重机安装检验表注：1、“试运行”栏中“超过25%静载”只在新塔和大修后第一次安装时做。

2、本表由装（拆）单位填写，安（拆）单位、租赁单位、使用单位、分包单位、监理项目部各存一份。

XAJ8—6—7 塔机安全保护装置检验检测表(七)注：本表由安装单位填写，安装单位、租赁单位、使用单位、监理单位各存一份。

LJA-C9-6-1
塔机基础验收表
砼试验报告。

LJA-C9-6-2 塔式起重机安装自检表
塔式起重机安装自检表续表1
2 表中打“—”的表示该处不必填写，而只需在相应“备注”中说明即可；
3 对于不符合要求的项目应在备注栏具体说明，对于要求量化的参数应按规定量化在备注栏内；
4 表中d表示钢丝绳公称直径；
5 钢丝绳磨损量=【（公称直径—实测直径）/公称直径】x100%。

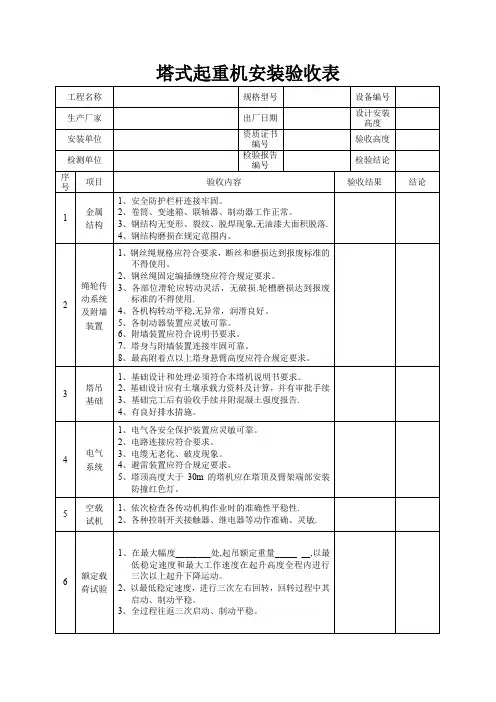

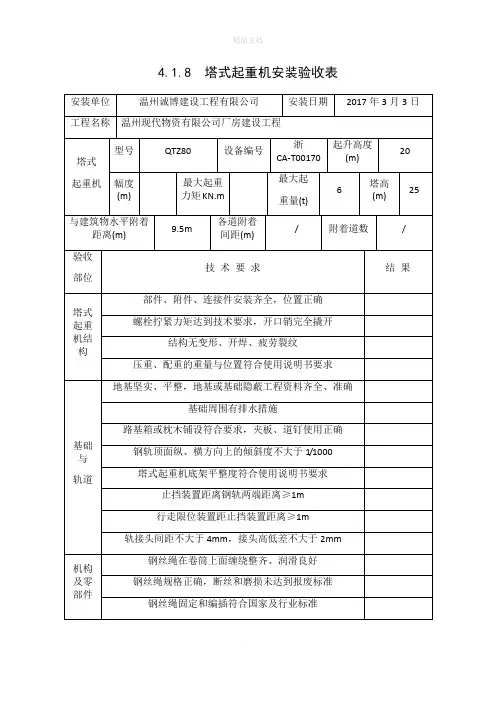

LJA-C9-6-3 塔式起重机安装验收表
LJA-C9-6-4塔式起重机运行、交接班记录
试车检查记录
交接班记录
2、严禁超载和违法操作规程。

3、经试车存在有不安全因素，应立即停车维修，严禁设备带病作业。

4、交接班时，必须由交班司机和接班司机分别签字，严禁代签。

5、交接时间准确。

LJA-C9-6-5塔式起重机每月检查表。

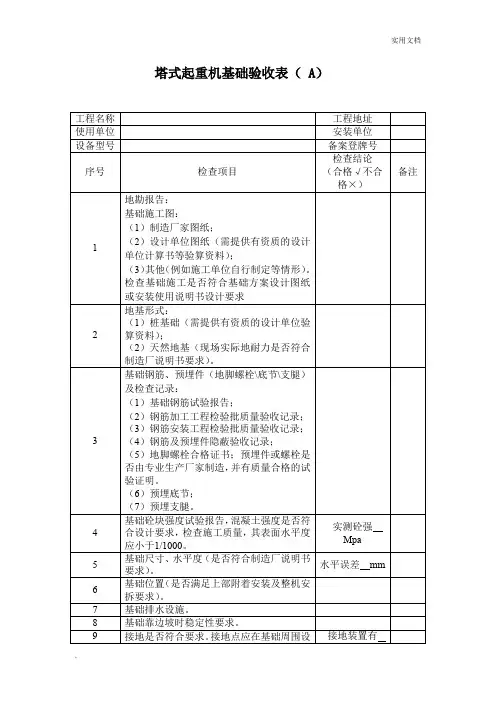

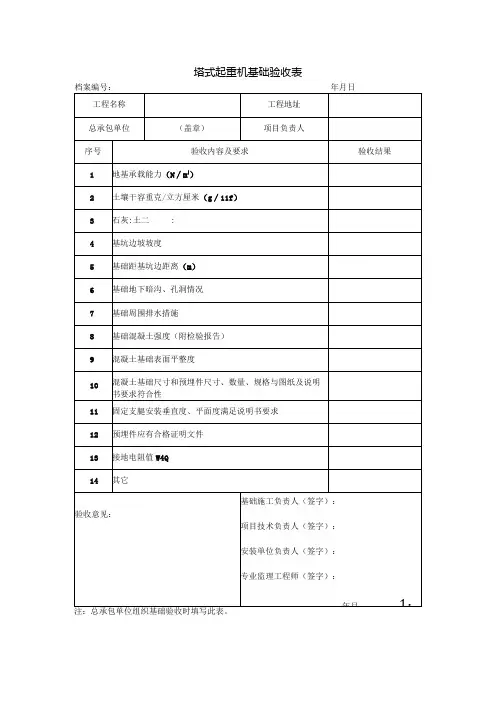

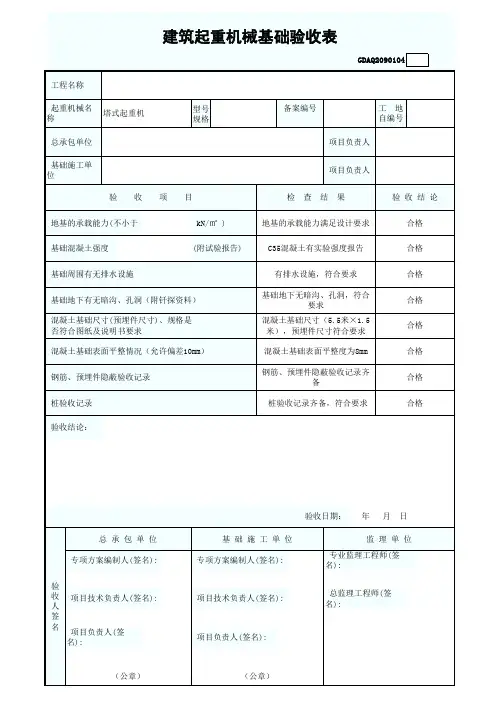

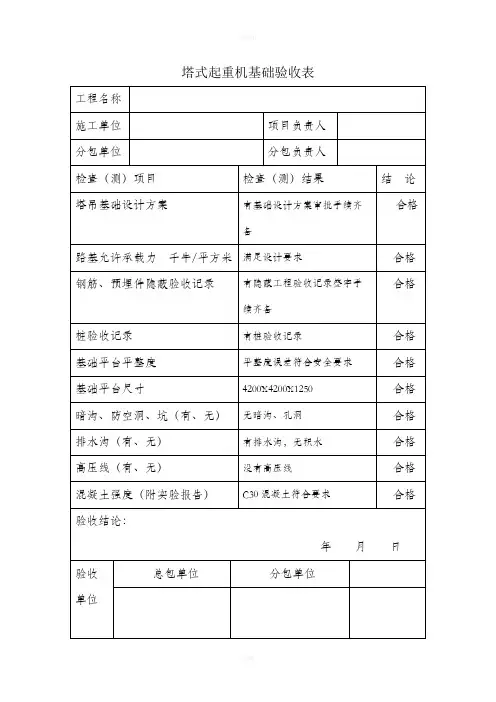

塔式起重机基础验收表
塔式起重机运行记录表
塔式起重机安装调试记录
起重吊装机具验收记录
塔机起重机安全技术检查报告
登记编号：使用单位：检验日期：
塔式起重机司机等作业人员登记表
塔机起重机司机等作业人员操作证复印件
No：
填表人：日期：
塔式起重机产品登记表
No:
塔吊
目录
1.塔式起重机基础验收表
2.塔式起重机运行记录表
3.塔式起重机安装调式记录
4.起重吊装机具验收记录
5.塔机起重机安全技术检查报告
6.塔式起重机司机等作业人员登记表
7.塔机起重机司机等作业人员操作证复印件
8.塔机起重机产品登记表。

LJA-C9-6-1 塔机基础验收表工程名称圣地电力智能产业园I期研发中心与配套设施工程设备编号规格型号生产厂家固定式基础与建筑的平面图（注明各测试点的标高）测试要求测试结果基础水平超测，平面度符合本机说明书要求基础承载力符合本机说明书要求基础排水措施轨道行走式基础与建筑物平面图（注明各测试点）详见《施工现场平面布置图》测试要求测试结果路基承载力与碎石铺设路基排水设施，措施轨道接地与轨距拉杆设置，轨距偏差情况钢轨接头间隙与高差，与另一侧钢轨接头的错开距离不应小于1.5m轨道顶面纵、横方向上的倾斜度，轨道顶面任意两点的高差轨道终端缓冲止挡器的设置验收结论□合格□不合格安装负责人（签字）：项目技术负责人（签字）：年月日注：此表后附基础与建筑的平面图、地基隐蔽验收记录、钢筋隐蔽工程验收表，砼试验报告。

LJA-C9-6-2塔式起重机安装自检表设备型号设备编号设备生产厂出厂日期工程名称安装单位工程地址安装日期资料检查项序号检查项目要求结果备注1 隐蔽工程验收单和混凝土强度报告齐全2 安装方案、安全技术交底记录齐全3 塔式起重机转场保养作业单或新购设备的进场验收单齐全基础检查项序号检验项目实测数据结果备注1 地基允许承载能力（KN/m2）2 基坑围护形式3 塔式起重机距基坑边距离（m）4 基础下是否有管线、障碍物或不良地质5 排水措施（有、无）6 基础位置、标高与平整度7 塔式起重机底架的水平度8 行走式塔式起重机导轨的水平度9 塔式起重机接地装置的设置10 其他塔式起重机安装自检表续表1安装前零部件检查项名称序号检查项目要求结果备注零部件1 钢结构钢结构齐全、无丢失、无变形、开焊、裂纹，结构表面无严重锈蚀，油漆无大面积脱落2 机构传动减速机、卷扬机、制动器、回转机构、液压顶升系统部件齐全，工作正常3 吊钩无裂纹、变形、严重锈蚀、钩身无补焊、钻孔现象4 钢丝绳完好、无断股、断丝不超过规范要求5 滑轮完好、转动灵活、无卡、塞现象6 安全装置各限位装置、保险装置齐全、牢固、动作灵敏7 电气电缆无破损，控制开关无损坏、丢失、开关灵敏8 油料各部油箱油量、油质符合本机说明书要求，油路畅通无泄漏、堵塞现象9 其它部件齐全，无损坏、丢失塔式起重机安装自检表续表2机械检查项名称序号检查项目要求结果备注标识与环境1登记编号牌和产品标牌齐全2*塔式起重机与周围环境关系尾部与建（构）筑物与施工设施之间的距离不小于0.6m两台塔式起重机之间的最小架设距离应保证处低位塔式起重机的起重臂端部与另一塔式起重机的塔身之间至少有2m的距离；处于高位塔式起重机的最低位置的部件与低位塔式起重机中处于最高位置部件之间的垂直距离不应小于2m与输电线的距离应不小于《塔式起重机安全规程》GB5144的规定金属结构件3* 主要结构件无可见裂纹、严重锈蚀和明显变形4 主要连接螺栓齐全，规格和预紧力达到使用说明书要求5 主要连接销轴销轴符合出厂要求，连接可靠6过道、平台、栏杆、踏板符合《塔式起重机安全规程》GB5144的规定7梯子、护圈、休息平台符合《塔式起重机安全规程》GB5144的规定8 附着装置设置位置和附着距离符合方案规定，结构形式正确，附墙与建筑物连接牢固9 附着杆无明显变形，焊缝无裂纹机械检查项名称序号检查项目要求结果备注金属结构件10在空载且风速不大于3m/s状态下独立状态塔身（或附着状态下最高附着点以上塔身）塔身轴心线对支承面得垂直度≤4/100011附着状态下最高附着点以下塔身塔身轴心线对支承面得垂直度≤2/100012内爬式塔式起重机的爬升框与支承钢梁、支承钢梁与建筑结构之间的连接连接可靠爬升与回转13*平衡阀或液压锁与油缸间连接应设平衡阀或液压锁，且与油缸用硬管连接14 爬升装置防脱功能自升式塔式起重机载正常加节、降节作业时，应具有可靠的防止爬升装置在塔身支承中或油缸端头从其连接结构中自行（非人为操作）脱出的功能15 回转限位器对回转处不设集电器供电的塔式起重机，应设置正反两个方向回转限位开关，开关动作时臂架旋转角度应不大于±540°起升系统16* 起重力矩限制器灵敏可靠，限制值<额定载荷110%，显示误差≤±5%17* 起升高度限位对动臂变幅和小车变幅的塔式起重机，当吊钩装置顶部升至起重臂下端的最小距离为800mm处时，应能立即停止起升运动18 起重量限制器灵敏可靠，限制值<额定载荷110%，显示误差≤±5%机械检查项名称序号检查项目要求结果备注变幅系统19 小车断绳保护装置双向均应设置20 小车断轴保护装置应设置21 小车变幅检修挂篮连接可靠22*小车变幅限位和终端止档装置对小车变幅的塔机，应设置小车行程限位开关和终端缓冲装置。

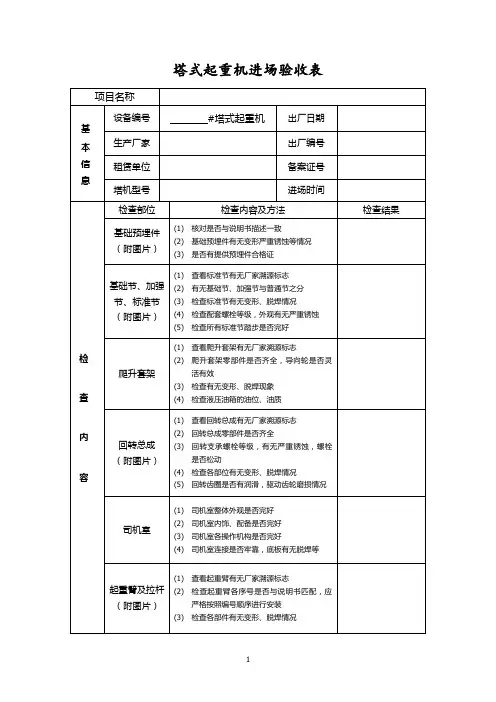

塔式起重机进场检查验收表
项目名称：验收日期：
出租单位生产厂家
型号生产日期
出厂编号备案编号
项目内容要求验收结果
建筑起重机械年限1.建筑起重机械有无钢制铭牌，生产时间是否符合报审内容。

2.起重臂、回转总成、塔帽等主要结构是否均有永久性标志，与建筑起重机械生产日期是否相符。

3.建筑起重机械控制箱、顶升机构、减速机构、回转机构是否与建筑起重机械生产日期相符。

4.是否为超年限建筑起重机械，是否经公司审批通过。

技术资料制造许可证，产品合格证，产权备案证是否齐全。

金属构件及连接件1.整机是否清洁，无油污，无严重锈蚀。

2.结构件、销孔有无塑性变形。

3.连接件、母材有无严重磨损、锈蚀。

4.承载结构及焊缝有无裂纹。

5.各防护设施是否齐全。

建筑起重机械绳轮/传动系统1.减速器密封是否良好，有无漏油。

2.顶升油缸密封是否良好，有无漏油。

3.钢丝绳有无断股等达报废标准的现象，润滑、保养是否良好。

4.滑轮和吊钩是否磨损严重。

安全保护装置1.力矩、重量、起升、变幅、回转限位器是否齐全，有无破损。

2.大钩防脱钩、滑轮防脱槽、钢丝绳防断绳等保护装置是否齐全完好。

建筑起重机械电气系统1.电缆线有无损坏、老化、裸露现象。

2.电气元件仪表是否齐全。

其他1.司机控制台、座椅、照明及空调等设施是否完好。

2.司机室底板和侧板、顶板有无严重锈蚀；玻璃是否完好，视线有无遮挡。

3.配重块是否与说明书要求相同。

验收结论
出租单位验收人员（加盖公章）
项目部验收人员。

塔式起重机基础隐蔽验收表
表：11-3-1 工程名称施工单位
塔机型号QTZ80 编号混凝土设计等级C35
序
号
验收项目实测结果备注
1 有基础设计图，按图纸放线定位符合要求
2 地基持力层情况是否与方案一致符合要求
3 混凝土强度等级是否符合要求符合要求
4 钢筋是否符合设计要求符合要求
5 预埋件（螺栓）定位尺寸，误差：-1～+l 符合要求
6 断面尺寸是否符合要求，误差：-8～+5 符合要求
7 基础顶面标高是否符合要求，基础水平度误差
⊿≤L‰
（+1 ）（0 ）
（-1 ）（0 ）
符合要求
监
理
验
收
验收负责人: 年月日
安装单位
工
程
项
目
(盖章) (盖章) 负责人: 年月日负责人: 年月日。
