单片机LED模拟交通灯课程设计报告

单片机系统实训报告基于单片机的交通控制系统模拟设计学院：电气工程及自动化专业：自动化班级：10电51姓名：韩月学号：10285046基于单片机的交通控制系统模拟设计摘要：自从1858年英国人，发明了原始的机械扳手交通灯之后，随后的一百多年里，交通灯改变了交通路况，也在人们日常生活中占据了重要地位，随着人们社会活动日益增加，经济发展，汽车数量急剧增加，城市道路日渐拥挤，交通灯更加显示出了它的功能，使得交通得到有效管制，对于交通疏导，提高道路导通能力，减少交通事故有显著的效果。

近年来，随着科技的飞速发展，电子器件也随之广泛应用，其中单片机也不断深入人民的生活当中。

本模拟交通灯系统利用单片机AT89C51作为核心元件，实现了通过信号灯对路面状况的智能控制。

从一定程度上解决了交通路口堵塞、车辆停车等待时间不合理、急车强通等问题。

系统具有结构简单、可靠性高、成本低、实时性好、安装维护方便等优点，有广泛的应用前景。

本模拟系统由单片机硬/软件系统，两位8段数码管和LED灯显示系统。

和复位电路控制电路等组成，较好的模拟了交通路面的控制。

关键词：交通灯单片机数码管目录1.前言--------------------------------------------------- 12.总体设计----------------------------------------------- 12.1 设计思路------------------------------------------- 12.2单片机交通控制系统方案的比较、设计与论证-----------12.2.1电源提供方案----------------------------------- 12.2.2显示界面方案----------------------------------- 22.2.3输入方案--------------------------------------- 22.3 单片机交通控制系统总体设计------------------------- 22.3.1 单片机交通控制系统的通行方案设计--------------- 22.3.2 单片机交通控制系统的功能要求------------------- 32.3.3 单片机交通控制系统的基本构成及原理------------- 4 2.4 交通灯控制系统的硬件设计--------------------------- 52.4.1 交通灯中的中断处理流程------------------------- 52.4.2 系统硬件总电路构成及原理----------------------- 63.4.2.1 系统硬件电路构成----------------------- 63.4.2.2 系统工作原理--------------------------- 63.4.2.3 其他硬件介绍--------------------------- 72.5 系统软件程序的设计--------------------------------- 82.5.1 程序主体设计流程------------------------------ 92.5.2 子程序模块设计-------------------------------- 102.5.2.1状态灯显示及判断---------------------- 102.5.2.2LED倒计时显示------------------------- 112.5.2.3紧停及调整时间中断子程序-------------- 122.5.2.4红绿灯时间调整程序-------------------- 132.5.2.5总程序-------------------------------- 143.实训体会----------------------------------------------- 204.参考文献----------------------------------------------- 215.致谢--------------------------------------------------- 221前言在城镇街道的十字交叉路口，为了保证交通秩序和行人安全，一般在每条道路上各有一组红黄绿信号灯。

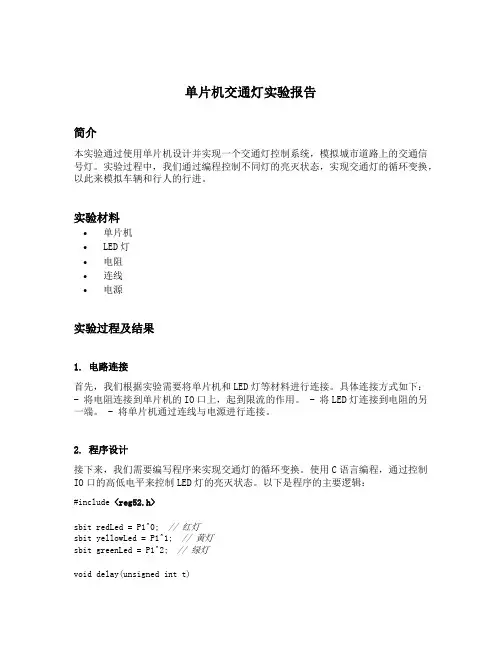

单片机交通灯实验报告简介本实验通过使用单片机设计并实现一个交通灯控制系统，模拟城市道路上的交通信号灯。

实验过程中，我们通过编程控制不同灯的亮灭状态，实现交通灯的循环变换，以此来模拟车辆和行人的行进。

实验材料•单片机•LED灯•电阻•连线•电源实验过程及结果1. 电路连接首先，我们根据实验需要将单片机和LED灯等材料进行连接。

具体连接方式如下：- 将电阻连接到单片机的IO口上，起到限流的作用。

- 将LED灯连接到电阻的另一端。

- 将单片机通过连线与电源进行连接。

2. 程序设计接下来，我们需要编写程序来实现交通灯的循环变换。

使用C语言编程，通过控制IO口的高低电平来控制LED灯的亮灭状态。

以下是程序的主要逻辑：#include <reg52.h>sbit redLed = P1^0; // 红灯sbit yellowLed = P1^1; // 黄灯sbit greenLed = P1^2; // 绿灯void delay(unsigned int t){while(t--);}void main(){while(1){// 红灯亮，其他灯灭redLed = 0;yellowLed = 1;greenLed = 1;delay(50000);// 红灯亮黄灯亮，绿灯灭redLed = 0;yellowLed = 0;greenLed = 1;delay(20000);// 绿灯亮，其他灯灭redLed = 1;yellowLed = 1;greenLed = 0;delay(50000);// 黄灯亮，其他灯灭redLed = 1;yellowLed = 0;greenLed = 1;delay(20000);}}3. 实验结果与分析通过实验，我们观察到LED灯按照我们设计的程序循环地变换亮灭状态，从而实现了交通灯的模拟效果。

红灯、黄灯、绿灯在规定的时间间隔内依次亮起，并在该时间间隔结束后熄灭。

单片机交通灯实验报告（一）引言概述：交通灯是城市交通管理的重要组成部分，通过控制红绿灯的变化，实现车辆和行人的有序通行。

本文将详细介绍单片机交通灯实验的设计与实现，包括硬件设计、程序编写和实验结果分析。

正文：一、硬件设计1. 确定电路所需元件：单片机、LED灯、电阻等。

2. 组装硬件电路：按照电路图进行元件的连接，确保电路的正确连接。

3. 设计适当的电源：为单片机和LED灯提供稳定的电源。

二、程序编写1. 定义程序所需的IO口：确定控制LED灯的IO口。

2. 初始化单片机：设置单片机的工作频率和中断。

3. 设计交通灯的流程控制：根据实际的交通灯变化规律，设计程序的流程控制。

4. 编写交通灯控制的函数：使用if-else语句或switch-case语句编写函数控制交通灯的变化。

5. 调试程序：通过单片机调试工具或仿真软件，检查程序运行的正确与否。

三、实验结果分析1. 观察实验现象：通过实验现场观察交通灯的变化，记录每一种灯亮的时间和顺序。

2. 分析实验结果：根据实验记录，分析交通灯的工作原理和实现的准确性。

3. 比较与设计要求的符合度：将实验结果与设计要求进行比较，评估实验的完成度。

4. 探讨存在问题与改进方向：分析实验中可能存在的问题，并提出改进措施。

四、小结本文介绍了单片机交通灯实验的设计与实现。

通过硬件设计和程序编写，实现了交通灯的变化控制。

通过实验结果分析，我们可以得出实验的有效性和可行性。

当然，实验中也存在一些问题，需要进一步改进。

在后续的实验中，我们将进一步完善交通灯的控制，提高其实际应用的稳定性和可靠性。

总结：本文详细介绍了单片机交通灯实验的设计与实现，包括硬件设计、程序编写和实验结果分析。

通过该实验，我们对交通灯的工作原理和控制方法有了更为深入的了解，并对实验的经验和教训进行了总结。

相信在今后的学习和实践中，我们能够更好地应用单片机技术，为实现交通管理的智能化和高效化作出贡献。

《单片机原理与应用》课程设计报告题目：学院：姓名：学号：日期：指导老师：交通灯的设计一、课程设计的目的1、进一步熟悉和掌握单片机的结构及工作原理。

2、掌握单片机的接口技术及相关外围芯片的特性，控制方法。

3、通过课程设计，掌握以单片机核心的电路设计的基本方法和技术，了解有关电路参数的计算方法。

4、通过实际程序设计和调试，逐步掌握模块化程序设计方法和调试技术。

5、通过完成一个包括电路设计和程序开发的完整过程，使学生了解开发一单片机应用系统的全过程，为今后从事相应工作打下基础。

6、通过课程设计，培养学生综合运用所学专业知识分析问题和解决问题的能力。

二、仪器设备伟福Lab8000系列单片机仿真实验系统。

三、课程设计主要内容及技术指标基本要求：设计由红黄绿三色灯组成的交通信号灯，各灯逐次点亮，按照红灯亮63秒——绿灯亮60秒——黄灯亮3秒——红灯亮63秒的顺序反复循环。

利用单片机片内的定时计数器定时，红黄绿灯用发光二极管表示，计时值用数码管以十进制数字显示。

要求定时准确，数码管和二极管显示正确。

拓展要求：要有较好的人机对话界面；由单向路口的红绿灯循环点亮拓展为十字路口红绿灯的循环点亮；在十字路口的某一方向设定紧急通行开关，闭合开关时要求此方向绿灯点亮，另一方向红灯点亮，且倒计时的显示数码管停止计时。

四、系统工作原理该系统以89C51单片机为控制核心，由外接三色（红绿黄）LED灯同步八段数码管的倒计时显示，外接两开关电路控制两方向的应急中断。

单片机上电后，系统进入正常工作状态，执行交通灯状态显示控制，同时将时间数据倒计时输入到八段数码管上实时显示。

在此过程中随时通过开关调用LED灯常亮显示和清除数码管显示的中断。

五、系统的硬件设计注：单片机的晶振电路的复位电路略去连线时，伟福Lab8000系列单片机仿真实验系统的数码管显示打到外驱，P2口连接数码管的段码口，P3连接位选通口；用P1.0~P1.5分别选连两组红绿黄灯，P1.6~P1.7连接两控制开关key和key1.六、系统的软件设计1、系统工作过程(1) 在一个十字路口的两条主干道上，分别装上一套红、黄、绿3种信号灯。
