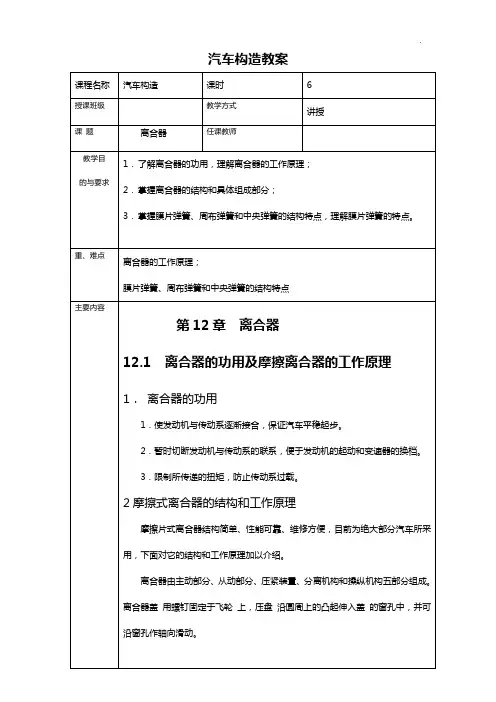

汽车构造教案1．接合状态离台器接合状态时，弹簧将压盘、飞轮及从动盘互相压紧。
发动机的转矩经飞轮及压盘通过摩擦面的摩擦力矩传至从动盘，再经从动轴向传动系输出。
2．分离过程踏下踏板时、拉杆13拉动分离叉11外端向有(后)移动，分离叉内端则通过分离轴承9推动分离杠杆7的内端向前移动，分离杠杆外端便拉动压盘向后移动，使其在进一步压缩压紧弹簧的同时，解除对从动盘的压力。
于是离合器的主从动部分处于分离状态而中断动力的传递。
3．接合过程当需要恢复动力的传递时，缓慢地拾起离合器踏板，分离轴承9减小对分离杠杆内端的压力，压盘便在压紧弹簧16作用下逐渐压紧从动盘3，并使所传递的扭矩逐渐增大。
当所能传递的扭矩小于汽车起步阻力时．汽车不动，从动盘不转、主、从动摩擦面间完全打滑；当所能传递的扭矩达到足以克服汽车开始起步的阻力时，从动盘开始旋转，汽车开始移动，但仍低于飞轮的转速，即摩擦面间仍存在着部分打滑的现象。
再随着压力的不断增加和汽车的不断加速，主、从动部分的转速差逐渐减小。
直到转速相等滑磨现象消失，离合器完全接合为止，接合过程即结束。
由上可知，汽车平稳起步是靠离合器逐渐接合过程中滑磨程度的变化来实现的。
接合后，在回位弹簧15的作用下，踏板回到最高位置，分离叉内端回至原有3．压紧机构图12-2所示，沿压盘周向对称布置的16个螺旋弹簧31将压盘和从功盘压向飞轮，使离合器处于接合状态。
发动机的动力一部分由飞轮经摩擦作用直接传到从动盘上；另一部分由离合器盖、传动片传给压盘，最后也通过摩擦片传给从动盘。
为了减小压盘向弹簧传热引起退火，压紧力降低，在压盘的弹簧座处做成凸起的“十”字形筋条，以减小接触面积，或加隔热垫。
4．分离机构（1）分离叉分离叉与其转轴制成—体，轴的两端靠衬套支承在离合器壳上。
（2）分离杠杆图12-2所示的离合器有4个用薄钢板冲压制成的分离杠杆。
采用了支点移动，重点摆动的综合式防干涉机构。
如图12-5所示，支承柱20前端松插入压盘16相应的孔中，中部有方孔，后端用调整螺母23的球面支承在离合器盖19相应的孔上。
第三章膜片弹簧离合器第一节膜片式离合器的结构与工作原理陕汽X3000系列重卡选用膜片弹簧离合器。
所谓膜片弹簧离合器就是用一个整体式的膜片弹簧代替螺旋弹簧和分离杠杆（分离压爪）。
选装直径φ430毫米的膜片弹簧离合器，就是说新M3000重卡的离合器的从动盘（摩擦片）直径为φ430毫米。
一、膜片弹簧离合器结构和工作原理膜片弹簧离合器有两种操纵形式，一种是推式，另一种是拉式。
所谓推式离合器，就是与常规离合器相同，离合器分离轴承向前推动膜片弹簧使离合器分离，而拉式离合器是分离轴承向后拉动膜片弹簧使离合器分离。
图3-1就是推式离合器的压盘总成，图3-2所示为拉式离合器压盘总成。
图3-1 推式离合器压盘总成图3-2 拉式离合器压盘总成1、推式离合器1.从动盘2.飞轮3.压盘4.膜片弹簧5.分离轴承6.分离拐臂7.压盘壳8.分离轴承壳 9.飞轮壳 10.离合器工作缸（分泵） 11.推杆图3-3 推式离合器结构示意图图3-3和3-4分别给出推式离合器结构和原理简图。
如图3-3，推式离合器与常规的螺旋弹簧离合器结构相近，只是用一只膜片弹簧代替了螺旋弹簧和分离杠杆（分离压爪）。
膜片弹簧4是一个鼓形弹簧，在内圈圆周上开有若干槽，它一方面起到将压盘3紧紧地将从动盘1压紧在飞轮2上的作用，同时又起到分离杠杆的作用。
如图3-5，与常规螺旋弹簧离合器不同的是，膜片弹簧离合器在圆周上布置有四片联接压盘壳和压盘的传动片。
每个传动片都是由四片弹性刚片组成。
它的作用是将发动机旋转的动力传递给压盘，从而使压紧的压盘和飞轮共同带动从动盘摩擦片共同旋转。
1.从动盘2.飞轮3.压盘4.膜片弹簧5.分离轴承6.分离拐臂7.压盘壳8.分离轴承壳 9.飞轮壳 10.离合器工作缸（分泵） 11.推杆图3-4 推式离合器工作原理图图3-5 压盘壳与压盘之间的传动片如图3-3和3-4，膜片4靠弹力将压盘3和从动盘摩擦片1紧紧地压紧在飞轮2的表面上。
此时，发动机的动力将通过飞轮，压盘传递给从动盘，从而带动变速箱一轴旋转。
