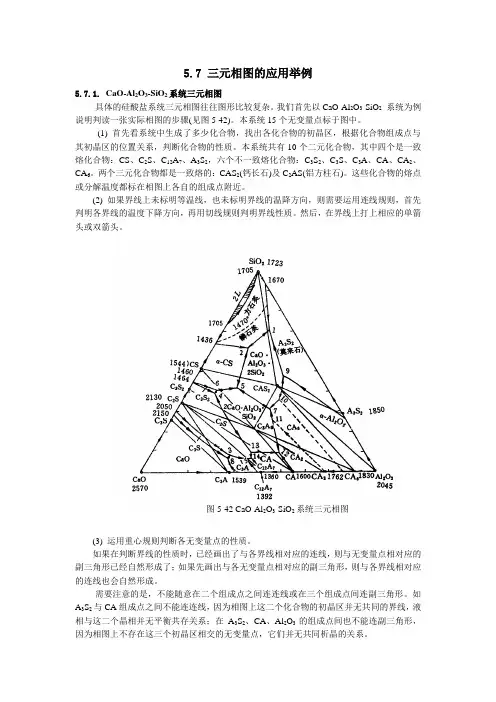

5.7 三元相图的应用举例5.7.1. CaO-Al2O3-SiO2系统三元相图具体的硅酸盐系统三元相图往往图形比较复杂。
我们首先以CaO-Al2O3-SiO2系统为例说明判读一张实际相图的步骤(见图5-42)。
本系统15个无变量点标于图中。
(1) 首先看系统中生成了多少化合物，找出各化合物的初晶区，根据化合物组成点与其初晶区的位置关系，判断化合物的性质。
本系统共有10个二元化合物，其中四个是一致熔化合物：CS、C2S、C12A7、A3S2，六个不一致熔化合物：C3S2、C3S、C3A、CA、CA2、CA6。
两个三元化合物都是一致熔的：CAS2(钙长石)及C2AS(铝方柱石)。
这些化合物的熔点或分解温度都标在相图上各自的组成点附近。
(2) 如果界线上未标明等温线，也未标明界线的温降方向，则需要运用连线规则，首先判明各界线的温度下降方向，再用切线规则判明界线性质。
然后，在界线上打上相应的单箭头或双箭头。
图5-42 CaO-Al2O3-SiO2系统三元相图(3) 运用重心规则判断各无变量点的性质。
如果在判断界线的性质时，已经画出了与各界线相对应的连线，则与无变量点相对应的副三角形已经自然形成了；如果先画出与各无变量点相对应的副三角形，则与各界线相对应的连线也会自然形成。
需要注意的是，不能随意在二个组成点之间连连线或在三个组成点间连副三角形。
如A3S2与CA组成点之间不能连连线，因为相图上这二个化合物的初晶区并无共同的界线，液相与这二个晶相并无平衡共存关系；在A3S2、CA、Al2O3的组成点间也不能连副三角形，因为相图上不存在这三个初晶区相交的无变量点，它们并无共同析晶的关系。
三元相图上的无变量点必定都处于三个初晶区，三条界线的交点，而不可能出现其它的形式，否则是违反相律的。
在一般情况下，有多少个无变量点，就可以将系统划分成多少个相应的副三角形(有时副三角形可能少于无变量点的数目)。
本系统共有15个无变量点，所以整个相图可以划分成15个副三角形。
