成型条件设定一、成型四大要素图一二、注塑工艺五大要素温度、压力、时间、行程（位置）、速度三、料温定义：料温是指塑化物料的温度和以喷嘴注射出的温度,图二其中,前者称为塑化温度,后者称为注射温度.料温设定有利于塑化,降低熔体粘度,流动阻力或注射压力损失.增强流动性,提高料温还能对制品的一些性能带来好的影响,如结合线强度增加,但是料温过高又很容易引起热降解,最终反而导致制品的物理和力学性能变差.料温设定不利于塑化,塑料熔融后粘度较大,流动性差,成型后的制品容易出现熔接痕迹,表面无光泽和缺料等缺陷.料温设定的几个原则1.对于薄壁制品或形状复杂以及带有嵌件的制品,因流动困难或容易冷却,应选用较高的机筒温度,反之,对原壁制品,简单制品及无嵌件制品,均可选用较低的机筒温度.2.避免成型物料在机筒中过热降解,除应严格控制机筒最高温度之外,还必须控制物料或熔体在机筒内的停留时间.3.避免流涎, 喷嘴温度可略低于机筒最高温度,但不解太低.4.判断料温是否合适,可采用对空注射法观察,对空注射时,料流均匀,光滑,无泡,色泽均匀,刚劲有力.四、模温模具温度指和制品接触的模腔温度,它直接影响熔体的充模流动行为,制品的冷却速度和成型后的制品性解.一般来讲,提高模温可以改善熔体在模内的流动性,增加制品的密度和结晶度,以减小充模压力和制品的应力,但制品冷却时间延长,收缩率和脱模后的翘曲变形将会延长或增大,是生产率随冷却时间延长下降.反之,若降低模温,虽然缩短冷却时间和提高生产率,但在温度过低的情况下,熔体在模内的流动性能将会变差,并使制品产生较大的应力或明显的熔接痕迹等缺陷.此外,除了模腔表壁的粗糙度之外,模温还是影响制品表面质量的因素,适当地提高模温,制品表面的粗糙度也会下降。
关于成型条件设定要点总则:一般情况下条件设定越简单,生产越稳定,尤其是对于形状较简单或外观要求不高产品尽量使用较简单条件,如射出速度、射出压力及保压压力均使用1段即可。

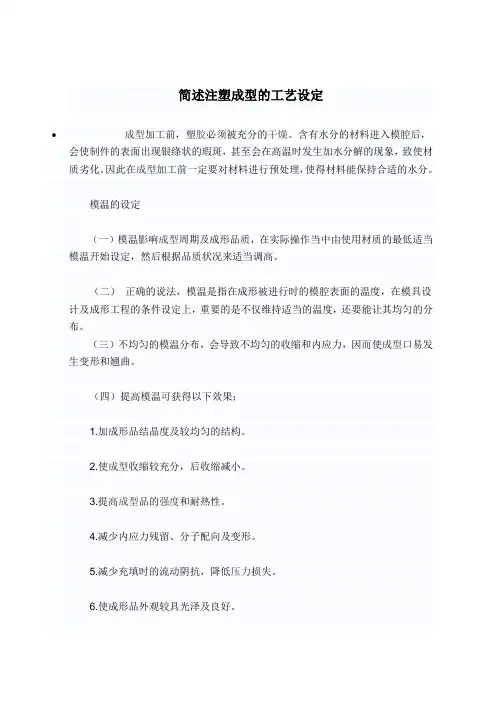

简述注塑成型的工艺设定 成型加工前，塑胶必须被充分的干燥。含有水分的材料进入模腔后，会使制件的表面出现银绦状的瑕斑，甚至会在高温时发生加水分解的现象，致使材质劣化。因此在成型加工前一定要对材料进行预处理，使得材料能保持合适的水分。
模温的设定 （一）模温影响成型周期及成形品质，在实际操作当中由使用材质的最低适当模温开始设定，然后根据品质状况来适当调高。
（二） 正确的说法，模温是指在成形被进行时的模腔表面的温度，在模具设计及成形工程的条件设定上，重要的是不仅维持适当的温度，还要能让其均匀的分布。 （三）不均匀的模温分布，会导致不均匀的收缩和内应力，因而使成型口易发生变形和翘曲。
（四）提高模温可获得以下效果； 1.加成形品结晶度及较均匀的结构。 2.使成型收缩较充分，后收缩减小。 3.提高成型品的强度和耐热性。 4.减少内应力残留、分子配向及变形。 5.减少充填时的流动阴抗，降低压力损失。 6.使成形品外观较具光泽及良好。 7.增加成型品发生毛边的机会。 8.增加近浇口部位和减少远浇口部位凹陷的机会。 9.减少结合线明显的程度 10.增加冷却时间。 计量及可塑化 （一） 在成型加工法，射出量的控制(计量)以及塑料的均匀熔融(可塑化)是由射出机的可塑化机构(Plasticating unit来担任的。
加热筒温度（Barrel Temperature） 虽然塑料的熔融，大约有60~85%是因为螺杆的旋转所产生的热能，但是塑料的熔融状态仍然大受加热筒温度的影响，尤以靠近喷嘴前区的温度--前区的温度过高时易发生滴料及取出制件时牵丝的现象。
螺杆转速(screw speed) （1） 塑料的熔融，大体是因螺杆的旋转所产生的热量，因此螺杆转速太快，则有下列影响：
1）塑料的热分解。 2）玻纤（加纤塑料）减短。 3）螺杆或加热筒磨损加快。 （2）转速的设定，可以其圆周速（circumferen-tial screw speed）的大小来衡量： 圆周速=n（转速）*d（直径）*π（圆周率） 通常，低粘度热安定性良好的塑料，其螺杆杆旋转的圆周速约可设定到 1m/s上下，但热安定性差的塑料，则应低到0.1左右。
