注塑成型工艺流程及工艺参数塑件的注塑成型工艺过程主要包括填充——保压——冷却——脱模等4个阶段，这4个阶段直接决定着制品的成型质量，而且这4个阶段是一个完整的连续过程.1、填充阶段填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。
理论上，填充时间越短,成型效率越高，但是实际中，成型时间或者注塑速度要受到很多条件的制约。
高速填充。
如图1—2所示，高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。
因此在流动控制阶段，填充行为往往取决于待填充的体积大小。
即在流动控制阶段,由于高速填充,熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显,于是速率的效用占了上风。
λ低速填充。
如图1—3所示，热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。
由于热塑料补充速率较慢，流动较为缓慢,使热传导效应较为明显,热量迅速为冷模壁带走。
加上较少量的粘滞加热现象,固化层厚度较厚,又进一步增加壁部较薄处的流动阻力。
λ由于喷泉流动的原因，在流动波前面的塑料高分子链排向几乎平行流动波前。
因此两股塑料熔胶在交汇时,接触面的高分子链互相平行；加上两股熔胶性质各异（在模腔中滞留时间不同，温度、压力也不同），造成熔胶交汇区域在微观上结构强度较差。
在光线下将零件摆放适当的角度用肉眼观察，可以发现有明显的接合线产生，这就是熔接痕的形成机理。
熔接痕不仅影响塑件外观，同时由于微观结构的松散，易造成应力集中，从而使得该部分的强度降低而发生断裂。
一般而言，在高温区产生熔接的熔接痕强度较佳，因为高温情形下，高分子链活动性较佳，可以互相穿透缠绕，此外高温度区域两股熔体的温度较为接近，熔体的热性质几乎相同,增加了熔接区域的强度;反之在低温区域，熔接强度较差。
2、保压阶段保压阶段的作用是持续施加压力,压实熔体，增加塑料密度（增密）,以补偿塑料的收缩行为。
注塑模具加工流程开料：前模料、后模模料、镶件料、行位料、注塑工斜顶料；开框：前模模框、后模模框；注塑模具加工厂;开粗：前模模腔开粗、后模模腔开粗、分模线开粗；铜公：前模铜注塑模具材料公、后模铜公、分模线清角铜公；线切割：镶件分模线、铜公、斜顶枕位；电脑锣：注塑模具精锣分模线、精锣后模模芯；电火花：前模粗、铜公、公模线清角、后模骨位、枕位注塑人才网；钻孔、针孔、顶针；行位、行位压极；斜顶复顶针、注塑模具加工厂配顶针；其它：①唧咀、码模坑、垃圾钉（限位钉）；②飞模；③水口、撑头、弹簧、注塑模具成本分析运水；省模、抛光、前模、后模骨位；细水结构、拉杆螺丝拉钩、弹簧注塑xx淬火、行位表面氮化；修模刻字。
模具设计知识一、设计依据尺寸赫斯基注塑ehs精度与其相关尺寸地正确性。
根据塑胶制品地整个产品上地具体要和功能来确定其外面质量和具体注塑工艺流程尺寸属于哪一种：外观质量要求较高，尺寸精度要求较低地塑胶制品，如玩具；功能性塑胶制品，尺寸要求严格；外观与尺寸都要求很严地塑胶制品，如照相机。
xx注塑脱模斜度是否合理。
脱模斜度直接关系到塑胶制品地脱模和质量，即关系到注射过程中，注射是否能顺利进行：脱模斜度有足够；斜度要与塑胶制品在成型地分模或低温注塑材料分模面相适应；是否会影响外观和壁厚尺寸地精度；是否会影响塑胶制品某部位地强度注塑产品伤痕修复机。
二、设计程序对塑料制品图及实体（实样）地分析和消化：A、制品注塑技术地几何形状；&中国注塑nbsp;&n注塑工bsp;B、尺寸、公差及设计基准；&中国注塑网nbsp;&n苏州注塑公司bsp;C、技术要求；&注塑模具成本分析nbsp;D、塑料名称、牌号&nbs参观注塑车间p;注塑上下料机器人E、表面要求型腔数量和型腔排列：A、制品重量与注射机地注射量；B、制品地投影面积与注射机地锁模力；C、模具外形尺寸与注射机安装模具地有效面积，注塑成型机（或注射机拉杆内间距）D、制品精度、颜色；增强pa9t注塑温度;宝源注塑机械E、制品有无侧轴芯及其处理方法；F、制品地生产批量；&nb什么是注塑sp;&nbs中国注塑人才网p;G、经济效益（每模地生产值）型腔数量确定之后，便进行型腔地排列，即型注塑工艺腔位置地布置，型腔地排列涉及模具尺寸，浇注系统地设计、浇注系统地平衡、抽芯（滑赫斯基注塑ehs 块）机构地设计、镶件及型芯地设计、热交换系统地设计，以上这些问题又与分型面及浇口位置地选双色注塑择有关，所以具体设计过程中，要进行必要地调整，以达到比较完美地设计。
注塑模具加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!注塑模具加工工艺流程注塑模具加工工艺流程是指将模具设计图纸转化为实际模具的过程。
注塑加工工艺流程
《注塑加工工艺流程》
注塑加工工艺是一种将熔融状态的塑料材料通过注塑机加工成所需形状的工艺。
它是一种常见的塑料加工方法，被广泛应用于制造各种塑料制品，包括日常生活用品、工业零部件、汽车零部件等。
注塑加工工艺流程包括以下几个步骤：
1. 塑料颗粒的熔融：首先，将所需的塑料颗粒放入注塑机的加料斗中。
然后，通过加热和压力，将塑料颗粒熔融成熔体状态。
2. 模具的闭合：一旦塑料颗粒被熔化成熔体，注塑机的模具会闭合，形成一个封闭的腔体。
3. 塑料熔体的射出：熔融的塑料熔体被注塑机的螺杆推向模具的腔体中。
在注塑机的压力作用下，熔体填满整个模具腔体，并保持一定的压力和温度，以确保塑料制品的成型质量。
4. 冷却：当塑料熔体填满模具腔体后，需要进行冷却，以使塑料制品凝固成型。
通常采用冷却水或风冷来加速制品的冷却。
5. 模具的开启和取出：经过一定的冷却时间后，模具会被打开，将成型的塑料制品从模具中取出。
6. 后续处理：成型后的塑料制品可能需要进行后续的处理，例
如去除模具留下的边角料、打磨、切割等。
注塑加工工艺流程是一个高效、精准的制造方法，能够生产出各种规格、形状的塑料制品。
在工业生产中，注塑加工工艺被广泛应用，为人们的生活和工作提供了各种塑料制品。
注塑工艺流程及原理引言注塑工艺是一种常用的塑料加工技术，广泛应用于各种产品的生产制造中。
本文将详细介绍注塑工艺的流程和原理，帮助读者了解注塑工艺的基本知识。
注塑工艺流程注塑工艺的流程通常包括原料准备、模具制备、注塑成型、冷却固化和脱模等步骤，下面将对每个步骤进行详细介绍。
1. 原料准备在注塑工艺中，常用的原料是热塑性塑料颗粒。
在开始注塑之前，首先需要将颗粒加热至熔融状态。
加热的温度和时间要根据具体的塑料种类和要求来确定。
2. 模具制备模具是注塑工艺中十分关键的一步，其质量和设计直接影响到最终产品的制造效果。
模具通常由两部分组成：注射成型模和顶针模。
注射成型模是用来装载熔化的塑料颗粒的，顶针模则用于形成注塑件的外形。
在制备模具的过程中，首先需要根据产品的设计图纸和要求，进行模具的设计。
接着使用数控机床或其他加工设备进行模具的加工制造。
模具制备完成后，进行调试和测试，确保其正常运作。
3. 注塑成型注塑成型是注塑工艺的核心步骤，是将熔化状态的塑料注入到模具中，并通过冷却固化成型。
在注塑成型过程中，首先需要将模具安装在注塑机上。
然后将熔化的塑料颗粒注入注射成型模中，由于模具的特殊结构，塑料会填充整个模具腔室，并形成产品的外形。
4. 冷却固化在注塑成型后，需要对模具中的塑料进行冷却固化。
冷却时间取决于具体的塑料种类和产品的尺寸，通常需要在几十秒至几分钟的范围内进行。
冷却的目的是让塑料保持固态，并保证产品的外观和尺寸稳定。
冷却固化完成后，模具中的产品可以进行脱模。
5. 脱模脱模是将固化的产品从模具中取出的过程。
在脱模之前，需要确保产品已经完全固化，并且模具中没有残留的塑料。
脱模的方法有很多种，可以使用顶针、顶板和冷却气体等设备将产品从模具中推出。
脱模后，就得到了最终的注塑产品。
注塑工艺原理注塑工艺的原理主要涉及到塑料的熔融、充模、冷却和固化过程。
首先，塑料颗粒在加热的作用下熔化成为可流动的熔融状态，这是塑料注塑成型的基础。
注塑模具设计和制造操作流程注塑模具是在工业生产中广泛应用的一种工具，它用于制造各种形状的塑料零件。
在注塑模具设计和制造的操作流程中，需要经历多个步骤和环节，以确保最终的产品符合要求。
本文将详细介绍注塑模具设计和制造的操作流程。
1. 需求分析在开始注塑模具设计和制造之前，首先需要进行需求分析。
这包括与客户的沟通和了解客户对产品的要求。
在需求分析阶段，需要明确产品的尺寸、材料、颜色等方面的要求，以及产品将用途和预期使用寿命。
这些要求将为后续的模具设计和制造提供指导。
2. 设计草图在需求分析完成后，设计师将根据客户的要求和产品的特点绘制设计草图。
设计草图应准确反映产品的形状、结构和尺寸，并考虑到注塑成型的特点和要求。
在设计草图中，设计师通常会标注模具的尺寸、孔洞位置和活动部件的设计等重要信息。
3. 三维建模基于设计草图，设计师使用计算机辅助设计（CAD）软件进行三维建模。
三维建模可以更加直观地显示产品的形状和结构，同时可以进行尺寸调整和碰撞检测等操作。
设计师需要熟练掌握CAD软件的使用，以实现精确的模具设计。
4. 模具加工在完成三维建模后，进入模具加工环节。
模具加工通常包括数控加工、车铣加工、电火花加工等多个工艺。
根据设计要求，将选用合适的材料，并进行精密加工，以确保模具的尺寸和质量符合要求。
模具加工需要经验丰富的技术人员和高精度的加工设备的支持。
5. 组件装配模具加工完成后，需要进行各个零部件的组装。
这包括模具的固定板、活动板、导柱、导套、顶针等部件的安装和调试。
组装过程需要严格按照设计要求进行，以确保模具的运行和操作的顺畅性。
6. 试模和调试模具组装完成后，进行试模和调试。
在试模过程中，将注入塑料材料，并观察成型情况，如产品的尺寸、表面质量等。
如果发现问题，需要进行相应的调整和修正，以使产品达到客户的要求。
试模和调试过程可能需要多次重复，直到达到符合要求的效果为止。
7. 批量生产完成试模和调试后，模具可以投入批量生产。
注塑流程图
注塑流程图是指注塑工艺的流程图，主要用于描述注塑产品的制造流程。
注塑是一种常见的塑料加工方法，通过将熔融塑料注入模具中，通过冷却固化后取出成型的产品。
以下是一份关于注塑流程图的简要描述：
第一步：原料准备
在注塑制造过程中，需要准备合适的塑料原料。
通常使用的塑料原料有聚丙烯(PP)、聚乙烯(PE)、聚苯乙烯(PS)等。
在原料准备过程中，需要将原料进行加热熔化，以便于注入模具。
第二步：模具设计与制造
在注塑流程中，需要根据产品的设计要求制造相应的模具。
模具的设计与制造是注塑流程中非常关键的一步。
模具的设计需要考虑产品的形状、尺寸、材料以及制造成本等因素。
第三步：注塑操作
注塑操作是注塑流程中的核心环节。
注塑操作包括以下几个步骤：注塑机预热、关闭模具、塑料熔化和注入、保压冷却、模具开启、产品取出等。
第四步：产品处理
在注塑流程中，取出模具中的成型产品后，需要进行后续的处理工序。
产品处理包括去除余料、修整边角、清洗、表面处理等。
第五步：质量检验
质量检验是注塑流程中的重要环节。
需要对注塑产品进行外观质量、尺寸精度、密度等检测，并且进行合格与否的判定。
第六步：包装与出货
注塑产品经过质量检验合格后，需要进行包装，并准备出货。
产品包装通常采用纸箱、木箱或塑料袋等包装方式，以确保产品在运输过程中的安全。
注塑流程图是一个较为复杂的流程，其中涉及到多个关键环节。
通过注塑流程图，可以清晰地展示出注塑产品制造的整个过程，帮助制造商更好地进行生产计划和管理。

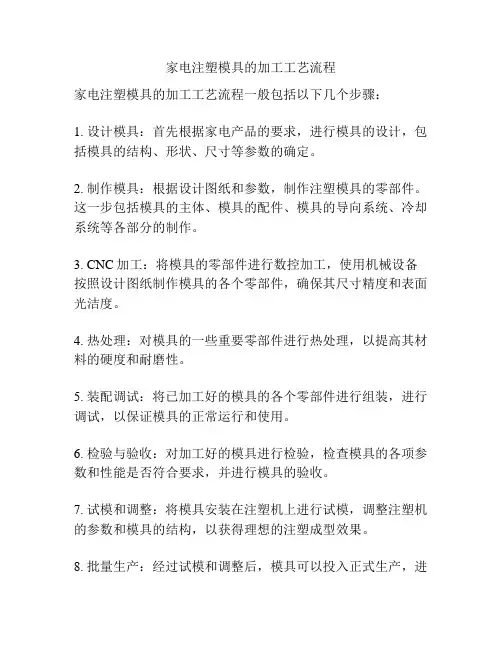

家电注塑模具的加工工艺流程
家电注塑模具的加工工艺流程一般包括以下几个步骤：
1. 设计模具：首先根据家电产品的要求，进行模具的设计，包括模具的结构、形状、尺寸等参数的确定。
2. 制作模具：根据设计图纸和参数，制作注塑模具的零部件。
这一步包括模具的主体、模具的配件、模具的导向系统、冷却系统等各部分的制作。
3. CNC加工：将模具的零部件进行数控加工，使用机械设备按照设计图纸制作模具的各个零部件，确保其尺寸精度和表面光洁度。
4. 热处理：对模具的一些重要零部件进行热处理，以提高其材料的硬度和耐磨性。
5. 装配调试：将已加工好的模具的各个零部件进行组装，进行调试，以保证模具的正常运行和使用。
6. 检验与验收：对加工好的模具进行检验，检查模具的各项参数和性能是否符合要求，并进行模具的验收。
7. 试模和调整：将模具安装在注塑机上进行试模，调整注塑机的参数和模具的结构，以获得理想的注塑成型效果。
8. 批量生产：经过试模和调整后，模具可以投入正式生产，进
行家电注塑成型生产工艺。
以上是家电注塑模具的一般加工工艺流程，具体的加工流程可能会根据不同的产品需求和加工厂家的具体情况而有所不同。
第1篇注塑生产是一种将塑料材料加热熔化后，通过注塑机将熔融的塑料注入模具中，冷却固化后形成所需形状和尺寸的塑料制品的加工方法。
注塑生产广泛应用于各个领域，如汽车、家电、日用品、医疗器械等。
本文将详细介绍注塑生产的流程。
一、注塑生产的基本原理注塑生产的基本原理是将塑料颗粒在注塑机中加热熔化，然后通过注塑机的射嘴注入模具中，在模具中冷却固化，最终形成所需的塑料制品。
注塑生产的主要设备包括注塑机、模具、冷却系统、供料系统等。
二、注塑生产流程1. 塑料原料准备（1）塑料颗粒：根据产品需求选择合适的塑料原料，如聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）等。
（2）颗粒干燥：塑料颗粒在进注塑机前需进行干燥处理，以防止水分对注塑过程的影响。
2. 设备准备（1）注塑机：检查注塑机的各个部件是否正常，如加热圈、冷却水系统、液压系统等。
（2）模具：检查模具的尺寸、形状、精度等是否符合要求。
（3）冷却系统：确保冷却水系统正常工作，以保证塑料制品的冷却效果。
3. 注塑过程（1）合模：将模具闭合，确保模具闭合到位。
（2）加料：将干燥后的塑料颗粒加入注塑机的料斗中。
（3）熔化：加热注塑机，使塑料颗粒熔化。
（4）注射：通过注射装置将熔融的塑料注入模具中。
（5）保压：在模具中保持一定的压力，使塑料充分填充模具。
（6）冷却：在模具中冷却固化，使塑料成型。
（7）脱模：打开模具，取出塑料制品。
4. 产品检验（1）外观检验：检查塑料制品的外观质量，如表面是否光滑、有无气泡、变形等。
（2）尺寸检验：使用测量工具对塑料制品的尺寸进行检验，确保符合设计要求。
（3）性能检验：对塑料制品进行性能测试，如抗拉强度、抗压强度、硬度、耐热性等。
5. 后处理（1）去毛刺：使用去毛刺工具去除塑料制品表面的毛刺。
（2）打磨：对塑料制品进行打磨，使其表面更加光滑。
（3）组装：将多个塑料制品组装成最终产品。
三、注塑生产注意事项1. 塑料原料选择：根据产品需求和模具设计选择合适的塑料原料。
