CSC-150数字式母线保护装置说明书CSC-150数字式母线保护装置说明书CSC-150数字式母线保护装置说明书编制：操丰梅校核：宋小舟标准化审查：梁路辉审定：张忠理印刷版本号：V1.0文件代号：0SF.450.023出版日期：2004.4版权所有：北京四方继保自动化股份有限公司注：本公司保留对此说明书修改的权利。
如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。
技术支持电话：010-******** 传真：010-********重要提示感谢您使用北京四方继保自动化股份有限公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于CSC-150数字式母线保护装置。
2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4)请使用合格的测试仪器和设备对装置进行试验和检测。
5)装置如出现异常或需维修，请及时与本公司服务热线联系。
6)本装置的操作密码是：8888。
目录第一篇装置性能介绍 (1)1 概述 (1)1.1适用范围 (1)1.2装置主要特点 (1)1.3装置执行标准 (5)2 技术条件 (5)2.1环境条件 (5)2.2电气绝缘性能 (5)2.3机械性能 (6)2.4电磁兼容性 (7)2.5安全性能 (7)2.6热性能（过载能力） (8)2.7功率消耗 (8)2.8输出触点容量 (8)2.9装置主要功能 (9)2.10装置主要技术参数 (9)3 装置硬件 (10)3.1装置结构 (10)3.2装置功能组件概述 (11)3.3交流插件（AC） (14)3.4保护CPU插件（CPU） (15)3.5通讯管理插件（MASTER） (15)3.6开入插件（DI） (15)3.7开出插件（DO） (16)3.8电源插件（POW） (16)4装置软件 (16)4.1保护程序整体结构 (16)4.2主保护 (17)4.2辅助功能 (41)5 开箱检查 (51)6 安装调试 (52)6.1安装 (52)6.2通电前的检查 (52)6.3绝缘电阻测量 (53)6.4直流稳压电源通电检查 (54)6.5装置设置 (55)6.6软件版本号及CRC校验码检查 (58)6.7定值整定及定值区切换 (58)6.8保护压板投退 (58)6.9打印功能检查 (60)6.10开入检查 (60)6.11开出传动试验 (61)6.12模/数转换检查 (65)6.13模拟短路故障试验 (66)6.14投运 (73)7. 整定值及整定计算说明 (73)7.1差动保护 (74)7.2断路器失灵保护 (76)7.3充电保护 (77)7.4过流保护 (78)7.5系统定值 (81)7.6定值整定说明 (82)8 装置接线及端子说明 (87)8.1背板端子排布示意图 (87)8.2装置端子说明 (88)9 人机接口及其操作 (88)9.1菜单结构 (88)9.2显示流程 (88)9.3密码说明 (89)10.1装置投运前检查 (100)10.2运行中的注意事项 (101)10.3常见故障及对策 (101)11 典型保护报告分析 (102)12 运输、贮存 (102)13 附图 (102)13.1装置各插件联系图 (103)13.2装置背板后视图 (104)13.3CSC-150/1面板布置图 (105)13.4CSC-150/2模拟盘布置图 (108)13.5CSC-150/1背板端子图 (110)13.6CSC-150/2背板端子图........................................................... 错误!未定义书签。

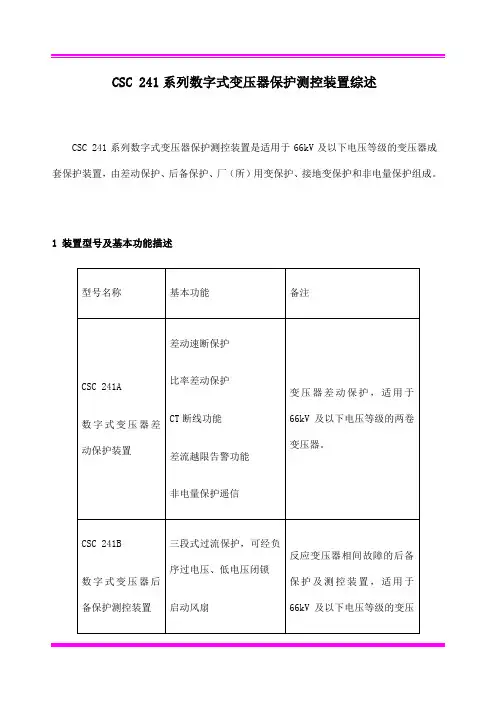

CSC 241系列数字式变压器保护测控装置综述CSC 241系列数字式变压器保护测控装置是适用于66kV及以下电压等级的变压器成套保护装置，由差动保护、后备保护、厂（所）用变保护、接地变保护和非电量保护组成。
1 装置型号及基本功能描述2 CSC 241系列数字式变压器保护配置方案3 主要技术指标及参数CSC 241A数字式变压器差动保护装置1 装置简介CSC 241A为适用于66kV及以下电压等级的两卷变压器差动保护装置，可在开关柜就地安装。
一般需与本系列CSC 241B后备保护（或CSC 241C厂用变保护）装置构成成套保护。
2 主要功能反应保护区内故障的差动速断保护；反应保护区内故障经二次谐波制动的比率差动保护；CT断线功能；差流越限告警功能；故障录波；9路遥信开入采集（包括非电量保护输出接点的采集及信息上传功能）、装置遥信变位、事故遥信；各种事件SOE等。
3 保护元件差动速断元件当任一相差动电流大于差动速断整定值时，动作于出口。
用于在变压器差动区发生严重故障情况下快速切除变压器。
差动速断定值应能躲过外部故障的最大不平衡电流和空投变压器时的励磁涌流，一般取6～12倍的额定电流。
比率差动元件为了保证内部故障时差动保护灵敏动作，同时防止外部故障时及差动各侧CT 特性不一致时暂态不平衡电流引起的误动，本装置采用三段式比率差动原理，其动作方程如下：cd d I I >1r r I I <cd r r d I I I K I +->)(1121r r r I I I ≤≤cd r r r r d I I I K I I K I +-+->)()(121222r r I I >其中，cd I 为差动保护的起动电流定值，d I 为差动电流，r I 为制动电流。
1r I 为可整定的第一拐点电流，2r I 为第二拐点电流（内部固定取为2e I ，e I 为变压器高压侧额定电流）, 1K 为可整定制动曲线斜率，2K 为内部固定的系数（取为）。
LT280系列开关柜智能微机保护单元使用说明书西安绿泰电子科技有限公司LT280系列微机保护测控装置是多年实践应用和运行经验上，吸取国内外微机保护装置现有的先进技术。
听取国内资深继电保护专家与电力自动化系统人员意见，结合中国电网运行特点和客户要求而自主研发推出的新一代微机保护测控装置，被广泛应用于电力、水利、石油、化工等行业35KV及以下电压等级系列。
作为各种电气设备的主保护或后备保护。
LT280系列装置针对不同需求客户而设计,装置具有保护.测控.通迅功能.整合了第一代微机保护装置.微机测控装置.微机操作箱功能.更加有利于国家电网自动化进程的要求,同时装置通迅功能可服务于电力自动化系统,变电站自动化系统.变配点自动化系统,完全实现了国家电网对自动化系统的要求.本装置保护功能全面可用于架空线路.电缆线路.变压器.电动机.电容器等电气一次设备的保护.在技术上继电保护满足选择性、速动性、灵敏性和可靠性四个要求。
一、装置型号定义LT280系列保护测控装置LT280-01 线路保护测控装置LT280-02 母线综合测控装置LT280-03 线路备自投保护测控装置LT280-04 变压器保护测控装置LT280-05 电动机保护测控装置LT280-06 电容器保护测控装置二、状态指示状态指示灯状态及数量与保护装置类型有关，各灯指示表示功能定义如下：序号指示灯意义颜色1 “运行”微机运行自检灯：装置正常运行时，此灯闪烁，若装置硬件或软件不正常，此灯常亮或常灭。
绿色2 “合位”微机合位指示灯：断路器合位时，此灯亮。
红色3 “分位”微机分位指示灯：断路器分位时，此灯亮。
绿色4 “动作”微机跳闸动作灯：装置正常运行时，此灯熄灭；跳闸类保护动作（发生断路器动作）后，此灯长亮；只有人为复归，此灯熄灭红色5 “告警”微机非跳闸动作灯：装置正常运行时，此灯熄灭；告警类保护动作（不发生断路器动作）后，此灯长亮；只有人为复归，此灯熄灭黄色6 “通讯”微机通迅自检灯：装置通过RS485进行远程通讯时此灯闪烁。
