半导体知识物理知识点总结半导体的电子结构决定了它的导电性质。
在半导体中，能带结构是一个关键的物理概念。
在固体中，电子的能级是分立的，因此存在一个最低能级和一个最高能级，这两个能级之间的能带被称为价带（valence band）和导带（conduction band）。
在绝缘体中，价带与导带之间存在很大的能隙，因此电子很难跃迁到导带，所以绝缘体几乎不导电；而在导体中，价带和导带之间的能隙很小，甚至可能没有能隙，因此电子可以很容易地跃迁到导带，形成电流。
而在半导体中，价带与导带之间的能隙介于绝缘体和导体之间，这使得半导体在外加电场或其他条件下，可以由绝缘体状态变成导体状态，这种特性使得半导体在电子器件中能够发挥重要作用。
半导体中电子运动的理论基础是固体物理中的布洛赫定理，根据这个定理，半导体中的价带和导带都是由大量的原子能级集合而成的。
这些原子能级之间存在能量间隙，称为带隙。
在这些能级之间的电子受到周期性结构的影响，在电场作用下不能逐渐加速而被迅速散射，这种散射使得电子不能无阻碍地在晶体中移动。
根据半导体中电子和空穴的运动情况，半导体的导电机制主要可以分为两种：电子导电和空穴导电。
在半导体中，通过加热或光照等方法，可以将一部分价带中的电子激发到导带中，这样就会在价带中留下正电荷，形成空穴。
这些被激发出来的电子和空穴以载流子的形式参与半导体的导电过程。
当外加电场作用于半导体材料时，电子和空穴会在半导体中运动，从而导致半导体中产生电流。
另外，半导体中的能带结构也与半导体材料的性能及其在器件中的应用有着密切的关系。
在半导体器件中，常见的半导体材料有硅、锗、GaAs等。
硅是最常见的半导体材料之一，由于它价格低廉、制备工艺成熟，被广泛用于半导体器件中。
锗是另一种常见的半导体材料，它的电子迁移率较高，适合用于一些高频器件。
GaAs则是一种Ⅲ-Ⅴ族化合物半导体，具有较高的电子迁移率和较高的饱和漂移速度，因此被广泛应用于高频和光电器件中。

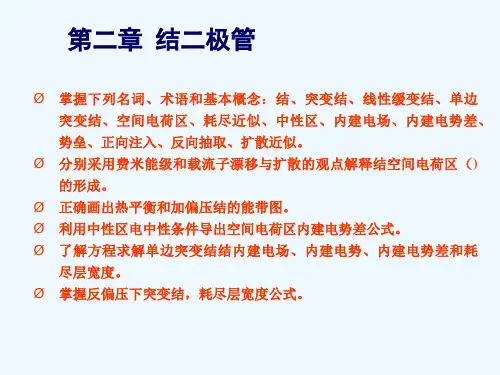

半导体器件物理复习文档PPT复习内容2.突变结：P区和N区之间的杂质分布变化陡峭的PN结。
3.线性缓变结：P区和N区之间的杂质分布变化比较缓慢，可看成是线性变化的PN结。
4.单边突变结：PN结一侧的掺杂浓度比另一侧的高得多，表示为P+N或PN+。
5.2.空间耗尽区（也即空间电荷区），耗尽层近似；耗尽近似是对实际电荷分布的理想近似，包含两个含义：（1）在冶金结附近区域，-xp（2）耗尽区以外的电荷密度处处为0。
6.正向注入（扩散），反向抽取（漂移）正偏时：扩散流大于漂移流，n区电子扩散到p区（-xp)处积累成为p区的少子；p区的空穴扩散到n区的（xn）处积累成为n区的少子。
这一过程称为正向注入。
反偏时：p区的电子漂移到n区，n区的空穴漂移到p区，这一过程称为反向抽取7.4.变容二极管，肖特基二极管，隧道二极管，长二极管，短二极管（1）工作在反偏状态下的二极管，势垒电容随反偏电压的增加而减小，称为变容二极管（2）金属和半导体形成整流接触时具有正向导通，反向截止的作用，称作肖特基二极管（3）n区和p区都为简并掺杂的pn结称为隧道二极管（4）pn结的p区和n区准中性区域的宽度远大于扩散长度时，则称这个二极管为长二极管（5）pn结轻掺杂一侧的准中性区域的宽度与扩散长度同数量级或更小时，则称这个二极管为窄基区二极管或短二极管8. 势垒电容Cj：形成空间电荷区的电荷随外加电压变化（结电容或耗尽层电容）二极管的反向偏置结电容随反向电压的增加而减小扩散电容Cd：p-n结两边扩散区中，当加正向偏压时，有少子的注入，并积累电荷，它也随外电压而变化.扩散区的电荷数量随外加电压的变化所产生的电容效应。
9.电荷存储和反向恢复时间：正偏时，电子从n区注入到p区，空穴从p区注入到n区，在耗尽层边界有少子的积累。
导致p-n结内有等量的过剩电子和空穴-电荷的存储。
突然反向时，这些存储电荷不能立即去除，消除存储的电荷有两种途径：复合和漂移。

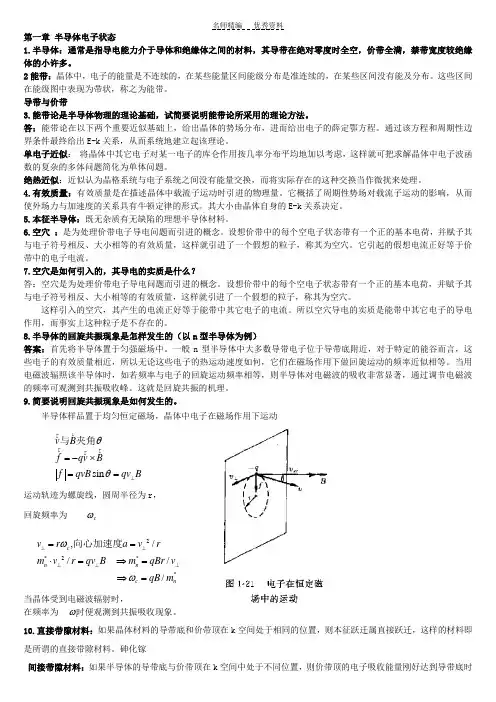

第一章 半导体电子状态1.半导体：通常是指导电能力介于导体和绝缘体之间的材料，其导带在绝对零度时全空，价带全满，禁带宽度较绝缘体的小许多。
2能带：晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。
这些区间在能级图中表现为带状，称之为能带。
导带与价带3.能带论是半导体物理的理论基础，试简要说明能带论所采用的理论方法。
答：能带论在以下两个重要近似基础上，给出晶体的势场分布，进而给出电子的薛定鄂方程。
通过该方程和周期性边界条件最终给出E-k 关系，从而系统地建立起该理论。
单电子近似： 将晶体中其它电子对某一电子的库仑作用按几率分布平均地加以考虑，这样就可把求解晶体中电子波函数的复杂的多体问题简化为单体问题。
绝热近似：近似认为晶格系统与电子系统之间没有能量交换，而将实际存在的这种交换当作微扰来处理。
4.有效质量：有效质量是在描述晶体中载流子运动时引进的物理量。
它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。
其大小由晶体自身的E-k 关系决定。
5.本征半导体：既无杂质有无缺陷的理想半导体材料。
6.空穴 ：是为处理价带电子导电问题而引进的概念。
设想价带中的每个空电子状态带有一个正的基本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。
它引起的假想电流正好等于价带中的电子电流。
7.空穴是如何引入的，其导电的实质是什么？答：空穴是为处理价带电子导电问题而引进的概念。
设想价带中的每个空电子状态带有一个正的基本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。
这样引入的空穴，其产生的电流正好等于能带中其它电子的电流。
所以空穴导电的实质是能带中其它电子的导电作用，而事实上这种粒子是不存在的。
8.半导体的回旋共振现象是怎样发生的（以n 型半导体为例）答案：首先将半导体置于匀强磁场中。
