完整word版,半导体器件物理复习题完整版

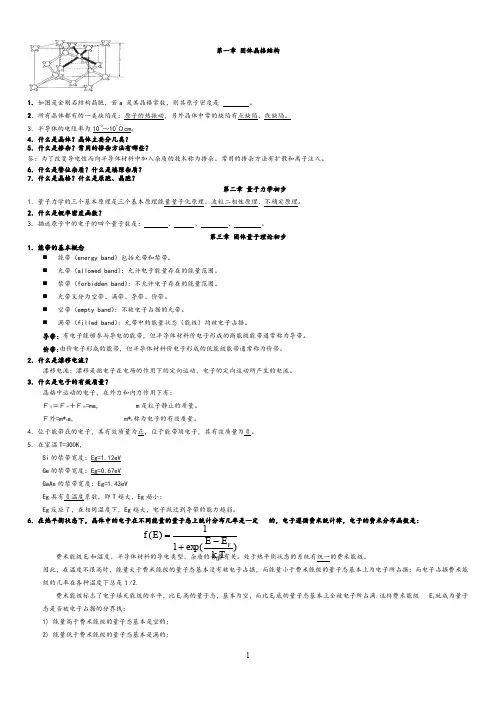

基本概念题：第一章半导体电子状态1.1半导体通常是指导电能力介于导体和绝缘体之间的材料，其导带在绝对零度时全空，价带全满，禁带宽度较绝缘体的小许多。

1.2能带晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。

这些区间在能级图中表现为带状，称之为能带。

1.2能带论是半导体物理的理论基础，试简要说明能带论所采用的理论方法。

答：能带论在以下两个重要近似基础上，给出晶体的势场分布，进而给出电子的薛定鄂方程。

通过该方程和周期性边界条件最终给出 E-k 关系，从而系统地建立起该理论。

单电子近似：将晶体中其它电子对某一电子的库仑作用按几率分布平均地加以考虑，这样就可把求解晶体中电子波函数的复杂的多体问题简化为单体问题。

绝热近似：近似认为晶格系统与电子系统之间没有能量交换，而将实际存在的这种交换当作微扰来处理。

1.2克龙尼克—潘纳模型解释能带现象的理论方法答案：克龙尼克—潘纳模型是为分析晶体中电子运动状态和 E-k 关系而提出的一维晶体的势场分布模型，如下图所示X克龙尼克—潘纳模型的势场分布利用该势场模型就可给出一维晶体中电子所遵守的薛定谔方程的具体表达式，进而确定波函数并给出 E-k 关系。

由此得到的能量分布在 k 空间上是周期函数，而且某些能量区间能级是准连续的（被称为允带），另一些区间没有电子能级（被称为禁带）。

从而利用量子力学的方法解释了能带现象，因此该模型具有重要的物理意义。

1.2导带与价带1.3有效质量有效质量是在描述晶体中载流子运动时引进的物理量。

它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。

其大小由晶体自身的 E-k 关B c n 系决定。

1.4 本征半导体既无杂质有无缺陷的理想半导体材料。

1.4 空穴空穴是为处理价带电子导电问题而引进的概念。

设想价带中的每个空电子状态带有一个正的基本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。

第七篇 题解-半导体表面与MIS 结构刘诺 编7-1、解：又因为 0V V V s G +=7-3、解：（1） 表面积累：当金属表面所加的电压使得半导体表面出现多子积累时，这就是表面积累，其能带图和电荷分布如图所示：（2） 表面耗尽：当金属表面所加的电压使得半导体表面载流子浓度几乎为零时，这就是表面耗尽，其能带图和电荷分布如图所示：（3）当金属表面所加的电压使得半导体表面的少子浓度比多子浓度多时，这就是表面反型，其能带图和电荷分布如图所示：7-3、解：理想MIS 结构的高频、低频电容-电压特性曲线如图所示； 其中AB 段对应表面积累，C 到D 段为表面耗尽，GH 和EF 对应表面反型。

7-4、解：使半导体表面达到强反型时加在金属电极上的栅电压就是开启电压。

这时半导体的表面势7-5、答：当MIS 结构的半导体能带平直时，在金属表面上所加的电压就叫平带电容。

平带电压是度量实际MIS 结构与理想MIS 结构之间的偏离程度的物理量，据此可以获得材料功函数、界面电荷及分布等材料特性参数。

7-6、解：影响MIS 结构平带电压的因素分为两种：（1）金属与半导体功函数差。

例如，当W m <W s 时，将导致C-V 特性向负栅压方向移动。

如图恢复平带在金属上所加的电压就是（2）界面电荷。

假设在SiO 2中距离金属- SiO 2界面x 处有一层正电荷，将导致C-V 特性向负栅压方向移动。

如图恢复平带在金属上所加的电压就是在实际半导体中，这两种因素都同时存在时，所以实际MIS 结构的平带电压为第六篇习题-金属和半导体接触刘诺 编6-1、什么是功函数？哪些因数影响了半导体的功函数？什么是接触势差？ 6-2、什么是Schottky 势垒？影响其势垒高度的因数有哪些？6-3、什么是欧姆接触？形成欧姆接触的方法有几种？试根据能带图分别加以分析。

6-4、什么是镜像力？什么是隧道效应？它们对接触势垒的影响怎样的？ 6-5、施主浓度为7.0×1016cm -3的n 型Si 与Al 形成金属与半导体接触，Al 的功函数为4.20eV ，Si 的电子亲和能为4.05eV ，试画出理想情况下金属-半导体接触的能带图并标明半导体表面势的数值。

第一章 半导体物理基础能带：1-1什么叫本征激发？温度越高，本征激发的载流子越多，为什么？1-2试定性说明Ge 、Si 的禁带宽度具有负温度系数的原因。

1-3、试指出空穴的主要特征及引入空穴的意义。

1-4、设晶格常数为a 的一维晶格，导带极小值附近能量E c (k)和价带极大值附近能量E v (k)分别为：2222100()()3C k k k E k m m -=＋和22221003()6v k k E k m m =－；m 0为电子惯性质量，1k a π=；a ＝0.314nm ，341.05410J s -=⨯⋅，3109.110m Kg -=⨯，191.610q C -=⨯。

试求：①禁带宽度；②导带底电子有效质量；③价带顶电子有效质量。

题解：1-1、 解：在一定温度下，价带电子获得足够的能量（≥E g ）被激发到导带成为导电电子的过程就是本征激发。

其结果是在半导体中出现成对的电子-空穴对。

如果温度升高，则禁带宽度变窄，跃迁所需的能量变小，将会有更多的电子被激发到导带中。

1-2、 解：电子的共有化运动导致孤立原子的能级形成能带，即允带和禁带。

温度升高，则电子的共有化运动加剧，导致允带进一步分裂、变宽；允带变宽，则导致允带与允带之间的禁带相对变窄。

反之，温度降低，将导致禁带变宽。

因此，Ge 、Si 的禁带宽度具有负温度系数。

1-3、准粒子、荷正电：+q ； 、空穴浓度表示为p （电子浓度表示为n ）； 、E P =-E n （能量方向相反）、m P *=-m n *。

空穴的意义：引入空穴后，可以把价带中大量电子对电流的贡献用少量空穴来描述，使问题简化。

1-4、①禁带宽度Eg 根据dk k dEc )(＝2023k m ＋2102()k k m -＝0；可求出对应导带能量极小值E min 的k 值： k min ＝143k ， 由题中E C 式可得：E min ＝E C (K)|k=k min =2104k m ；由题中E V 式可看出，对应价带能量极大值Emax 的k 值为：k max ＝0；并且E min ＝E V (k)|k=k max ＝22106k m ；∴Eg ＝E min －E max ＝221012k m ＝222012m a π ＝23423110219(1.05410)129.110(3.1410) 1.610π----⨯⨯⨯⨯⨯⨯⨯＝0.64eV②导带底电子有效质量m n2222200022833C d E dk m m m =+=；∴ 22023/8C n d E m m dk == ③价带顶电子有效质量m ’ 22206V d E dk m =-，∴2'2021/6V n d E m m dk ==- 掺杂：2-1、什么叫浅能级杂质？它们电离后有何特点？2-2、什么叫施主？什么叫施主电离？2-3、什么叫受主？什么叫受主电离？2-4、何谓杂质补偿？杂质补偿的意义何在？题解：2-1、解：浅能级杂质是指其杂质电离能远小于本征半导体的禁带宽度的杂质。

半导体器件物理复习文档PPT复习内容2.突变结：P区和N区之间的杂质分布变化陡峭的PN结。

3.线性缓变结：P区和N区之间的杂质分布变化比较缓慢，可看成是线性变化的PN结。

4.单边突变结：PN结一侧的掺杂浓度比另一侧的高得多，表示为P+N或PN+。

5.2.空间耗尽区（也即空间电荷区），耗尽层近似；耗尽近似是对实际电荷分布的理想近似，包含两个含义：（1）在冶金结附近区域，-xp（2）耗尽区以外的电荷密度处处为0。

6.正向注入（扩散），反向抽取（漂移）正偏时：扩散流大于漂移流，n区电子扩散到p区（-xp)处积累成为p区的少子；p区的空穴扩散到n区的（xn）处积累成为n区的少子。

这一过程称为正向注入。

反偏时：p区的电子漂移到n区，n区的空穴漂移到p区，这一过程称为反向抽取7.4.变容二极管，肖特基二极管，隧道二极管，长二极管，短二极管（1）工作在反偏状态下的二极管，势垒电容随反偏电压的增加而减小，称为变容二极管（2）金属和半导体形成整流接触时具有正向导通，反向截止的作用，称作肖特基二极管（3）n区和p区都为简并掺杂的pn结称为隧道二极管（4）pn结的p区和n区准中性区域的宽度远大于扩散长度时，则称这个二极管为长二极管（5）pn结轻掺杂一侧的准中性区域的宽度与扩散长度同数量级或更小时，则称这个二极管为窄基区二极管或短二极管8. 势垒电容Cj：形成空间电荷区的电荷随外加电压变化（结电容或耗尽层电容）二极管的反向偏置结电容随反向电压的增加而减小扩散电容Cd：p-n结两边扩散区中，当加正向偏压时，有少子的注入，并积累电荷，它也随外电压而变化.扩散区的电荷数量随外加电压的变化所产生的电容效应。

9.电荷存储和反向恢复时间：正偏时，电子从n区注入到p区，空穴从p区注入到n区，在耗尽层边界有少子的积累。

导致p-n结内有等量的过剩电子和空穴-电荷的存储。

突然反向时，这些存储电荷不能立即去除，消除存储的电荷有两种途径：复合和漂移。

半导体器件物理复习题其次章：1） 带隙：导带的最低点和价带的最高点的能量之差，也称能隙。

物理意义：带隙越大，电子由价带被激发到导带越难，本征载流子浓度就越低，电导率也就越低2）什么是半导体的干脆带隙和间接带隙？其价带顶部与导带最低处发生在相同动量处(p ＝0)。

因此，当电子从价带转换到导带时，不须要动量转换。

这类半导体称为干脆带隙半导体。

3）能态密度：能量介于E ～E+△E 之间的量子态数目△Z 与能量差△E 之比4）热平衡状态：即在恒温下的稳定状态.(且无任何外来干扰,如照光、压力或电场). 在恒温下,连续的热扰动造成电子从价带激发到导带，同时在价带留下等量的空穴.半导体的电子系统有统一的费米能级,电子和空穴的激发与复合达到了动态平衡，其浓度是恒定的，载流子的数量与能量都是平衡。

即热平衡状态下的载流子浓度不变。

5）费米分布函数表达式？物理意义：它描述了在热平衡状态下,在一个费米粒子系统（如电子系统）中属于能量E 的一个量子态被一个电子占据的概率。

6本征半导体价带中的空穴浓度：7）本征费米能级Ei ：本征半导体的费米能级。

在什么条件下，本征Fermi 能级靠近禁带的中心：在室温下可以近似认为费米能级处于带隙中心8）本征载流子浓度n i : 对本征半导体而言，导带中每单位体积的电子数与价带每单位体积的空穴数相同,即浓度相同，称为本征载流子浓度，可表示为n ＝p ＝n i . 或：np=n i 29) 简并半导体：当杂质浓度超过肯定数量后，费米能级进入了价带或导带的半导体。

10)非简并半导体载流子浓度:且有: n p=n i 2 其中: n 型半导体多子和少子的浓度分别为:p 型半导体多子和少子的浓度分别为: 第三章：1）迁移率：是指载流子（电子和空穴）在单位电场作用下的平均漂移速度，即载流子在电场作用下运动速度的快慢的量度，运动得越快，迁移率越大。

定义为：2）漂移电流: 载流子在热运动的同时，由于电场作用而产生的沿电场力方向的定向运动称作漂移运动。

半导体器件物理复习题一.平衡半导体：概念题：1. 平衡半导体的特征（或称谓平衡半导体的定义）所谓平衡半导体或处于热平衡状态的半导体，是指无外界（如电压、电场、磁场或温度梯度等）作用影响的半导体。

在这种情况下，材料的所有特性均与时间和温度无关。

2. 本征半导体：本征半导体是不含杂质和无晶格缺陷的纯净半导体。

3. 受主（杂质）原子：形成P 型半导体材料而掺入本征半导体中的杂质原子（般为兀素周期表中的川族兀素）。

4.施主（杂质）原子：形成N 型半导体材料而掺入本征半导体中的杂质原子（ 般为兀素周期表中的V 族兀素）。

5. 杂质补偿半导体：半导体中同一区域既含受主杂质又含施主杂质的半导体。

6. 兼并半导体：对N 型掺杂的半导体而言，电子浓度大于导带的有效状态密度， 状态密度。

费米能级低于价带顶（E F E v 0 ）。

7. 有效状态密度：8. 以导带底能量E c 为参考，导带中的平衡电子浓度:14. 本征费米能级E Fi :是本征半导体的费米能级；本征半导体费米能级的位置位于禁带中央附近，* *13 m 3 mE Fi — E c E vkTln -4 E midgap kTl nJ ； 其中禁 带宽度 24 m n4 m n15. 本征载流子浓度n i :本征半导体内导带中电子浓度等于价带中空穴浓度的浓度n 0 p o n j o 硅半导体，在103T 300K 时，n i 1.5 10 cm 。

16. 杂质完全电离状态：当温度高于某个温度时， 掺杂的所有施主杂质失去一个电子成为带正电的电离施主杂质；掺杂的所有受主杂质获得一个电子成为带负电的电离受主杂质，称谓杂质完全电离状态。

17. 束缚态：在绝对零度时，半导体内的施主杂质与受主杂质成电中性状态称谓束缚态。

束缚态时，半导体内的电子、空穴浓度非常小。

18. 本征半导体的能带特征：n 0 N c exp吕」其含义是：导带中的平衡电子浓度等于导带中的有效状态密度乘kT9.以价带顶能量E v 为参考，价带中的平衡空穴浓度：E F E v P o N v exp ----------------kT其含义是：价带中的平衡空穴浓度等于价带中的有效状态密度乘* 3/24 2m p11•价带量子态密度函数 g v E ------------------ 3hE v E12.导带中电子的有效状态密度h 2E gE c本征半导体费米能级的位置位于禁带中央附近， 且跟温度有关。

一、选择题1.与绝缘体相比，半导体的价带电子激发到导带所需要的能量（ B ）。

A. 比绝缘体的大B.比绝缘体的小C. 和绝缘体的相同2.受主杂质电离后向半导体提供（ B ），施主杂质电离后向半导体提供（ C ），本征激发向半导体提供（ A ）。

A. 电子和空穴B.空穴C. 电子3.对于一定的N型半导体材料，在温度一定时，减小掺杂浓度，费米能级会（ B ）。

A.上移B.下移C.不变4.在热平衡状态时，P型半导体中的电子浓度和空穴浓度的乘积为常数，它和（ B ）有关A.杂质浓度和温度B.温度和禁带宽度C.杂质浓度和禁带宽度D.杂质类型和温度5.MIS结构发生多子积累时，表面的导电类型与体材料的类型（ B ）。

A.相同B.不同C.无关6.空穴是( B )。

A.带正电的质量为正的粒子B.带正电的质量为正的准粒子C.带正电的质量为负的准粒子D.带负电的质量为负的准粒子7.砷化稼的能带结构是（ A ）能隙结构。

A. 直接B.间接8. 将Si 掺杂入GaAs 中，若Si 取代Ga 则起（ A ）杂质作用，若Si 取代As 则起（ B ）杂质作用。

A. 施主B. 受主C. 陷阱D. 复合中心9. 在热力学温度零度时，能量比F E 小的量子态被电子占据的概率为（ D ），当温度大于热力学温度零度时，能量比F E 小的量子态被电子占据的概率为（ A ）。

A. 大于1/2B. 小于1/2C. 等于1/2D. 等于1E. 等于010. 如图所示的P 型半导体MIS 结构的C-V 特性图中，AB 段代表（ A ），CD 段代表（B ）。

A. 多子积累B. 多子耗尽C. 少子反型D. 平带状态11. P 型半导体发生强反型的条件（ B ）。

A. ⎪⎪⎭⎫ ⎝⎛=i A S n N q T k V ln 0B. ⎪⎪⎭⎫ ⎝⎛≥i A S n N q T k V ln 20 C. ⎪⎪⎭⎫ ⎝⎛=i D S n N q T k V ln 0 D. ⎪⎪⎭⎫ ⎝⎛≥i D S n N q T k V ln 2012. 金属和半导体接触分为：（ B ）。

半导体物理复习试题及答案复习资料一、选择题1、下面关于晶体结构的描述，错误的是（）A 晶体具有周期性的原子排列B 晶体中原子的排列具有长程有序性C 非晶体的原子排列没有周期性D 所有晶体都是各向同性的答案：D解释：晶体具有各向异性，而非各向同性。

2、半导体中的施主杂质能级（）A 位于导带底附近B 位于价带顶附近C 位于禁带中央D 靠近价带顶答案：A解释：施主杂质能级靠近导带底，容易向导带提供电子。

3、本征半导体的载流子浓度随温度升高而（）A 不变B 减小C 增大D 先增大后减小答案：C解释：温度升高，本征激发增强，载流子浓度增大。

4、下面关于 PN 结的描述，正确的是（）A PN 结空间电荷区中的内建电场方向由 N 区指向 P 区B 正向偏置时，PN 结电流很大C 反向偏置时，PN 结电流很小且趋于饱和D 以上都对答案：D解释：PN 结空间电荷区中的内建电场方向由 N 区指向 P 区，正向偏置时多数载流子扩散电流大，反向偏置时少数载流子漂移电流小且趋于饱和。

5、金属和半导体接触时，如果形成阻挡层，那么半导体表面是（）A 积累层C 反型层D 以上都可能答案：B解释：形成阻挡层时，半导体表面通常是耗尽层。

二、填空题1、常见的半导体材料有_____、＿____和_____等。

答案：硅、锗、砷化镓2、半导体中的载流子包括_____和_____。

答案：电子、空穴3、施主杂质的电离能_____受主杂质的电离能。

（填“大于”或“小于”）答案：小于4、当半导体处于热平衡状态时，其费米能级_____。

（填“恒定不变”或“随温度变化”）答案：恒定不变5、异质结分为_____异质结和_____异质结。

答案：突变异质结、缓变异质结1、简述半导体中施主杂质和受主杂质的作用。

答：施主杂质在半导体中能够提供电子，使其成为主要的导电载流子，增加半导体的电导率。

受主杂质能够接受电子，产生空穴，使空穴成为主要的导电载流子，同样能提高半导体的电导率。

半导体物理复习试题精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】半导体复习试题1．对于大注入下的直接辐射复合，非平衡载流子的寿命与（D ）A. 平衡载流子浓度成正比B. 非平衡载流子浓度成正比C. 平衡载流子浓度成反比D. 非平衡载流子浓度成反比2．有3个硅样品，其掺杂情况分别是：含铝1×10-15cm-3乙.含硼和磷各1×10-17cm-3丙.含镓1×10-17cm-3室温下，这些样品的电阻率由高到低的顺序是（C ）A. 甲乙丙B. 甲丙乙C. 乙甲丙D. 丙甲乙3．有效复合中心的能级必靠近( A )禁带中部 B.导带 C.价带 D.费米能级4．当一种n型半导体的少子寿命由直接辐射复合决定时，其小注入下的少子寿命正比于（C ）A.1/n0B.1/△nC.1/p0D.1/△p5．以下4种半导体中最适合于制作高温器件的是（ D ）A. SiB. GeC. GaAsD. GaN6. 半导体的晶格结构式多种多样的，常见的Ge和Si材料，其原子均通过共价键四面体相互结合，属于金刚石结构；与Ge和Si晶格结构类似，两种不同元素形成的化合物半导体通过共价键四面体还可以形成闪锌矿和纤锌矿等两种晶格结构。

7. 如果电子从价带顶跃迁到导带底时波矢k不发生变化，则具有这种能带结构的半导体称为直接禁带半导体，否则称为间接禁带半导体，那么按这种原则分类，GaAs属于直接禁带半导体。

8. 半导体载流子在输运过程中，会受到各种散射机构的散射，主要散射机构有晶格振动散射、电离杂质散射、中性杂质散射、位错散射、载流子间的散射和等价能谷间散射。

9. 半导体中的载流子复合可以有很多途径，主要有两大类：带间电子-空穴直接复合和通过禁带内的复合中心进行复合。

10. 反向偏置pn结，当电压升高到某值时，反向电流急剧增加，这种现象称为pn结击穿，主要的击穿机理有两种：雪崩击穿和隧道击穿。

半导体物理器件原理（期末试题大纲）指导老师：陈建萍一、简答题（共6题，每题4分）。

代表试卷已出的题目1、耗尽区：半导体内部净正电荷与净负电荷区域，因为它不存在任何可动的电荷,为耗尽区（空间电荷区的另一种称呼）。

2、势垒电容：由于耗尽区内的正负电荷在空间上分离而具有的电容充放电效应，即反偏Fpn结的电容。

3、Pn结击穿：在特定的反偏电压下,反偏电流迅速增大的现象。

、欧姆接触：金属半导体接触电阻很低,且在结两边都能形成电流的接触.5、饱和电压：栅结耗尽层在漏端刚好夹断时所加的漏源电压。

、阈值电压：达到阈值反型点所需的栅压。

、基区宽度调制效应：随C-E结电压或C-B结电压的变化，中性基区宽度的变化。

8、截止频率:共发射极电流增益的幅值为1时的频率。

9、厄利效应:基带宽度调制的另一种称呼(晶体管有效基区宽度随集电结偏置电压的变化而变化的一种现象）10、隧道效应：粒子穿透薄层势垒的量子力学现象。

11、爱因斯坦关系：扩散系数和迁移率的关系:12、扩散电容：正偏pn结内由于少子的存储效应而形成的电容.、空间电荷区:冶金结两侧由于n区内施主电离和p区内受主电离而形成的带净正电荷与净负电荷的区域.14、单边突变结:冶金结的一侧的掺杂浓度远大于另一侧的掺杂浓度的pn结。

15、界面态：氧化层—-半导体界面处禁带宽度中允许的电子能态。

16、平带电压:平带条件发生时所加的栅压,此时在氧化层下面的半导体中没有空间电荷区。

17、阈值反型点：反型电荷密度等于掺杂浓度时的情形.18、表面散射:当载流子在源极和源漏极漂移时,氧化层--半导体界面处载流子的电场吸引作用和库伦排斥作用.19、雪崩击穿：由雪崩倍增效应引起的反向电流的急剧增大，称为雪崩击穿.20、内建电场：n区和p区的净正电荷和负电荷在冶金结附近感生出的电场叫内建电场，方向由正电荷区指向负电荷区，就是由n区指向p区。

21、齐纳击穿：在重掺杂pn结内,反偏条件下结两侧的导带与价带离得非常近，以至于电子可以由p区的价带直接隧穿到n区的导带的现象。
