【合肥工业大学】【半导体器件物理】试卷含答案剖析

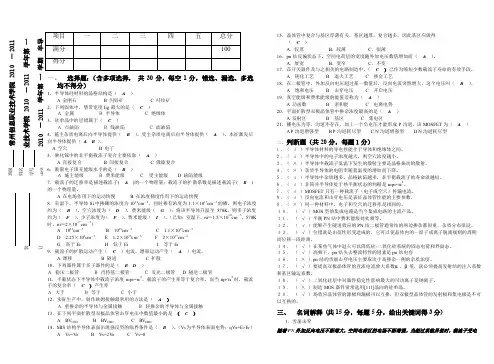

半导体物理期末试卷(含部分答案半导体物理,考试,复习,试卷一、填空题1．纯净半导体Si中掺错误！未找到引用源。

族元素的杂质，当杂质电离时释放电子。

这种杂质称施主杂质；相应的半导体称N 型半导体。

2．当半导体中载流子浓度的分布不均匀时，载流子将做扩散运动；在半导体存在外加电压情况下，载流子将做漂移运动。

3．nopo=ni2标志着半导体处于平衡状态，当半导体掺入的杂质含量改变时，乘积nopo改变否？不变；当温度变化时，nopo改变否？改变。

4．非平衡载流子通过复合作用而消失，非平衡载流子的平均生存时间叫做寿命τ，寿命τ与复合中心在禁带中的位置密切相关，对于强p型和强n型材料，小注入时寿命τn为，寿命τp为5．迁移率是反映载流子在电场作用下运动难易程度的物理量，扩散系数是反映有浓度梯度时载n爱因斯坦关系式。

6．半导体中的载流子主要受到两种散射，它们分别是电离杂质散射和晶格振动散射。

前者在电离施主或电离受主形成的库伦势场下起主要作用，后者在温度高下起主要作用。

7．半导体中浅能级杂质的主要作用是影响半导体中载流子浓度和导电类型；深能级杂质所起的主要作用对载流子进行复合作用。

8、有3个硅样品，其掺杂情况分别是：甲含铝1015cm-3 乙. 含硼和磷各1017 cm-3 丙含镓1017 cm-3 室温下，这些样品的电阻率由高到低的顺序是乙甲丙。

样品的电子迁移率由高到低的顺序是甲丙乙。

费米能级由高到低的顺序是乙甲丙。

9．对n型半导体，如果以EF和EC的相对位置作为衡量简并化与非简并化的标准，那么EC EF 2k0T为非简并条件；0 EC EF 2k0T为弱简并条件；EC EF 010．当P-N结施加反向偏压增大到某一数值时，反向电流密度突然开始迅速增大的现象称为PN结击穿，其种类为：雪崩击穿、和齐纳击穿（或隧道击穿）。

11．指出下图各表示的是什么类型半导体？12. 以长声学波为主要散射机构时，电子迁移率μn与温度的-3/2 次方成正比13 半导体中载流子的扩散系数决定于其中的载流子的浓度梯度。

半导体物理试卷四参考答案及评分标准一、选择题（每小题1分，共15分）二、填空题（每空1分，共10分）1. p A ；N A − p A2. 1/e3. N i T −32⁄4. 1qN D μn ⁄5. r n n (N t −n t )；r p pn t6. qN D ；−qN A7. d 2V (x )d 2x =−qN D εr ε0⁄⁄三、简答题（每小题6分，共30分）1. 从实际硅晶体角度和能带角度说明，什么叫本征激发？产生本征激发所需的能量必须符合什么条件？ 参考答案：从实际硅晶体角度来说，本征激发就是共价键上的电子被激发成为自由电子的过程。

（2分）从能带角度来说，本征激发就是价带电子被激发成为导带电子的过程。

（2分） 产生本征激发所需的能量必须大于等于带隙宽度。

（2分）2. 以n 型半导体为例，与非简并半导体相比较，简述简并半导体及其特征，包括杂质浓度、费米能级位置、导带中电子服从的统计分布、杂质电离情况、杂质电离能和禁带宽度变化。

参考答案：简并半导体杂质浓度更大。

费米能级与导带底重合甚至进入导带。

导带中电子服从费米分布。

室温情况下杂质不能充分电离。

杂质电离能和禁带宽度都减小。

会出现杂质带导电。

（每要点1分）3. 简述最有效复合中心的特点及其对非平衡载流子寿命的影响。

若有杂质元素硼、铝、磷、砷、金、铜可供选择，在制造硅光电开关器件时，需选择哪些元素进行掺杂，并简要说明原因。

参考答案：最有效复合中心对电子和空穴的俘获系数相等（1分）。

能级位置接近禁带中线（1分）。

最有效复合中心的存在将缩短非平衡载流子寿命（1分）。

在制造硅光电开关器件时，通常选取金、铜进行掺杂，因为它们在硅的禁带中引入深能级，而其它杂质如硼、铝、磷、砷在禁带中产生浅能级（3分）。

4. 简述平衡p -n 结有哪些特征？参考答案：平衡p-n 结特征：流过p-n 结的净电流为零(1分)；这时空间电荷的数量一定(1分)；空间电荷区的厚度一定(1分)；内建电场大小一定(1分)；势垒高度一定(1分)；有统一的费米能级(1分)。

半导体物理学试题及答案半导体物理学试题及答案(一) 一、选择题1、如果半导体中电子浓度等于空穴浓度，则该半导体以( A )导电为主;如果半导体中电子浓度大于空穴浓度，则该半导体以( E )导电为主;如果半导体中电子浓度小于空穴浓度，则该半导体以( C )导电为主。

A、本征B、受主C、空穴D、施主E、电子2、受主杂质电离后向半导体提供( B )，施主杂质电离后向半导体提供( C )，本征激发向半导体提供( A )。

A、电子和空穴B、空穴C、电子3、电子是带( B )电的( E );空穴是带( A )电的( D )粒子。

A、正B、负C、零D、准粒子E、粒子4、当Au掺入Si中时，它是( B )能级，在半导体中起的是( D )的作用;当B掺入Si中时，它是( C )能级，在半导体中起的是( A )的作用。

A、受主B、深C、浅D、复合中心E、陷阱5、MIS结构发生多子积累时，表面的导电类型与体材料的类型( A )。

A、相同B、不同C、无关6、杂质半导体中的载流子输运过程的散射机构中，当温度升高时，电离杂质散射的概率和晶格振动声子的散射概率的变化分别是( B )。

A、变大，变小;B、变小，变大;C、变小，变小;D、变大，变大。

7、砷有效的陷阱中心位置(B )A、靠近禁带中央B、靠近费米能级8、在热力学温度零度时，能量比EF小的量子态被电子占据的概率为( D )，当温度大于热力学温度零度时，能量比EF小的量子态被电子占据的概率为( A )。

A、大于1/2B、小于1/2C、等于1/2D、等于1E、等于09、如图所示的P型半导体MIS结构的C-V特性图中，AB段代表( A)，CD段代表( B )。

A、多子积累B、多子耗尽C、少子反型D、平带状态10、金属和半导体接触分为：( B )。

A、整流的肖特基接触和整流的欧姆接触B、整流的肖特基接触和非整流的欧姆接触C、非整流的肖特基接触和整流的欧姆接触D、非整流的肖特基接触和非整流的欧姆接触11、一块半导体材料，光照在材料中会产生非平衡载流子，若光照忽然停止t??后，其中非平衡载流子将衰减为原来的( A )。

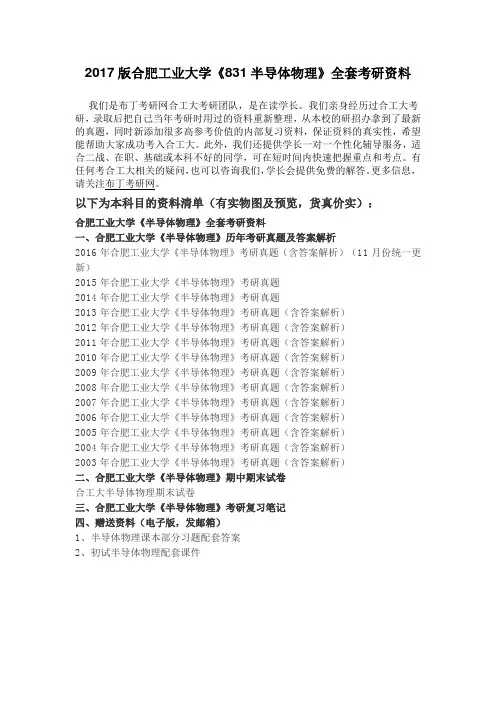

2017版合肥工业大学《831半导体物理》全套考研资料我们是布丁考研网合工大考研团队，是在读学长。
