08-05：变风量末端装置动作试验记录

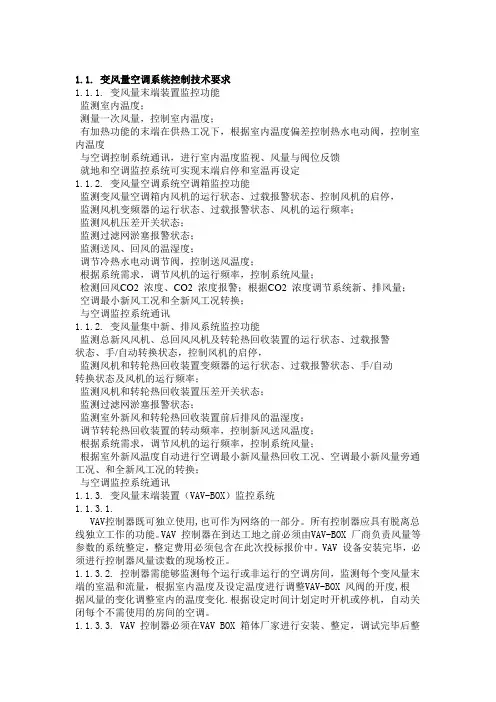

1.1. 变风量空调系统控制技术要求

1.1.1. 变风量末端装置监控功能

监测室内温度；

测量一次风量，控制室内温度；

有加热功能的末端在供热工况下，根据室内温度偏差控制热水电动阀，控制室

内温度

与空调控制系统通讯，进行室内温度监视、风量与阀位反馈

就地和空调监控系统可实现末端启停和室温再设定

1.1.2. 变风量空调系统空调箱监控功能

监测变风量空调箱内风机的运行状态、过载报警状态、控制风机的启停，

监测风机变频器的运行状态、过载报警状态、风机的运行频率；

监测风机压差开关状态；

监测过滤网淤塞报警状态；

监测送风、回风的温湿度；

调节冷热水电动调节阀，控制送风温度；

根据系统需求，调节风机的运行频率，控制系统风量；

检测回风CO2 浓度、CO2 浓度报警；根据CO2 浓度调节系统新、排风量；

空调最小新风工况和全新风工况转换；

与空调监控系统通讯

1.1.2. 变风量集中新、排风系统监控功能

监测总新风风机、总回风风机及转轮热回收装置的运行状态、过载报警

状态、手/自动转换状态，控制风机的启停，

监测风机和转轮热回收装置变频器的运行状态、过载报警状态、手/自动

转换状态及风机的运行频率；

监测风机和转轮热回收装置压差开关状态；

监测过滤网淤塞报警状态；

监测室外新风和转轮热回收装置前后排风的温湿度；

调节转轮热回收装置的转动频率，控制新风送风温度；

根据系统需求，调节风机的运行频率，控制系统风量；

根据室外新风温度自动进行空调最小新风量热回收工况、空调最小新风量旁通

工况、和全新风工况的转换；

与空调监控系统通讯

1.1.3. 变风量末端装置（VAV-BOX）监控系统

1.1.3.1.

VAV控制器既可独立使用,也可作为网络的一部分。所有控制器应具有脱离总

线独立工作的功能。VAV 控制器在到达工地之前必须由VAV-BOX 厂商负责风量等

参数的系统整定，整定费用必须包含在此次投标报价中。VAV 设备安装完毕，必

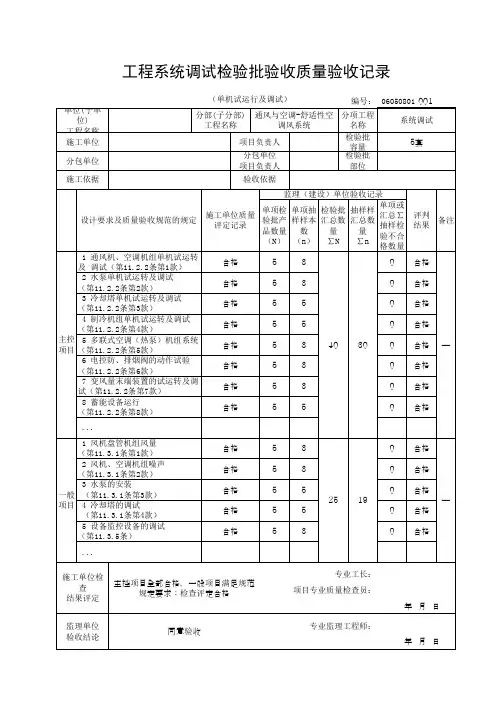

工程系统调试检验批验收质量验收记录

（单机试运行及调试）编号：06050801001系统调试

施工单位项目负责人检验批容量5套单位(子单位)工程名称分部(子分部)工程名称通风与空调-舒适性空调风系统分项工程名称

施工依据验收依据分包单位分包单位项目负责人检验批部位

评判结果备注单项检验批产品数量（N）单项抽样样本数（n）检验批汇总数量∑N抽样样汇总数量∑n单项或汇总∑抽样检验不合格数量设计要求及质量验收规范的规定施工单位质量评定记录监理（建设）单位验收记录

主控项目 1 通风机、空调机组单机试运转及 调试（第11.2.2条第1款）合格53 2 水泵单机试运转及调试（第11.2.2条第2款）合格53 3 冷却塔单机试运转及调试（第11.2.2条第3款）合格55 4 制冷机组单机试运转及调试（第11.2.2条第4款）合格5

—0合格

0合格

合格

合格

合格50合格 5 多联式空调（热泵）机组系统（第11.2.2条第5款）合格530合格40300合格

7 变风量末端装置的试运转及调试（第11.2.2条第7款）合格530 6 电控防、排烟阀的动作试验（第11.2.2条第6款）合格530

... 8 蓄能设备运行（第11.2.2条第8款）合格550

—0合格

0合格一般项目 1 风机盘管机组风量（第11.3.1条第1款）合格53 2 风机、空调机组噪声（第11.3.1条第2款）合格53 3 水泵的安装 （第11.3.1条第3款）合格55 4 冷却塔的调试 （第11.3.1条第4款）合格5

...50合格 5 设备监控设备的调试（第11.3.5条）合格530合格25190合格

监理单位验收结论 专业监理工程师： 年 月 日同意验收主控项目全部合格，一般项目满足规范规定要求；检查评定合格施工单位检查结果评定 专业工长： 项目专业质量检查员： 年 月 日

VAV变风量空调系统 调试方案 VAV变风量空调系统调试方案

目 录 1.调试组织 ........................................................ 1 2.调试内容 ........................................................ 1 3.调试计划 ........................................................ 2 4.调试验收步骤 .................................................... 2 5.调试方案 ........................................................ 2 5.1 准备工作及要求 ................................................ 2 5.2变风量末端的调试方案 .......................................... 4 5.2.1变风量末端及末端控制器的调试程序 ....................... 4 5.2.2调试步骤 ............................................... 4 5.3 变风量末端的标定方案 .......................................... 5 5.4 VAV控制系统调试方案 ......................................... 10 5.4.1调试流程图 ............................................ 11 5.4.2仪器仪表要求 .......................................... 12 5.4.3主要仪表、工具 ........................................ 12 5.4.4作业条件 .............................................. 12 5.4.5运转调试前工作准备 .................................... 12 5.4.6调试工艺程序 .......................................... 12 5.4.7系统风量测试调整时应注意的问题 ........................ 14 5.4.8 VAV控制系统控制线路检查 .............................. 14 5.4.9敏感元件和测量元件的装设地点要求 ...................... 14 5.4.10调节器及检测仪表单体性能校验 ......................... 14 5.4.11自动调节系统及检测仪表联动校验 ....................... 15 5.4.12空调系统综合效果测定 ................................. 15 5.4.13资料整理、编制交工调试报告 ........................... 15 5.5 VAV控制系统调试的实施步骤 ................................... 16 5.5.1线缆测试 .............................................. 16 5.5.2单体设备调试 .......................................... 16 5.5.3单项系统调试 .......................................... 16 5.5.4系统联动调试 .......................................... 16 5.5.5系统集成调试 .......................................... 17 5.5.6空调自控系统调试应具备的条件 .......................... 17 5.5.7试运行和调试程序 ...................................... 17 5.5.8试运行与调试准备工作 .................................. 18 5.5.9试运行与调试的工艺方法 ................................ 19 5.5.10系统风量测试 ......................................... 20 5.5.11新/排风系统调试 ...................................... 20 5.5.12过度季新风系统 ....................................... 21 5.5.13系统的综合效能测定 ................................... 21 6.VAV变风量自控及管理系统技术方案 ................................ 22 6.1 节能控制方案 ................................................. 22 6.1.1提高室内温湿度控制精度 ................................ 22 6.1.2新风量控制 ............................................ 23 6.1.3机电设备最佳启停控制 .................................. 23 6.1.4空调水系统平衡与变流量管理 ............................ 24 6.1.5克服暖通设计带来的设备容量冗余 ........................ 25

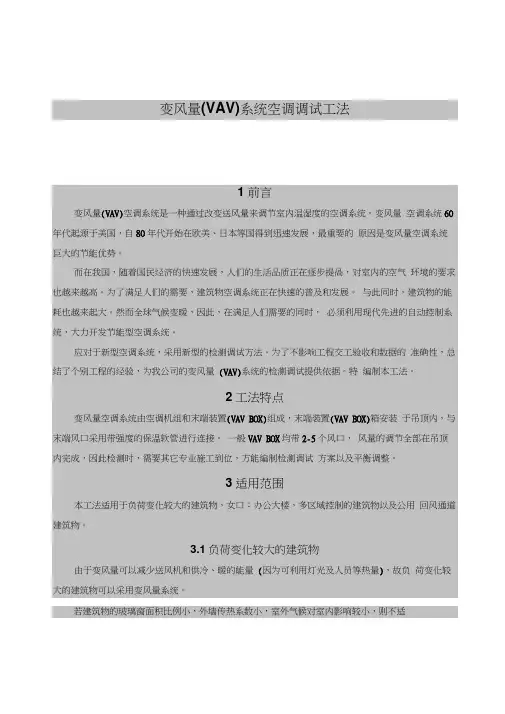

变风量(VAV)系统空调调试工法

1 前言

变风量(VAV)空调系统是一种通过改变送风量来调节室内温湿度的空调系统。变风量 空调系统60年代起源于美国，自80年代开始在欧美、日本等国得到迅速发展，最重要的 原因是变风量空调系统巨大的节能优势。

而在我国，随着国民经济的快速发展，人们的生活品质正在逐步提咼，对室内的空气 环境的要求也越来越高。为了满足人们的需要，建筑物空调系统正在快速的普及和发展。 与此同时，建筑物的能耗也越来起大。然而全球气候变暖，因此，在满足人们需要的同时， 必须利用现代先进的自动控制系统，大力开发节能型空调系统。

应对于新型空调系统，采用新型的检测调试方法。为了不影响工程交工验收和数据的 准确性，总结了个别工程的经验，为我公司的变风量 (VAV)系统的检测调试提供依据。特 编制本工法。

2工法特点

变风量空调系统由空调机组和末端装置(VAV BOX)组成，末端装置(VAV BOX)箱安装 于吊顶内，与末端风口采用带强度的保温软管进行连接。 一般VAV BOX均带2-5个风口， 风量的调节全部在吊顶内完成，因此检测时，需要其它专业施工到位，方能编制检测调试 方案以及平衡调整。

3适用范围

本工法适用于负荷变化较大的建筑物，女口：办公大楼，多区域控制的建筑物以及公用 回风通道建筑物。

3.1负荷变化较大的建筑物

由于变风量可以减少送风机和供冷、暖的能量 (因为可利用灯光及人员等热量)，故负 荷变化较大的建筑物可以采用变风量系统。

若建筑物的玻璃窗面积比例小，外墙传热系数小，室外气候对室内影响较小，则不适合采用变风量系统。因为部分气候时的负荷能量较小。

例如办公大楼，一旦建筑物内有人员聚集和灯光关闭开启， 负荷就接近尖峰；人员离 开和灯光关闭负荷就变小，因此负荷变化较大。

3.2多区域控制的建筑物

多区瑾控制的建筑物适合采用变风量系统，因此变风量系统在设备安装上比较灵活， 因此用于多区域时，比一般传统的系统更为经济节能。
