管桩质量检验评定表

预应力砼管桩质量标准（GB13476）先张法预应力混凝土管桩 GB13476-1992出处：中华人民共和国国家标准作者：未知更新时间：2004年12月2日10:11 主题内容与适用范围本标准规定了先张法预应力混凝土管桩(以下简称管桩)的产品分类、技术要求、试验方法、检验规则和标志、产品合格证、贮存、运输等。

本标准适用于工业与民用建筑、铁路、公路、港口、水利等工程使用的离心成型先张法预应力混凝土管桩。

2 引用标准GB 175 硅酸盐水泥、普通硅酸盐水泥GB 700 普通碳素结构技术条件GB 701 普通低碳钢热轧圆盘条GB 1344 矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥GB 1499 钢筋混凝土用钢筋GB 4463 预应力混凝土用热处理钢筋GB 5223 预应力混凝土用钢丝GB 5224 预应力混凝土用钢绞线GB 8076 混凝土外加剂GBJ 81 普通混凝土力学性能试验方法GBJ 107 混凝土强度检验评定标准GBJ 204 钢筋混凝土工程施工及验收规范JGJ 52 普通混凝土用砂质量标准及检验方法JGJ 53 普通混凝土用碎石或卵石质量标准及检验方法JGJ 63 混凝土拌合用水标准3 产品分类3 .1 产品品种管桩按混凝土强度等级分为预应力混凝土管桩(代号PC)和高强预应力混凝土管桩(代号P HC)。

3 2产品规格、类型管桩按外径分为300，350，400，450，500，550，600，800和1000mm等规格，按抗裂弯矩的大小分为A型、AB型和B型。

3 3产品等级管桩按外观质量及尺寸偏差分为优等品、一等品和合格品。

3 4结构尺寸3 4 1管桩的结构形状和基本尺寸应符合图1和表1的规定。

表1 管桩基本尺寸_______________________________________________________________________________ _外径D 最小壁厚tmin，mm 类型长度L，mmm PC PHC 7 8 9 10 11 12 13 14 15A ○○○○○300 60 60 A B ○○○○○B ○○○○○A ○○○○○350 65 60 A B ○○○○○B ○○○○○A ○○○○○○400 75 65 A B ○○○○○○B ○○○○○○A ○○○○○○450 80 70 A B ○○○○○○B ○○○○○○A ○○○○○○500 90 80 A B ○○○○○○B ○○○○○○A ○○○○○○550 90 85 A B ○○○○○○B ○○○○○○A ○○○○○○○○○600 100 90 A B ○○○○○○○○○ B ○○○○○○○○○A ○○○○○○○○○800 120 110 A B ○○○○○○○○○B ○○○○○○○○○A ○○○○○○○○○1000 140 130 A B ○○○○○○○○○B ○○○○○○○○○_____________________________________________________________________________ 注：根据供需双方协议也可生产长度小于7m的管桩。

预应力混凝土预制桩产品质量见证取样检测细则
苏州市住房和城乡建设局
二0一三年八月
预应力混凝土预制桩产品质量
见证取样检测细则
一、总则
本细则适用于针对苏州市住宅工程和其他类型工程进场预应力混凝土预制桩（以下简称“预制桩”）产品质量的见证取样检测。

二、预制桩分类
预制桩分类、执行标准及图集见表1。

表1 预应力混凝土预制桩分类
三、抽样规则
1、抽样地点：样品在住宅工程和其他类型工程的施工现场抽取。

2、受检批组成：住宅工程按同一生产厂家、同一规格型号每进场300根预制桩组成一个受检批；其他类型工程按同一生产厂家每进场500根预制桩组成一个受检批；每一标段或单位工程当不足上述批量时仍作为一个受检批。

3、抽样方法：抽样应在建设（监理）单位、预制桩生产单位和施工单位共同见证下由施工单位从工程现场随机抽取。

4、样品数量：从受检批中抽取3根样品，其中1根为必检样品，另外2根作为备用样品封存于工程现场。

样品外壁上应加盖建设（监理）单位封样章或粘贴封样条。

5、送样要求：必检样品在建设（监理）单位见证下送符合本细则要求的检测机构检验。

四、检测项目
1、抗弯性能：包括抗裂弯矩和极限弯矩；
2、壁厚：管桩壁厚、方桩内径；
3、预应力钢筋保护层厚度；
4、端板厚度；
5、预应力钢筋直径；
6、螺旋筋直径；
7、螺旋筋间距；
8、加密区长度或区内螺旋筋圈数。

五、检测方法
预制桩检测方法见表2。

用钢直尺在同一断面相互垂直的两直径上测定四处厚度,取其平均值，精确至0。1mm。

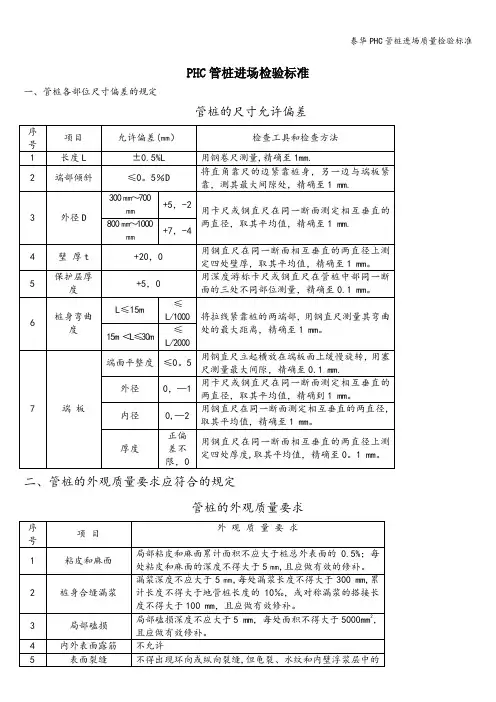

二、管桩的外观质量要求应符合的规定
管桩的外观质量要求
序号
项 目
外 观 质 量 要 求
1
粘皮和麻面
局部粘皮和麻面累计面积不应大于桩总外表面的0.5%；每处粘皮和麻面的深度不得大于5㎜,且应做有效的修补。
2
桩身合缝漏浆
漏浆深度不应大于5㎜,每处漏浆长度不得大于300mm,累计长度不得大于地管桩长度的10‰，或对称漏浆的搭接长度不得大于100mm，且应做有效修补。
800㎜～1000㎜
+7，-4
4
壁 厚t
+20，0
用钢直尺在同一断面相互垂直的两直径上测定四处壁厚，取其平均值，精确至1mm。
5
保护层厚度
+5，0
用深度游标卡尺或钢直尺在管桩中部同一断面的三处不同部位测量，精确至0.1mm。
6
桩身弯曲度
L≤15m
≤L/1000
将拉线紧靠桩的两端部，用钢直尺测量其弯曲处的最大距离，精确至1mm。
15m＜L≤30m
≤L/2000
7
端 板
端面平整度
≤0。5
用钢直尺立起横放在端板面上缓慢旋转，用塞尺测量最大间隙，精确至0.1mm.
外径
0，—1
用卡尺或钢直尺在同一断面测定相互垂直的两直径，取其平均值，精确到1mm。
内径
0,—2
用钢直尺在同一断面测定相互垂直的两直径,取其平均值，精确至1mm。
厚度
正偏差不限，0
9
内表面混凝土塌落
不允许
10
桩接头及桩套箍与混凝土结合处
漏浆深度不应大于5mm，漏浆长度不得大于周长的1/6，且应做有效修补，不允许出现空洞和蜂窝。

单位（子单位）工程质量竣工验收记录
编号：
单位（子单位）工程质量控制资料核查表
编号:
单位（子单位）工程观感质量核查表
编号:
单位（子单位）工程结构安全和使用功能性检测记录表
编号:
分部(子分部）工程质量验收记录
编号：
分项工程质量验收记录
编号：
沟槽开挖与地基处理工程检验批质量验收记录
编号：002
沟槽支护工程检验批质量验收记录
编号:
沟槽回填（刚性管道）工程检验批质量验收记录Ⅰ
编号:
沟槽回填（刚性管道)工程检验批质量验收记录
编号： 004
编号
编号
编号:
编号
编号：
编号：
编号：
编号：
钢筋混凝土管、预(自）应力混凝土管、预应力钢筒混凝土管接口连接工程检验批质量验收记录
编号：
化学建材管接口连接工程检验批质量验收记录
编号:
管道铺设工程检验批质量验收记录
编号：002
井室工程检验批质量验收记录
编号：
雨水口及支、连管工程检验批质量验收记录
编号:
编号:
（以上未列项目执行此表格）。
