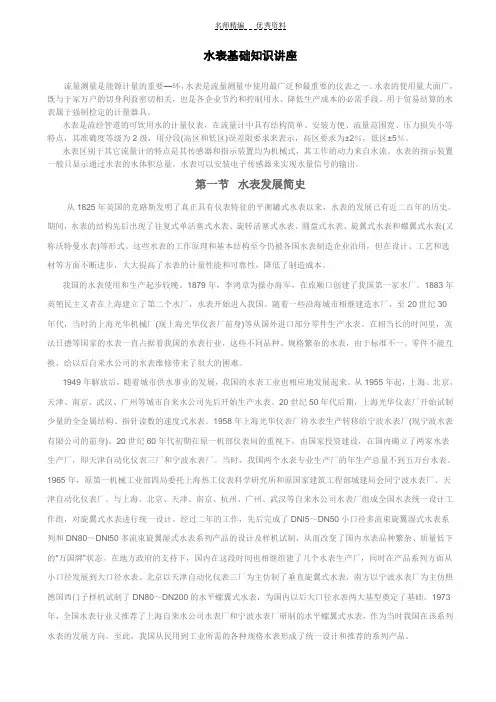

水表基本知识培训讲义 什么是水表 在测量条件下用于连续测量 记忆和显示流经测量传感器的水体积的计量仪
表。通俗地说 水表是计量水的使用量 保证供水方和用水方之间公平合理的贸易结算工具。 1 水表的型式和分类
水表的分类原则很多 按测量原理和结构形式 测量介质 测量管径 测量用途 指示值显示方式等分类是其主要的分类方法。
1.1 按测量原理 分为速度式水表和容积式水表。
旋翼式水表和螺翼式水表都属于速度式水表。它安装在封闭管道中 由一个运动元件组成 并由水流运动速度直接使其获得动力速度的水表。 容积式水表是一种具有活塞式结构 安装在封闭管道中 由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表。
1.2 按公称口径 口径在 40mm 以下的水表称为小口径水表 口径 50mm 以上的水表
称为大口径水表 小口径表的连接方式用螺纹连接 大口径表用法兰连接。
1.3 按测量用途 通常分为民用水表和工业用水表 民用水表是指用于住宅用水结算的水表 其它用途
的都归入工业用表 工业用表一般都是大口径水表。
1.4 按安装方向 一般分为水平安装水表和立式安装水表 水表度盘上用’H‘标识的水表是水平安装水
表 水表度盘上用’V‘标识的水表是立式安装水表 度盘上没有标识一般为水平安装水表 而容积式水表既可以水平安装 也可以垂直安装。
1.5 按介质温度 一般分为冷水水表和热水水表 介质温度大于 0。1 度到 40 度的水表
为冷水水表 温度 0.1 度到 90 度或 90 度以上的水表为热水水表。度盘上没有标识时一般
为冷水水表。 1.6 按介质压力 可分为普通水表和高压水表。我国普通水表的公称压力一般均为 1 兆 帕 Mpa, 超过1MPa 的各类水表为高压水表 当水表度盘上没有标识时公称压力均为1MPa.
1.7 按计数器是否浸入水中 分为湿式 干式及液封式水表 典型的性能区别在于水表的表玻璃是否承
受压力 水表机械传感器与计数器的传动是直接齿轮联动还是磁钢耦合传动。
1.7.1 湿式水表 计数器浸入水中的水表 其表玻璃承受水压 传感器与计数器的传动为齿轮
联动。该类表使用一段时间后水质的好坏会影响水表读数的清晰度。
1.7.2 干式水表 计数器不浸入水中的水表。结构上传感器与计数器的室腔隔离 水表的表
玻璃不承受水压 传感器与计数器的传动一般用磁钢传动。
1.7.3 液封水表 用于抄表的计数字轮或整个计数器全部用一定浓度的甘油等配制液体
密封的水表。密封隔离的计数器内的清晰度不受外部水质的影响 其余结构性能与湿式水表相同。仅为字轮部分液封的称为半液封或小液封。
1.8 按计数器的指示型式 一般分为 C 型表【又称指针式或模拟式】和 E 型表【又
称字轮式或字轮指针组合式 模拟与数字组合式】 1.9 按驱动叶轮的水流束数 旋翼式水表按驱动叶轮的水流束数 分为多流束水表和单流束水表【简称单流表】 1.10 按准确度等级 水表按最大允许误差分为 1 级水表和 2 级水表。国产水表大部分是 2 级水表 2 级水表的最大允许误差 从最小流量 Q1[包括 Q1]到分界流量 Q2[不包括 Q2]的低区为±5% 从分界流量 Q2[包括 Q2]到1过载流量 Q4[包括 Q4]的高区为±2% 热水水表 在高区为±3%。如果水表度盘上没有标明准确度 可视为 2 级水表。
2. 水表的型号命名
水表的型号由二节组成 第一节由四位字母组成。第一位字母 L,,是产品所属的大类代 号 水表归属流量仪表类别 第二位字母 X,,是产品所属的小类 即水表。第三 四位表示 该产品的工作原理 结构 功能特点等。第三位字母规定如下
S——代表旋翼式水表 L——代表水平螺翼式水表
——代表垂直螺翼式水表 ——代表复式水表 R——代表定量水表
F
D
第四位字母规定如下 ——代表立式水表 ——代表热水水表
R——代表正逆流水表 L ——代表干式水表 N G
Y——代表液封水表 C——代表可拆卸式水表 第二节由数字和字母组成 数字表示水表的公称口径 字母代表指示装置型式和产品设
计顺序号。
2.1 水表型号示例释义
LXS—15C~50C 旋翼湿式 C 型水表。度盘计数器为指针式
LXS—15E~50E 旋翼湿式 E 型水表。度盘计数器为数字字论组合式
LXSG—15E~50E 旋翼干式 E 型水表 度盘计数器为数字字轮组合式。 LXSY—15E~59E 旋翼液封式 E 型水表 度盘计数器为数字字轮组合式。 LXL—80C~200C 水平螺翼式 C 型水表 度盘计数器为指针式。
LXL—80E~200E 水平螺翼式 E 型水表 度盘计数器为数字字轮组合式。LXLG—
80E~200E 水平螺翼干式 E 型水表 度盘计数器为数字字轮组合式。
LXLC—80E~200E 可拆卸水平螺翼干式 E 型表 度盘计数器为数字字轮组合式
LXR—80~200E 垂直螺翼式 E 型水表 度盘计数器为数字字轮组合式。 LXF—50~200 螺翼式复式水表。
LXSL—15C~50C 旋翼立式 C 型水表 度盘计数器为指针式。
LXSG—15D~25D 旋翼干式单流束水表。
3 水表的流量特性 水表的流量特性由常用流量 分界流量 最小流量 过载流量确定。
3.1 流量特性名词解释 ,
流量 流过水表的实际体积与该体积流过水表所用时间之商。 3.1.1 ;
3.1.2 实际体积 任意时间内流过水表的水的总体积。实际体积是水表的被测量。
3.1.3 指示体积 对应于实际体积 水表所显示的水的体积。
3.1.4 常用流量 Q3 额定工作条件下的最大流量 在此流量下 水表应正常工作并符合最大允许误差要
求。它是水表正常工作的重要参数。
3.1.5 过载流量 Q4; 要求水表在短时间内能符合最大允许误差要求 随后在额定工作条件下仍能保
持计量特性的最大大流量。Q4=1.25Q3. 这里短时间的参考定义为 一天内不超过 1 小时 一年内不超过 200 小时。 3.1.6 最小流量 Q1 要求水表的示值符合最大允许流量的最低流量。 3.1.7 分界流量 Q2; 介于常用流量和分界流量之间 把水表流量范围分为高区和低区的流量。高区和低
区各有相应的最大允许误差。
3.1.8 量程比 常用流量 Q3 和最小流量 Q1 的比值。也可用 R 加数字表示 如 R80 表示
Q3/Q1=80. 它是衡量水表测量范围的重要参数。在水表度盘上必须标示
2 3.1.9 比值 Q2/Q1 是水表计量性能的重要参数 比值不等于 1.6 时 必须在度盘上标示 符合标准规定的比值。
4 计量单位
4,1 体积 立方米 符号 m3. 1 立方米=1000 升。 4.2 流量 立方米每小时或升每小时 符号 m3/h, l/h 1m3/h=1000l/h.
5.公称口径【标称口径】 水表口径的内径标称值。通常以大写字母 “DN”加数字加单 位表示 如
DN15mm,
6.最大允许压力 在额定工作条件下 水表能持久承受 计量性能不会降低的最大内部 压力。普通水表的最大允许压力为 1.0Mp. 1.Mp=10kgf/cm2
p 7.最大压力损失 在给定的流量下 由于管道中水表的存在而产生的压力降。用符号
表示。标准规定水表的压力损失为 0.063Mp,如不为 0.063Mp,应在水表度盘上标明。
8 水表的螺纹连接尺寸 小口径水表的连接均采用英制管螺纹。
具体尺寸为
DN15 G3/4B DN20 G1B DN25 G11/4B DN32 G11/2B DN40 G2B DN50 G21/2B
3/4, G-----代表管螺纹 B-----代表螺纹精度 1/4 1 1/2 1/1/2 2 等是螺纹代号 1 英寸=25.4mm
水表执行标准 GB/T778- 2007(等效于
ISO4064-2005), JJG162- 2009 9 水表的选用
对水表的选型 一要从技术角度了解各种水表的技术特点和不足 二要从经济方面了解产品价格及性能价格比的情况 三要结合国家对水表管理政策和当地供水部门对抄表收费方法的规定进行综合考虑。
9.1 技术性能
9.1.1 选择水表规格
选择规格时 应先估算通常情况下所使用流量的大小和流量范围 然后选择常用流量最
接近该值的那种规格的水表作为首选。因为水表在常用流量下工作性能的稳定性和耐用性 是最佳的 比较符合设计要求。如果水管考虑为未来的通水能力留有余量 则选择水表时
可以在口径规格上低一档。如口径为 200mm 的管道因目前流量不足 可选用安装口径 150mm 的水表 等将来流量增大为 200mm 管道的正常流量时 再换同口径水表。大型
耗水工业用户选用水表时可以选择一台较大口径水表 也可用数台相对较小口径水表并联的
方法 这样还能在不影响用户正常供水的情况下对个别发生故障的水表进行维修或换表。
9.1.2 选择水表指示型式
