辅助箱在广州地区建筑外墙传热系数热流计法现场检测中的应用

  • 格式：pdf
  • 大小：395.28 KB
  • 文档页数：4

2012.3墙材革新与建筑节能1前言广州地处夏热冬暖地区，建筑节能以夏季隔热为主，以冬季保温为辅。

广州建设主管部门要求建设工程竣工验收前必需进行节能分部验收，建筑节能检测的主要内容是围护结构的热工性能检测和通风空调、配电照明系统节能性能检测，外墙传热系数检测是其中一项主要参考指标。

2外墙传热系数检测方法我公司在外墙传热系数检测中有试验室内的防护热箱法和现场检测的热流计法两种。

2.1防护热箱法原理防护热箱法基于一维稳态传热原理（图1），将按照设计在试验室砌筑的墙体置于两个不同温度箱体

之间，其中计量热箱模拟室内或夏季室外空气温度、

风速、辐射条件，冷箱模拟室外或夏季室内空调房间空气温度、风速。经过若干小时的运行，整个装置达到稳定状态，形成稳定的温度场、速度场，测量试件两侧的空气温度、表面流速、表面防护箱温度以及输入计量热箱的电加热器功率准P，就可以计算通过试件传递的热流量准1，从而计算出试件的传热系数和热阻。

计量热箱外面套装防护热箱，在计量箱周围建立适当的空气温度和表面换热系数场，减少试验环境温度变化对试验结果的影响，还能减少通过计量箱壁的热流量准3和试件不平衡热流量准2。在检测时计量热箱的温度与防护热箱的温度完全一致，使准3趋向于0；同时使用四点锁紧机构，

将计量热箱通过不超过

20mm宽的鼻锥紧贴在试件表面，使准2趋向于0。

2.2热流计法检测原理热流计的原理是通过热流计的热流密度与热电势成正比，在对热流计系数进行标定后，便可用温度热流自动测试仪检测热流计的输出热电势，从而测得热流密度。热流计法是利用温差和热流之间的对应关系对墙体的热阻进行测试，用热流计和热电偶检测被测墙体的热流密度以及内、外表面温度，然后计算传热系数。

被测墙体的热阻用公式（1）计算：

R=Δtq（1）

式中：R—墙体的热阻（m2·K/W）；

Δt—墙体内、外表面温差（K）；

辅助箱在广州地区建筑外墙传热系数热流计法现场检测中的应用

彭翔黄嘉樑（广州市建筑材料工业研究所有限公司广东省材料与构件防火检测技术企业重点实验室，广州510663）[摘要]介绍一种采用辅助箱的热流计法对建筑外墙传热系数进行现场检测的实践过程，主要介绍采用辅助箱的热流计法检测原理，并对几例检测结果进行分析，为建筑外墙传热系数现场检测不受外界气象条件制约，提供可借鉴的经验。

[关键词]热流计法；辅助箱；外墙传热系数；现场检测

建筑节能BuildingEnergySaving

53墙材革新与建筑节能2012.3

q—通过墙体的热流密度（W/m2

）。

测得墙体的热阻后，墙体的传热系数用公式（2）

计算：

K=1Ri+R+Re（2）

式中：K—墙体的传热系数[W/（m2·K）]

；

R—墙体的热阻（m2·K/W）；

Ri—内表面换热阻（m2·K/W）；

Re—外表面换热阻（m2·K/W）。

3采用辅助箱的热流计法检测原理热流计法是目前国内外常用的现场测试方法，国际ISO标准、美国ASTM标准都对热流计法做了详细规定。我国JGJ/T132-2009《居住建筑节能检测标准》

7.1.6条款中规定“检测时间宜选在最冷月，且应避开气温剧烈变化的天气。对设置采暖系统的地区，冬季检测应在采暖系统正常运行后进行；对未设置采暖系统的地区，应在人为适当地提高室内温度后进行检测。在其他季节，可采取人工加热或制冷的方式建立室内外温差。围护结构高温侧表面温度应高于低温侧10℃以上，且在检测过程中的任何时刻均不得等于或低于低温侧表面温度。当传热系数小于1W/（m2·K

）

时，高温侧表面温度宜高于低温侧10/K·℃以上。检测持续时间不应少于96h。检测期间，室内温度应保持稳定，受检区域外表面宜避免雨雪侵袭和阳光直射。”

广州地处夏热冬暖地区，冬季不采暖，夏季天气变化多端，在自然条件下难以形成稳定的室内外温差，在外墙传热系数现场检测中要想连续采集96h较稳定的数据比较困难，难以满足建筑节能现场检测的市场需求。

参照试验室内热箱法检测的过程以及其他地区采用冷（热）箱辅助的热流计法现场检测经验，我们提出，在墙体传热系数现场检测中在墙体内外侧对应安装冷、热辅助箱进行检测的方法，检测示意图见图2

。

冷、热辅助箱主要由箱体、半导体制冷器、温控装置、直流电源和温度探头等构成，冷、热箱分别采用半导体制冷器进行制冷或加热，通过温控装置进行自动调温，热流和温度传感器用凡士林和铝箔胶带贴合在墙体表面上。辅助箱不但可以人工制造稳定的一维传热，同时避免了风雨天气在外墙外侧的侵袭导致的影响。

4采用辅助箱的热流计法的检测试验在辅助箱实际检测应用前，我们对该辅助箱进行了温度场分布试验和检测比对试验。

4.1辅助箱温度场分布试验冷、热辅助箱的温度场分布试验布点见图3，温度测试数据隔15min自动记录，冷、热箱温度场分布试验数据见表1、表2

。

通过温度场分布试验表明，冷、热箱温度场公布比较均匀；在冷、热箱的制冷和加热工作4h后，温度场波动不大达到基本稳定，采用冷、热箱辅助后能稳定保持一维传热状态。

4.2采用辅助箱检测比对试验防护热箱法检测的传热系数按公式（3）计算：

建筑节能BuildingEnergySaving

542012.3墙材革新与建筑节能表3检测比对试验数据序号墙体构造热箱法检测的传热系数K

1

[W/（m2·K）]

采用辅助箱的热流计法检测的传热系数K

2

[W/（m2·K）]

两种检测方法的偏差K2-K1

K1

16mm玻璃马赛克/20mm抹灰砂浆/200mm蒸压加气混凝土砌块/20mm抹灰砂浆1.091.133.67%

220mm水泥砂浆/200mm蒸压加气混凝土砌块/20mm水泥石灰混合砂浆1.141.227.02%35mm水泥砂浆/30mm玻化微珠保温砂浆/200mm蒸压加气混凝土砌块/15mm水泥砂浆/5mm水泥石灰砂浆0.860.926.98%

K=准P-准3A（Tni-Tne）（3）

式中：K—传热系数[W/（m2·K）]

；

准P—输入功率（W）；

准3—通过计量箱壁的热流量（W）；

A—计量面积（m2

）；

Tni—热侧环境温度（K）；

Tne—冷侧环境温度（K）。

采用辅助箱的热流计法检测的传热系数按公式（2）计算，热阻使用全天数据（24h的整数倍）按公式（4）计算：

R=nj=1Σ（准Ej-准Ij）nj=1Σqj（4）

表1热箱温度场分布试验数据时间测点1测点2测点3测点4测点5测点6测点7测点8测点9

10:0023.923.823.823.923.723.823.823.923.710:1528.828.328.22828.228.128.528.828.410:3033.233.133.432.632.532.733.633.533.710:4533.533.133.132.532.332.333.835.432.611:0034.6343433.333.433.134.736.333.811:1535.134.634.533.833.332.835.336.534.411:3035.335.13534.233.533.735.636.834.811:4535.635.535.334.533.933.63636.935.212:003635.835.634.834.333.936.237.135.612:1536.33635.935.134.634.336.537.335.912:3036.736.336.135.334.834.536.737.536.112:4536.636.536.435.635.134.836.937.636.413:0036.536.636.535.835.33537.137.836.613:153736.936.83635.635.237.33836.913:3037.3373736.135.835.337.538.13713:4537.637.13736.135.835.537.437.836.914:0037.537.136.936.135.835.537.337.636.714:1537.33736.83635.835.637.237.336.614:3037.13736.73635.735.637.137.136.414:45373736.735.935.635.63736.836.315:0036.836.936.635.835.635.636.936.636.115:1536.736.936.635.835.635.636.836.53615:3036.636.836.535.835.635.736.736.33615:4536.636.936.635.835.735.836.836.43616:0036.93736.83635.935.93736.836.316:1537.137.13736.2363637.237.136.6

表2冷箱温度场分布试验数据时间测点1测点2测点3测点4测点5测点6测点7测点8测点9

10:0023.523.623.623.623.523.623.523.323.510:1521.722.122.222.522.522.522.222.122.310:3021.621.821.521.621.822.121.121.12210:4520.821.321.12121.121.520.420.521.511:0020.220.920.620.520.721.119.919.92111:1519.820.520.32020.320.719.619.520.611:3019.520.22019.72020.419.319.220.311:4519.32019.819.419.720.219.11920.112:001919.819.519.119.519.918.918.819.812:1518.919.619.31919.319.718.718.719.712:3018.819.519.218.819.219.618.618.619.512:4518.719.419.118.819.119.418.618.519.413:0018.619.31918.61919.318.618.419.313:1518.619.318.818.618.919.218.518.419.213:3018.519.118.818.518.819.118.418.419.113:4518.51918.818.518.81918.418.41914:0018.41918.718.418.81918.418.41914:1518.41918.618.418.718.918.418.418.914:3018.31918.618.418.718.918.418.418.914:4518.318.918.618.418.618.918.318.418.815:0018.218.718.618.418.618.918.318.418.815:1518.118.618.618.418.618.818.318.318.615:3018.118.518.618.418.618.818.318.318.615:4518.118.618.618.418.618.818.318.318.616:001818.518.518.418.518.718.218.218.516:151818.418.518.318.518.718.118.218.5

合集下载

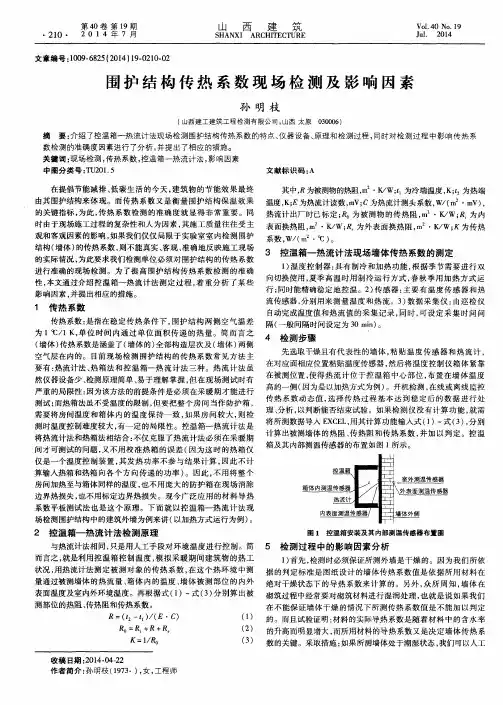

围护结构传热系数现场检测及影响因素
