组成原理实验报告2 随机静态存储器

  • 格式：docx
  • 大小：64.30 KB
  • 文档页数：3

《计算机组织与
体系结构》
实验报告2

姓名：
学号：
班级：
课题：随机静态存储器

2013-12-29
1实验目的
掌握静态随机存储器 RAM 工作特性及数据的读写方法。
2实验设备

PC 机一台，TD-CMA 实验系统一套。
3实验步骤

(1) 关闭实验系统电源，按图连接实验电路，并检查无误，图中将用户需要连接的信号
用圆圈标明。
(2) 将时序与操作台单元的开关 KK1、KK3 置为运行档、开关 KK2 置为‘单步’档。
(3) 将CON单元的 IOR开关置为 1（使 IN 单元无输出），打开电源开关，如果听到有‘嘀’
报警声，说明有总线竞争现象，应立即关闭电源，重新检查接线，直到错误排除。
(4) 给存储器的 00H、01H、02H、03H、04H 地址单元中分别写入数据 11H、12H、13H、
14H、 15H。由前面的存储器实验原理可以看出，由于数据和地址由同一个数据开关给 出，
因此数据和地址要分时写入，先写地址，具体操作步骤为：先关掉存储器的读写（WR=0，
RD=0），数据开关输出地址（IOR=0），然后打开地址寄存器门控信号（LDAR=1），按动 ST 产
生T3 脉冲，即将地址打入到 AR 中。再写数据，具体操作步骤为：先关掉存储器的读写（WR=0，
RD=0）和地址寄存器门控信号（LDAR=0），数据开关输出要写入的数据，打开输入三态门
（IOR=0），然后使存储器处于写状态（WR=1，RD=0，IOM=0），按动 ST 产生 T3 脉冲，即将
数据打入到存储器中。

(5) 依次读出第 00、01、02、03、04 号单元中的内容，观察上述各单元中的内容是否与
前 面写入的一致。同写操作类似，也要先给出地址，然后进行读，地址的给出和前面一样，
而在进行读操作时，应先关闭IN 单元的输出（IOR=1），然后使存储器处于读状态（WR=0，
RD=1，IOM=0）， 此时数据总线上的数即为从存储器当前地址中读出的数据内容。
进行上面的手动操作，每按动一次 ST 按钮，数据通路图会有数据的流动，反映当前存
储器所做的操作（即使是对存储器进行读，也应按动一次 ST 按钮，数据通路图才会有数据
流动），或在软件中选择“【调试】—【单周期】”，其作用相当于将时序单元的状态开关置为
‘单步’档后按动了一次 ST 按钮，数据通路图也会反映当前存储器所做的操作，借助于数
据通路图，仔细分析 SRAM 的读写过程。

4实验心得

这次实验主要内容是今天才出去的读写操作，同样属于验证性实验。根据实验指导书进
行操作，先输入地址，然后输入输入，这是进行写操作。然后送地址，进行读操作。由于是
验证性的实验，步骤相对简单，而且没有实验结果截图。
通过这次实验，我了解到了静态存储器的基本知识。虽然课本上也学习这部分知识，但
是不亲自动手进行电路连接就不能深入理解。虽然验证性实验没有太多动脑创新设计的地方，
但相对于书本理论知识来说，仍是不可缺少的补充内容。

合集下载

存储部件连接实验报告

存储部件连接实验报告

一、实验目的1. 理解存储器的基本组成和工作原理。

2. 掌握静态随机存储器（RAM）的连接方法。

3. 熟悉存储器与CPU之间的数据传输过程。

4. 验证存储器在计算机系统中的作用。

二、实验原理存储器是计算机系统中的核心部件之一，用于存放程序和数据。

在计算机系统中，存储器分为内存和外存。

内存直接与CPU相连，用于存放正在运行的程序和数据；外存则用于存放长期保存的程序和数据。

本实验主要研究静态随机存储器（RAM）的连接方法。

RAM是一种随机存取存储器，具有读写速度快、功耗低等优点。

本实验使用2K×8位的静态随机存储器芯片（如6264）进行连接。

三、实验设备1. 计算机组成原理实验箱2. 2K×8位静态随机存储器芯片（如6264）2片3. 译码器芯片（如74LS138）1片4. 地址锁存器芯片（如74LS373）1片5. 三态门芯片（如74LS244）1片6. 连接线若干四、实验步骤1. 搭建存储器电路（1）将2片6264芯片的地址线A0-A7分别连接到译码器芯片74LS138的输出端Y0-Y7。

（2）将译码器芯片74LS138的输出端Y0-Y7分别连接到地址锁存器芯片74LS373的输入端D0-D7。

（3）将地址锁存器芯片74LS373的输出端Q0-Q7分别连接到6264芯片的地址线A0-A7。

（4）将6264芯片的数据线I/O分别连接到三态门芯片74LS244的数据输入端D0-D7。

（5）将三态门芯片74LS244的输出端分别连接到数据总线上。

2. 连接控制信号（1）将6264芯片的读写控制线R/W连接到CPU的读写控制线上。

（2）将6264芯片的片选控制线CE连接到译码器芯片74LS138的输入端S0-S2。

（3）将6264芯片的忙状态线BUSY连接到CPU的忙状态线上。

3. 连接电源和地（1）将6264芯片的电源Vcc连接到实验箱的电源线上。

（2）将6264芯片的地GND连接到实验箱的地线上。

计算机组成原理实验报告二 半导体存储器原理实验

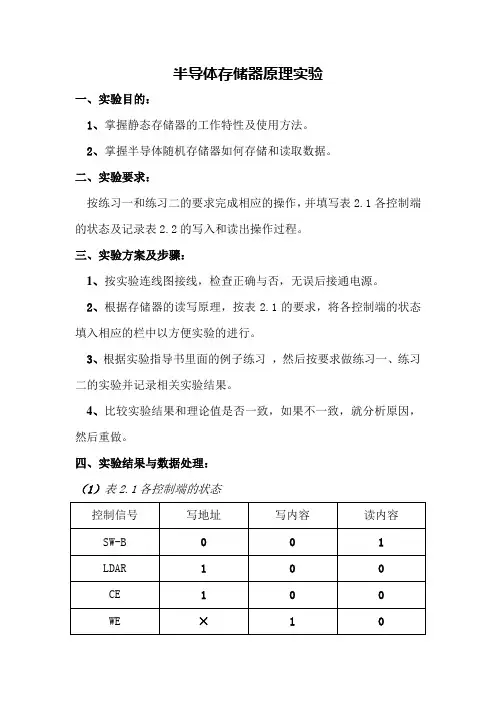

计算机组成原理实验报告二 半导体存储器原理实验
