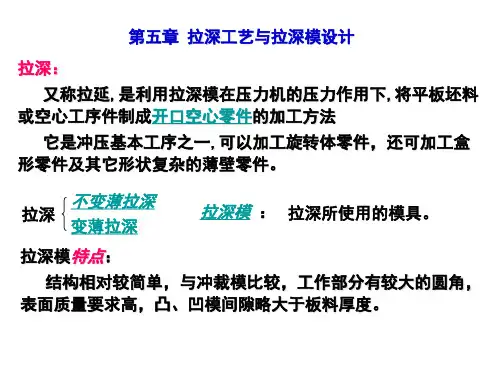

有凸缘圆筒形件的拉深山东建筑大学备课纸三、有凸缘圆筒形件的拉深(一) 一次成形拉深极限，首先要讨论的问题:如何判断有凸缘筒形件能否一次拉出, ，在拉深有凸缘筒形件时，采用相同毛坯直径和相同工件直径时，可拉深出不同凸Dd1缘直径d和不同高度h的工件。
显然，工件t高度和凸缘直径都影响着实际变形程度，当工件凸缘直径越小，高度越大，其变形程度也越大。
因此用一般的m=d/D不能表11 达在拉深不同的d和h时的实际变形程度。
t，，筒形件第一次拉深的许可变形程度可用相应于d/d不同比值的最t1 大相对高度h/d来表示(表4-9)。
11 当工件的相对拉深高度h/d>h1/d1时，则该工件就不能用一道工序拉深出来，需要两次或多次才能拉出。
(二)窄凸缘圆筒形件拉深，d/d=1.1~1.4 t，其拉深系数确定、拉深工艺计算与无凸缘的圆筒形件相同。
，因凸缘很小，可以当作一般圆筒形件进行拉深，只在倒数第二道工序时才拉出凸缘或拉成锥形凸缘，最后校正成水平凸缘。
，若 h/d?1时，则第一次即可拉成口部具有锥形凸缘的圆筒形，最后校正凸缘即可。
(三)宽凸缘圆筒形件的多次拉深, 宽凸缘件的拉深原则:凸缘不能减小，一次成型。
第页山东建筑大学备课纸, 假若零件的拉深系数大于表4-10所给的第一次拉深系数极限值, 则该零件可一次拉成。
,,或者零件的相对高度小于表4-9所给的第一次拉深的最大相对高度值，则该零件可一次拉成。
宽凸缘件多次拉深工艺通常有两种情况:中小型零件( d <200mm): t减小圆筒形直径并增加其高度，r和r基本不变。
pd制成的零件，表面质量较差，容易在筒壁部分和凸缘上残留有中间工序中形成的圆角部分弯曲和厚度的局部变化的痕迹，所以最后要加一道整形工序大型零件( dt ,200mm)，厚料改变圆角半径r和r并减小圆筒形直径，高度基本不变。
pd制成的零件表面光滑平整，而且厚度均匀，不存在中间拉深工序中圆角部分的弯曲和局部变薄的痕迹。
目录一、冲压件的工艺分析 (2)1.材料2.工件结构3.尺寸精度二、确定工艺方案及模具结构形式 (2)1.方案的提出2.方案的比较2.方案的确定三、确定毛配形状尺寸和工序件主要参数的计算 (3)1.确定切边余量Δh2.计算毛坯直径D3．确定是否要压边圈4.确定拉深次数5.排样及材料利用率四、零件的工艺过程 (5)五、拉深凸凹尺寸的确定 (6)六、计算模具压力中心 (7)七、弹性元件的设计 (7)八、模具零件的选用 (7)1.模架的选择2.模柄的选择九、冲压设备的校核 (8)十、其他需要说明的问题 (9)1.挡料钉3.定位钉4.垫板的设计5.卸料板十一、模具装配 (10)1．装配一般按下面的步骤2．试冲和调整十二、参考文献 (11)工件名称：圆形深筒生产批量：中批量材料：08F厚度：2mm描述：圆筒类零件，底部中央有一个直径为10mm的圆孔。
一、零件的工艺分析1.1、材料08F，是优质碳素结构钢，塑性好、组织均匀、晶粒大小适当具有良好的拉深性能。
1.2、工件结构零件为圆筒类带孔拉深件，孔在底部并且不在拉深变形区，冲孔尺寸符合要求，零件的孔与孔和孔的边缘的距离同样符号要求。
1.3、尺寸精度零件图上尺寸属于IT14级。
一般冲压能满足精度要求。
结论：可以进行冲裁拉深加工。
二、确定工艺方案及模具结构形式从工件结构形状可知，工件成型所需的基本工序为冲孔、落料、拉深、切边四种。
其中冲孔、落料的方法可采用单工序模、复合模和级进模。
2.1、方案的提出方案一：采用复合模。
首先在复合模上同时完成冲孔落料复合工序，然后在拉深模上完成拉深。
方案二：采用单工序模。
首先在冲孔模上冲孔，然后落料，最后在拉深模上完成拉深。
方案三；采用连续模具。
首先在连续模具上完成冲孔和落料工序，然后在拉深模上完成拉深。
2.2、方案的比较方案一的优点是工序相对集中，需要用模具较少，压力机和操作人员的效力较高。
缺点是模具结构相对较复杂。
方案二的优点是模具结构简单，寿命长，制造周期短，投产快，缺点是工序分散，需用模具、压力机和操作人员较多，劳动量较大，不适合批量生产。
