拉延模设计

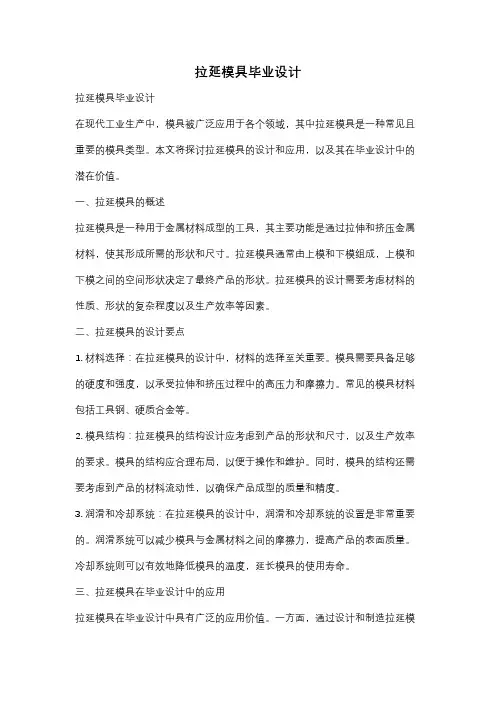

拉延模具毕业设计拉延模具毕业设计在现代工业生产中，模具被广泛应用于各个领域，其中拉延模具是一种常见且重要的模具类型。

本文将探讨拉延模具的设计和应用，以及其在毕业设计中的潜在价值。

一、拉延模具的概述拉延模具是一种用于金属材料成型的工具，其主要功能是通过拉伸和挤压金属材料，使其形成所需的形状和尺寸。

拉延模具通常由上模和下模组成，上模和下模之间的空间形状决定了最终产品的形状。

拉延模具的设计需要考虑材料的性质、形状的复杂程度以及生产效率等因素。

二、拉延模具的设计要点1. 材料选择：在拉延模具的设计中，材料的选择至关重要。

模具需要具备足够的硬度和强度，以承受拉伸和挤压过程中的高压力和摩擦力。

常见的模具材料包括工具钢、硬质合金等。

2. 模具结构：拉延模具的结构设计应考虑到产品的形状和尺寸，以及生产效率的要求。

模具的结构应合理布局，以便于操作和维护。

同时，模具的结构还需要考虑到产品的材料流动性，以确保产品成型的质量和精度。

3. 润滑和冷却系统：在拉延模具的设计中，润滑和冷却系统的设置是非常重要的。

润滑系统可以减少模具与金属材料之间的摩擦力，提高产品的表面质量。

冷却系统则可以有效地降低模具的温度，延长模具的使用寿命。

三、拉延模具在毕业设计中的应用拉延模具在毕业设计中具有广泛的应用价值。

一方面，通过设计和制造拉延模具，可以提高学生对模具设计和制造的理论和实践能力的培养。

学生可以通过研究和分析不同材料的性质，选择合适的材料，并进行模具结构的设计和优化。

此外，学生还可以通过实际操作，了解模具制造的流程和技术要点。

另一方面，通过毕业设计中的拉延模具应用，学生可以将所学的理论知识应用于实际生产中。

他们可以通过与企业合作，了解实际生产的需求和挑战，并在设计和制造过程中解决实际问题。

这种实践经验将为学生的职业发展提供宝贵的资本，并增强他们在工业界的竞争力。

四、拉延模具设计的挑战和前景虽然拉延模具设计具有广泛的应用前景，但也面临一些挑战。

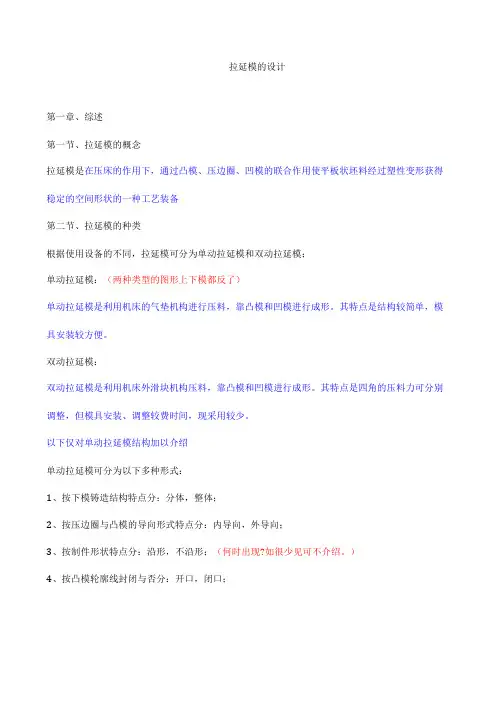

拉延模的设计第一章、综述第一节、拉延模的概念拉延模是在压床的作用下，通过凸模、压边圈、凹模的联合作用使平板状坯料经过塑性变形获得稳定的空间形状的一种工艺装备第二节、拉延模的种类根据使用设备的不同，拉延模可分为单动拉延模和双动拉延模；单动拉延模：（两种类型的图形上下模都反了）单动拉延模是利用机床的气垫机构进行压料，靠凸模和凹模进行成形。

其特点是结构较简单，模具安装较方便。

双动拉延模：双动拉延模是利用机床外滑块机构压料，靠凸模和凹模进行成形。

其特点是四角的压料力可分别调整，但模具安装、调整较费时间，现采用较少。

以下仅对单动拉延模结构加以介绍单动拉延模可分为以下多种形式：1、按下模铸造结构特点分：分体，整体；2、按压边圈与凸模的导向形式特点分：内导向，外导向；3、按制件形状特点分：沿形，不沿形；（何时出现?如很少见可不介绍。

）4、按凸模轮廓线封闭与否分：开口，闭口；详见拉延模设计规范第三节、拉延模的设计要点一、根据制件的大小、形状、受力情况确定采用哪种形式的结构二、确定数模中心、压床中心、模具中心三者之间的关系，尽量使三心重合三、确定压边圈的行程四、确定气垫顶杆的数量、位置以及长度1、充分分析工艺要求，了解制件的产品部分和工艺补充部分，确定拉延是否必须镦实，以及冲压方向、送料方向、料厚及方向等。

2、建立模具中心、数模中心、压床中心之间的关系，尽量使三心重合。

3、分析拉延所需行程，确定压边圈工作行程。

4、气垫顶杆布置。

5、其它结构设计。

第二章、单动拉延模的设计第一节、单动拉延模的基本结构基本结构简图第二节、单动拉延模的行程计算一、压料行程1、定义：当压料面为曲面时，从凹模接触板料到被凹模与压边圈固定住，上模在垂直方向运动的距离。

（当制件比较大或者拉延深度较深时）当压料面起伏较大时（如行李箱盖板），压料过程中如果不对板料加以约束，将会影响坯料定位。

（压料行程的确定对于板料的定位有着决定性作用。

）2、计算方法：根据模具的实际情况，按照理想状态估计压料行程再加上5-10的余量即可（加10〜20较好，对行李箱盖还应在挡料机构上对坯料约束如对坯料运动过程分析后，将挡料板做斜度，或做摆动结构等）二、拉延工作行程1、定义：从压边圈与凹模压住板料开始直至拉延工序完成，上模在垂直方向运动的距离。

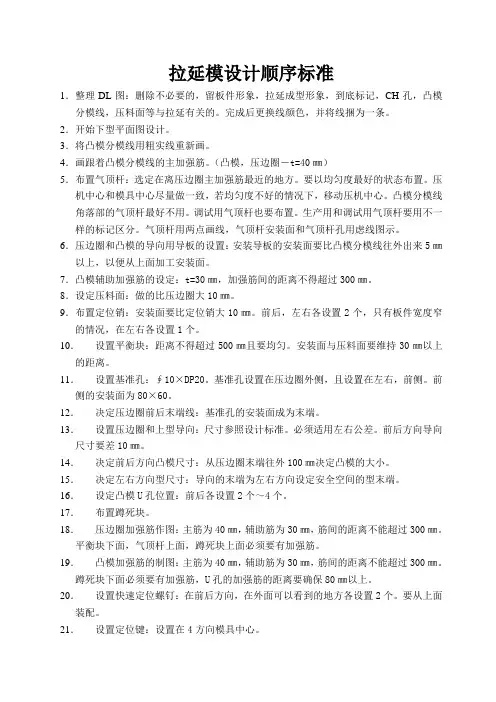

拉延模设计顺序标准1．整理DL图：删除不必要的，留板件形象，拉延成型形象，到底标记，CH孔，凸模分模线，压料面等与拉延有关的。

完成后更换线颜色，并将线捆为一条。

2．开始下型平面图设计。

3．将凸模分模线用粗实线重新画。

4．画跟着凸模分模线的主加强筋。

（凸模，压边圈－t=40㎜）5．布置气顶杆：选定在离压边圈主加强筋最近的地方。

要以均匀度最好的状态布置。

压机中心和模具中心尽量做一致，若均匀度不好的情况下，移动压机中心。

凸模分模线角落部的气顶杆最好不用。

调试用气顶杆也要布置。

生产用和调试用气顶杆要用不一样的标记区分。

气顶杆用两点画线，气顶杆安装面和气顶杆孔用虑线图示。

6．压边圈和凸模的导向用导板的设置：安装导板的安装面要比凸模分模线往外出来5㎜以上，以便从上面加工安装面。

7．凸模辅助加强筋的设定：t=30㎜，加强筋间的距离不得超过300㎜。

8．设定压料面：做的比压边圈大10㎜。

9．布置定位销：安装面要比定位销大10㎜。

前后，左右各设置2个，只有板件宽度窄的情况，在左右各设置1个。

10．设置平衡块：距离不得超过500㎜且要均匀。

安装面与压料面要维持30㎜以上的距离。

11．设置基准孔：∮10×DP20。

基准孔设置在压边圈外侧，且设置在左右，前侧。

前侧的安装面为80×60。

12．决定压边圈前后末端线：基准孔的安装面成为末端。

13．设置压边圈和上型导向：尺寸参照设计标准。

必须适用左右公差。

前后方向导向尺寸要差10㎜。

14．决定前后方向凸模尺寸：从压边圈末端往外100㎜决定凸模的大小。

15．决定左右方向型尺寸：导向的末端为左右方向设定安全空间的型末端。

16．设定凸模U孔位置：前后各设置2个～4个。

17．布置蹲死块。

18．压边圈加强筋作图：主筋为40㎜，辅助筋为30㎜，筋间的距离不能超过300㎜。

平衡块下面，气顶杆上面，蹲死块上面必须要有加强筋。

19．凸模加强筋的制图：主筋为40㎜，辅助筋为30㎜，筋间的距离不能超过300㎜。

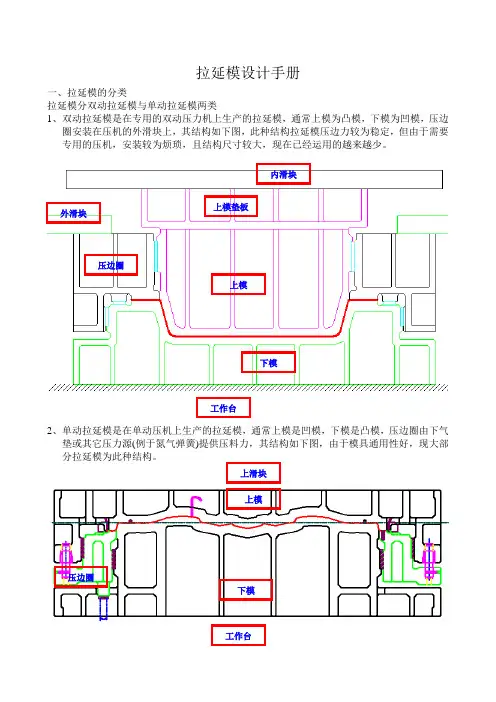

拉延模设计手册一、拉延模的分类拉延模分双动拉延模与单动拉延模两类1、双动拉延模是在专用的双动压力机上生产的拉延模，通常上模为凸模，下模为凹模，压边圈安装在压机的外滑块上，其结构如下图，此种结构拉延模压边力较为稳定，但由于需要专用的压机，安装较为烦琐，且结构尺寸较大，现在已经运用的越来越少。

2、单动拉延模是在单动压机上生产的拉延模，通常上模是凹模，下模是凸模，压边圈由下气垫或其它压力源(例于氮气弹簧)提供压料力，其结构如下图，由于模具通用性好，现大部分拉延模为此种结构。

工作台下模上模压边圈上模垫板内滑块外滑块下模上模工作台压边圈上滑块二、拉延模的主要零件(主要为单动拉延模)拉延模一般有上模、下模、压边圈三大部件组成（根据结构的不同要求，可能增加一此部件，例于局部的小压料板），以及安装这三大部件上的其它功能零件，主要有以下零件：1、导向零件：耐磨板、导向腿，导柱；2、限位调压零件：平衡块、到底块；3、坯料定位零件：定位具、气动定位具；4、安全装置：卸料螺钉（等向套筒，也起锁付的作有）、安全护板；5、拉延功能零件：到底印记、弹顶销、通气管、CH孔合件；6、取送料辅助零件：辅助送出料杆、打料装置。

三、单动拉延模的设计(一)模具中心的确认与顶杆的分布模具中心的确认通常依据顶杆的布置的需要设定。

一般在工艺设计时，会按钣件的中心确定一个数模中心。

顶杆的分布需尽量靠近分模线，并均匀布，通常两根顶杆之间最多空一个顶杆位，顶杆数量要尽可能多。

在模具设计时首先以数模中心与压机工作台中心重合，如顶杆分布满足上述要求，则以数模中心做为模具中心。

如无法满足上述要求，侧在需要更改的方向上移动（最大1/2顶杆间距），确认一个最优化的方案，同时以工作台的中心做为模具的中心。

（注：在试模压力机与工作压力机顶杆孔不致时，需设置试模顶杆，并在优先保证生产顶杆的要求下，优化顶杆部置）模具中心与数模中心重合如厂家要求使用顶杆以外的压力源，例于氮气弹簧等，则一般直接以数模中心做为模具中心，压力源沿分模线均匀分布，并需确认压力源的大小是否足够。

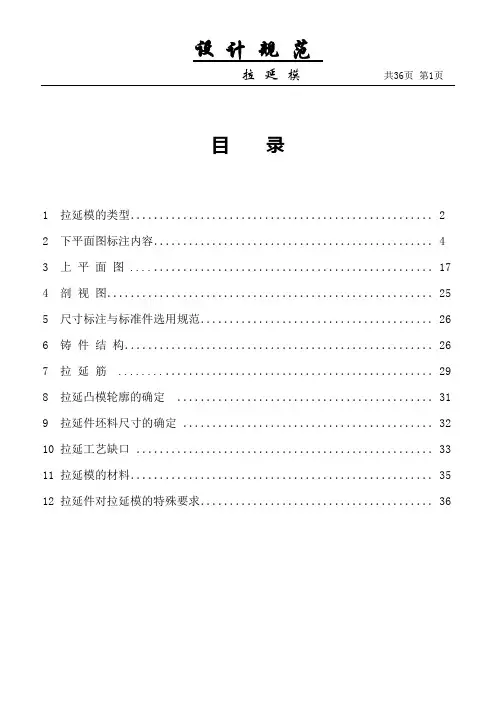

目录1 拉延模的类型．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22 下平面图标注内容．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．43 上平面图 ....．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．174 剖视图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．255 尺寸标注与标准件选用规范．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．266 铸件结构．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．267 拉延筋 ........．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．298 拉延凸模轮廓的确定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．319 拉延件坯料尺寸的确定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3210 拉延工艺缺口．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3311 拉延模的材料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3512 拉延件对拉延模的特殊要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．361 拉延模的类型拉延模送料面线的高度及结构形式，是根据冲压设备情况由用户提出的。

拉延模的闭合高度一般取650-1000mm。

送料面线的高度一般取500-700mm，必须保证压边圈有足够的强度，使操作者能够方便的进行上下料操作，所以送料面高度取在闭合高度中心偏上100-200mm。

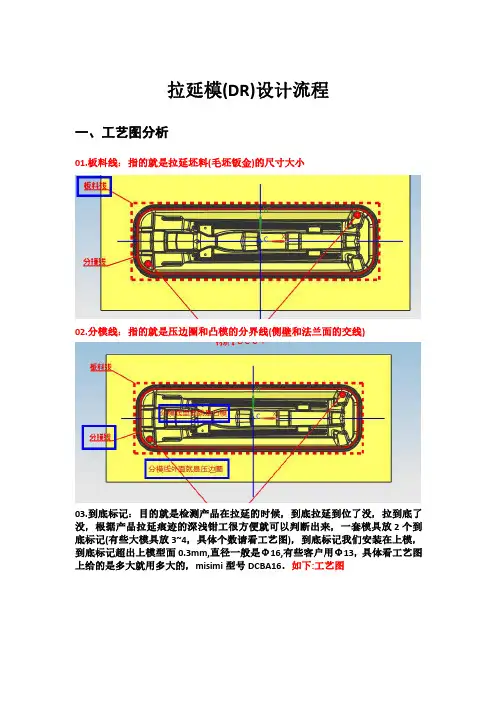

拉延模(DR)设计流程一、工艺图分析01.板料线：指的就是拉延坯料(毛坯钣金)的尺寸大小02.分模线：指的就是压边圈和凸模的分界线(侧壁和法兰面的交线)03.到底标记：目的就是检测产品在拉延的时候，到底拉延到位了没，拉到底了没，根据产品拉延痕迹的深浅钳工很方便就可以判断出来，一套模具放2个到底标记(有些大模具放3~4，具体个数请看工艺图)，到底标记我们安装在上模，到底标记超出上模型面0.3mm,直径一般是Φ16,有些客户用Φ13，具体看工艺图上给的是多大就用多大的，misimi型号DCBA16。

如下:工艺图04.左右标记：就是给产品打logo用的（产品有左右两个产品），在产品上刻一个标记以便于产品区分，左产品刻L,右产品刻R，一般刻在外表面，方便观察,具体刻字及大小尺寸看工艺图，左右标记超出型面0.3mm05.拉延收缩线：指坯料拉延后收缩的尺寸大小(板料最终的位置)，如下:工艺图06.拉延筋：目的用来控制材料(坯料拉延时)的流动速度，常见的有起皱（流动速度太快），破裂（流动速度太慢）07.CH孔：后工程模具(比如：修边、冲孔)用来研模型面用的，保证拉延后(回弹)的钣金能够与后工程模具型面保持一致，内板件做φ10，外板件做φ6，CH做盲孔(没有打通的孔)还是通孔看客户的要求，工艺图有CH孔就做出来，没有就不用做（有的公司工艺图上有ＣＨ孔，也不做出来，因为后面有整形）08.排气孔：我们一般设置在凹模的凹处，内板件做φ6，外板件做φ4目的是为了能够把凹模凹处里面的气体及时排出去，保证拉延质量，把凹模打通就可以二、结构设计拉延模按导向可以分为3种：内导(压边圈与凸模导向)+外导(压边圈与下模座四角导向)+腔体导(压边圈四周与下模座导向)，腔体导用的极少，所以这里不做讲解，我们重点是内导和外导拉延模(单动)结构分为：上模+下模+压边圈+凸模等四部分09.模具导向用内导还是外导？如何选择?〓〓〓内导结构〓〓〓a.内导结构：凸模导向精度比较高，模具结构比较小，省钱，压边圈受侧向力(不适合压边圈受侧向力比较大的结构)b.我们尽量选择内导(省钱凸模精度高)c.什么情况下用内导？凸模好放导板/压边圈受侧向力比较小的情况我们就用内导d.内导结构：是凸模(导板安装在凸模上)与压边圈导向〓〓〓外导结构〓〓〓a.外导结构：一般就是内导不好导向之后，考虑外导，外导结构比较大(相对于内导)，所以成本比较高，压边圈受侧向力比较稳定，但凸模导向精度低点b.什么情况下用外导？内导用不了的情况下就用外导，比如：凸模导板放不下情况下就用外导比如：凸模型面落差比较大情况下就用外导（压边圈侧向力大）c.外导结构：是压边圈(导板安装在压边圈上)与下模座四角导向10.模具用整体式还是镶块式结构？如何选择?〓〓〓当料厚t<1.2a.压边圈(整体式MoCr)+凹模(整体式MoCr)+凸模(整体式MoCr)+下模座(HT300)〓〓〓料厚t>1.2或抗拉强度比较大的板a.压边圈(镶块式...)+凹模(镶块式...)+凸模(整体式MoCr)+下模座(HT300)整体式：一般指的板料比较薄，或者板料强度比较软的材质(压边圈+凹模)镶块式:一般指的板料比较厚，或者板料强度比较硬的材质(压边圈+凹模)凸模做镶块：一般是材质硬料厚比较厚型面比较复杂11.压边圈行程计算?保证板料放在压边圈(分模线外面的型面)上面不会碰到凸模(分模线里面的型面)且空有10左右mm余量，注意压边圈行程只能是5或0尾数模拟方式如下(用分模线外面片体整体往上移动超出凸模(不动)10mm左右,移动的行程就是压边圈行程，行程取0或5尾数，如10、15不要取11这样的行程数)12.顶杆数量计算：11-01单个顶杆可以提供4T-5T的力,所以说顶杆数量=压料力/5T,然后考虑受力均匀(对称)，力尽量比理论压料力大一点压料力计算：PB=SB(mm)×γn(kg/mm2)×T(mm)注:SB压边圈面积(mm2)γn系数T：板厚(mm)内容γn例以拉深为主体的零件0.15W/HOTR、FRPILLER OTR一般件0.22T/GOTR、DOOR INR etc 以拉延为主体的零件0.29DOOR OTR、HOOD OTR11-02氮气弹簧极限取氮气弹簧行程的80%(大部分是KALLER，其次DADCO) 13.凸模（长度）：小模具<1000，1000<中<2000，大模具>2000【通过凸模长度确定好了模具是小模具后，我们可以度确定压边圈宽度】14.压边圈宽度确定（单边宽度）：板料线+压料区域（15中小模具~20大模具）+平衡块(60小+70中+80大)+10(安装面)+20空面(退刀面)=========【到了这一步就可以开始压边圈和凸模设计】=============== 15.凸模设计(★★★★★)15-1.创建基准平面XY平面,距离-600左右，把分模线投影到XY平面上，然后把投影的曲线优化一下(编辑曲线参数)15-2.把刚才投影的曲线(15-1)拉伸出一个实体，超出型面(片体)即可15-3.通过修剪体(或者拆分体)把实体(15-2)修剪掉，保留下面部分15-4.把工艺片体大致偏置-50(向下)，凸模做50型面肉厚，15-5.用偏置曲线(勾选大致偏置)把之前投影好的曲线(15-1)，往里面偏置10(做空刀)，15-6.用编辑曲线参数(原有)，把刚才偏置的曲线(15-5)优化一下15-7.偏置好的曲线(15-5)，拉伸出一个实体，往外偏置26(大于10就行)15-8.用修剪体修剪实体,保留下面，再跟凸模求差这样空刀面就做出来了(铸件空刀面做10)15-9.把曲线(15-5)往里大致偏置40,之后编辑曲线参数优化这条曲线，15-10.偏置40的曲线拉伸一个实体出来，用片体(15-4)修剪实体,保留下面部分,然后求差15-11.导板安装面比导板单边加大5（目的是为了防止铸件缩水导致导板后面悬空）,安装面底部凸出10，底部高度3015-12.导滑面上面低于导板10，下面超出超出导板15，下面倒圆角R5,压边圈往上抬一个行程之后，导滑面与导板接触50左右15-13.导板安装面到凸模肉厚40-50左右，15-14.导滑面为什么要超出导板？为了后期钳工好调整导板间隙15-15.凸模大小确定：凸模长度<1000,就是小模具,<1000<凸模长度<2000,就是中模具,>2000就是大模具15-16.导板放在凸模的1/6处15-17.导板安装面超出分模线5左右，目的是为了刀具能够下去加工安装面15-18.凸模高度确定:导板安装面到凸模肉厚40~50+安装面高度+安装面底部30+15安装面底部到凸模底部距离15-19.副筋做30厚，主筋做4015-20.筋之间的距离做到300内最好15-21.起吊牙安装面:必须在分模线里面5mm左右即可目的是为了防止压边圈和凸模干涉,起吊牙大小起步M16及以上15-22.定位键(凸模下面一般放3个键)：目的是用来干嘛的？一来：钳工能够快速找到装配基准，二来：键是可以防侧向力凸模定位件做明键，目的是为了钳工好装配凸模上需要加两个销钉孔，用来精定位，挤紧凸模，后期模具修模可以用来作为加工基准15-23.凸模锁付，小模具6个，中大型8个，锁付块单颗螺丝的50宽，超出分模线50左右，要打螺丝和销钉的宽度做80，超出分模线50左右，销钉做对角线上16.压边圈设计(★★★★★)=======宽度确定（单边）==========板料线+压料面（15mm小模具~20mm中大模具）+平衡块(60小+70中+80大）+10平衡块安装面+20退刀面16-1.板料线拉伸实体，超出片体即可16-2.16-1拉好的实体按16-1要求把压边圈宽度偏置出来（4个面都要偏置）16-3.把片体扩大，超出16-2实体，用工艺片体修剪实体，保留下面16-4.用板料线拉伸实体(记得超出上面实体16-3)+单边加大15(小模具压料型面)16-5.用16-4实体拆分16-3实体，然后删掉16-4实体，留下压边圈里外实体16-6.工艺片体往下大致偏置20，然后用大致偏置20的片体修剪16-5外面的实体(压边圈外面的实体)，保留下面(就是平衡块安装部分)，然后16-5两个(压边圈里外实体)实体求和16-7.用分模线拉实体出来，超出16-6实体，往外偏置3mm（凸模与压边圈间隙），然后求差(16-6实体与16-7实体)16-8.用分模线拉实体出来，超出16-7实体，往外偏置13mm(压边圈10mm 空刀)，然后用工艺片体往下大致偏置50,用偏置出来的片体修剪刚刚拉伸出来的实体，保留下面，然后再与实体(压边圈)求差，压边圈10mm的空刀面就出来了16-9.压边圈底面替换到导滑面底面16-10.把顶杆位置数量确定好（拉实体方便观察），16-11.顶杆位置确定好了，就可以挖压边圈导滑面避位(导滑面左右35,靠近压边圈里面两边倒R30角，上面留35)，再与压边圈实体求差16-12.凸模导板安装面可以与凸模求和，起吊牙安装面也可以与凸模求和16-13.工艺片体往下大致偏置60(做压边圈面板40厚)，然后用偏置出来的片体拆分实体压边圈16-14.压边圈底部里面一圈线连接起来，往外面偏置曲线40（做40厚主筋），编辑曲线参数优化曲线，然后拉伸片体(实体)拆分实体压边圈(下面部分)，然后压边圈下面外面部分从底部拆分40厚的主筋,上下里3个实体求和(压边圈求和)16-15.平衡块：小模具平衡块60+10安装面，厚度10mm，平衡块安装面比型面要低5-10mm，平衡块安装面离型面20mm距离，目的是为了刀具在加工平衡块安装面的时候方便退刀,平衡块可以保证压边圈受力均匀,提高拉延的稳定性,同时试模钳工可以用来调整进料阻力，16-16.平衡块之间的距离做到300左右(不是死的可以根据模具适当调整距离)，平衡块要考虑受力均匀16-17.平衡块下面必须有筋支撑，顶杆位置也要有筋支撑，筋做30厚16-18.平衡块下面是蹲死块，蹲死块是安装在下模，位置大小和平衡块一样，底部要有筋支撑16-19.顶杆垫块:我们一般用两颗螺丝的型号，防止垫块转动，上面有筋支撑17.凸模锁付，对角要做两个销钉，用来精定位的，挤紧凸模，修模找基准定位键一来是给钳工用来找装配基准的，二来可以防侧向力18.压边圈卸料螺钉计算：80(不变的)+行程(变的)+20(不变的)安全余量19.安装面我们一般直径做0或5的尾数20.压边圈卸料螺钉放4个(在四个角落)21.卸料螺钉过孔单边加大1mm22.端头导板之间的距离取压边圈宽度的1/2~2/3之间23.端头要做防呆设计，宽度单边缩小10mm，目的是防止钳工(现场人员)装反模具(旋转180)24.外定位定位面与板料线对齐，外定位直线部分做到10-15mm，并且外定位直面底面在压料面下面，防止板料卡在里面，拉断外定位板25.起吊棒(4个)能够承受2套模具重量，四面补强50mm厚，里面补强30厚26.铸件与铸件做15避位间隙(凸模与压边圈)，铸件与钢件做10避位间隙，钢件与钢件做5避位间隙27.下模设计(★★★★★)27-01.压板宽度做到120mm，厚度50mm27-02.压板槽宽度40，深度40，台阶面10，单边25，27-03.T型槽尽量选择距离比较远的，受力面积比较大，27-04.副筋30，主筋40(受力的地方)，模座外面一圈都是主筋40副筋之间的距离一般在300内(300不是固定的)27-05.副筋到压板槽之间的距离做到100左右，如果空间不够做到80左右27-06.凸模受力筋(主筋最外面一圈就是)支撑到底,下模座要做出来,上模座也要做出来27-07.平衡块下面就是蹲死块，蹲死块下面必须有筋(30厚副筋)支撑，局部加强区域做到受力面2/3就可以28.上模设计(★★★★★)28-01.上模设计：用压边圈外形（宽度一致，长度和端头对其，简单理解为平衡块的安装区域面）创建实体出来（创建方块命令），28-02.把工艺片体打开，扩大面（修剪延伸），保证工艺片体超出01实体，然后进行修剪，保留上部分28-03.再用压料型面区域创建实体，拉伸实体超出02实体(创建方块)，然后把02实体进行拆分，拆分完厚删除刚刚拉伸的实体28-04.再用工艺片体往上大致偏置20，用大致偏置20的片体修剪上模外面部分,保留上部分,然后两个实体求和28-05.再用工艺片体往上大致偏置60然后修剪上模实体，保留下面28-06.上模主筋(最外面一圈)、副筋做出来，替换到机床上台面28-07.压板宽度120，厚度5029.外定位板：定位直面做到10-15MM(拉延模),修边模做到15-20MM(回弹)、定位板直面处底面要低于压料面5mm左右，目的为了防止板料跑到里面，拉延时候拉断外定位板30.导板窥视孔：基本上导板都要挖出来窥视孔，目的是为了钳工方便测量或者观察导板与倒滑面之间的间隙(导板间隙0.05mm)31.模具结构：上模小，下模大可以，上模大下模小不可以！！！32.贴字：F(前)+(→)送料方向+产品号+零件号+模具号+（OP10-DR）工序号+材质（HT300国产灰口铸铁FC300日本材质）(凸模材质MoCr国产=GM241M日本)修边模(铸件刀块材质是7CrSiMnMoV=空冷钢=日本ICD5)钢件刀块国产材质Cr12日本SKD11(DC53整形TD处理)美国D2 33.拉延模材质(整体式模具=凸模+凹模+压边圈材质MoCr+下模座TH300)(镶块式模具=凸模（MoCr85%+Cr12）+凹模(Cr12)+压边圈(Cr12)+下模座HT300)MoCr（铸件）Cr12(钢件)=SKD11(钢件)34.粗加工基准面：做L型加工基准面，目的是用来开粗加工用的35.三销孔：用来精加工模具或者后期模具修模找基准用的(铰出来盲孔+线割通孔(钢件))三销孔长度方向2个，宽度方向1个,三销孔尽量设置在高处，但是要考虑翻转损坏三销孔（我们就设置在低处）36.键槽：键槽大小28或32，具体大小看公司要求，目的是用来模具放在加工机台上时能够快速定位找到装配基准(机加工公用模板)37.百位线：上下模都要做，主要是用来加工底面时，控制加工量的，直径40，半圆形式表示，距离底面10038.V型槽：放在模具中心，加工时用来快速取中39.运输连接板：连接上下模，搬运(移模)的时候保证模具不会晃动，40.安全区域：100*100小模具，120*120中模具，150*150大模具有条件的情况下我们做10的凸台，没有条件就5凸台，目的是：就是试模工作人员使用的41.起吊棒处倒圆角(起吊处)，倒R20，目的就是为了保护我们钢丝绳不会被直角面损坏42.到底标记：(misimi型号DCBA16)43.汽车四大工艺：冲压工艺+焊装工艺+涂装工艺+总装工艺44.英文简称：DR(拉延)+TR(修边)+PI(冲孔)+FL(翻边)+RST(整形)+CTR(侧修边)+CPI(侧冲孔)+CFL(侧翻边)+CRST（侧整形）+CAM(斜楔)+BEND(折弯)+SEP(分离)+BUR（翻孔）+BL(落料)45.销钉植入深度2直径46.快速定位孔：就用顶杆孔作为快速定位孔47.排水孔：直径φ40，开口向上的铸件就要做出来，一来清洗模具时水能够及时排出来，二来冲压的时候机床上流下的油液能够及时排出48.拉延模板料定位用外定位板来定位，到了修边模就可以用型面和外定位板来定位，翻遍整形模可以用型面和定位孔以及外定位板来定位。

拉延模的设计第一章、综述第一节、拉延模的概念拉延模是在压床的作用下，通过凸模、压边圈、凹模的联合作用使平板状坯料经过塑性变形获得稳定的空间形状的一种工艺装备。

第二节、拉延模的种类根据使用设备的不同，拉延模可分为单动拉延模和双动拉延模；单动拉延模：（两种类型的图形上下模都反了）单动拉延模是利用机床的气垫机构进行压料，靠凸模和凹模进行成形。

其特点是结构较简单，模具安装较方便。

双动拉延模：双动拉延模是利用机床外滑块机构压料，靠凸模和凹模进行成形。

其特点是四角的压料力可分别调整，但模具安装、调整较费时间，现采用较少。

以下仅对单动拉延模结构加以介绍。

单动拉延模可分为以下多种形式：1、按下模铸造结构特点分：分体，整体；2、按压边圈与凸模的导向形式特点分：内导向，外导向；3、按制件形状特点分：沿形，不沿形；（何时出现?如很少见可不介绍。

）4、按凸模轮廓线封闭与否分：开口，闭口；……详见拉延模设计规范第三节、拉延模的设计要点一、根据制件的大小、形状、受力情况确定采用哪种形式的结构二、确定数模中心、压床中心、模具中心三者之间的关系，尽量使三心重合三、确定压边圈的行程四、确定气垫顶杆的数量、位置以及长度……1、充分分析工艺要求，了解制件的产品部分和工艺补充部分，确定拉延是否必须镦实，以及冲压方向、送料方向、料厚及方向等。

2、建立模具中心、数模中心、压床中心之间的关系，尽量使三心重合。

3、分析拉延所需行程，确定压边圈工作行程。

4、气垫顶杆布置。

5、其它结构设计。

第二章、单动拉延模的设计第一节、单动拉延模的基本结构基本结构简图第二节、单动拉延模的行程计算一、压料行程1、定义：当压料面为曲面时，从凹模接触板料到被凹模与压边圈固定住，上模在垂直方向运动的距离。

（当制件比较大或者拉延深度较深时）当压料面起伏较大时（如行李箱盖板），压料过程中如果不对板料加以约束，将会影响坯料定位。

（压料行程的确定对于板料的定位有着决定性作用。

拉延模设计自我总结拉延模设计大体步骤：一、压边圈和压边圈镶块：①.首先通过工法图提取分模线，并向外偏置3mm获得压边圈镶块边界线，再偏置镶边圈镶块边界线5mm得到压边圈的边界线。

②.分清压力机中心和模具的中心，确定布置好压边圈气顶杆腿的位置，尽量分布在产品的轮廓线上。

③.确定压边圈镶块的大小，分清铸件和锻件的区别，布置好螺栓，镶块位整体且体积又大时，注意安装方法需要用到键。

④.压边圈的导向，1.与上模的导向，无剪边时，一般情况下选用导板导向即可；2.与下模的导向，根据形状确定压边圈的为内导向还是外导向，布置导板时，尽量布置在压边圈的两头位置，画截面图是要注意，模具未工作时，压边圈等导板的贴合面需摄入至少50mm的距离，模具处于闭合状态时，导板的贴合面要超出导板至少有10mm的余量。

加工导板贴合面时得保证可加工性，不可在压边圈等的内部，加工时铣刀接触不到。

⑤根据产品的大小确定压边圈的外形尺寸，情况允许下尽量取小，最小不能小于150mm(高度?)，并能保证压边圈的强度，然后布置平衡块和压边圈的筋，注意的是平衡块距镶块的边缘之少有15mm的加工量，并且平衡块要布置在压边圈的筋上，保证能承受足够的力，大概300mm布置一个，同时上下模的凸台要与压边圈的重合。

⑥.根据产品的高度确定压边圈的行程，选择适合的限位螺栓。

⑦.压边圈顶杆腿的设计，根据压力机的顶杆高度，确定腿的高度，一般顶杆腿的高度不超过直径的2倍，尽量在拉延筋上设置，空间情况允许时，设计成带锥度的，以增加强度，锥度一般为5°左右。

⑧．定位板的设计，在拉延中，板料放进模具中时得需要定位，根据产品的大小确定定位板的大小，一般左右两边各使用一个，且得保证有足够的接触面，前后各使用两个即可。

二、下模本体的设计：①. 压板槽的设计，一般根据客户提供的要求设计压板槽的高度，并且要有足够的宽度空间。

②. 下模本体筋的布置，同样与压边圈平衡块接触的凸台下面有筋支撑，并且尽量不要布置在压力机的槽上，增大模具与压力机的接触面积。

拉延模设计一:认真阅读DL图1. 工件分析——拉延深度,形状尺寸顶杆行程S1应保证压边圈的压料面高于凸模即工件最高点5mm以上。

限位螺钉行程S2= S1+15～20mm2. 冲压方向和送料方向3. 数模基准点和模具中心4. 凸模轮廓线和压边圈轮廓线5. 压料面形状6. 拉延筋中心线7. 试冲模板料压料面大小由试冲模板料向外偏移15mm来定8. 标记销即R/L指示9. 技术条件——材料,料厚,数模基准,冲压设备二.压边圈轮廓尺寸的确定1. 外轮廓的躲避尺寸：一般≥20mm2. 压料面尺寸：试冲模板料向外偏移15mm厚度H>25%L 但Hmin=150mm宽度W>75%H 但Wmin=130mm(拉延前毛坯宽加大40～180mm般取3. 压料面的轮廓尺寸应考虑制件的拉延深度和压床顶杆的布置4.压边圈外缘面轮廓下降至少15mm,对轮廓形状变化比较大的压料面外缘形状设计时可以给出简单形状尺寸5.压边圈平面轮廓但毛坯板料形状复杂时应设计成简单的形状图6.压边圈前后侧至少设置1～2处60mm以上观察凸模状态的铸造通孔和排气用铸造通孔三导向设计1. 气垫顶起时至少应有50mm导向接触面,大模具可延伸至100mm（1）导向腿设置在模具中部的尺寸规格①用于小型模具注： 1. 图为单独使用导向腿和导向腿+导柱二者共用形式2. 图中B,D,M处为设置导柱衬套时使用的尺寸②用于中大型模具注： 1. 图为单独使用导向腿和导向腿+导柱二者共用形式2. 图中B,D,M处为设置导柱衬套时使用的尺寸(2)导向腿设置在木角部形式的尺寸规格注： 1. 图为单独使用导向腿和导向腿+导柱二者共用形式2. 图中B,D,M处为设置导柱衬套时使用的尺寸三.上下模板高度尺寸确定依据1.制件的拉延深度2.既要满足压床允许闭合高度的范围又要确保模具的强度3.模具的装模高度取决于送料线的高度并考虑压边圈的强度(覆盖件模具压料圈厚度要在250mm以上)确定下模的高度4.一般在使用机械手的情况下,送料高度应该距压床工作台面1000±70mm 之间,手工操作要在450～600mm之间四.凸模,压遍圈,压料面尺寸1.前面定位⑴毛坯在模具中要设置四个方向的定位,前后和两侧⑵前后送料时前面定位低于送料线高度30mm防止干涉⑶手工送料时毛坯板料会形成一定的弯曲,送料的水平面与定位最高部至少留10mm的空间,要求定位块前面设置一定长度的斜面⑷定位块(或销)原则上每侧设置2个,板料毛坯较窄时可以设置1个.两定位块(销)的位置：距毛坯板料端边1/5处但要大于50mm.2.侧面定位⑴侧面定位高度：在使用夹钳形式和真空吸盘送料时定位块的最高处与送料线留50mm的空间.⑵进侧的定位块需倒角以便于板料推进.⑶面定位的长度要大于板料的1/2长度⑷对板料弯曲度比较大的定位要考虑弯曲后的位移量六出气孔的设置1.型面上的出气孔对外板制件的凸模取直径Φ4mm,对内板制件取Φ6mm2.在后工序要修掉的废料部分钻直径Φ20～30mm通气孔2～6个或直接铸出直径Φ60～120mm通气孔通气孔设置原则：①凸凹模成型处不设②曲率半径小,材料移动大处不设③外板懂得凹模排气孔面斜度在5‰以下时可以设置排气孔④上模排气孔设置时要加出气管,或在出气孔上方整体家盖板,以防止杂物落入七拉延标记销1.单动拉延模原则上设置在凹模上,材料变化小的位置上2.尽量在制件轮廓以外的拉延凸模的轮廓内设置,不得使制件产生压痕3.设置在修边和冲孔的废料上4.位置最好设置在对角方向2处,对角线长度在500mm以下时可以设置1处5.设置标记销处必须呈水平面,或较小斜面的法向方向的平面上,起平面必须大于标记销直径；制件上没有平面处工艺补充部分可以设置工艺平台6.标记的位置必须在D/L图中明确注明7.切入拉延深度：0.3mm七平衡块设置1.距压边圈加工面外端至少留30mm的空间2.安装平衡块的底板下面必须设置加强筋3.安装面的最高面不得高于模具压料面高度4.平衡块基本上设置在下模上5.单动拉延模为了保持压边圈力的平衡,在托杆附近平衡块的下方设置垫块6.小型模具设置6个,大型模具设置8个以上,一般400mm布置一个八装夹槽注：A为设置装夹槽侧的模具长,上模装夹槽数>下模装夹槽数九起重装置1.铸入式吊杆：强度高,外形小,安全可靠3.螺钉连接式吊杆：使用于中小型模具4.专用起吊器5.起重臂6.起重孔一○模具定位1.键定位2. 挡料销式定位设置在模具后侧二个(一组),距离尽量大。

拉延模具设计拉延切边冲孔翻边整形一拉延筋的设置：原则上将其设计在上模（凹模）上。

调整压边力二排气孔：一般直径为６三压料圈观察孔：１用于观察凸模的工作情况２设备前后各有一个，最好设置在操作员易观察的位置３有时候排气孔，观察孔是通用的四安全区域：１一般１５０ｘ１５０或者１２０ｘ１２０高１０２自动化生产线：把插销放于安全区域，模具停止工作手动时：当合模后，模具无法打开时，可在安全区域放千斤顶，打开模具五拉延模具基本结构１组成部分：上模活塞下模２按照压力源不同可把床台分为：１）油压机２）机械式压力机３）氮气弹簧（复合式）床台六模具内部结构：１在模具中只要是活动的，都需要导引；且都要有限位装置。

２分模线（Ｐ／Ｆ线）３导引：外导引和内导引１）外导引：优点：有利于钳工装配，稳定性好，精度高。

缺点：模具尺寸相应会增大。

一般，外板件，形状不规则的，起伏较大的，细长件，最好用外导引。

２）内导引：在分模线旁边，优缺点正好和外导引相反。

４导板规格确定：单列导板：双列导板：５压力源：１）顶杆：优点：可以降低模具高度；压力调节范围大；成本低。

缺点：模具结构相对复杂，互换性差；机差。

顶杆的布置：应尽量靠近分模线，顶杆的数量越多越平衡。

３）氮气缸（氮气弹簧）优点：互换性好；使用寿命长；压力稳定。

缺点：成本高；模具高度相应大。

串联起来，如果有哪个坏了，就会知道。

（气压表显示压力）４）弹簧：优点：价钱便宜缺点：容易失效。

七常用五金零部件１平衡块１）作用：调整机差；控制流料；平衡的作用。

２）设计要求：上下方要有肋支撑；下方一般设有停止块，高度根据客户的要求（元创高为２０）；平衡块到样件距离大于等于４０的，方便机械加工；平衡块尽量靠近分模线，两平衡块之间的距离为３５０－４５０。

２定位具设计要点：分布要均匀，尽量向外布置。

在定位具旁边逃料一个小缺口，方便调整。

上面要挖让位孔。

一般情况下，定位具比坯料（ｂｌａｎｋ）高出５－１０。

３等高螺栓（安全螺栓）设计要求：４导板背托５安全护板防护板６到底标记（ＤＣＢ）看模具是否到底设计要点：尽量设计在废料区，看客户要求是否保留，如果是左右对称件，可以用左右到底标记取而代之，可设计在后序要冲孔的位置。
