阳离子水性聚氨酯更新时间：XXXX-12-26 9:23:35 浏览次数：1189次水性聚氨酯树脂和其他树脂一样, 其最终制品的性能是由内部结构决定的。
阳离子型水性聚氨酯是将叔胺官能团引入到聚氨酯的大分子中而制得的。
通常用含叔胺基的二醇作扩链剂, 用烷基化剂或合适的酸进行季铵化而得到离子基团。
和普通的聚氨酯一样可用不同种类的多元醇、不同结构的二异氰酸酯、不同类型的扩链剂、不同类型的中和剂和采用不同的合成方法进行合成。
阳离子型水性聚氨酯的骨架上带有阳离子基团, 这就使其具有了一些独特的性能, 在皮革、涂料、胶粘剂、纺织和造纸等领域有着较好的应用。
此外, 阳离子水性聚氨酯对水的硬度不敏感, 且可以在酸性条件下使用。
因此, 开发出性能优异的阳离子水性聚氨酯, 其市场前景非常广阔。
1 阳离子水性聚氨酯的合成1.1 合成机理合成阳离子水性聚氨酯时, 一般通过两种途径引入阳离子。
一是用卤素元素化合物引入阳离子,该机理先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 加入卤素元素化合物( 如2,3-二溴丁二酸) 扩链, 然后再加入溶剂降低粘度, 加入三乙胺季铵化, 搅拌离子化, 将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。
该机理的季铵化是SN2(亲核取代反应) ; 二是用叔胺化合物引入阳离子, 该机理首先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 用叔胺化合物( 如N- 甲基二乙醇胺) 扩链, 再加入溶剂降低粘度, 然后加入离子化试剂如乙酸, 搅拌离子化。
将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。
该机理的季铵化是酸碱中和。
1.2 合成方法阳离子水性聚氨酯的合成与阴离子水性聚氨酯的合成最大的不同就是阳离子水性聚氨酯需加酸成盐, 因此一般不在水中用胺扩链, 所以阳离子水性聚氨酯一般不用阴离子水性聚氨酯常用的预聚体混合法。
从国内外近年来的研究来看, 阳离子水性聚氨酯的合成主要有熔融法和丙酮法。

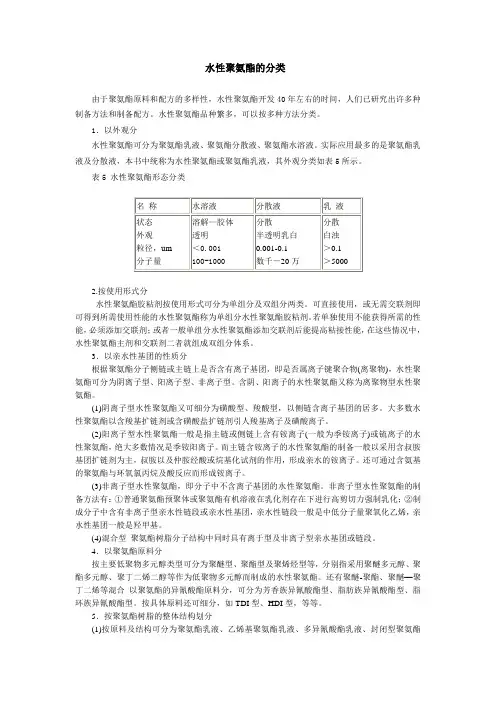

水性聚氨酯的分类由于聚氨酯原料和配方的多样性，水性聚氨酯开发40年左右的时间，人们已研究出许多种制备方法和制备配方。
水性聚氨酯品种繁多，可以按多种方法分类。
1．以外观分水性聚氨酯可分为聚氨酯乳液、聚氨酯分散液、聚氨酯水溶液。
实际应用最多的是聚氨酯乳液及分散液，本书中统称为水性聚氨酯或聚氨酯乳液，其外观分类如表5所示。
表5 水性聚氨酯形态分类2.按使用形式分水性聚氨酯胶粘剂按使用形式可分为单组分及双组分两类。
可直接使用，或无需交联剂即可得到所需使用性能的水性聚氨酯称为单组分水性聚氨酯胶粘剂。
若单独使用不能获得所需的性能，必须添加交联剂；或者一般单组分水性聚氨酯添加交联剂后能提高粘接性能，在这些情况中，水性聚氨酯主剂和交联剂二者就组成双组分体系。
3．以亲水性基团的性质分根据聚氨酯分子侧链或主链上是否含有离子基团，即是否属离子键聚合物(离聚物)，水性聚氨酯可分为阴离子型、阳离子型、非离子型。
含阴、阳离子的水性聚氨酯又称为离聚物型水性聚氨酯。
(1)阴离子型水性聚氨酯又可细分为磺酸型、羧酸型，以侧链含离子基团的居多。
大多数水性聚氨酯以含羧基扩链剂或含磺酸盐扩链剂引人羧基离子及磺酸离子。
(2)阳离子型水性聚氨酯一般是指主链或侧链上含有铵离子(一般为季铵离子)或锍离子的水性聚氨酯，绝大多数情况是季铵阳离子。
而主链含铵离子的水性聚氨酯的制备一般以采用含叔胺基团扩链剂为主，叔胺以及仲胺经酸或烷基化试剂的作用，形成亲水的铵离子。
还可通过含氨基的聚氨酯与环氧氯丙烷及酸反应而形成铵离子。
(3)非离子型水性聚氨酯，即分子中不含离子基团的水性聚氨酯。
非离子型水性聚氨酯的制备方法有：①普通聚氨酯预聚体或聚氨酯有机溶液在乳化剂存在下进行高剪切力强制乳化；②制成分子中含有非离子型亲水性链段或亲水性基团，亲水性链段一般是中低分子量聚氧化乙烯，亲水性基团一般是羟甲基。
(4)混合型聚氨酯树脂分子结构中同时具有离于型及非离子型亲水基团或链段。
水性聚氨酯的制法资料来源：1、溶液法（亦称丙酮法）把端异氰酸基预聚体溶于低沸点能与水互溶的溶剂中（丙酮最常用，因此此方法亦称丙酮法），与亲水性官能基的化合物反应，生成聚氨酯离聚物，加水搅拌实现相转移，蒸馏法回收丙酮，得水性聚氨酯乳液。
此法是目前最常用、最重要的方法，步骤复便且重现性好。
几乎所有的线型聚氨酯都可以用此法植入离子体，再分散于水相中成为水分散液。
其分散液粒径为0.03~0.5μm，粒度可变范围较广，可为不透明或半透明或乳白色热塑性聚氨酯乳液。
2、预聚体分散法此过程不需要大量溶剂，避免了回收溶剂的麻烦，同时也符合低VOC和无VOC未来环保要求的趋势。
此工艺过程的第一步也是先合成端-NCO基预聚体，再植入离子基，使成为离子性齐聚物，加水并强烈搅拌，此间，聚氨酯预聚体形成水分散液和端-NCO基与水进行的扩链反应同时发生。
加入二元胺作扩链剂可以减少-NCO与水反应的几率，最终生成聚氨酯-脲水分散液。
此法较丙酮法简单，无须溶剂回收工序，节能，但产品性能稍差于丙酮法。
通常是把预聚体在强烈搅拌下加入水中分散，如果-NCO活性较低或者使用高剪切力混合分散装置也可以反加料分散，即把水加入预聚体中。
此法制得乳液粒径为0.1~0.5μm，且可制得具有不同交联度的聚氨酯乳液。
3、熔融分散法将聚酯或聚醚二醇、叔胺和异氰酸酯在熔融状态下制备预聚体，用过量尿素终止使生成亲水性的双缩二脲离聚物，再将其在甲醛水溶液中分散，使发生羟甲基化反应，生成羟甲基双缩二脲聚氨酯齐聚物，用水稀释即可得聚氨酯双脲乳液。
实际上是在低pH值情况下，分散相之间的缩聚反应从而达到扩链和交联的目的。
此法反应较易控制，不需溶剂，同时也不要求高效混合装置，可制成粒径为0.03~10μm之间的分散胶粒，分散液稳定，适宜大规模工业化生产，能制备委员长中交联度的聚氨酯乳液。
此外，水性聚氨酯的制备方法还有酮亚胺法（Ketimine）、酮吖嗪法（Ketazine）。
