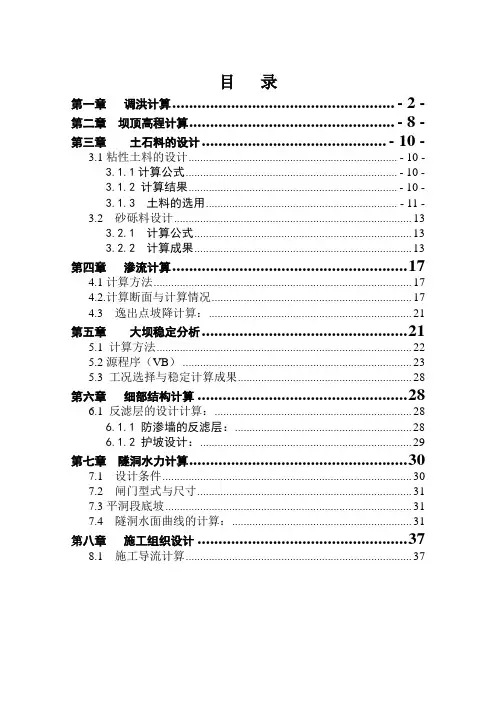

目录第一章调洪计算..................................................... - 2 - 第二章坝顶高程计算................................................. - 8 - 第三章土石料的设计............................................ - 10 -3.1粘性土料的设计........................................................................ - 10 -3.1.1计算公式......................................................................... - 10 -3.1.2 计算结果........................................................................ - 10 -3.1.3 土料的选用.................................................................. - 11 -3.2 砂砾料设计 (13)3.2.1 计算公式 (13)3.2.2 计算成果 (13)第四章渗流计算 (17)4.1计算方法 (17)4.2.计算断面与计算情况 (17)4.3 逸出点坡降计算： (21)第五章大坝稳定分析 (21)5.1 计算方法 (22)5.2源程序（VB） (23)5.3 工况选择与稳定计算成果 (28)第六章细部结构计算 (28)6.1 反滤层的设计计算： (28)6.1.1 防渗墙的反滤层： (28)6.1.2 护坡设计： (29)第七章隧洞水力计算 (30)7.1 设计条件 (30)7.2 闸门型式与尺寸 (31)7.3平洞段底坡 (31)7.4 隧洞水面曲线的计算： (31)第八章施工组织设计 (37)8.1 施工导流计算 (37)第一章调洪计算主要建筑物为2级，次要建筑物为3级，临时建筑物为4级。

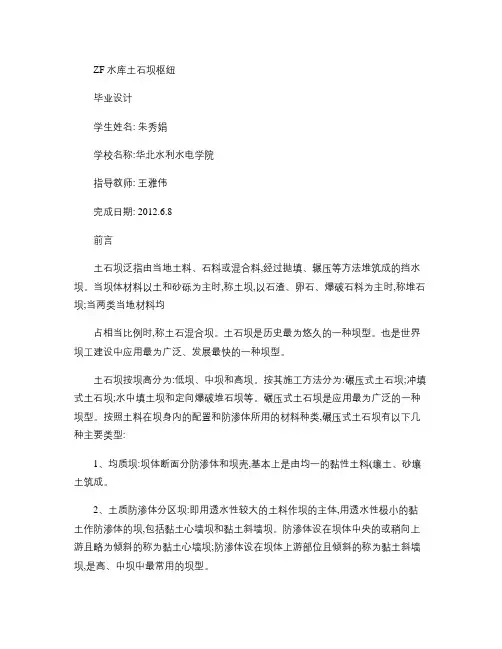

ZF水库土石坝枢纽毕业设计学生姓名: 朱秀娟学校名称:华北水利水电学院指导教师: 王雅伟完成日期: 2012.6.8前言土石坝泛指由当地土料、石料或混合料,经过抛填、辗压等方法堆筑成的挡水坝。
当坝体材料以土和砂砾为主时,称土坝,以石渣、卵石、爆破石料为主时,称堆石坝;当两类当地材料均占相当比例时,称土石混合坝。
土石坝是历史最为悠久的一种坝型。
也是世界坝工建设中应用最为广泛、发展最快的一种坝型。
土石坝按坝高分为:低坝、中坝和高坝。
按其施工方法分为:碾压式土石坝;冲填式土石坝;水中填土坝和定向爆破堆石坝等。
碾压式土石坝是应用最为广泛的一种坝型。
按照土料在坝身内的配置和防渗体所用的材料种类,碾压式土石坝有以下几种主要类型:1、均质坝:坝体断面分防渗体和坝壳,基本上是由均一的黏性土料(壤土、砂壤土筑成。
2、土质防渗体分区坝:即用透水性较大的土料作坝的主体,用透水性极小的黏土作防渗体的坝,包括黏土心墙坝和黏土斜墙坝。
防渗体设在坝体中央的或稍向上游且略为倾斜的称为黏土心墙坝;防渗体设在坝体上游部位且倾斜的称为黏土斜墙坝,是高、中坝中最常用的坝型。
3、非土料防渗体坝:防渗体由沥青混凝土、钢筋混凝土或其他人工材料建成的坝,按其位置也可分为心墙坝和面板坝。
本次设计为ZF水库土坝枢纽工程;ZF水库建成后具有灌溉、发电、防洪、解决工业用水和人畜吃水等多方面的效益,是一座综合利用的水库。
水库土坝枢纽工程设计任务书、水文地质资料及其他相关原始资料是坝体设计的依据,必须全面了解设计任务,熟悉该河流的一般自然地理条件、坝址附近的水文和气象特性、枢纽及水库的地形、地质条件、当地材料、对外交通及有关规划设计的基本数据,只有在熟悉基本资料的基础上才能正确地选择建筑物的类型,进行枢纽布置、建筑物设计及施工组织设计。
通过对资料的了解和分析,初步掌握原始资料中对设计和施工有较大影响的主要因素和关键问题,为以后设计工作的进行打下良好的基础。
土石坝设计计算说明书一、基本资料1.1 工程概况S水库位于G县城西南3公里处的S河中游，该河系睦水的主要支流，全长28公里，流域面积为556平方公里，坝址以上控制流域面积431平方公里；沿河道有地势比较平坦的小平原，地势自西南向东由高变低。
河床比降3‰，河流发源于苏塘乡大源锭子，整个流域物产丰富，土地肥沃，下游盛产稻麦，上游蕴藏着丰富的木材、竹子等土特产。
由于S河为山区性河流，雨后山洪常给农作物和村镇造成灾害，另外，当雨量分布不均时，又易造成干旱现象，因此有关部门对本地区作了多次勘测规划以开发这里的水利资源。
1.2枢纽任务枢纽主要任务以灌溉发电为主，并结合防洪、航运、养鱼及供水等任务进行开发。
根据初步规划，本工程灌溉面积为20万亩，装机7200千瓦。
防洪方面，由于水库调洪作用，使S河下游不致洪水成灾，同时配合下游睦水水利枢纽，对睦水下游也能起到一定的防洪作用，在流域900m3/s。
在航运方面，上游库区能增加航运里程20公里，下游可利用发电尾水等航运条件，使S河下游四季都能筏运，并拟建竹木最大过坝能力为25吨的筏道。
1.3地形、地质概况1.3.1地形情况库区属于低山区，两岸山体雄厚，分水岭山顶高程在550m~750m 左右。
山体多呈北东向展布，山高坡陡，坡度在30°~50°，局部60°~70°，地形险峻。
库区植被茂盛。
沿河两岸冲沟发育，以北东—南西向为主。
基岩在河流两岸及冲沟处出露良好。
坝址附近河流流向总体向南，河床宽约8-15m。
两岸山体雄厚，山顶高程在370m以上。
坝址两岸上、下游均发育有冲沟，冲沟切割深度20m左右。
1.3.2地质情况库区地质构造以断层和裂隙为主，断裂构造较为发育，以小断层为主，未发现有区域性大断裂通过。
库区主要发育以下几组节理裂隙：①北东东组：产状N70 ～80°E/NW∠65～85°，裂面平直，闭合～微张，延伸长短不一，约3～4条/m。
