(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920183349.1(22)申请日 2019.02.01(73)专利权人 李景海地址 130000 吉林省长春市宽城区长盛街9号(72)发明人 王浙屹 杨峻岭 潘黎明 李景海 (74)专利代理机构 北京东岩跃扬知识产权代理事务所(普通合伙) 11559代理人 叶平(51)Int.Cl.E04B 1/94(2006.01)G08B 17/10(2006.01)(ESM)同样的发明创造已同日申请发明专利 (54)实用新型名称一种建筑孔洞的双孔式自动防火封堵装置(57)摘要本实用新型公开了一种建筑孔洞的双孔式自动防火封堵装置，包括底座和底架，底座和底架之间连接有一个纵向电动推杆，底架沿底座水平左右滑动，底架上设有横向导轨，结构板沿横向导轨前后移动；结构板设有一块封堵模块，封堵模块沿竖向导轨垂直升降；封堵模块的顶部分别内置有第一旋转电机和第二旋转电机，第一阻火模块和第二阻火模块分别随第一电机轴和第二电机轴正、反向旋转。本实用新型，以火灾报警为启动信号，将开放的建筑孔洞在短时间内自动关闭，起到了防火阻隔的作用，提高安全系数，为
提高救援和灭火效率赢得了时间。
权利要求书2页 说明书5页 附图5页CN 209742117 U2019.12.06
CN 209742117
U1.一种建筑孔洞的双孔式自动防火封堵装置，包括由下至上相互水平平行布置的底座和底架，其特征在于，所述底座和底架之间连接有一个纵向电动推杆，所述纵向电动推杆的两端分别与所述底座的左端和所述底架的右端固定，所述底架随所述纵向电动推杆的伸缩沿所述底座水平左右滑动；所述底架的顶部上沿水平前后方向固定设有横向导轨，所述横向导轨上滑动连接有横向滑块，所述横向滑块的顶部上固定有结构板，所述底座上固定有横向安装架，所述横向安装架的顶部与所述结构板的底部之间铰接有一个沿水平前后方向布置的横向电动推杆，所述结构板的底部通过推杆螺钉固定于所述横向电动推杆的一端，随所述横向电动推杆的伸缩，所述结构板沿所述横向导轨前后移动；所述结构板的上方竖直平行设有一块由防火材料制成的封堵模块，所述结构板与封堵模块之间铰接有垂直布置的竖向电动推杆，所述结构板上固定有竖向滑块，所述封堵模块上固定有垂直布置的竖向导轨，且所述竖向滑块沿所述竖向导轨滑动，随所述竖向电动推杆的伸缩，所述封堵模块沿所述竖向导轨垂直升降；所述封堵模块的顶部分别内置有第一旋转电机和第二旋转电机，所述第一旋转电机的第一电机轴向上穿出于所述封堵模块并连接有第一阻火模块，所述第二旋转电机的第二电机轴向上穿出于所述封堵模块并连接有第二阻火模块，所述第一阻火模块和第二阻火模块分别随所述第一电机轴和第二电机轴正、反向旋转；所述底座的左、右两端分别设有第一行程开关和第二行程开关，所述第一行程开关和第二行程开关的触头分别朝向所述底架滑动至左、右两个极限位移时的相向布置；所述底座的前、后两端分别设有第三行程开关和第四行程开关，所述第三行程开关和第四行程开关的触头分别朝向所述结构板的滑动至前、后两个极限位移时的相向布置；所述封堵模块的上、下两端分别设有第五行程开关和第六行程开关，所述第五行程开关和第六行程开关的触头分别朝向所述封堵模块的滑动至上、下两个极限位移时对应的所述竖向滑块的方向布置；所述封堵模块的顶部分别设有第七行程开关、第八行程开关、第九行程开关和第十行程开关，所述第七行程开关和第八行程开关的触头分别朝向所述第一阻火模块的旋转至两个极限角度时对应的平行或垂直于所述封堵模块的方向布置，所述第九行程开关和第十行程开关的触头分别朝向所述第二阻火模块的旋转至两个极限角度时对应的平行或垂直于所述封堵模块的方向布置。2.如权利要求1所述的建筑孔洞的双孔式自动防火封堵装置，其特征在于，还包括可替换所述横向电动推杆、横向安装架和推杆螺钉的第二横向电动推杆，所述底座上设有垂直布置的第二横向电动推杆固定板，所述第二横向电动推杆固定板与所述结构板平行并用于固定第二横向电动推杆，所述结构板的下方外壁固定设有第二横向推杆下支架，所述第二横向电动推杆的下部和所述第二横向推杆下支架之间铰接有方向导杆，随所述第二横向电动推杆的伸缩，所述结构板沿所述横向导轨前后移动。3.如权利要求1所述的建筑孔洞的双孔式自动防火封堵装置，其特征在于，所述底座和底架之间由下至上布置有纵向导轨和纵向滑块，所述纵向导轨固定于所述底座的顶面上，所述纵向滑块固定于所述底架的底部上，所述纵向滑块随所述纵向电动推杆的伸缩沿所述

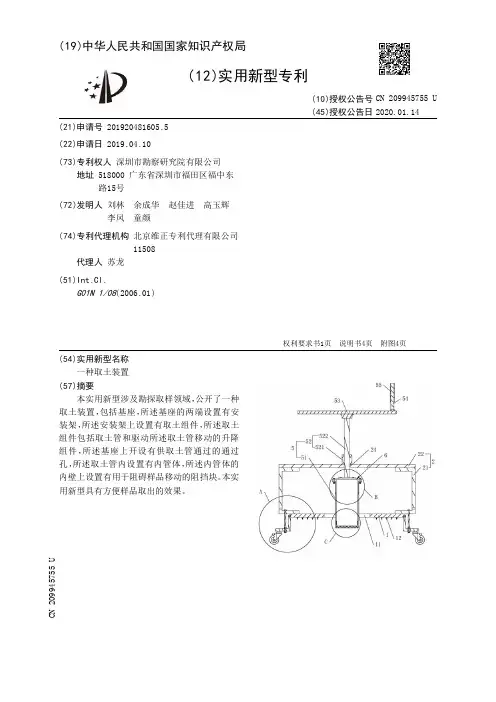

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920481605.5
(22)申请日 2019.04.10
(73)专利权人 深圳市勘察研究院有限公司地址 518000 广东省深圳市福田区福中东路15号
(72)发明人 刘林 余成华 赵佳进 高玉辉 李凤 童颜
(74)专利代理机构 北京维正专利代理有限公司 11508代理人 苏龙
(51)Int.Cl.G01N 1/08(2006.01)
(54)实用新型名称一种取土装置(57)摘要本实用新型涉及勘探取样领域，公开了一种取土装置，包括基座，所述基座的两端设置有安装架，所述安装架上设置有取土组件，所述取土组件包括取土管和驱动所述取土管移动的升降组件，所述基座上开设有供取土管通过的通过孔，所述取土管内设置有内管体，所述内管体的内壁上设置有用于阻碍样品移动的阻挡块。本实
用新型具有方便样品取出的效果。
权利要求书1页 说明书4页 附图4页CN 209945755 U2020.01.14
CN 209945755
U1.一种取土装置，其特征是：包括基座（1），所述基座（1）的两端设置有安装架（2），所述
安装架（2）上设置有取土组件（5），所述取土组件（5）包括取土管（51）和驱动所述取土管
（51）移动的升降组件（52），所述基座（1）上开设有供取土管（51）通过的通过孔（11），所述取
土管（51）内设置有内管体（56），所述内管体（56）的内壁上设置有用于阻碍样品移动的阻挡
块（59）。
2.根据权利要求1所述的取土装置，其特征是：所述升降组件（52）包括固定连接在安装
架（2）上的螺纹套筒（521）、与螺纹套筒（521）螺纹连接的丝杆（522），所述取土管（51）安装
在丝杆（522）的端部。
3.根据权利要求2所述的取土装置，其特征是：所述丝杆（522）远离取土管（51）的一端
固定连接有转盘（53），所述转盘（53）与丝杆（522）同轴设置，所述转盘（53）上转动连接有手
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920259545.2
(22)申请日 2019.03.01
(73)专利权人 湖南工程职业技术学院地址 410151 湖南省长沙市万家丽北路湖南工程职业技术学院
(72)发明人 刘琛
(74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 王新生
(51)Int.Cl.G09B 9/00(2006.01)A47B 97/02(2006.01)
(54)实用新型名称一种建筑制图识图实训用装置(57)摘要本实用新型公开了一种建筑制图识图实训用装置，包括底盘、第一电机和第二电机，所述底盘的顶部固定安装有底座，且底座的竖向中心处贯穿安装有伸缩杆，所述第一电机安装于底盘上，且第一电机通过第一齿轮轴与转盘的边侧相互连接，所述伸缩杆的上端固定有固定支座，且固定支座的上方设置有放置板，所述第二电机安装于放置板的底部，且第二电机通过第二齿轮轴与定位轮相互连接，所述放置板的上端面边缘处安装有定位压条，且放置板的上端面上嵌入安装有照明灯条和弱磁条。该建筑制图识图实训用装置，方便根据使用者的意向进行装置的角度和高度等关系的改变，适用于不同情况使用，同时方
便图纸的限位固定和观看。
权利要求书1页 说明书3页 附图3页CN 209729111 U2019.12.03
CN 209729111
U1.一种建筑制图识图实训用装置，包括底盘（1）、第一电机（5）和第二电机（14），其特征
在于：所述底盘（1）的顶部固定安装有底座（2），且底座（2）的竖向中心处贯穿安装有伸缩杆
（3），并且伸缩杆（3）的下端与底盘（1）的连接处固定有转盘（4），所述第一电机（5）安装于底
盘（1）上，且第一电机（5）通过第一齿轮轴（6）与转盘（4）的边侧相互连接，并且底座（2）的顶
部设置有液压杆（7），而且液压杆（7）与底座（2）和伸缩杆（3）的连接处均固定有转轴（8），所
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920543630.1(22)申请日 2019.04.19(73)专利权人 福建景丰科技有限公司地址 350200 福建省福州市长乐市空港工业区鹏程路28号(72)发明人 付重先 宁佐龙 陈官 饶伟伟 戴俊儒 (74)专利代理机构 福州旭辰知识产权代理事务所(普通合伙) 35233代理人 杨清雅(51)Int.Cl.B66B 11/04(2006.01)B66B 5/00(2006.01)B66B 7/04(2006.01) (54)实用新型名称一种承载丝饼木框转运装置(57)摘要本实用新型涉及一种承载丝饼木框转运装置，包括梯井，还包括丝饼木框升降箱，所述升降箱设置在所述梯井内，所述升降箱底板上左侧和右侧分别对称设置有传送链；位于所述升降箱底板上的两个所述传送链的外侧设置有第一限位挡杆，所述升降箱底板的后侧设置有第二限位挡杆；所述传送链由第一驱动电机驱动；所述升降箱的顶部连接曳引钢丝绳，所述梯井的顶部设置有曳引机，所述曳引钢丝绳的另一端连接所述曳引机，所述梯井的顶部设置有控制箱，位于所述梯井下部的后侧面上的左右两侧分别设置有距离传感器；所述升降箱的前侧设置有对射型激光传感器；设置所述第一限位挡杆和所述第二限位挡杆，解决了因为木框偏置造成的生产线停工，
提高了生产的效率。
权利要求书1页 说明书3页 附图3页CN 209721313 U2019.12.03
CN 209721313
U1.一种承载丝饼木框转运装置，包括梯井，所述梯井后侧面、左侧面和右侧面均覆盖防护网；其特征在于：还包括丝饼木框升降箱，所述升降箱设置在所述梯井内，所述升降箱底板上左侧和右侧分别对称设置有传送链；位于所述升降箱底板上的两个所述传送链的外侧设置有第一限位挡杆，所述升降箱底板的后侧设置有第二限位挡杆；所述第一限位挡杆和所述第二限位挡杆高于所述传送链，所述第一限位挡杆与所述第二限位挡杆相互垂直；所述传送链由第一驱动电机驱动；所述梯井内的右侧设置有配重块，所述升降箱的顶部连接曳引钢丝绳，所述梯井的顶部设置有曳引机，所述曳引钢丝绳穿过所述曳引机，所述曳引钢丝绳的另一端连接所述配重块，所述梯井的顶部设置有控制箱，位于所述梯井下部的后侧面上的左右两侧分别设置有距离传感器；所述升降箱的前侧设置有对射型激光传感器，位于所述第一限位档杆的外侧。2.根据权利要求1所述的一种承载丝饼木框转运装置，其特征在于：所述升降箱底板两侧的所述传送链之间设置有传动轴，所述传动轴连接所述第一驱动电机，所述传送链同步运转，所述传送链的长度为所述升降箱前后距离的两倍。3.根据权利要求1所述的一种承载丝饼木框转运装置，其特征在于：所述梯井底部的前侧设置有第一导向轮，所述梯井上部的前侧面距离梯井顶端一个升降箱距离处设置有第二导向轮。4.根据权利要求1所述的一种承载丝饼木框转运装置，其特征在于：所述第一限位挡杆的前部向外侧弯曲。5.根据权利要求1所述的一种承载丝饼木框转运装置，其特征在于：所述梯井的底面上位于所述升降箱底板的下方设置有第一缓冲弹簧，所述梯井底面上位于所述配重块的下方
