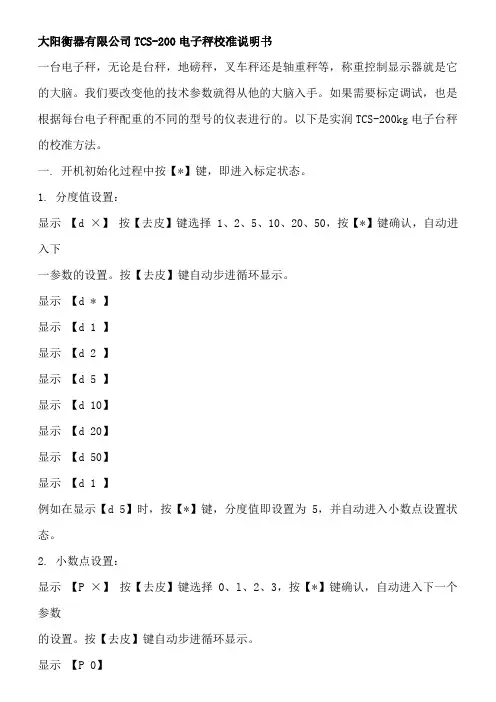

大阳衡器有限公司TCS-200电子秤校准说明书

一台电子秤，无论是台秤，地磅秤，叉车秤还是轴重秤等，称重控制显示器就是它的大脑。我们要改变他的技术参数就得从他的大脑入手。如果需要标定调试，也是根据每台电子秤配重的不同的型号的仪表进行的。以下是实润TCS-200kg电子台秤的校准方法。

一. 开机初始化过程中按【*】键，即进入标定状态。

1. 分度值设置：

显示 【d ×】 按【去皮】键选择 1、2、5、10、20、50，按【*】键确认，自动进入下

一参数的设置。按【去皮】键自动步进循环显示。

显示 【d * 】

显示 【d 1 】

显示 【d 2 】

显示 【d 5 】

显示 【d 10】

显示 【d 20】

显示 【d 50】

显示 【d 1 】

例如在显示【d 5】时，按【*】键，分度值即设置为 5，并自动进入小数点设置状态。

2. 小数点设置：

显示 【P ×】 按【去皮】键选择 0、l、2、3，按【*】键确认，自动进入下一个参数

的设置。按【去皮】键自动步进循环显示。

显示 【P 0】 显示 【P 0.0】

显示 【P 0.00】

显示 【P 0.000】’

显示 【P 0】

例如在显示【P 0.000】时，按【*】键，小数点即设置为 0.000，并自动进入秤量设置状态。

3. 秤量设置：

显示 【FULL 】 按【去皮】键进入数字输入状态。

显示 【0 0 0 0 0 0】按【去皮】键，标志符 V依次右移选择数字输入位置，按【置零】键对

应位自动步进加一，直到所需数字出现，再按【去皮】键标志符 V依次右移选择数字输入位置，按【置零】键对应位自动步 进加一，直到最大秤量值出现，按【*】键确认，自动进入下一个参数的设置。

例如显示【0 2 5 0 0 0】按【*】键确认，并自动进人零点标定状态。

4. 零点标定：

显示 【nOLOAD】 秤台上无物，等到稳定标志符 V出现，按【*】键，零点标定完成，

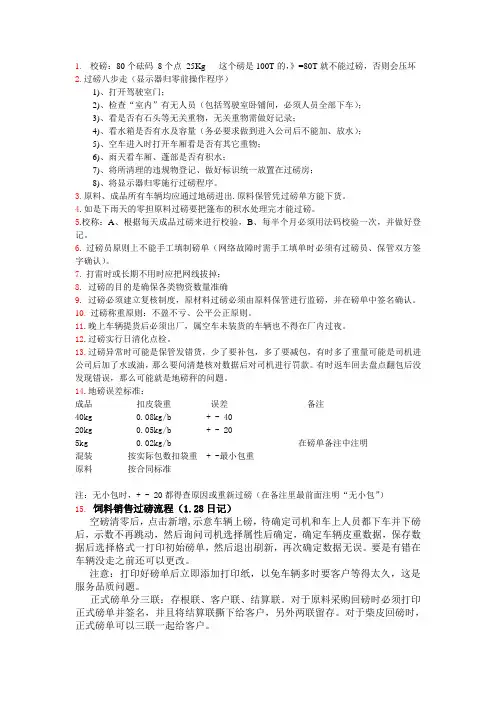

1. 校磅：80个砝码 8个点 25Kg 这个磅是100T的，》=80T就不能过磅，否则会压坏

2.过磅八步走（显示器归零前操作程序）

1)、打开驾驶室门；

2)、检查“室内”有无人员（包括驾驶室卧铺间，必须人员全部下车）；

3)、看是否有石头等无关重物，无关重物需做好记录；

4)、看水箱是否有水及容量（务必要求做到进入公司后不能加、放水）；

5)、空车进入时打开车厢看是否有其它重物；

6)、雨天看车厢、蓬部是否有积水；

7)、将所清理的违规物登记、做好标识统一放置在过磅房；

8)、将显示器归零施行过磅程序。

3.原料、成品所有车辆均应通过地磅进出.原料保管凭过磅单方能下货。

4.如是下雨天的零担原料过磅要把篷布的积水处理完才能过磅。

5.校称：A、根据每天成品过磅来进行校验，B、每半个月必须用法码校验一次，并做好登记。

6. 过磅员原则上不能手工填制磅单（网络故障时需手工填单时必须有过磅员、保管双方签字确认）。

7. 打雷时或长期不用时应把网线拔掉；

8. 过磅的目的是确保各类物资数量准确

9. 过磅必须建立复核制度，原材料过磅必须由原料保管进行监磅，并在磅单中签名确认。

10. 过磅称重原则：不盈不亏、公平公正原则。

11.晚上车辆提货后必须出厂，属空车未装货的车辆也不得在厂内过夜。

12.过磅实行日清化点检。

13.过磅异常时可能是保管发错货，少了要补包，多了要减包，有时多了重量可能是司机进公司后加了水或油，那么要问清楚核对数据后对司机进行罚款。有时返车回去盘点翻包后没发现错误，那么可能就是地磅秤的问题。

14.地磅误差标准：

成品 扣皮袋重 误差 备注

40kg 0.08kg/b + - 40

20kg 0.05kg/b + - 20

5kg 0.02kg/b 在磅单备注中注明

地磅常见故障及处理方法

点击次数：2652发布时间：2013-7-1213:31:05

1、地磅显示漂移

现象：仪表显示不稳定,少则几十kg,多则成百上千kg不停地变动;

原因：仪表模拟部分损坏,电源故障,传感器、接线盒、电缆等有故障引起的信号变化,秤台与基础出现杂物堵塞、限位螺栓与基础无间隙等;

2、地磅称量不准

现象：称量误差较大;

原因：秤台与基础有问题,仪表调校不准确,仪表模拟部分坏,传感器、接线盒有问题、四角有误差等;

3、显示正超载或负超载

现象：如XK3190系列仪表显示Err03正超载或显示Err02负超载;

原因：仪表损坏,供桥电源不正常,传感器、接线盒、DB-9插头等有问题引起信号大幅度变化,若是一台未经调试的秤,调试后故障自动消除,或是地磅传感器有问题;

4、汽车衡开机无自检

现象：仪表接通电源后无任何显示或显示部分笔划段,有的还伴有蜂鸣器鸣叫;

原因：外部220V电源及供电电路线路、保险管、机内变压器、三端稳压电源有故障,仪表PCB板损坏或LED显示管损坏或连线脱落;

5、开机或卸载后不回零

现象：开机接通电源,仪表自检后显示不为零,有错误提示或显示一较稳定的数值,或在称量中车辆下秤后显示正或负的数值,不显示零位;

原因：仪表放大部分有故障,传感器性能改变滞后,漂移等,秤体与基础间有杂物堵塞;

二、地磅维修常用检修方法

1、观察法

直观检查秤台四周及底面有无杂物堵塞,限位间隙是否合格,各电缆线有无损伤,接线盒有无受潮、仪表元器件有无明显损伤痕迹等;

例：出现称量不准确,变差较大问题;观察发现一端引桥已被压塌,挤压住秤台,整个秤台已卡住,且秤台两端下部也被长期使用中掉下的积尘堆积而被塞住;针对以上问题处理后恢复正常;

2、测量比较法

用万用表电压档测试供桥电源XK3190-A9仪表为+8V,仪表工作电源+5V是否正常可与好的仪表进行比较,传感器输出的信号是否稳定,几只传感器输出信号有否偏差过大等;用万用表电阻档检测电缆有无短路,断路,传感器阻值是否正常等;

地磅标定流程如何操作方法

地磅标定是为了确保地磅测量的准确性，常用的操作方法如下：

1. 准备工作：确保地磅上没有任何物体，仅有空气。

2. 将一个已知质量的物体（比如称量器或标准铁块）放置在地磅上。

3. 使用地磅的控制面板或软件，输入该物体的质量值，并记录下来。

4. 等待地磅上的示数稳定，并记录下示数。

5. 重复步骤2至4，使用不同质量的物体进行标定，最好选择不同的质量级别，以检查地磅在不同负荷下的准确性。

6. 根据记录下来的质量值和示数值，绘制出地磅示数与质量的关系曲线。

7. 根据关系曲线，进行地磅示数的修正和校准。

8. 测试标定结果的准确性，可以使用已知质量的物体进行验证。

需要注意的是，在进行地磅标定时，应避免地磅上有任何外力干扰，如风力或振动，以保证标定的准确性。此外，定期对地磅进行标定和校准，以确保其长期的测量准确性。
