周公山隧道施工组织设计

第一章 工程概况及技术等级

1.1工程概况

1.1.1技术标准

公路等级：四车道高速公路

设计时速：80km/h

限制坡度：1.2％

隧道建筑限界：见表1

洞路面荷载：公路—I级

隧道防水等级：二级，二次衬砌抗渗等级不小于S8。

隧道建筑限界

项目 净宽（m） 净高（m） 行车道（m） 侧向宽度（m） 检修道（m）

主洞 10.25 5 3.75*2 0.5/0.75 0.75/2

停车带 13.00 5 注：加宽带3.5m（含侧向宽度0.75m）

行车横通道 4.5 5.0 /

人行横通道 2.0 2.5

/

1.1.2 地质概况

周公山隧道进口位于市兩城区大兴镇，隧址区地形最高点高程约为1660m，最低点的青衣江高程约为580m，相对高差约为1080m，为构造侵蚀低山地貌。隧址区穿越沙坪背斜的向N倾末端，沙坪背斜呈SN向展布，背斜轴部向N倾伏。穿越段背斜地层均为白垩系中厚层的粉砂岩、细砂岩夹泥岩，岩体较完整，在隧道开挖过程中，拱顶稳定性较低，右侧侧壁稳定性较好，左侧基本稳定，地下水呈点滴～线流状。

该隧道左洞Ⅴ级围岩105m，Ⅳ级围岩1255m，Ⅲ级围岩500m。

该隧道右洞Ⅴ级围岩120m，Ⅳ级围岩1230m，Ⅲ级围岩500m。

1.2主要工程数量

隧道左右洞主要工程数量见下表1-2-1：

工程项目 单位 数量 备注

开挖 m3 355962

大管棚 导向墙ｃ20砼 m3 33

加强支护 Φ108钢管 根 36

Φ108钢管 m 1440

小管棚 Φ42小导管 m 30214

钢架 I20b钢拱架 Kg 446797

I16,I14，钢拱架 Kg 245043

钢架榀数 榀 500

二次

衬砌 HPB300钢筋 Kg 294146

HRB400钢筋 Kg 1183243

模筑C30钢筋混凝土 m3 33257

模筑C25混凝土 m3 18470

耐腐蚀剂 Kｇ

仰拱填充C20混凝土 m3 3674

HPB300钢筋 Kｇ 326953

HRB400钢筋 Kｇ 723491

系统支护 ф8，ф6.5钢筋网 Kｇ 155620

喷C20砼 m3 16231

ф22砂浆锚杆 m 180961

临时支护

ф25锚杆 m3 34340

洞门及洞外 C20钢筋混凝土 m3 40

边仰坡防护浆砌污工 M2

弃碴 m3

第二章 编制依据及编制围

2.1编制依据

2.1.1《交通运输部关于至高速公路初步设计的批复》（交 公路（2014）216号

2.1.2《省至高速公路周公山隧道工程于质详勘报告》（2014.05）

2.1.3《公路工程技术标准》（JTG B01-2003）

2.1.4《公路隧道技术规》（JTG 070-2004）

2.1.5《公路隧道细则》（JTG /T D70-2010）

2.1.6《公路隧道施工技术规》（JTG F60-2009）

2.1.7《公路混凝土路面施工技术规》（JTG D30-2003）

2.1.8《公路泥清路面施工技术规》（JTG D40-2004）

2.1.9《隧道施工安全九条规定》

2.1.10现行公路施工、材料、机具设备等定额；

2.1.11至高速公路工程C3标工程承包合同；

2.1.12至高速公路工程招标文件《周公山隧道设计图》；

2.1.13我公司拥有的科技成果、施工技术水平、机械设备等；现场调查的相关资料。

2.2编制围

周公山隧道进口左ZK5+640～ZK7+500,右K5+650—K7+500段洞口工程、洞身开挖、支护、衬砌等主体工程以及防排水、电缆槽等附属施工项目。

第三章 施工组织机构及劳动力安排

3.1施工组织机构

周公山隧道属我标段重点控制性工程之一，项目部对周公山隧道的施工实行一级管理模式，施工组织机构见图3-1-1。

图3-1-1

注：项目部测量队隶属工程技术部；

3.2劳动力配置 项目经理

詹辉

项目总工

杨磊 项目副经理

赵小军 项目副经理

何慧飞

综合办公室

何

勇 计划合同部

杨恩爽 工程技术部

黄雪立

安全环保部

祝

鸿坤 物资设备部

朱兴松 财

务

部

刘

志

项目副经理

瞿才仲

实

验

试

刘勇军

隧道施工队

俞兆恩

隧道右洞 隧道左洞

开挖班组 支护班组 二衬班组 钢筋班组 钢筋班组 二衬班组 支护班组 开挖班组 运输班组 运输班组

隧道施工队为专业化施工队，按照工序进行劳动力配置，每个工序按二班循环作业，各工班劳动力配置见表3-2-1。

表3-2-1 劳动力配置表

序号 施工队 主要工作容 劳动力（人） 管理人员（人）

1 管理人员 管理、测量、调度、火工品管理人员等 18

2 开挖班组 隧道钻爆作业施工 30 2

3 二衬砼班组 二衬施工、边沟电缆槽等砼施工 28 2

4 支护班组 隧道初期支护锚杆、挂网、喷射混凝土 32 2

5 运输机械班组 隧道排碴、空压机站、搅拌站。水电等 20 2

6 钢筋加工班组 二衬钢筋、初期支护钢筋网、钢架及简易台车加工 12 1

7 杂工班组 清扫洞外场地及日常杂活 8 1

7 后勤 生活管理 6 1

总 计 136 29

第四章 临建设施布置

4.1场地布置

4.1.1临时设施布置原则

临时设施本着“规划经济、永临结合、综合利用、便于管理、注重环保、服务施工”的原则进行布置。施工便道修筑至混凝土拌合站，满足重型车辆与工程机械通行要求，晴雨畅通；各生产区域场道路和场地要求同上；生产和生活设施、电力、供水等设施满足施工高峰期需求，一次建设成型，符合环保要求，适合当地气候条件；取土场、弃土场设在设计指定位置，按环保要求做好相应防护；各场站用地使用期要精心规划，在满足工程需要的前提下，确定经济合理的使用面积和使用期限，使用后及时做好恢复和复垦；信息管理和网络监控系统要体现高科技的优势，完全满足外信息沟通传输和工程施工监控管理的需要。

4.2临时设施

4.2.1施工便道

隧道进口施工便道由大兴镇政府门口公路桥引入，该便道属新修便道至隧道洞口，便道长0.4km；，施工便道技术标准：主便道单车道路面宽5m，采用C20混凝土路面。双侧2%横坡排水，每隔50m修建汇车道一处。

施工便道修建方法：由于本段大部分为新修道，路基软弱结构地段可用建渣或片石进行换填处理，换填深度0.50m以上。路面铺设10cm砂夹碎石，旱

地地段直接铺设砂石50cm，上铺10cm砂夹碎石。路面C20砼20cm。

4.2.2施工用电

采用二台800KVA的变压器，安装在隧道口适当位置，利用当地电源，就近接入高压电。变压器设置高于地面不小于60cm（按要求）的安装平台，采用红砖砌筑或现浇混凝土，变压器四周设安全防护网，并设置用电规定及安全标识。

表4-2-2周公山隧道进口用电负荷计算

序号 项 目 单位用电量(KW) 数量 合计(KW) 备 注

1 空压机 132 6 792

3 通风机 132 2 264

4 输送泵 75 2 150

5 搅拌站 100 1 100

6 振捣器 2.2 10 22

7 电焊机 11 15 165

8 洞照明 40 1 40

9 模板台车 30 1 30

10 整平机 10 1 10

由于附近高压线无法满足使用要求，高线路的引入由项目部架设专线，以此确保供电满足施工要求。

施工用电由我部电气人员进行架设，配电房设总配电柜，洞外采用“三相五线制”立杆架设，隧道每100m设分接配电柜。

隧道进口配置两台250kw备用发电机。

4.2.3施工用水

本隧道施工区域地表水和地下水不丰富，左侧100米山间河流水质较好，施工用水可在隧道进口、洞顶修建100～150m3水池蓄水。采用河水水时，需对水源进行取样化验，若水质具有腐蚀性，不能用于工程建设，须另觅水源或采用城市自来水。生活用水设净化装置净化、消毒后饮用。

4.2.4材料场及钢筋加工场

隧道进口ZK5+580线路右侧设立一个钢筋加工场600m2，负责隧道施工用钢筋加工，加工棚采用型钢立柱，钢构屋架，彩钢瓦弧型屋面，彩钢瓦围护（留出大门）、净高700cm，地面采用C20混凝土硬化厚20cm，修建面积600平米（30m×20m）棚设原材料堆放区，钢筋加工区，钢拱架制作区，半成品区，废

料区等。材料库房均采用彩钢瓦房50m2。

4.2.5生产、生活、办公用房

为了便于对隧道的管理和控制，以及对外沟通的便利，项目部下设隧道项目部，隧道项目部设在隧道进口右ZK5+600红线外。分部及施工队生活及办公用房均采用活动彩钢瓦房。隧道项目分部和各施工队用房面积约1000m2，设办公室、会议室，宿舍、伙房、食堂、浴室，厕所等。在营区进行绿化，做好排水设施，消防设施，活动场地进行硬化处理。

4.2.6混凝土拌合站

为满足隧道施工要求，隧道设计喷浆拌合站一套，拌合站设置在隧道进口右侧。搅拌站计划用地3600平米（约5亩）,设砂石料堆放区、水泥及外加剂存放区、混凝土生产区、蓄水池、污水处理区、洗车池、地镑、试养护件室等。砂石堆放区设3个隔仓。

4.2.7空压机站

空压机站设在洞口右侧红线，墙身采用红砖砌24墙，考虑到散热，墙高为180cm，钢管立柱高320cm，屋顶为钢筋或型钢屋架，彩钢瓦屋面，地面采用C20混凝土硬化厚10cm，同时留出排水地沟及电缆沟等设施，空压机房的建筑面积为200-220平米，安装8台23.6立方/min电动空压机，同时修建100m3循环水池。

4.2.7垃圾及污水处理设施

生活区垃圾集中堆放，定期用垃圾车运往指定处理点处理；生活污水排入污水收集容器处理并拉到指定地点排放。

施工产生的固体废料由汽车运至指定地点处理。

在拌合站设污水处理池，在各生活区设废水处理池，工程施工产生的废水、污水及生活污水经过净化处理达标后排放。严禁将含有污染物质或可见悬浮物质的水随意排放。

4.2.8消防设施

根据消防要求，在办公区、生活区、油库、机械场及其它作业区域按规定配备足够数量的灭火器、防火砂等消防器材。

4.2.9施工平面布置图

合集下载

隧道工程总体施工方案(3篇)

隧道工程总体施工方案(3篇)

第1篇

一、前言

隧道工程作为交通运输、能源输送、城市建设等领域的重要基础设施，其施工质量直接关系到工程的安全、质量和使用寿命。为确保隧道工程顺利进行，特制定本总体施工方案。

二、工程概况

1. 工程名称：XX隧道工程

2. 工程地点：XX省XX市XX县

3. 工程规模：隧道全长XX米，双向四车道，设计时速XX公里/小时。

4. 工程特点：地质条件复杂，围岩等级变化大，隧道埋深较大，施工难度较高。

三、施工总体安排

1. 施工组织机构

成立隧道工程指挥部，下设工程技术组、施工管理组、质量安全管理组、物资保障组等，负责整个工程的施工组织、协调、管理和监督。

2. 施工进度安排

（1）前期准备：完成工程地质勘察、设计、招投标、施工许可证等手续办理，做好施工队伍、材料、设备、资金的准备工作。

（2）隧道洞口及明洞施工：完成洞口边坡、明洞基础、洞口段施工，并进行洞口段支护。

（3）隧道洞身开挖：采用台阶法开挖，分步进行，确保开挖质量和安全。

（4）隧道洞身支护：根据围岩等级和地质条件，采用锚杆、喷射混凝土、钢筋网、钢拱架等支护措施。

（5）隧道衬砌施工：采用预制混凝土构件、现浇混凝土等衬砌形式，确保衬砌质量和安全。

（6）隧道机电安装：完成通风、照明、消防、监控、供配电等系统安装，确保隧道正常运行。 3. 施工总体部署

（1）施工平面布置：合理规划施工现场，确保施工区域、生活区、办公区、材料堆放区等功能区域的合理布局。

（2）施工用电：采用三相五线制供电，确保施工现场用电安全。

（3）施工照明：采用高效节能的照明设备，确保施工现场照明充足。

（4）施工用水：采用地下水或市政供水，确保施工现场用水需求。

（5）施工通风：采用机械通风和自然通风相结合的方式，确保施工现场空气质量。

（6）施工排水：采用明沟、暗沟、集水井等排水设施，确保施工现场排水畅通。

（7）洞内管线布置：合理规划洞内管线布置，确保隧道内管线安全、美观。

隧洞专项施工方案(3篇)

隧洞专项施工方案(3篇)

第1篇

一、工程概况

1. 工程名称：

某水利枢纽工程隧洞施工

2. 工程地点：

某省某市某县

3. 工程规模：

隧洞全长3000米，直径4.5米，采用全断面开挖施工。

4. 施工内容：

隧洞开挖、支护、衬砌、排水、通风、测量等。

5. 施工单位：

某建筑工程有限公司

二、施工组织设计

1. 施工组织机构：

（1）项目经理部

（2）施工队

（3）技术组

（4）安全质量组

（5）物资设备组

（6）财务组

2. 施工进度计划：

根据工程特点，制定合理的施工进度计划，确保工程按期完成。

3. 施工资源配置： （1）劳动力：根据施工需求，合理配置各类劳动力。

（2）材料：提前做好材料采购计划，确保材料供应。

（3）设备：根据施工需求，配置相应的机械设备。

三、施工方案

1. 隧洞开挖：

（1）采用全断面开挖，分台阶开挖，台阶高度不大于2.5米。

（2）开挖过程中，严格控制爆破作业，确保安全。

（3）开挖后，及时进行临时支护，防止坍塌。

2. 支护：

（1）初期支护采用喷射混凝土支护，厚度不小于15厘米。

（2）二次支护采用钢筋混凝土衬砌，厚度不小于30厘米。

（3）支护施工过程中，严格控制施工质量，确保支护结构安全可靠。

3. 衬砌：

（1）衬砌采用现浇钢筋混凝土结构，分两层施工。

（2）施工过程中，严格控制混凝土质量，确保衬砌结构强度。

（3）衬砌完成后，进行验收，确保工程质量。

4. 排水：

（1）隧洞内设置排水沟，采用混凝土浇筑，确保排水畅通。

（2）排水沟与隧洞外排水系统相连，防止水患。

5. 通风：

（1）隧洞内设置通风设备，保证施工环境空气质量。

（2）通风设备运行正常，确保施工安全。

6. 测量： （1）施工过程中，进行全站仪测量，确保施工精度。

（2）测量数据及时上报，为施工提供依据。

四、安全质量保证措施

1. 安全措施：

（1）加强安全教育，提高施工人员安全意识。

（2）严格执行安全操作规程，确保施工安全。

隧道施工组织设计方案(完整投标版)

隧道施工组织设计方案(完整投标版)

1 / 82

目录

一 总体施工组织布置及规戈U ............................................................................................. 4

1.1工程概况 ......................................................................................... 4

1.1.1主要工程量 ................................................................................. 4

1.1.2主要工程特点 ............................................................................... 5

1.2施工组织 ........................................................................................ 5

1.2.1组织机构形式 ............................................................................... 5

1.2.2组织管理目标 ............................................................................... 5

1.2.3施工任务安排 ............................................................................... 6

1.3施工总平面布置 .................................................................................. 6

周山隧道出口工程

周山隧道出口工程

周山隧道出口工程

临建施工方案

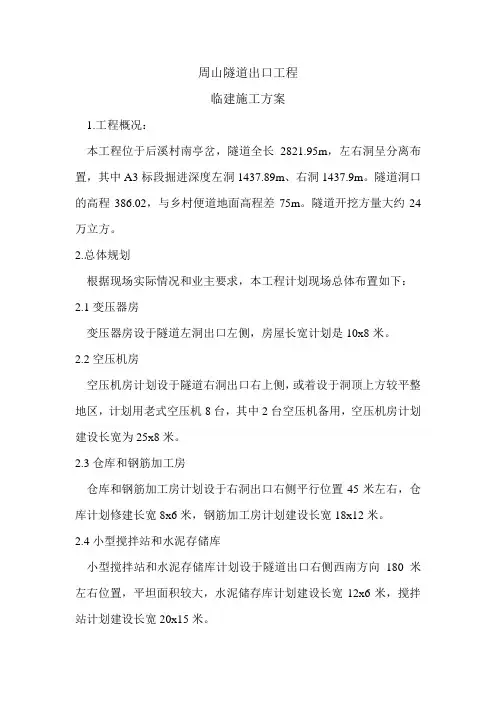

1.工程概况：
