浅谈燃煤机组除尘器的优化改造

ｌ生　ｌＩ５　似　

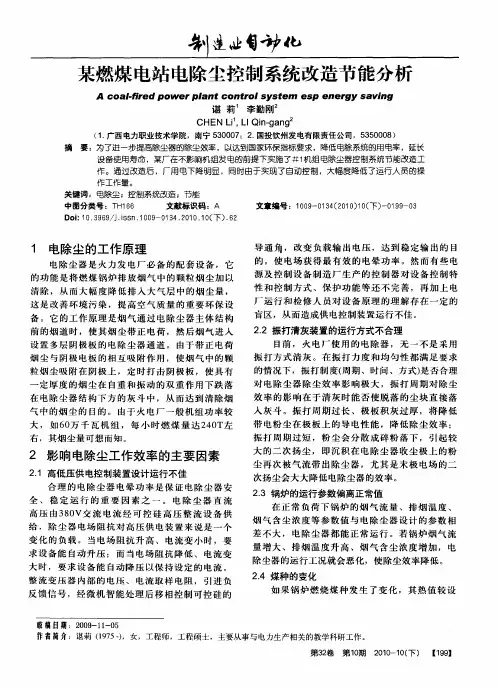

某燃煤电站电除尘控制系统改造节能分析　

Ａ　ｃｏａｌ－ｆｉｒｅｄ　ｐｏｗｅｒ　ｐｌａｎｔ　ｃｏｎｔｒｏｌ　ｓｙｓｔｅｍ　ｅｓｐ　ｅｎｅｒｇｙ　ｓａｖｉｎｇ　谌莉’李勤刚　

ＣＨＥＮ　Ｌｉ。．ＬＩ　Ｑｉｎ．ｇａｎｇ　

（１．广西电力职业技术学院，南宁５３０００７；２．国投钦州发电有限责任公司，５３５０００８）　摘要：为了进～步提高除尘器的除尘效率，以达到国家环保指标要求，降低电除系统的用电率，延长　设备使用寿命，某厂在不影响机组发电的前提下实施了＃１机组电除尘器控制系统节能改造工　作。通过改造后，厂用电下降明显，同时由于实现了自动控制，大幅度降低了运行人员的操　作工作量。　关键词：电除尘；控制系统改造；节能　中图分类号：ＴＨ１　６６　文献标识码：Ａ　文章编号：１　００９－０１　３４（２０１　ｏ）１　０（下）－ｏｌ　９９－０３　

Ｄｏｉ：１　０．３９６９／Ｊ．ｉｓｓｎ．１　００９－０１　３４．２０１　０．１　０（下）．６２　

１电除尘的工作原理　

电除尘器是火力发电厂必备的配套设备，它　

的功能是将燃煤锅炉排放烟气中的颗粒烟尘加以　

清除，从而大幅度降低排入大气层中的烟尘量，　

这是改善环境污染，提高空气质量的重要环保设　

备。它的工作原理是烟气通过电除尘器主体结构　

前的烟道时，使其烟尘带正电荷，然后烟气进入　

设置多层阴极板的电除尘器通道。由于带正电荷　

烟尘与阴极电板的相互吸附作用，使烟气中的颗　

粒烟尘吸附在阴极上，定时打击阴极板，使具有　

一定厚度的烟尘在自重和振动的双重作用下跌落　

在电除尘器结构下方的灰斗中，从而达到清除烟　

气中的烟尘的目的。由于火电厂一般机组功率较　

大，如６０万千瓦机组，每小时燃煤量达２４０Ｔ左　

右，其烟尘量可想而知。　

２影响电除尘工作效率的主要因素　

２．１高低压供电控制装置设计运行不佳　

合理的电除尘器电晕功率是保证电除尘器安　

全、稳定运行的重要因素之一。电除尘器直流　

高压由３８０Ｖ交流电流经可控硅高压整流设备供　

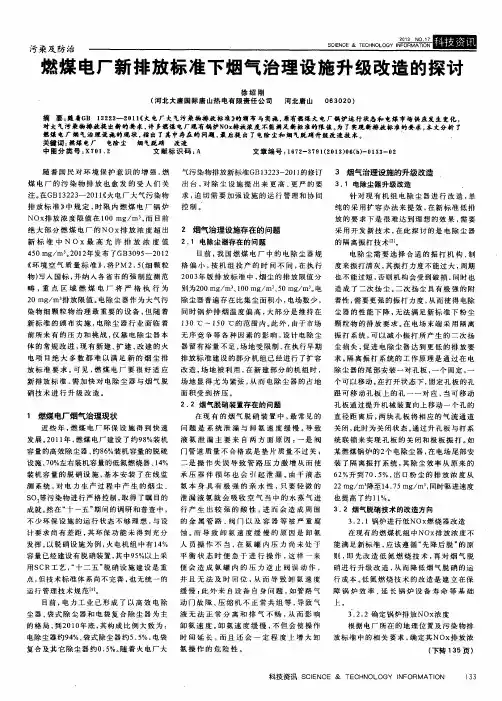

污染及防治　ＳＣＩＥＮＯＥ＆ＴＥＣＨＮＯＬＯＯＹ　。　皿圆　燃煤电厂新排放标准下烟气治理设施升级改造的探讨　徐绍刚　（河北大唐国际唐山热电有限责任公司　河北唐山０６３０２０）　摘要：随着ＧＢ　ｌ３２２３—２０Ｉｌ《火电厂大气污染物排放标准》的颁布与实施，原有燃煤火电厂锅炉运行状态和电煤市扬供应发生变化，　对大气污染物排放提出新的要求，许多燃煤电厂现有锅炉Ｎ０ｘ排放浓度不能满足新标准的限值。为了实现新排放标准的要求，本文分析了　燃煤电广烟气治理设施的现状，指出了其中存在的问题，最后提出了电除尘和烟气脱脯升级改造技术。　’　关键词：燃煤电厂　电除尘　烟气脱硝　改造　中图分类号：Ｘ７０１．２　文献标识码：Ａ　文章编号：１　６　７　２—３７９１（２０１３）０６（ｂ）一０１３３—０２　随着国民对环境保护意识的增强，燃　煤电厂的污染物排放也愈发的受人们关　注。在ＧＢｌ　３２２３—２Ｏｌ１《火电厂大气污染物　排放标准》中规定，时限内燃煤电厂锅炉　Ｎ０ｘ排放浓度限值在ｌ００　ｍｇ／ｍ　，而目前　绝大部分燃煤电厂的ＮＯｘ排放浓度超出　新标准中Ｎ　Ｏ　Ｘ最高允许排放浓度值　４５０　ｍｇ／ｍ　。２０１２年发布了ＧＢ３０９５—２Ｏ１２　《环境空气质量标准　，将ＰＭ２．５（细颗粒　物）写入国标，并纳入各省市的强制监测范　畴，重点区域燃煤电厂将严格执行为　２０　ｍｇ／ｍ　排放限值。电除尘器作为大气污　染物细颗粒物治理最重要的设备，但随着　新标准的颁布实施，电除尘器行业面临着　前所未有的压力和挑战，仅靠电除尘器本　体的常规改进，现有新建、扩建、改建的火　电项目绝大多数都难以满足新的烟尘排　放标准要求。可见，燃煤电厂要很好适应　新排放标准，需加快对电除尘器与烟气脱　硝技术进行升级改造。　１燃煤电厂烟气治理现状　近些年，燃煤电厂环保设施得到快速　发展。２０１１年，燃煤电厂建设了约９８％装机　容量的高效除尘器、约８６％装机容量的脱硫　设施、７０％左右装机容量的低氮燃烧器、ｌ４％　装机容量的脱硝设施，基本安装了在线监　测系统，对电力生产过程中产生的烟尘、　ＳＯ，等污染物进行严格控制，取得了瞩目的　成就。然在“十一五”期间的调研和普查中，　不少环保设施的运行状态不够理想，与设　计要求尚有差距，其环保功能未得到充分　发挥。以脱硝设施为例，火电机组中有１４％　容量已经建设有脱硝装置，其中９５％以上采　用ＳＣＲ工艺，“十二五”脱硝设施建设是重　点，但技术标准体系尚不完善，也无统一的　运行管理技术规范［１１。　目前，电力工业已形成了以高效电除　尘器、袋式除尘器和电袋复合除尘器为主　的格局，到２Ｏ１０年底，其构成比例大致为：　电除尘器约９４％、袋式除尘器约５．５％，电袋　复合及其它除尘器约０．５％。随着火电厂大　气污染物排放新标准ＧＢ１３２２３—２０１１的修订　出台，对除尘设施提出来更高、更严的要　求，追切需要加强设施的运行管理和协同　控制。　２烟气治理设施存在的问题　２．１电除尘器存在的问题　目前，我国燃煤电厂中的电除尘器规　格偏小，按机组投产的时间不同，在执行　２００３年版排放标准中，烟尘的排放限值分　别为２００　ｍｇ／ｍ　、ｌＯ０　ｍｇ／ｍ　、５０　ｍｇ／ｍ。。电　除尘器普遍存在比集尘面积小，电场数少，　同时锅炉排烟温度偏高，大部分是维持在　ｌ　３Ｏ℃～１　５０℃的范围内。此外，由于市场　无序竞争等各种因素的影响，设计电除尘　器留有裕量不足，场地受限制，在执行早期　排放标准建设的部分机组已经进行了扩容　改造，场地被利用，在新建部分的机组时，　场地显得尤为紧张，从而电除尘器的占地　面积受到挤压。　２．２烟气脱硝装置存在的问题　在现有的烟气脱硝装置中，最常见的　问题是系统泄漏与卸氯速度缓慢。导致　液氨泄漏主要来自两方面原因：一是阀　门管道质量不合格或是垫片质量不过关；　二是操作失误导致管路压力激增从而使　承压器件损坏也会引起泄漏。由于液态　氨本身具有极强的亲水性，只要轻微的　泄漏液氨就会吸收空气当中的水蒸气进　行产生出较强的酸性，进而会造成周围　的金属管路、阀门以及容器等被严重腐　蚀。而导致卸氨速度缓慢的原因是卸氯　人员操作不当，在氨罐内压力尚未处于　平衡状态时便急于进行操作，这样一来　便会造成氯罐内的压力逆止阀误动作，　并且无法及时回位，从而导致卸氯速度　缓慢；此外来自设备自身问题，如管路气　动门故障、压缩机不正常共组等，导致气　液无法正常分离和排气不畅，从而影响　卸氨速度。卸氨速度缓慢，不但会使操作　时间延长，而且还会一定程度上增大卸　氨操作的危险性。　３烟气治理设施的升级改造　３．１电除尘器升级改造　．　针对现有机组电除尘器进行改造，单　纯的采用扩容办法来提效，在新标准低排　放的要求下是很难达到理想的效果，需要　采用开发新技术　在此探讨的是电除尘器　的隔离振打技术［２］。　电除尘需要选择合适的振打机构、制　度来振打清灰，其振打力度不能过大，周期　也不能过短，否则机构会受到破损，同时也　造成了二次扬尘。二次扬尘具有极强的附　着性，需要更强的振打力度，从而使得电除　尘器的性能下降，无法满足新标准下粉尘　颗粒物的排放要求。在电场末端采用隔离　振打系统，可以减小振打所产生的二次扬　尘损失，促进电除尘器达到更低的排放要　求。隔离振打系统的工作原理是通过在电　除尘器的尾部安装一对孔板，一个固定，一　个可以移动。在打开状态下，固定孔板的孔　跟可移动孔板上的孔一一对应，当可移动　孔板通过提升机械装置向上移动一个孔的　直径距离后，两块孔板将相应的气流通道　关闭，此时为关闭状态。通过升孔板与打系　统联锁来实现孔板的关闭和极板振打。如　某燃煤锅炉的２个电除尘器，在电场尾部安　装了隔离振打系统，其除尘效率从原来的　６２％升到７０．５％，出口粉尘的排放浓度从　２２　ｍｇ／ｍ　降至１４．７５　ｍｇ／ｍ　，同时驱进速度　也提高了约ｌ　１％。　３．２烟气脱硝技术的改造方向　３．２．１锅炉进行低ＮＯＸ燃烧器改造　在现有的燃煤机组中Ｎ０ｘ排放浓度不　能满足新标准，应该遵循“先降后脱”的原　则，即先改造低氮燃烧技术，再对烟气脱　硝进行升级改造，从而降低烟气脱硝的运　行成本。低氮燃烧技术的改造是建立在保　障锅炉效率、延长锅炉设备寿命等基础　上。　３．２．２确定锅炉排放ＮＯｘ浓度　根据电厂所在的地理位置及污染物排　放标准中的相关要求，确定其Ｎ０ｘ排放浓　（下转１　３５页）　科技资讯ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩ

２０１３年４月　电　力　科技　与　环　保　第２９卷　第２期　

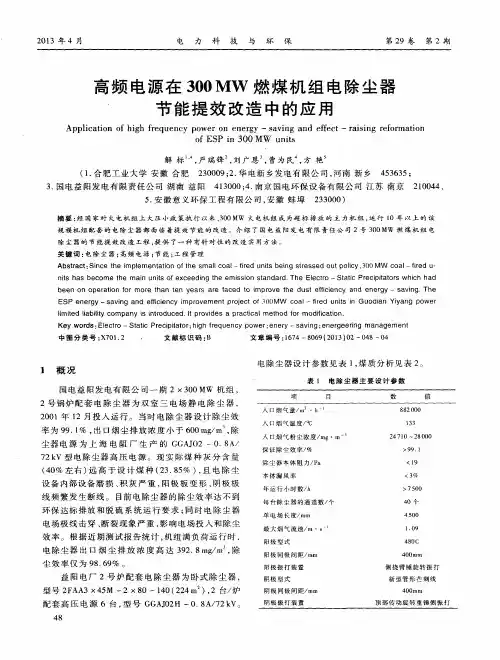

高频电源在３００　ＭＷ燃煤机组电除尘器　

节能提效改造中的应用　

Ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ｈｉｇｈ　ｆｒｅｑｕｅｎｃｙ　ｐｏｗｅｒ　ｏｎ　ｅｎｅｒｇｙ—。ｓａｖｉｎｇ　ｏｆ　ＥＳＰ　ｉｎ　３００　ＭＷ　ｕｎｉｔｓ　ａｎｄ　ｅｆｆｅｃｔ——ｒａｉｓｉｎｇ　ｒｅｆｏｒｍａｔｉｏｎ　

解标　，严瑞锋　，刘广恩　，曹为民　，方艳　

（１．合肥工业大学安徽合肥２３０００９；２．华电新乡发电有限公司，河南新乡４５３６３５；　

３．国电益阳发电有限责任公司湖南益阳４１３０００；４．南京国电环保设备有限公司江苏南京２１００４４，　

５．安徽意义环保工程有限公司，安徽蚌埠２３３０００）　

摘要：经国家对火电机组上大压小政策执行以来，３００　规模机组配套的电除尘器都面临着提效节能的改造。　除尘器的节能提效改造工程，提供了一种有针对性的　

关键词：电除尘器；高频电源；节能；工程管理　ＭＷ火电机组成为超标排放的主力机组，运行ｌＯ年以上的该　介绍了国电益阳发电有限责任公司２号３００ＭＷ燃煤机组电　改造实用方法。　

Ａｂｓｔｒａｃｔ：Ｓｉｎｃｅ　ｔｈｅ　ｉｍｐｌｅｍｅｎｔａｔｉｏｎ　ｏｆ　ｔｈｅ　ｓｍａｌｌ　ｃｏａｌ—ｆｉｒｅｄ　ｕｎｉｔｓ　ｂｅｉｎｇ　ｓｔｒｅｓｓｅｄ　ｏｕｔ　ｐｏｌｉｃｙ，３００　ＭＷ　ｃｏａｌ—ｆｉｒｅｄ　ｕ・　ｎｉｔｓ　ｈａｓ　ｂｅｃｏｍｅ　ｔｈｅ　ｍａｉｎ　ｕｎｉｔｓ　ｏｆ　ｅｘｃｅｅｄｉｎｇ　ｔｈｅ　ｅｍｉｓｓｉｏｎ　ｓｔａｎｄａｒｄ。Ｔｈｅ　Ｅｌｅｃｔｒｏ—Ｓｔａｔｉｃ　Ｐｒｅｃｉｐｉｔａｔｏｒｓ　ｗｈｉｃｈ　ｈａｄ　ｂｅｅｎ　ｏｎ　ｏｐｅｒａｔｉｏｎ　ｆｏｒ　ｍｏｒｅ　ｔｈａｎ　ｔｅｎ　ｙｅａｒｓ　ａｒｅ　ｆａｃｅｄ　ｔｏ　ｉｍｐｒｏｖｅ　ｔｈｅ　ｄｕｓｔ　ｅｆｆｉｃｉｅｎｃｙ　ａｎｄ　ｅｎｅｒｇｙ—ｓａｖｉｎｇ．Ｔｈｅ　ＥＳＰ　ｅｎｅｒｇｙ——ｓａｖｉｎｇ　ａｎｄ　ｅｆｆｉｃｉｅｎｃｙ　ｉｍｐｒｏｖｅｍｅｎｔ　ｐｒｏｊｅｃｔ　ｏｆ　３００ＭＷ　ｃｏａｌ——ｆｉｒｅｄ　ｕｎｉｔｓ　ｉｎ　Ｇｕｏｄｉａｎ　Ｙｉｙａｎｇ　ｐｏｗｅｒ　ｌｉｍｉｔｅｄ　ｌｉａｂｉｌｉｔｙ　ｃｏｍｐａｎｙ　ｉｓ　ｉｎｔｒｏｄｕｃｅｄ．Ｉｔ　ｐｒｏｖｉｄｅｓ　ａ　ｐｒａｃｔｉｃａｌ　ｍｅｔｈｏｄ　ｆｏｒ　ｍｏｄｉｆｉｃａｔｉｏｎ．　Ｋｅｙ　ｗｏｒｄｓ：Ｅｌｅｃｔｒｏ—Ｓｔａｔｉｃ　Ｐｒｅｃｉｐｉｔａｔｏｒ：ｈｉｇｈ　ｆｒｅｑｕｅｎｃｙ　ｐｏｗｅｒ；ｅｎｅｒｙ—ｓａｖｉｎｇ；ｅｎｅｒｇｅｅｒｉｎｇ　ｍａｎａｇｅｍｅｎｔ　中图分类号：Ｘ７０１．２　．　文献标识码：Ｂ　文章编号：１６７４—８０６９（２０１３）０２—０４８—０４　

２０１２年２月　电　力　科技　与　环保　第２８卷　第１期　

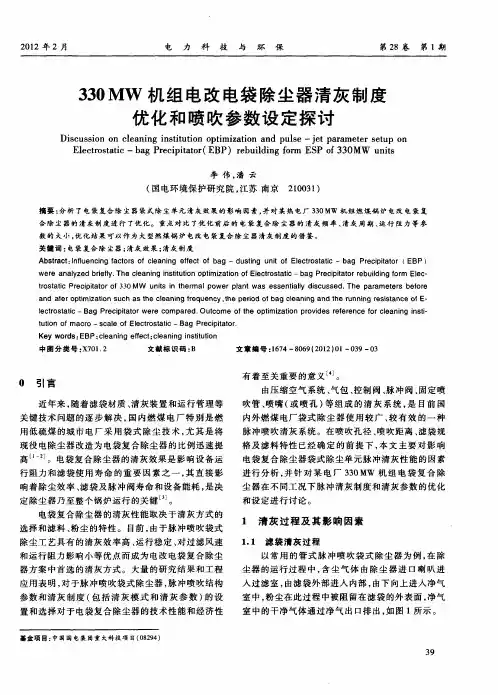

３３０　ＭＷ机组电改电袋除尘器清灰制度　

优化和喷吹参数设定探讨　

Ｄｉｓｃｕｓｓｉｏｎ　ｏｎ　ｃｌｅａｎｉｎｇ　ｉｎｓｔｉｔｕｔｉｏｎ　ｏｐｔｉｍｉｚａｔｉｏｎ　ａｎｄ　ｐｕｌｓｅ—ｊｅｔ　ｐａｒａｍｅｔｅｒ　ｓｅｔｕｐ　ｏｎ　Ｅｌｅｃｔｒｏｓｔａｔｉｃ—ｂａｇ　Ｐｒｅｃｉｐｉｔａｔｏｒ（ＥＢＰ）ｒｅｂｕｉｌｄｉｎｇ　ｆｏｒｍ　ＥＳＰ　ｏｆ　３３０ＭＷ　ｕｎｉｔｓ　

李伟，潘云　（国电环境保护研究院，江苏南京２１００３１）　

摘要：分析了电袋复合除尘器袋式除尘单元清灰效果的影响因素，并对某热电厂３３０ＭＷ机组燃煤锅炉电改电袋复　合除尘器的清灰制度进行了优化。重点对比了优化前后的电袋复合除尘器的清灰频率、清灰周期、运行阻力等参　数的大小，优化结果可以作为大型燃煤锅炉电改电袋复合除尘器清灰制度的借鉴。　关键词：电袋复合除尘器；清灰效果；清灰制度　Ａｂｓｔｒａｃｔ：Ｉｎｆｌｕｅｎｃｉｎｇ　ｆａｃｔｏｒｓ　ｏｆ　ｃｌｅａｎｉｎｇ　ｅｆｆｅｃｔ　ｏｆ　ｂａｇ—ｄｕｓｔｉｎｇ　ｕｎｉｔ　ｏｆ　Ｅｌｅｃｔｒｏｓｔａｔｉｃ—ｂａｇ　Ｐｒｅｃｉｐｉｔａｔｏｒ（ＥＢＰ）　ｗｅｒｅ　ａｎａｌｙｚｅｄ　ｂｒｉｅｆｌｙ．Ｔｈｅ　ｃｌｅａｎｉｎｇ　ｉｎｓｔｉｔｕｔｉｏｎ　ｏｐｔｉｍｉｚａｔｉｏｎ　ｏｆ　Ｅｌｅｃｔｒｏｓｔａｔｉｃ—ｂａｇ　Ｐｒｅｃｉｐｉｔａｔｏｒ　ｒｅｂｕｉｌｄｉｎｇ　ｆＯｒｍ　Ｅｌｅｃ・　ｔｒｏｓｔａｔｉｃ　Ｐｒｅｃｉｐｉｔａｔｏｒ　ｏｆ　３３０　ＭＷ　ｕｎｉｔｓ　ｉｎ　ｔｈｅｒｍａｌ　ｐｏｗｅｒ　ｐｌａｎｔ　ｗａｓ　ｅｓｓｅｎｔｉａｌｌｙ　ｄｉｓｃｕｓｓｅｄ．Ｔｈｅ　ｐａｒａｍｅｔｅｒｓ　ｂｅｆｏｒｅ　ａｎｄ　ａｆｅｒ　ｏｐｔｉｍｉｚａｔｉｏｎ　ｓｕｃｈ　ａｓ　ｔｈｅ　ｃｌｅａｎｉｎｇ　ｆｒｅｑｕｅｎｃｙ．ｔｈｅ　ｐｅｒｉｏｄ　ｏｆ　ｂａｇ　ｃｌｅａｎｉｎｇ　ａｎｄ　ｔｈｅ　ｒｕｎｎｉｎｇ　ｒｅｓｉｓｔａｎｃｅ　ｏｆ　Ｅ—　ｌｅｃｔｒｏｓｔａｔｉｃ—Ｂａｇ　Ｐｒｅｃｉｐｉｔａｔｏｒ　ｗｅｒｅ　ｃｏｍｐａｒｅｄ．Ｏｕｔｃｏｍｅ　ｏｆ　ｔｈｅ　ｏｐｔｉｍｉｚａｔｉｏｎ　ｐｒｏｖｉｄｅｓ　ｒｅｆｅｒｅｎｃｅ　ｆｏｒ　ｃｌｅａｎｉｎｇ　ｉｎｓｔｉ－　ｔｕｔｉｏｎ　ｏｆ　ｍａｃｒｏ—ｓｃａｌｅ　ｏｆ　Ｅｌｅｃｔｒｏｓｔａｔｉｃ—Ｂａｇ　Ｐｒｅｃｉｐｉｔａｔｏｒ．　Ｋｅｙ　ｗｏｒｄｓ：ＥＢＰ：ｃｌｅａｎｉｎｇ　ｅｆｆｅｃｔ；ｃｌｅａｎｉｎｇ　ｉｎｓｔｉｔｕｔｉｏｎ　中图分类号：ＸＴＯＩ．２　文献标识码：Ｂ　文章编号：１６７４—８０６９（２０１２）Ｏｌ一０３９—０３
