1602液晶资料
一、介绍
1602液晶是一种常见的字符型液晶显示器，可以显示16列2行共32个字符。它采用了液晶显示技术，使得显示效果更加清晰、稳定。1602液晶广泛应用于各种嵌入式系统、电子设备以及 DIY 项目中。本文将介绍1602液晶的基本原理、接口定义、使用方法以及常见应用场景。
二、基本原理
1602液晶的基本原理是利用液晶分子的取向和电场作用的变化来改变光的透过与反射。它由1602个独立的像素(80列×2行)组成，每个像素有一个电极对和一个液晶分子，液晶分子的取向可以通过施加电场来改变。1602液晶由背光源、液晶面板、驱动电路和控制电路等组成，背光源提供背光使得字符能够显示在显示器上。
三、接口定义
1602液晶显示器通常通过并行接口与主控单元进行通信，下面是1602液晶的常用接口定义： 未知驱动探索，专注成就专业
2
• DB0-DB7：并行数据接口，用于传输数据与指令。
• RS：指令/数据选择信号，用于控制将数据写入显示器还是发送给控制器.
• R/W：读/写选择信号，用于选择进行读操作或写操作。
• E：使能信号，用于控制读写操作的时序。
• VSS：地线，用于提供电流的回路。
• VDD：电源正极，提供1602液晶的工作电源。
• V0：液晶偏置电压，通过该电压设置液晶显示的对比度。
• A：背光灯电源正极，提供背光灯的工作电源。
• K：背光灯电源负极，提供背光灯工作电流的回路。
四、使用方法
使用1602液晶显示器需要以下步骤： 未知驱动探索，专注成就专业
3
1. 连接电路：根据接口定义，将1602液晶与主控单元进行正确的连接。注意接线的准确性，以免引起电路故障。
2. 初始化：在使用1602液晶之前，需要对其进行初始化。初始化的过程一般包括设置显示模式、清屏以及设置光标位置等。
3. 写入数据：通过并行接口将想要显示的数据或指令传输给1602液晶，可以显示各种字符、数字、符号等。
lcd工艺流程
LCD（Liquid Crystal Display，液晶显示器）是一种基于液晶技术制造的平面显示器，已广泛用于电视、计算机显示器和移动设备等领域。下面将介绍LCD的工艺流程。
1. 制备玻璃基板：首先，将玻璃基板进行清洗和抛光处理，以去除表面的杂质和污垢。然后，通过化学气相沉积（CVD）方法在玻璃基板上沉积一层透明导电膜，通常使用的是氧化铟锡（ITO）。
2. 制备基板对位：将两片处理好的玻璃基板对位放置在一起，中间用薄膜隔开。然后，通过加热和压力将两片基板牢固地粘合在一起，形成一个类似于夹心饼干的结构。
3. 制备液晶材料：制备液晶材料需要合成液晶分子并进行纯化处理。液晶分子通常通过有机合成方法制备，然后使用溶剂将其纯化。
4. 填充液晶材料：将制备好的液晶材料倒入夹在两片基板之间的空隙中。液晶层的厚度通常是几微米，所以需要通过对基板施加电场或其他方式来调整液晶层的厚度。
5. 封装：将夹有液晶材料的两片基板进行封装处理，防止液晶材料蒸发或受到外界的干扰。通常使用的封装方法是将基板放在真空环境中，并利用高温和高压将两片基板密封在一起。
6. 制备透明电极：在封装完成后，需要在液晶显示器的顶部和底部分别制备透明电极。透明电极通常是通过化学蒸镀或物理镀膜方法在玻璃基板上沉积一层薄膜，通常使用的是氧化锡（SnO2）。
7. 制备像素结构：在液晶显示器中，每个像素都由液晶分子和透明电极构成。通过制备像素结构，可以将每个像素与控制电路相连，并形成液晶显示的图像。像素结构的制备通常包括光刻、沉积透明绝缘层、开口和填充色彩滤波器等步骤。
8. 封装和测试：在像素结构制备完成后，将液晶显示器进行封装和测试。封装通常包括将显示器放入外壳中，并与驱动电路和其他部件连接起来。测试则主要是通过对显示器进行电压和图像的测试，确保其正常工作。
以上就是LCD的主要工艺流程。通过以上工艺步骤，可以制造出高质量的LCD显示器，并广泛应用于各个领域。随着技术的不断进步，LCD的工艺流程也在不断改进和优化，以提高显示器的性能和品质。
液晶显示器国家标准
液晶显示器是一种广泛应用于电子产品中的显示设备，其在电视、电脑、手机等领域都有着重要的作用。为了规范液晶显示器的生产和应用，我国制定了一系列的国家标准，以确保液晶显示器的质量和安全性。本文将对液晶显示器国家标准进行详细介绍，以便相关行业从业者和消费者了解相关内容。
首先，液晶显示器国家标准主要包括了对液晶显示器产品的基本要求、技术指标、检测方法、质量控制等内容。其中，液晶显示器产品的基本要求包括了外观要求、功能要求、性能要求等，以确保产品在外观和功能上符合相关标准。技术指标则包括了分辨率、亮度、对比度、色彩表现等方面的要求，以保证产品在显示效果上达到一定的标准。而检测方法和质量控制则是为了保证产品在生产过程中和上市后能够进行有效的监测和控制，以确保产品的质量稳定和可靠。
其次，液晶显示器国家标准还对液晶显示器产品的安全性进行了规定。其中包括了产品的电磁兼容性、防火防爆性能、辐射安全性等方面的要求，以确保产品在使用过程中不会对人体和环境造成危害。此外，还对产品的环保要求进行了规定，包括了限制有害物质的使用、循环利用材料、节能设计等方面的要求，以确保产品在生产和使用过程中对环境的影响降到最低。
最后，液晶显示器国家标准的制定和实施对于行业发展和消费者权益保护都具有重要意义。一方面，通过国家标准的制定，可以促进液晶显示器产品的技术升级和质量提升，推动行业的健康发展。另一方面，消费者在购买和使用液晶显示器产品时，可以依据国家标准对产品进行评估和选择，提高了消费者的购买体验和产品的使用安全性。
总之，液晶显示器国家标准的制定和实施对于行业和消费者都具有重要意义，它为液晶显示器产品的生产和应用提供了规范和保障。希望相关行业从业者和消费者能够充分了解和遵守液晶显示器国家标准，共同推动液晶显示器行业的健康发展和产品质量的提升。

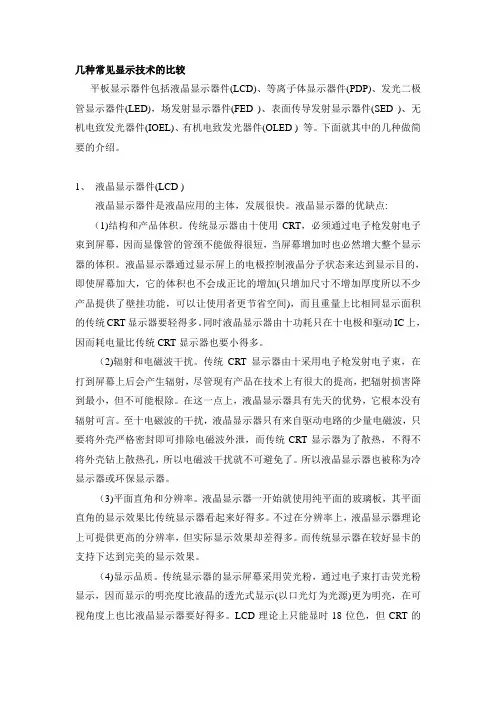

几种常见显示技术的比较
平板显示器件包括液晶显示器件(LCD)、等离子体显示器件(PDP)、发光二极管显示器件(LED)，场发射显示器件(FED )、表面传导发射显示器件(SED )、无机电致发光器件(IOEL)、有机电致发光器件(OLED ) 等。下面就其中的几种做简要的介绍。
1、 液晶显示器件(LCD )
液晶显示器件是液晶应用的主体，发展很快。液晶显示器的优缺点:
（1)结构和产品体积。传统显示器由十使用CRT，必须通过电子枪发射电子束到屏幕，因而显像管的管颈不能做得很短，当屏幕增加时也必然增大整个显示器的体积。液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示目的，即使屏幕加大，它的体积也不会成正比的增加(只增加尺寸不增加厚度所以不少产品提供了壁挂功能，可以让使用者更节省空间)，而且重量上比相同显示面积的传统CRT显示器要轻得多。同时液晶显示器由十功耗只在十电极和驱动IC上，因而耗电量比传统CRT显示器也要小得多。
（2)辐射和电磁波干扰。传统CRT显示器由十采用电子枪发射电子束，在打到屏幕上后会产生辐射，尽管现有产品在技术上有很大的提高，把辐射损害降到最小，但不可能根除。在这一点上，液晶显示器具有先天的优势，它根本没有辐射可言。至十电磁波的干扰，液晶显示器只有来自驱动电路的少量电磁波，只要将外壳严格密封即可排除电磁波外泄，而传统CRT显示器为了散热，不得不将外壳钻上散热孔，所以电磁波干扰就不可避免了。所以液晶显示器也被称为冷显示器或环保显示器。
（3)平面直角和分辨率。液晶显示器一开始就使用纯平面的玻璃板，其平面直角的显示效果比传统显示器看起来好得多。不过在分辨率上，液晶显示器理论上可提供更高的分辨率，但实际显示效果却差得多。而传统显示器在较好显卡的支持下达到完美的显示效果。
（4)显示品质。传统显示器的显示屏幕采用荧光粉，通过电子束打击荧光粉显示，因而显示的明亮度比液晶的透光式显示(以口光灯为光源)更为明亮，在可视角度上也比液晶显示器要好得多。LCD理论上只能显时18位色，但CRT的色深几乎是无穷大。而在显示反应速度上，传统显示器由十技术上的优势，反应速度非常好。
