第2章 液晶显示器的结构与拆卸

液晶屏拆解详细略
————————————————————————————————作者：————————————————————————————————日期：
2
说明：这份拆屏步骤是我以前在淘宝上买DIY投影机时卖家发给我的拆机图片，非常详细了，因为里面有网址，所以一张张的盖掉了~ 呵呵~ 共享出来~大家一起分享，我就是通过这个方法把液晶的背板给拆下来的~ 只要有这个教程，我相信，基本上90%的屏拆解都是没有问题的。

下面开始上图咯！
很简单，质量好的小十字螺丝刀一把，准备开拆
注意:小胶片下面有小芯片,小心不要碰到
把固定架四周罗丝和液晶线路板固定螺丝取下
拆液晶屏固定框架
先将固定框架四周的扣位扣开
接着上
本部分设定了隐藏,您已回复过了,以下是隐藏的内容
分开了
取背光
液晶面版已经顺利取下
拆灯管
注意:先把背光里的背光纸和导光板取出,再取灯管,不然取不下来的
分解完毕，换掉你所需要换掉的东西后，再按顺序装回，就可以了！。

根据以上液晶显示器的解剖，可以看出，液晶显示器的构成并不复杂，液晶板加上相应的驱动板(也称主板，注意不是液晶面板内的行列驱动电路)、电源板、高压板、按键控制板等，就构成了一台完整的液晶显示器。

图所示是液晶显示器的组成框图。

下面简要介绍液晶显示器各组成部分的作用及其在实际电路中的位置。

1.电源部分液晶显示器的电源电路分为开关电源和DC/DC变换器两部分。

其中，开关电源是一种AC/DC变换器，其作用是将市电交流220V或110V(欧洲标准)转换成12V 直流电源(有些机型为14V、18V、24V或28V)，供给DC/DC变换器和高压板电路;DC/DC直流变换器用以将开关电源产生的直流电压(如12V)转换成5V、3.3V、2.5V等电压，供给驱动板和液晶面板等使用。

图液晶显示器的组成框图目前，液晶显示器的开关电源主要有两种安装形式:①采用外部电源适配器(Adapter)，这样，输入显示器的电压就是电源适配器输出的直流电压;②在显示器内部专设一块开关电源板，即所谓的内接方式，在这种方式下，显示器输人的是交流220V电压。

DC/DC变换器也有多种安装方式，第一种是专设一块DC/DC变换板;第二种是和开关电源部分安装在一起(开关电源采用机内型);第三种是安装在主板中。

2.驱动板(主板)部分驱动板也称主板，是液晶显示器的核心电路，主要由以下几个部分构成:(1)输入接口电路液晶显示器一般设有传输模拟信号的VGA接口(D-Sub接口)和传输数字信号的DVI接口。

其中，VGA接口用来接收主机显卡输出的模拟R、G、B和行场同步信号;DVI接口用于接收主机显卡TMDS(最小化传输差分信号)发送器输出的TMDS数据和时钟信号，接收到的TMDS信号需要经过液晶显示器内部的TMDS 接收器解码，才能加到Sealer电路中，不过，现在很多TMDS接收器都被集成在Scaler芯片中。

(2)A/D转换电路A/D转换电路即模/数转换器，用以将VGA接口输出的模拟R、G、B信号转换为数字信号，然后送到Sealer电路进行处理。

1.液晶显示器的结构一般地，TFT-LCD由上基板组件、下基板组件、液晶、驱动电路单元、背光灯模组和其他附件组成，其中：下基板组件主要包括下玻璃基板和TFT阵列，而上基板组件由上玻璃基板、偏振板及覆于上玻璃基板的膜结构，液晶填充于上、下基板形成的空隙内。

图1.1显示了彩色TFT-LCD的典型结构，图1.2图进一步显示了背光灯模组与驱动电路单元的结构。

在下玻璃基板的内侧面上，布满了一系列与显示器像素点对应的导电玻璃微板、TFT半导体开关器件以及连接半导体开关器件的纵横线，它们均由光刻、刻蚀等微电子制造工艺形成，其中每一像素的TFT半导体器件的剖面结构如图1.3所示。

在上玻璃基板的内侧面上，敷有一层透明的导电玻璃板，一般为氧化铟锡（Indium Tin Oxide, 简称ITO）材料制成，它作为公共电极与下基板上的众多导电微板形成一系列电场。

如图1.4所示。

若LCD为彩色，则在公共导电板与玻璃基板之间布满了三基色（红、绿、蓝）滤光单元和黑点，其中黑点的作用是阻止光线从像素点之间的缝隙泄露，它由不透光材料制成，由于呈矩阵状分布，故称黑点矩阵（Black matrix）。

2 液晶显示器的制造工艺流程彩色TFT-LCD制造工艺流程主要包含4个子流程：TFT加工工艺（TFT process）、彩色滤光器加工工艺（Color filter process）、单元装配工艺（Cell process）和模块装配工艺（Module process）[1][2]。

各工艺子流程之间的关系如图2.1所示。

图2.1 彩色TFT-LCD加工工艺流程2.1TFT加工工艺（TFT process）TFT加工工艺的作用是在下玻璃基板上形成TFT和电极阵列。

针对图1.3所示TFT和电极层状结构，通常采用五掩膜工艺，即利用5块掩膜，通过5道相同的图形转移工艺，完成如图1.3TFT层状结构的加工[2]，各道图形转移工艺的加工结果如图2.2所示。

教你怎样[拆解]液晶显示器---附图液晶显示器内部构造好久没有为大家献上液晶显示器的拆解了，在这新年之际，我们将为各位爱好液晶显示器的朋友，带来意想不到的“拆解大餐”。

可以说以往的拆解相比这一次都是小打小闹，跟随我们，将让您看到泡泡网小编怎样暴力拆解到液晶的“背光灯管”。

准备看小编暴力拆解三星首款26吋宽屏2693HM这次被我们开刀，还是一个非常抢眼的角色——三星首款26吋宽屏2693HM。

下面大家就跟随小编看看三星2693HM华丽的外表下到底都有什么装备……三星2693HM支架与屏幕靠4颗螺丝固定我们首先将支架上的螺丝卸下将屏幕与支架分离，下面就可以拆解屏幕了三星2693HM屏幕背部拥有4颗螺丝固定，都集中在底部背部的4颗螺丝已经全部拧下，不过该机缝合还是比较严实，将后盖揭开还真不易从屏幕底边突破，通过一个细缝，将其前后外壳分离初次拆机，一个人显得有些困难，多一个助手要轻松一些，LCD 频道主编王竹岩老师不幸成了小编的助手^_^由于怕把该机的卡扣处跷坏，拆机时我们格外细心，费了九牛二虎之力终于把前后壳掀开哈哈！拆解第一阶段告破，后盖已经打开，三星2693HM采用什么面板即将揭晓……本以为拆开后壳，就能够看到该机的面板型号，可以我们错了，还有一层需要揭开上图中，最上一层凸起的屏蔽罩下就是三星2693HM的供电模组和信号接收处理单元。

而大家所关心的面板型号埋在这个屏蔽罩下面……现将连接线拔下，上图中左侧为按键单元与电路板的接口，右侧为音箱的接口这里是供电模组与背光灯管供电单元的连接右上图中的电路是用来驱动液晶面板的关键部分而左上图则是其与信号处理单元连接的接口，此接口拔出很费劲，并且不是防反插设计将各个接口拔下之后，终于可以将上层拿开了，面板型号就在下面找到了！中华映管25.5吋TN液晶面板CLAA260WU01从三星2693HM确认为25.5吋宽屏之后，我们就已经知道了其采用的并不是三星液晶面板，因为三星SDI仅有比25.5吋大0.5吋的26吋TN液晶面板。

液晶显示器件从结构上说，属于平板显示器件。

其基本结构，呈平板形。

典型液晶显示器件基本结构如图1-1所示。

它主要由前后偏振片、前后玻璃片、封接边及液晶等几大部件组成。

当然，不同类型的液晶显示器件其部分部件可能会有不同，如：相变型、PDLC、多稳态型液晶显示器件没有偏振片，有源矩阵型液晶显示器件在基板上制作有有源矩阵电路等，但是所有液晶显示器件都可以认为是由两片光刻有透明导电电极的基扳，夹持一个液晶层，封接成一个偏平盒，有时在外表面还可能贴装上偏振片等构成。

下面以典型的扭曲向列型液晶显示器件（TN）为例，进行介绍，见图1-1。

将两片光刻好透明导电极图形的平板玻璃相对放置在一起，使其间相距为6—7um。

四周用环氧胶密封，但在一侧封接边上留有一个开口，该开口称为液晶注入口。

液晶材料即是通过该注入口在真空条件下注入的。

注入后，用树脂将开口封堵好，再在此液晶盒前后表面呈正交地贴上前后偏振片即完成了一个完整的液晶显示器件。

当然，作为扭曲向列型液晶显示器件，在液晶盒内表面还应制作上一层定向层。

该定向层经定向处理后，可使液晶分子在液晶盒内，在前后玻璃基板表面都呈沿面平行排列，而在前后玻璃基板之间液晶分子又呈90度扭曲排列。

从而使其具有特有的光学和电光学特性。

现将构成液晶显示器件的三大基本部件和特点介绍如下：1.玻璃基板这是一种表面极其平整的浮法生产薄玻璃片。

表面蒸镀有一层In2O3或SnO2透明导电层，即ITO膜层。

经光刻加工制成透明导电图形。

这些图形由像素图形和外引线图形组成。

因此，外引线不能进行传统的锡焊，只能通过导电橡胶条或导电胶带等进行连接。

如果划伤、割断或腐蚀，则会造成器件报废。

2．液晶液晶材料是液晶显示器件的主体。

不同器件所用液晶材料不同，液晶材料大都是由几种乃至十几种单体液晶材料混合而成。

每种液晶材料都有自己固定的清亮点TL和结晶点Ts。

因此也要求每种液晶显示器件必须使用和保存在Ts—TL之间的一定温度范围内，如果使用或保存温度过低，结晶会破坏液晶显示器件的定向层；而温度过高，液晶会失去液晶态，也就失去了液晶显示器件的功能。

液晶显示器的拆解拆到不能再拆！看我如何狂拆解液晶电视【组图】一位网名为LibraC的网友在去前购买了一台明基30英寸的液晶电视，但在使用了一年时间后，该电视却出现了背光灯不亮的问题，如图：图一 图二图一：背光灯不亮，用手电筒照摄可看到屏幕照常在显示图像，这也说明液晶面板没有坏，那么也就为修理工作提供了必要条件图二 拆掉背光的液晶面板，这时如果迎着光看，则依然可以看到画面上的内容补充：对于液晶电视或液晶显示器，液晶屏幕的故障多数时候是由背光部件引起的，而背光部件的故障又通常是由背光的供电模块引起的，本文介绍的这款产品也正是如此。

图三 图四第一步：把外壳的螺丝全部拧下，“衣服”也就自然脱落了（图三）第二步：将红圈中的连线拔掉，为分离面板铲清障碍（图四）4个红圈代表4个螺丝位，它们的作用是将金属背板紧固在液晶面板上。

16个蓝圈代表16个螺丝位，作用是固定面板四周的金属边框，如果要更换背光灯，就需要将这里的螺丝全部拧下。

黄色区域为背光等供电模块的位置。

图五 “Inverter”即背光灯的供电模块将液晶面板与背板翻过来图片上的文字的大意为：供电模块几乎是液晶电视发热量最大的部件，但它的散热工作却作的不是很到位，可以看到，在各处预留的散热孔孔距有些过于密集，不知道是否是为了遏制电磁辐射才这样设计的。

痛下狠手，液晶的背光到底是啥样？(005000034,,,)LibraC拆到这里大约用了一个小时的时间，而最右侧的区域就是故障的元凶——背光灯的供电模块近看供电模块（沿着下边缘有8组电源，说明该产品采用了16灯管的设计）通常屏幕不亮时，换掉供电模块就可解决问题，但前提是你需要知道究竟是灯管的问题还是供电的问题。

而我们看到的这款产品只使用了一年多，灯管出问题的概率很低，因此供电模块就有可能是罪魁祸首。

从这两副图片可以看到，有一只背光灯管没有亮LibraC告诉我们，液晶电视在开启后，如果判断出有任何的灯管没有处于工作状态，那么就会切断整个背光系统的供电，因此也就导致了黑屏情况的发生。

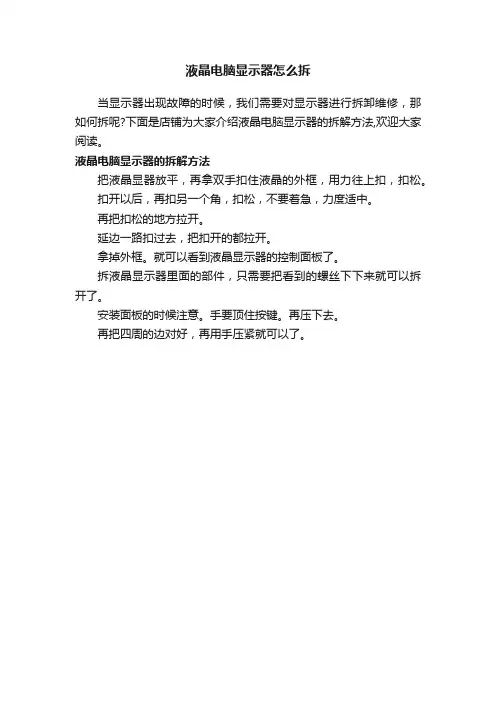

液晶电脑显示器怎么拆
当显示器出现故障的时候，我们需要对显示器进行拆卸维修，那如何拆呢?下面是店铺为大家介绍液晶电脑显示器的拆解方法,欢迎大家阅读。

液晶电脑显示器的拆解方法
把液晶显器放平，再拿双手扣住液晶的外框，用力往上扣，扣松。

扣开以后，再扣另一个角，扣松，不要着急，力度适中。

再把扣松的地方拉开。

延边一路扣过去，把扣开的都拉开。

拿掉外框。

就可以看到液晶显示器的控制面板了。

拆液晶显示器里面的部件，只需要把看到的螺丝下下来就可以拆开了。

安装面板的时候注意。

手要顶住按键。

再压下去。

再把四周的边对好，再用手压紧就可以了。

先用东西把液晶的外壳拆开一点小缝，为了美观最好是液晶的低部先拆。

然后找一张废旧的电话卡或者IC卡从拆开小缝插进去，然后往一边用力的刷过去。

四边都这样刷一次液晶的外壳就能拆开。

用电话卡或IC卡不会对外壳造成损坏外观能保护完美，用硬的一字螺丝刀不一样会对外壳损伤不美观。

拆开上壳之后一定不要用力去拿开，大部分的按键板会跟上壳连在一起。

中间会有按键板与驱动板的连接线用力过大会拉断那一根线。

把上壳轻轻的拿起来一点把连接线排拔开再把上壳拿掉。

从按键板接头那一边把连接线拔掉
把上壳拿走之后会看到液晶显示屏跟后壳之间上有四个螺丝，把这四个螺丝拆掉。

把整台机器反过来报把后壳慢慢的往上拿起，就会看到屏线跟灯管的连接线。

把灯管的连接线拔掉
再把屏线拔掉，一般屏线的接口上会有一屋锡波纸，防止外面的干扰信号干扰。

把那屋锡波纸拿开后再把屏线拔掉。

把后壳拿掉后就剩下液晶屏
这里注意看一下在屏的左下角有一个标签上面写的就是屏的生产厂家跟屏的型号。

下面屏的型号就是M190A1—L0A .
电源一体板跟驱动板就按装在后壳上
驱动板背面上都印刷有每个接口的各个线功能
把固定板的螺丝拧掉再把电源一体板跟驱动板拆下来，看到电源板上面明显的爆了一个电容。

驱动板是我们常用的2025驱动板（2120+2025方案），通用驱动板都是以图像处理芯片命名比如：2025 2023等。

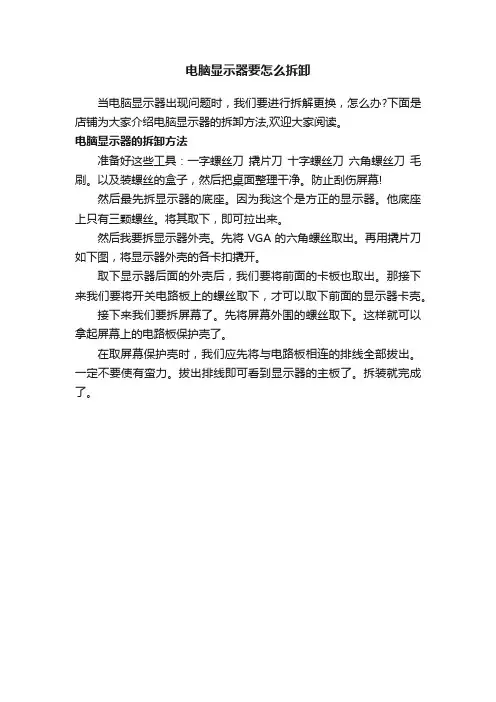

电脑显示器要怎么拆卸
当电脑显示器出现问题时，我们要进行拆解更换，怎么办?下面是店铺为大家介绍电脑显示器的拆卸方法,欢迎大家阅读。

电脑显示器的拆卸方法
准备好这些工具：一字螺丝刀撬片刀十字螺丝刀六角螺丝刀毛刷。

以及装螺丝的盒子，然后把桌面整理干净。

防止刮伤屏幕!
然后最先拆显示器的底座。

因为我这个是方正的显示器。

他底座上只有三颗螺丝。

将其取下，即可拉出来。

然后我要拆显示器外壳。

先将VGA的六角螺丝取出。

再用撬片刀如下图，将显示器外壳的各卡扣撬开。

取下显示器后面的外壳后，我们要将前面的卡板也取出。

那接下来我们要将开关电路板上的螺丝取下，才可以取下前面的显示器卡壳。

接下来我们要拆屏幕了。

先将屏幕外围的螺丝取下。

这样就可以拿起屏幕上的电路板保护壳了。

在取屏幕保护壳时，我们应先将与电路板相连的排线全部拔出。

一定不要使有蛮力。

拔出排线即可看到显示器的主板了。

拆装就完成了。
