车辙试验机校验规程

1、适用范围

本方法适用于车辙试验机的校准，参照《车辙试验机》(JT/T670-2006)编制。

2、技术要求

2.1仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。

2.2试验机的外观应平整、光洁、无缺损；表面漆层应光滑、均匀；表面电镀层不得有漏镀、划伤等缺陷；工作运行必须是碾压轮在试模上反复碾压，而非试模运行。

2.3试验轮：外径（200±4)mm,轮宽（50±1)mm，橡胶层厚度（15±1)mm.橡胶硬度（国际标准硬度)20℃时为(84±4)BPN，60℃时为(78±2)BPN，往返碾压速率为(42±1)次/min,试验轮行走距离为(230±10)mm.

2.4加载装置：试验轮与试件的接触压强在60℃时为(0.7±0.05)MPa，施加的总荷重为78kg左右。

2.5温度控制装置：温度传感器测量范围满足0-80℃，精度为0.5℃，能控温（60±1)℃。

2.6变形量装置：位移传感器测量范围为0-30mm，分度值为0.01mm,误差不得超过0.3%。

3、校准项目

3.1外观检查。

3.2试验轮：尺寸、硬度、往返速率及行走距离。

3.3加载装置。

3.4温度控制装置。

3.5变形量装置。

4、校准环境及校准器具

4.1校准环境：校准工作应在室内进行，环境温度为(25±10)℃，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。

4.2校准器具：

4.2.1游标卡尺：量程不小于200mm,分度值0.02mm。

4.2.2橡胶硬度计：国际标准硬度40-90BPN.

4.2.3钢直尺：量程不小于500mm,分度值1mm。

4.2.4秒表：分度值0.1s。

4.2.5电子称：量程不小于200kg，分度值0.1kg.

4.2.6标准温度计或温度巡检仪：0-100℃，分度值0.1℃.

4.2.7四等标准量块一组。

5、校验规程

5.1外观检查：按照本方法2.1条、2.2条要求进行目测检查。

5.2试验轮校准：

5.2.1试验轮尺寸校准：用游标卡尺检测试验轮的外径、轮宽及橡胶层厚度，每120°测量1次，共测量3次，取平均值。

5.2.2试验轮橡胶硬度校准：在20℃和60℃时，分别恒温30min后，用橡胶硬度计垂直于橡胶轮外径切线方向测量橡胶硬度，每120°测量1次，共测量3次，取平均值。

5.2.3试验轮往返速率及行走距离校准：在室温下启动试验机主机，试验轮空运行数个行程，待试验轮即将又运行至最左端时，同时启动秒表，记录在5min之内试验轮往返碾压的次数，计算运行速率；关闭试验机主机，放下试验轮，

使之与试验台上平面保持10mm的直线距离，将滑动板手动移至最左端，对准试验轮的中心线，在试验台侧面做一标记，用游标卡尺测量两个标记之间的直线距离，即试验轮行走距离。

5.3加载装置校准：恒温室温度达到60℃，试验台上放置一块钢板或试模底板，其上铺上一张新的毫米方格纸，再铺上复写纸，施加规定的荷载后，在方格纸上得出轮压面积；卸载后将电子称置于加载轮下方（注意将电子称垫起以保证加载后荷载轮和电子称台面的接触），然后加载，称取荷载总质量，求出接触压强，重复测量3次，取平均值。

5.4温度控制装置校准：将标准温度计（或温度巡检仪探头）置于恒温室内，检测点选择在试验台对角线的1/4和3/4位置的上方40-60mm处，进行恒温室内60°时温度示值误差的检查，待恒温室温度稳定30min后，每隔10 min观测一次温度计读数，同时记录显示温度值，计算两者差值。观测时间不小于1h.

5.5变形量装置校准：在位移传感器测头和检测平台之间，放入标准值为1.00mm的标准量块，记录此时显示窗口位移示值，然后取下1.00mm标准量块，依此方法，分别放入标准值为2.00mm、3.00mm、5.00mm、10.00mm的

标准量块，分别记录显示窗口位移示值，按照此方法重复3次，分别计算5种规格的标准量块对应的位移显示值的平均值，按照此方法重复3次，分别计算5种规格的标准量块对应的位移显示值的平均值，作为显示示值；标准量块的标准值与位移传感器显示值之差，即为位移传感器位移示值误差。

6、校准周期

校准周期一般为12个月。

7、参考文件

JJF 1071国家计量校准规范编写规则

JJF 1001 通用计量术语及定义

GBT/T 8170 数值修约规则与极限数值的表示和判定

8、记录表格

《校验记录表》

车辙试验机校准记录表

设备名称 设备编号

规格型号 出厂编号

生产厂家 校准日期

校准器具名称及编号

校准环境

外观检查

校准项目 技术要求 实测值

1 2 3 平均

试验轮

尺寸 外径（mm） 200±5

轮宽（mm） 50±1

橡胶层厚度（mm） 15±1

橡胶

硬度 20℃标准硬度84±4

60℃标准硬度78±2

往复碾压速率 5min碾压次数（次） ——

碾压速率 （次/min） 42±1

试验轮行走距离（mm） 230±10

接触

压强 面积（mm2） ——

荷载总质量（kg） ——

压强（MPa） 0.7±0.05

温度控制装置 温度计值（℃） —— ——

显示值（℃） —— ——

差值（℃） 0.5 ——

变形

量测

装置 标准量块值 —— 1 2 3 平均 差值

1.00（mm） ±0.003

2.00（mm） ±0.006

3.00（mm） ±0.009

5.00（mm） ±0.015

10.0（mm） ±0.030

校准结果

备 注

校 准 校 核 日 期

合集下载

自动车辙试验仪参数 自动车辙试验仪常见问题解决方法

自动车辙试验仪参数 自动车辙试验仪常见问题解决方法

第 1 页 共 18 页 自动车辙试验仪参数 自动车辙试验仪常见问题解决方法

自动车辙试验仪参数：

■位移精度：0.01mm。

■试验时间：60～240min。

■控温范围：常温～80℃。

■精度：0.3℃。

■电压功率：380V～3000W。

■碾压速度：421次/min（单程）。

■试验距离：23010mm。

■橡胶轮硬度：782（60℃）。

■碾轮试验的接触压强：0.70.05mpa。

■试模尺寸：30030050mm。

■位移测量范围：0～30mm。

相关设备三辊研磨机

第 2 页 共 18 页 自动车辙试验仪用途：

该仪器紧要用于沥青混合料的高温抗车辙本领的测定,也可用于沥青混合料搭配比设计的辅佑襄助性检验。符合交通部JTJ052—2000标准。

自动车辙试验仪配置：

■变形采集：两路。

■温度采集：两路。

■温度掌控：两路（浸/非水）。

■采集卡：一块。

■打印机：一台。

■计算机：一台。

■应用系统软件：一套。

自动车辙试验仪特点：

■智能型：自动生成、保存试验结果；便利的调用历史数据、输出试验报告。

■点对点的数据采集：接受上位机、下位机测控系统确保变形量采集空间上的重复性。

■数据采集辨别率高、速度快：接受辨别率为16bit、采集速 第 3 页 共 18 页 率为100kHz的模数转换器。

■温控范围宽、精度高、稳定性好：接受PWM调制方式进行温度PID掌控。

■电磁兼容性好、牢靠性高：具有软启动功能；机电启停无冲击、无浪涌。

■低噪音、无侧碾：接受高精度进口光杠、试验轮做相对运动。

■可设定试验轮接地压强：可选配0.5 — 1.3MPa的试轮。

■率：可同时做两个试样的车辙试验。

■便利的人性化设计：自动提升、放下试验胶轮。

■可拆卸的水槽设计：在做非浸水试验时，可便利的将水槽上层移开。

自动车辙试验仪试验规程：

■打开车辙试验仪应用程序，打开“掌控显示面板”和“试验曲线”窗口；

混凝土路面车辙测试标准

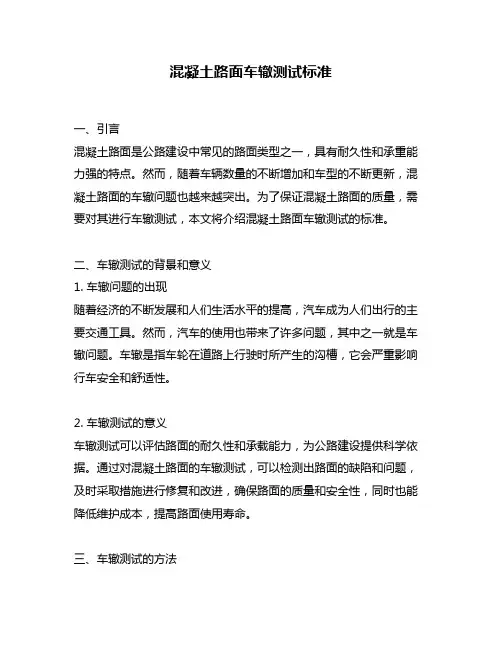

混凝土路面车辙测试标准
