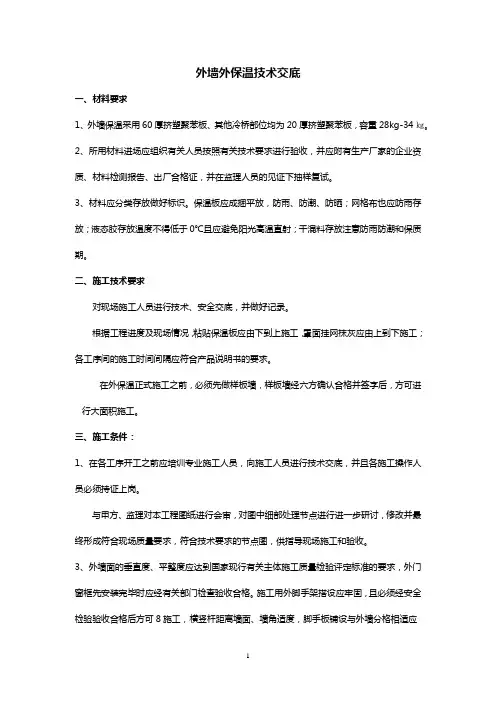

外墙外保温安全技术交底 (2)

.

'. 一、施工准备

施工前认真查阅施工图纸、相应变更、文件及规范标准、要求，切勿盲目。

1、材料准备：

材料进场后，必须报建设单位、监理部及项目部对产品质量进行检查验收，对生产厂家、产品合格证、检验报告、使用说明等进行验收，并按设计及规范、天津市相关文件要求进行抽样复试，复试批次应符合要求，合格后方可进行现场施工。

（1）岩棉板、岩棉带：

本工程首层外墙及凸出裙房屋面的第一层住宅外墙采用70mm 厚岩棉板，另外对架空楼板下部也采用70厚岩棉板，岩棉板密度必须采用 ≥140kg/m3，导热系数 0.040W/m·K，蓄热系数0.7W/（K. ㎡）。 燃烧性能为A级。岩棉板系统材料必须采用天津市东方巨龙供热设备有限公司生产的宇刚岩棉保温系统材料。

防火隔离带为奇数层楼面及顶层顶板下300宽部位，岩棉带密度必须采用

≥100kg/m3，导热系数 0.048W/m·K，蓄热系数0.75W/（K. ㎡）。 燃烧性能为A级。

（2）模塑石墨聚苯板：

本工程其他墙面采用模塑石墨聚苯板（简称聚苯板）为保温隔热层，采用粘结方式，辅以锚栓固定于基层墙面，并以抹面胶浆复合玻纤网格布作防护层，涂料饰面的外墙外保温系统。聚苯板规标准尺寸为600㎜×1200 ㎜，非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。整块墙面的边角处应用最小尺寸超过300㎜的聚苯板。 聚苯板密度必须采用 22kg/m3，导热系数

0.032W/m·K，蓄热系数0.036W/（K. ㎡）。 燃烧性能为B1级。石墨聚苯板保温系统采用天津市华鹏伟业节能保温科技有限公司生产的相应保温系统材料。

（3）玻纤网格布、镀锌电焊钢丝网：

玻纤网格布的单位面积质量、拉伸断裂强力（经、纬向）、断裂伸长率（经、纬向）、可燃物含量、氧化锆、氧化钛含量必须符合JC/T841的要求，此项以复试报告的数据为准，不合格的严禁在现场使用。

镀锌电焊钢丝网的丝径、网孔尺寸、焊点抗拉力、网面镀锌层质量必须符合QB/T3897的要求，此项以复试报告的数据为准，不合格的严禁在现场使用。 .

'. （4）胶粘剂、抹面胶浆、界面剂、找平砂浆、无机保温砂浆：

胶粘剂、抹面胶浆、界面剂、找平砂浆主要性能符合《天津市岩棉外墙外保温系统应用技术规程》DB/T29-217-2013中4.3的要求。

无机保温砂浆选用I型，以现场复试报告为准。

（5）塑料锚栓：

锚栓由螺钉和带圆盘的塑料膨胀套管两部分组成。带圆盘的塑料膨胀套管的材料不得采用回收的再生材料。塑料圆盘直径不小于6cm，胀管直径不小于8mm，锚栓的有效锚固长度在混凝土中不小于3cm，在砌体墙中不小于5cm，圆盘抗拔力标准值不小于0.5KN，单个锚栓抗拉承载力标准值不小于0.6KN。后置锚固件应进行现场拉拔试验，试验结果不得低于上述要求。

（6）嵌固带（金属托架）：

金属托架应采用铝合金。安装采用由塑料膨胀套管和钢钉组成的凸缘锚栓

（Φ8x75mm）。金属托架宽度同保温材料厚度。长度一般为2m/根。

（7）PVC护角线条：

PVC护角线条自带玻纤网，置于外墙阳角、门窗外侧洞口阳角部位抹面层双层玻纤网的中间。玻纤网宽度125mm。

2、施工机具准备：

开槽器、壁纸刀、螺丝刀、剪刀、钢锯条、墨斗、棕刷、粗砂纸、塑料搅拌桶、抹子、压子、阴阳角抿子、托线板、2m靠尺等。

3、作业条件：

（1）基层墙体：

经过工程验收达到质量标准的结构承重墙面即可进行外墙保温施工。墙体基面的尺寸偏差：墙面垂直、平整度≤4mm（用2m托线板检查）。

外墙抹灰已经完成，外墙螺栓孔用防水砂浆封堵（2cm）并用防水涂料涂刷表层。防水涂料涂刷成方形或圆形即可。

钢副框与墙体空隙用防水砂浆填塞密实。窗台外按变更文件及相应规范进行防水施工完善。

（2）气候：

操作地点环境和基底温度不低于5℃，风力不大于5级，雨天不能施工。如.

'. 施工中突遇降雨，应采取有效措施，防止雨水冲刷墙面，特别是针对岩棉板上口在雨天必须及时进行抹面封闭，避免灌水。

材料应分类挂牌存放。聚苯板应成捆立放，防雨防潮；网格布也应防雨存放；液态胶存放温度不得低于0℃；干混料存放注意防雨防潮和保质期。

二、施工工艺：

（一）岩棉板施工：

1、使用范围：首层外墙处。

2、营造做法：钢筋混凝土墙或者砌体墙→专用胶粘剂→专用界面剂→70厚岩棉板→专用界面剂→电焊网+锚栓→13厚找平砂浆(导热系数《0.070w/(m.k))→7厚抹面胶浆复合耐碱玻纤网格布（标准网格布），需加强部位(阴角及阳角处)用专用胶贴加强标准网格布一层或使用PVC护角线条（自带玻纤网）外刮腻子

3、施工工艺流程：

基层处理→吊垂直、弹控制线、挂基准线→安装首层托架，粘贴底层聚苯板→粘贴翻包网→安装托架并粘贴岩棉板→铺设电焊网→锚栓锚固→抹找平砂浆并压入网格布→抹面胶浆→保温层检查验收

4、施工要点：

（1）胶粘剂：

配置时严格按照使用说明书进行，配置好的胶粘剂应避免太阳直射，并在规定时间内用完。配置好的胶粘剂严禁二次加水搅拌。

（2）粘贴翻包网：

需要保温系统终止的部位（如：门窗洞口处）和保温系统的尽端应采用玻纤网翻包，压入板下胶粘剂的尺寸不小于100mm。当安装托架则不需要网格布翻包。

（3）勒脚处保温构造做法:

在勒脚部位外墙上沿距离散水最高点标高200-600mm的位置用墨线弹出水平线，在该水平线处安装托架。托架以上为岩棉板起始部位，水平线以下粘贴聚苯板。并且聚苯板应进行保温防潮处理。

（4）岩棉板（聚苯板）墙面及转角处搭接排布图： .

'.

岩棉板（聚苯板）排布示意

注：1、转角处保温板交错相接。

2、保温板应错缝铺贴，错缝宽度宜为1/2板长，不小于20cm。

3、保温板在墙角处应交错互锁，并保证墙角的垂直度，墙角处的最小板长不能小于300mm。

（5）岩棉板（聚苯板）门窗洞口排布以及网格布加强做法：

.

'. 注：1、其他洞口参见此做法。

2、保温板在洞口四角不得搭接，接缝距离四角大于200。

3、门窗洞口四角沿45°方向铺贴200mm×300mm玻纤网增强。

4、图中锚栓布置只适用于聚苯板锚栓布置。

（6）岩棉板的粘贴方式：

岩棉板的粘贴采用条粘法，粘贴面积不小于70％。

条粘法示意图

（7）电焊网铺设及岩棉板的锚固：

岩棉板粘贴24小时后，且施工质量验收合格，方可进行电焊网铺设及锚栓的固定。电焊网的铺设时，应该压平找直，并保持阴阳角的方正和垂直度。电焊网不平处用塑料U型卡卡平，然后用锚栓锚固电焊网及岩棉板。电焊网的搭接长度不应小于两个完整的网格，电焊网搭接处不打锚栓。

锚栓采用冲击钻钻孔，钻孔深度大于锚固长度10mm。锚栓采用梅花状布置，每平米不少于10个锚栓。从距离墙角门窗侧壁100-150mm以及窗台下方150mm处开始布置锚栓，间距不大于400mm。沿墙角或者门窗周边适当加密，间距不大于250mm

（8）阴阳角及墙面网格布的搭接铺设：

玻纤网应自上而下铺设顺槎铺设，玻纤网的上下左右均应有搭接，其搭接宽度不小于100mm。玻纤网不得外露，不得干搭接，铺贴要平整，无褶皱。下图为阴阳角网格布搭接示意。 .

'.

阴阳角网格布搭接

（二）石墨模塑聚苯板施工：

1、使用范围：除防火隔离带以外的其他墙体。

2、营造做法：

基层墙体→60厚石墨聚苯板用10厚胶粘剂粘接在基层墙体上板面打磨成细麻面并用锚栓固定→5厚抹面胶浆复合耐碱玻纤网格布（标准网格布）一层，需加强部位（阴角和阳角处）用专用胶贴加强标准网格布一层或使用PVC护角线条（自带玻纤网）→硅橡胶弹性底漆及柔性耐水腻子

3、施工工艺流程：

基层墙面处理→测量放线、挂基准线→聚合物砂浆黏贴聚苯板→安装锚固件→打磨、修理、隐检→抹底层抹面胶浆→压入翻包及增强网格布→贴一层耐碱玻纤网格布并压入抹面胶浆内→抹面层抹面胶浆→涂弹性底涂→刮柔性腻子→修改、验收

4、施工要点：

参见岩棉板施工要点（1）、（2）、（4）、（5）、（6）、（8）。此外，还应注意：

（1）石墨聚苯板粘贴方式：

聚苯板应按水平排列，上下错缝粘贴，阴阳角处保温板应交错互锁，板与板之间应严密无粘接剂，门窗洞口四周保温板不得拼接，应采取整块保温板切割成型。保温板接缝应离开角部至少200mm。按照《天津市民用建筑节能工程施工质量验收规程》规定: 7层及7层以上建筑物，保温板与基层的有效粘结面积不小于70%。

（2）锚栓安装布置及嵌固带安装要求。 .

'. 锚栓安装应在粘贴保温板24小时后进行。每平米5个以上。并结合现行相应规范施工。下图为不同楼层锚栓排布图。

七层以下

八至十八层

十九至二十八层

二十九层以上

墙角锚栓布置示意 .

'. 楼层超过7层时，山墙部位以及楼梯间等大面积墙体应设置工字型金属嵌固件连同锚栓辅助固定。在7层至18层间隔层设置，18层以上每层设置。嵌固带应提前固定。

(三)岩棉带（防火隔离带）：

1、使用范围：奇数层楼面以及顶层顶板下300mm部位，交圈布置。

2、营造做法：

钢筋混凝土墙或者砌体墙→专用胶粘剂→专用界面剂→60厚岩棉带→专用界面剂→电焊网+锚栓→5厚抹面胶浆外刮腻子

3、施工要点

参照岩棉板施工要点，且防火隔离带不得空位，随做随放。岩棉带必须满粘。

以上各营造做法应先在现场采用与工程相同的材料和工艺做样板墙，样板墙应包含各关键部位，经建设、设计、监理、总包等各方面确认后，方可大面积施工。岩棉板样板墙为整栋楼首层岩棉交圈全部完工为整体，单独一面墙完工，不算样板。样板墙应包含设计要求的外立面的细部装饰，且外保温的每道工序都要留影像资料。

现场检测的内容：基层与胶粘剂、保温板和基层以及锚栓，现场拉拔实验，外墙外保温工程系统抗冲击性能，主体围护结构传热系数等，具体检测应根据施工进展及时安排进行，报请我总包项目部和建立共同参与，并出具合格报告。

三、质量验收：

岩棉板（带）、石墨聚苯板应错缝施敷，板缝平整严密，表面应平整清洁，施敷质量符合下表：

项次 项目 允许偏差（mm）

1 表面平整度 ≤3

2 立面垂直度 ≤3

3 阴阳角垂直 ≤3

4 阴阳角方正 ≤3

5 板件高差（含接茬高差） ≤1

利用方尺、塞尺、钢尺尺量检查、2m靠尺和掉线检查、敲击检查。
