第1章总图与道路工程1.1 总平面布置1.1.1 总平面及功能分区由地形图可知，管理区所在区域地势平坦，场地标高最低点为26.20米，最高点为30.50米，整个卫生填埋场占地面积约13.53万m2，其中管理区及辅助生产区占地3.32万m2，填埋库区有效占地8.64万m2，其他用地1.57万m2。

厂前区XXXX1.1.21.1.3 竖向设计填埋区的竖向设计根据填埋工艺的需要XX场外工程衔接确定的，场前区与场外道路接点标高为27m，半环区道路标高XX场前区道路衔接，与垃圾坝接点标高为35m，最大标高为55m。

1.2 厂区道路、出入口及围墙1.2.1 厂区道路为满足运输及消防要求，本工程围绕综合办公楼等主要见构筑物设有环行道路或留有消防通道，有车辆进入的建构筑物均与道路相联。

道路路面宽度为4.0XX7.0米，道路横断面形式采用城市型，路面采用C30素混凝土厚20cm，基层则采用级配碎石或砾石厚15cm，垫层采用天然砂砾厚15cm。

1.2.2 出入口及围墙根据填埋场的规模，厂区设1个出入口，与厂外道路连接。

管理区部分围墙长712米，为砖砌实体围墙，而在填埋库区周围设铁丝网进行防护。

1.31.3.1(1)(2)1.3.21.4 绿化在一起。

(1)XX 种植灌木，防止垃圾XX覆盖土的裸露，并结合道路的修建，在道路两侧合理地种植乔木。

(2)填埋封场后，其终场顶面可铺砌草皮，并结合当地气候种植适宜林木。

第2章卫生填埋区工程2.1 处理对象本填埋场除作为应急措施外，原则上不接受除生活垃圾等以外的其他类型垃圾，特别是危险废弃物，具体如下：1、本处埋场受纳的填埋物为以下城市生活垃圾：(1)居民生活垃圾；另外，从经济角度XX使用年限方面考虑，除在临时作业道路考虑建筑垃圾外，建筑垃圾不应进入填埋场。

2.2 库容方案与坝体工程2.2.1 库容方案一般的，对于山谷型填埋场，坝体工程的设计XX库容的大小是紧密联系在一起的，影响库容的因素有以下几条：(1)填埋库区的占地面积：有效占地面积越大，相应的库容相对也较大；(2)垃圾坝：一般，垃圾坝坝顶标高越大，相应获得库容就越大，但是填埋库区的有效占地面积XX垃圾坝高是相互关联的，垃圾坝越高，由于放坡的关系，占地就会越大，对其他构筑物的布置就会有影响。

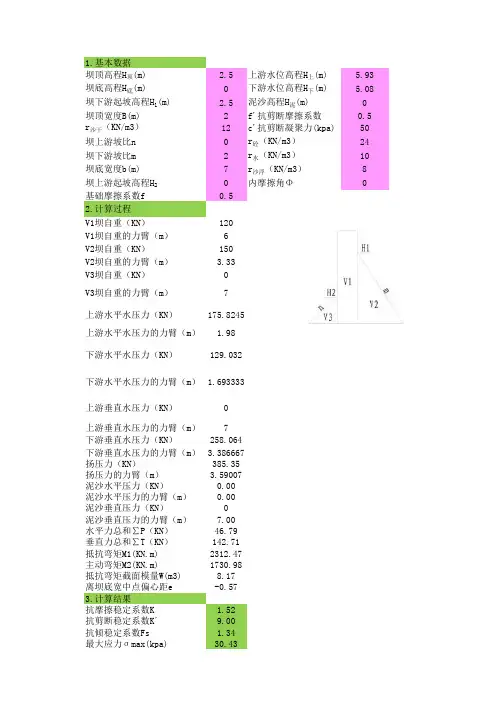

1.基本数据坝顶高程H顶(m) 2.5上游水位高程H上(m) 5.93坝底高程H底(m)0下游水位高程H下(m) 5.08坝下游起坡高程H1(m) 2.5泥沙高程H泥(m)0坝顶宽度B(m)2f'抗剪断摩擦系数0.5 r沙干（KN/m3）12c'抗剪断凝聚力(kpa)50坝上游坡比n0r砼（KN/m3）24坝下游坡比m2r水（KN/m3）10坝底宽度b(m)7r沙浮（KN/m3）8坝上游起坡高程H20内摩擦角Φ0基础摩擦系数f0.52.计算过程V1坝自重（KN）120V1坝自重的力臂（m）6V2坝自重（KN）150V2坝自重的力臂（m） 3.33V3坝自重（KN）0V3坝自重的力臂（m）7上游水平水压力（KN）175.8245上游水平水压力的力臂（m） 1.98下游水平水压力（KN）129.032下游水平水压力的力臂（m） 1.693333上游垂直水压力（KN）0上游垂直水压力的力臂（m）7下游垂直水压力（KN）258.064下游垂直水压力的力臂（m） 3.386667扬压力（KN）385.35扬压力的力臂（m） 3.59007泥沙水平压力（KN）0.00泥沙水平压力的力臂（m）0.00泥沙垂直压力（KN）0泥沙垂直压力的力臂（m）7.00水平力总和∑P（KN）46.79垂直力总和∑T（KN）142.71抵抗弯矩M1(KN.m)2312.47主动弯矩M2(KN.m)1730.98抵抗弯矩截面模量W(m3)8.17离坝底宽中点偏心距e-0.573.计算结果抗摩擦稳定系数K 1.52抗剪断稳定系数K´9.00抗倾稳定系数Fs 1.34最大应力σmax(kpa)30.43最小应力σmin(kpa)10.35最大应力与最小应力之比 2.94坝顶高程H 顶(m)3716.6上游水位高程H 上(m)坝底高程H 底(m)3713.1下游水位高程H 下(m)坝下游起坡高程H 1(m)3716.6泥沙高程H 泥(m)坝顶宽度B(m)1f'抗剪断摩擦系数r 沙干（KN/m3）13c'抗剪断凝聚力(kpa)坝上游坡比n 0r 砼（KN/m3）坝下游坡比m 0.7r 水（KN/m3）坝底宽度b(m) 3.45r 沙浮（KN/m3）坝上游起坡高程H 23715.6内摩擦角Φ基础摩擦系数f0.6墙体容重γq （kn/m3）23挡土墙高（m）均布荷载q（kn/m2）0挡土墙顶宽（m）填土容重γ（kn/m3）19墙趾宽度（m）填土表面与水平线所成倾角β（°）0墙趾高度（m）填土内摩擦角φ（°）35墙踵宽度（m）填土与墙背间摩擦角δ（°）11墙踵高度（m）墙背填土高度H（m）4挡墙背侧常年水位高度（m）外荷载等带土土层厚度h 0（m ）0挡墙外侧常年水位高度（m）基底表面与墙体摩擦系数μ0.45背坡坡比m 墙背与铅直线的夹角α1（°）19.29挡土墙基底倾角α0（°）地震角ε（°）3挡土墙基底水平投影宽度墙体的面积A（m2） 5.05挡土墙重心离墙趾的水平0（m）谷坊堤防。

建筑垃圾填埋处置设施建设相关计算A.1 渗沥液最大日产生量、日平均产生量及逐月平均产生量宜按下式计算，其中浸出系数应结合填埋场实际情况选取。

Q= I×（C1 A1+C2 A2+C3 A3+C4 A4）/1000 (A.1)式中：Q ——渗沥液产生量，m 3 /d；I ——降水量，mm/d；（当计算渗沥液最大日产生量时，取历史最大日降水量；当计算渗沥液日平均产生量时，取多年平均日降水量；当计算渗沥液逐月平均产生量时，取多年逐月平均降雨量。

数据充足时，宜按20 年的数据计取；数据不足20 年时，可按现有全部年数据计取。

）C 1 ——正在填埋作业区浸出系数，宜取0.4~1.0，具体取值根据现场作业及覆盖方式确定；A 1——正在填埋作业区汇水面积，m 2 ；C 2——已中间覆盖区浸出系数；1 当采用膜覆盖时宜取（0.2~0.3）C 1；2 当采用土覆盖时宜取（0.4~0.6）C 1。

（若覆盖材料渗透系数较小、整体密封性好时宜取低值；若覆盖材料渗透系数较大、整体密封性较差时宜取高值。

）A 2——已中间覆盖区汇水面积，m 2；C 3——已终场覆盖区浸出系数，宜取0.1~0.2。

（若覆盖材料渗透系数较小、整体密封性好时宜取下限；若覆盖材料渗透系数较大、整体密封性较差时宜取上限。

）A 3——已终场覆盖区汇水面积，m 2；C 4 ——调节池浸出系数，取0 或1.0；（若调节池设置有覆盖系统取0；若调节池未设置覆盖系统取 1.0。

）A 4——调节池汇水面积，m 2。

注：当A 1、A 2、A 3随不同的填埋时期取不同值，渗沥液产生量设计值应在最不利情况下计算，即在A 1、A 2、A 3的取值使得Q 最大的时候进行计算。

当考虑生活管理区污水等其它因素时，渗沥液的设计处理规模宜在其产生量的基础上乘以适当系数。

B.1 调节池容量可按表B.1 进行计算逐月渗沥液余量可按下式计算。

M=Q - B式中：C——逐月渗沥液余量，m 3；Q——逐月渗沥液产生量，m 3，由多年逐月降雨量可根据本规范附录A公式A.1计算；B——逐月渗沥液处理量，m 3。
