牙嵌式电磁离合器工作原理
一、引言
牙嵌式电磁离合器是一种常用于机械传动系统中的离合器，通过电磁力控制离合器的连接与断开，实现机械传动的切换和控制。
二、结构与组成
牙嵌式电磁离合器由定子和转子两部分组成。定子部分由电磁线圈、定子套、外壳和承载部分组成，转子部分由传动轴、传动盘、嵌齿圈和承载部分组成。
三、工作原理
1. 断开状态
当电磁线圈不通电时，定子套中的弹簧将传动盘与传动轴分离，此时转子处于断开状态，传动轴和传动盘之间没有传递扭矩。
2. 连接状态
当电磁线圈通电时，电磁力将定子套压紧，使传动盘与传动轴连接在一起。此时，转子处于连接状态，传动轴和传动盘之间传递扭矩。
3. 工作过程
当电磁线圈通电时，电流会产生磁场，磁场会产生电磁力作用于定子套上，压紧定子套。定子套的压紧使得传动盘与传动轴连接在一起，从而实现传递扭矩的目的。
四、特点与应用
1. 特点
牙嵌式电磁离合器具有结构简单、体积小、重量轻、传动扭矩大、响应速度快等特点。同时，由于电磁线圈与传动部件之间的磁力传递，使得牙嵌式电磁离合器具有可靠的连接性和断开性。
2. 应用
牙嵌式电磁离合器广泛应用于工程机械、冶金设备、印刷机械、纺织机械等领域。在这些领域中，牙嵌式电磁离合器常用于控制传动系统的启动、停止、切换和传递扭矩等操作。
五、总结
牙嵌式电磁离合器是一种可靠、高效的离合器，通过电磁力的作用实现传动系统的连接与断开。它具有结构简单、体积小、重量轻、传动扭矩大、响应速度快等特点，广泛应用于各个领域的机械传动系统中。通过深入了解牙嵌式电磁离合器的工作原理，我们可以更好地理解其在机械传动中的作用和应用。
- 1 - 简述离合器的作用
离合器是汽车传动系统中的重要组成部分，它的作用是在发动机和变速器之间传递动力，使车辆能够顺畅地换挡和启动。本文将从离合器的原理、结构和维护等方面进行简述。
一、离合器的原理
离合器的原理是利用摩擦力将发动机和变速器分离，从而实现换挡和启动。当离合器踏板处于松开状态时，离合器压盘和离合器片之间的摩擦力会使发动机和变速器相互连接，动力可以传到车轮上，从而使车辆行驶。当离合器踏板踩下时，离合器压盘会脱离离合器片，发动机和变速器就会分离，此时车轮不再受到发动机的动力影响，车辆就可以进行换挡和停车等操作。
二、离合器的结构
离合器的结构包括离合器压盘、离合器片、离合器轴承、离合器盖、离合器踏板等组成部分。
离合器压盘是由弹簧和压盘组成，它的主要作用是将离合器片紧压在一起，从而实现发动机和变速器之间的传动。离合器片则是由铸铁或钢材制成，它的表面有一层摩擦材料，用于增加离合器片与离合器压盘之间的摩擦力。离合器轴承是连接离合器压盘和离合器踏板的组件，它的主要作用是调整离合器片的压力和位置。
离合器盖是离合器的外壳，用于保护离合器组件和固定离合器压盘。离合器踏板则是控制离合器的开合状态，当踩下离合器踏板时，离合器压盘就会脱离离合器片，从而实现发动机和变速器的分离。 - 2 - 三、离合器的维护
离合器是汽车传动系统中的易损部件之一，因此需要进行定期维护和更换。以下是一些常见的离合器维护方法：
1.定期检查离合器片的磨损程度，如果磨损过度就需要更换。
2.保持离合器片和离合器压盘的表面清洁，避免油污和灰尘的积累。
3.避免长时间踩着离合器踏板，因为这会导致离合器片和离合器压盘之间的摩擦力过大，从而加速离合器的磨损。
4.避免急加速和急刹车，因为这会导致离合器片和离合器压盘之间的摩擦力过大，从而加速离合器的磨损。

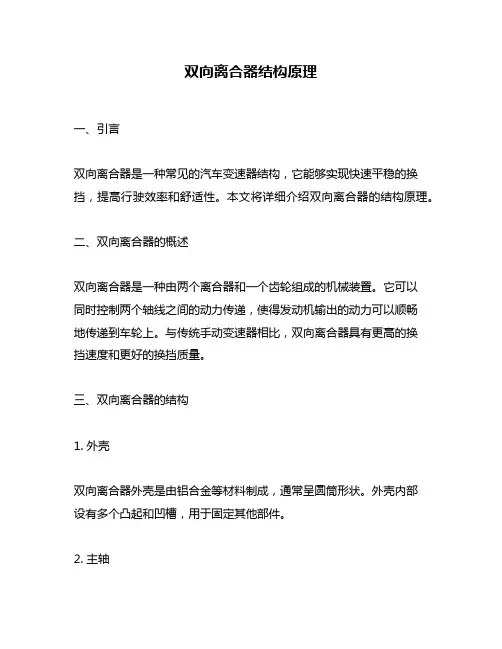

双向离合器结构原理
一、引言
双向离合器是一种常见的汽车变速器结构，它能够实现快速平稳的换挡，提高行驶效率和舒适性。本文将详细介绍双向离合器的结构原理。
二、双向离合器的概述
双向离合器是一种由两个离合器和一个齿轮组成的机械装置。它可以同时控制两个轴线之间的动力传递，使得发动机输出的动力可以顺畅地传递到车轮上。与传统手动变速器相比，双向离合器具有更高的换挡速度和更好的换挡质量。
三、双向离合器的结构
1. 外壳
双向离合器外壳是由铝合金等材料制成，通常呈圆筒形状。外壳内部设有多个凸起和凹槽，用于固定其他部件。
2. 主轴
主轴是连接发动机和变速箱之间的重要零件。它通过连接套筒与发动机相连，并通过齿轮将发动机输出扭矩传递到变速箱中。
3. 内部齿环
内部齿环是位于主轴上的一个环形齿轮，它与外壳内部的凸起相配合。内部齿环通过主轴将动力传递到离合器。
4. 外部齿环
外部齿环是位于双向离合器外壳上的一个环形齿轮，它与内部齿环相配合。外部齿环通过连接套筒将动力传递到变速箱中。
5. 离合器1
离合器1是位于主轴和内部齿环之间的一个离合器。它由多个摩擦片和钢片组成，可以通过液压或电磁控制来实现开关。
6. 离合器2
离合器2是位于连接套筒和外部齿环之间的一个离合器。它也由多个摩擦片和钢片组成，可以通过液压或电磁控制来实现开关。
四、双向离合器的工作原理
当车辆处于空挡状态时，发动机输出的动力被主轴传递到内部齿环上，并被离合器1阻止。此时，外部齿环没有任何运动。
当车辆需要加速时，控制系统会关闭离合器1，并打开离合器2。此时，发动机输出的动力被传递到外部齿环上，并通过齿轮传递到变速箱中。同时，内部齿环也开始旋转。
当车辆需要减速或停车时，控制系统会关闭离合器2，并打开离合器1。此时，发动机输出的动力被阻止，并不会传递到变速箱中。同时，内部齿环也停止旋转。
在换挡过程中，控制系统会同时关闭离合器1和离合器2，并通过齿轮组实现换挡。这样就可以实现快速平稳的换挡。
离心式离合器
一、概述：
离心式离合器是一种依靠离心体产生的离心力来达到自动分离或接合的离合器。其
工作原理为：主动轮带动闸块转动产生离心力，闸块在离心力作用下压紧毂轮，在摩擦力的
作用下传递扭矩。
离心式离合器启动过程平稳，过载时能打滑，有安全保护作用。但因为其传递扭矩
能力与转速平方成正比，故不适宜于变速传动和低速传动系统，也不适宜在打滑时间较长的
工况条件下工作。
其典型的应用包括有风扇、离心机、压缩机和压力机等。轻纺工业中陶瓷器皿的传
递及纺织机等需要平稳起动的地方；重载工作中煤炭及砂石运输，要求避免传送带抖动或急剧振动的设备中均有使用。对经常起停或反向的异步电机，装上离心式离合器更为适宜。
二、命名方式及型号说明
三、作用原理：
离心式离合器的作用原理如下图2所示。当异步电动机刚启动时，
电机的扭矩M迅速地增加到最大值Mmax，而这时由于转速的增加，离合器由离心力产生的摩擦扭矩Ms还小于负载扭矩ML，被动件不动，达到电机空载启动的目的。随着转速的进
一步增加，当Ms=ML时，被动件开始加速（S1点），当离合器摩擦扭矩上升到S2点时，虽
然摩擦扭矩还能随转速的增加而增加，但作为动力来源的电机扭矩将随转速的增加而下降，
故所能传递的扭矩也下降，直到电机扭矩M下降到等于负载扭矩ML时（S3点），机床加速
完毕，然后以点S3相应的转速作正常运转。
四、选型说明
1、选用时所需要性能条件如下：
结合转速（启动转速）
工作转速
所需扭矩
2、选用时所需要外形结构条件如下：
孔径
连接方式
外形尺寸
五、选用步骤
若无法得到某些数据资料则可使用负载安全系数的方法来计算，此方法较简单，而所求
得的结果亦基本相等。
当最大的工作扭矩求得后，再依照所要求的寿命次数，对照选用图表，可得知单向离合器额
定扭矩（负载安全系数“f” ）。
依照应用例的不同，其寿命年限内的运动次数均不同，故以负载安全系数“f”为纵坐标的
