汽车前灯故障排查与修理指南
汽车前灯是车辆行驶时的重要照明设备，它不仅能提供充足的光源照亮道路，还起到警示其他车辆和行人的作用。然而，在日常使用中，我们有时会遇到汽车前灯故障的情况，比如灯泡熄灭、灯光暗淡等。本文将为您提供一份汽车前灯故障排查与修理的指南，帮助您解决这些问题。
1. 故障排查
1.1. 灯泡熄灭
当您发现汽车前灯熄灭时，首先排查灯泡是否烧坏。您可以通过以下步骤进行检查：
（1）关闭发动机并拔下车钥匙。
（2）打开车辆的引擎盖，并找到前灯灯泡。
（3）确定灯泡是否破损或烧坏。如果灯泡黑糊糊或发黑，那么它很可能已经烧坏了。
如果灯泡熄灭，则需要更换新的灯泡。您可以根据车辆的型号和生产年份购买适配的灯泡，并按照使用说明进行更换。
1.2. 灯光暗淡
当您的汽车前灯发出暗淡的光线时，可能有以下原因： （1）灯泡老化或灰尘堵塞：长时间使用后，灯泡可能会变暗，同时在灯泡表面容易积聚灰尘。这会导致灯光更暗。
解决方法：更换新的灯泡，并使用干净、柔软的布擦拭灯泡表面。
（2）电路问题：汽车前灯的电路连接可能松动或生锈，导致电流传输不畅。
解决方法：检查电路连接，并清除锈蚀的部分。如果有必要，可以更换损坏的电线或连接器。
2. 修理指南
2.1. 灯泡更换
灯泡更换是修理汽车前灯故障最常见的方式。根据汽车型号和生产年份的不同，更换灯泡的方法也会有所差异。一般而言，您可以按照以下步骤进行：
（1）打开车辆的引擎盖，并找到前灯灯泡。
（2）拔下灯泡连接器。注意，有些连接器需要旋转扭动才能松开。
（3）移除烧坏的灯泡。有些灯泡可能需要用旋转或推拉的方式来取出。
（4）将新灯泡插入并连接好灯泡连接器。
（5）关闭引擎盖，并测试新灯泡是否正常工作。
2.2. 电路修复 如果灯泡更换后仍然存在故障，那么可能是由于电路问题引起的。此时，您可以尝试以下修复方法：
（1）检查电路连接是否正常，并确保电线没有断裂或损坏。
汽车车身电控系统检测与修复》课件01前照灯电控系统的故障检修
引言
本课件旨在介绍前照灯电控系统故障检修的重要性和目的。汽车的前照灯电控系统对于行车安全至关重要，故障的发生会导致行车视野不清晰，增加事故的风险。
因此，及时检修前照灯电控系统的故障，保证其正常工作，是每个汽车维修工程师必须掌握的技能。检修的目的是为了准确诊断故障原因，并采取正确的修复措施，以确保系统的正常运行。
本课件将为您提供相关知识和方法，帮助您更好地进行前照灯电控系统的故障检修。让我们一起开始研究吧！#《汽车车身电控系统检测与修复》课件01前照灯电控系统的故障检修本课件将为您提供相关知识和方法，帮助您更好地进行前照灯电控系统的故障检修。让我们一起开始研究吧！#《汽车车身电控系统检测与修复》课件01前照灯电控系统的故障检修

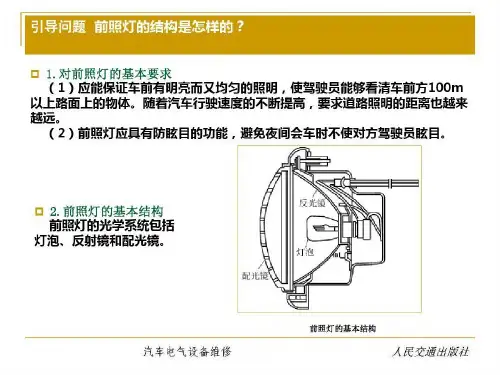

讲解前照灯电控系统的组成和功能
1.检查电路连接
检查前照灯电控系统的电路连接是否松动或接触不良。
确保电路连接正常，没有断裂或损坏的线缆。
2.检查电源供应
检查前照灯电控系统的电源供应是否正常。
确保电源供应电压稳定，符合车辆制造商规定的数值范围。
3.检查电控模块
检查前照灯电控系统所使用的电控模块是否损坏或故障。
使用诊断工具对电控模块进行检测，查看是否存在异常或错误代码。
4.检查灯泡
检查前照灯的灯泡是否损坏或烧坏。
如果灯泡损坏，需要更换合适的灯泡。
5.检查开关
检查前照灯开关是否正常工作。
确保开关的接触良好，能够正常控制前照灯的开关状态。
6.进一步检测
如果以上步骤未能解决前照灯电控系统故障，可以进行进一步的检测。 使用专业的诊断仪器对整个电路系统进行综合检测，找出可能存在的其他问题。
注意事项
在进行故障检修时，务必按照车辆制造商提供的维修手册操作。
如果对于车辆电气系统不熟悉，建议寻求专业技术人员的帮助。
在进行维修时，应注意安全，避免触电或其他意外事故。
以上是前照灯电控系统故障检修的步骤和方法，希望能对您有所帮助。
斯太尔汽车前照灯电路故障诊断分析 故障现象 １辆斯太尔重型载货汽车，当将 钥匙开关打至“３”挡，灯总开关打至 “２”挡时，只有小灯亮，而前照灯远、 近光都不亮。 故障原因 ①前照灯继电器损坏；②变光开 关损坏：③钥匙开关“３”挡损坏；④导 线断路；⑤前照灯失效；⑥车灯总开 关损坏；⑦远、近光灯熔丝断；⑧搭铁 不良。 故障诊断与排除 斯太尔汽车照明 系统电路比较复杂，为 了彻底排除故障，需对 照明系统电路作以分 析、了解。 照明系统主要由 灯总开关、小灯继电 器、前照灯继电器、变 光灯和超车灯开关以 及前照灯和各种小灯 组成。灯总开关共有３ 个挡位，当开至“０”挡 时，灯光系统断路；当 开至“１”挡时，小灯继 电器线圈通电，触点闭 合，各种小灯点亮；当 开至“２”挡时，前照灯 继电器线圈也同时通 电，触点闭合，变光开 关Ｓ３ａ通电，点亮前照 灯。各部分电路如下： （一）小灯电路 代洪 １．小灯控制电路 当将灯总开关开至“１”挡时，灯 总开关的５８端子与３０端子接通，小 灯继电器线圈有电流通过，小灯继电 器触点闭合。电流流向为：由蓄电池 正极（如图１）一编号Ｂ００１黑色导 线一起动机３０接线端子一编号 Ａ００１红色导线一发电机Ｂ＋接线端 子一编号Ａ００２红色导ｇ￣－－－＇Ｘ５８／１分 线盒一编号Ａ００３ ｅＴ色导线一前照 灯继电器Ｋ２一前照灯继电器Ｋ２的 ８７端子一编号Ａ００７红色导线一小 灯继电器Ｋ３０的８７端子、８５端子一 小灯继电器的电磁线圈一小灯继电 器Ｋ３０的８６端子一编号Ｈ００１橙色 导线一灯总开关５８端子一灯总开关 ３０端子一编号Ｌ０３１棕色导线一搭 铁点５０一搭铁一蓄电池负极。此时， 小灯继电器的触点闭合。 ２．小灯工作电路 （１）左（右）前小灯电路 小灯继电器的触点闭合后，电流 Ｓｌ ３０１ｉ 斤 … 一呵ａ［３０…‘ ｌ兰 ５孙 ３．ｘ３ｃ 一： 哪 ５ｇａ ：Ｘ３‘ ｌ １０７ Ｋ２ 广 ｌ ５ ｔ４ ．鍪 ．鼍 ｒ ｌ三－＿Ｊ Ｉ ￣ｇ３１ Ｍ ．ｃ‘ ｌ Ｇ２ １ ＾Ｉ ． ３Ｏ ８５ 尉 Ｄ２ ＾ ｌ Ｅ删 ＩＩ刊 口Ｏ１ ｌ ， ｝ ０ｌ ｓ２，ｌ ｌｌ５ ３０ 二＝ ＧＩ ， ｒ＿１ Ｉ Ｘ褥忍 －● ， Ｘ ．ｎ２ 目 Ｉｌ２ ＬＩ 】３１ Ｌ ・４３ ｓ４ Ｇ３ Ｂ＋ …．３【 ｌ＝ ‘ Ⅲ ¨ 参《 Ｇ１、Ｇ２一蓄电池 Ｇ３一交流发电机Ｍ１一起动机ｓ１一钥匙开关Ｘ５８一分线器Ｓ４一总开关 Ｋ２一前照灯继电 器Ｋ３０一小灯继电器￥２／１一灯总开关Ｓ３ａ一变光开关Ｘ３６一组合开关插接器
