炉窑砌筑施工指导书 全

  • 格式：docx
  • 大小：989.25 KB
  • 文档页数：52

筑炉工程施工目录 1、 概述 2、 工程施工依据 3、 施工部署 4、 主要施工程序、施工方法和技术要求 5、 烘炉 6、 质量保证措施 7、 职业安全健康与环境管理 8、 劳动力组合

筑 炉 工 程 指 南 1、 概述 石油化工工业生产离不开各种炉窑，各种炉窑的建造过程中均需实施筑炉施工。筑炉施工在各种不同类型的炉窑施工中有着非常重要的作用，各种炉窑能否达到设计目的，主要取决于各种炉窑的结构，所使用的筑炉材料，施工质量，以及操作条件等。为了推行以施工工艺为突破口的现场标准化管理，为通过强制性手段把各项技术标准和规章制度融入企业标准化系列，使之规范化，系列化，真正落实到施工安装企业的施工班组中去，特编制此筑炉工程施工指南。 此次编制筑炉工程指南主要为砌砖炉墙与不定型耐火材料施工。以实用，常见施工工艺为主，吸取了筑炉工程的新技术，新工艺，新材料，新机具中的可予推广应用的成果。对筑炉工程所辖七个分项工程，(炉底，燃烧室，落灰斗，炉顶，省煤器，隔墙，烟道及烟囱)按工程的适用范围，主要材料及制品，主要工机具，施工作业条件，操作工艺，工程质量标准，成品保护，应注意的质量问题，安全施工注意事项，依据标准等内容。以贯彻施工技术标准为主线，集施工工艺要点为内容，按条目编写而成。由于各种炉窑规格型号较多，本施工指南编制着重于锅炉，气化炉，焚烧炉，转窑等。 本施工指南供石油化工建筑安装公司的施工队长，技术人员，班组长，质量检查员，材料员，安全员及筑炉工使用。是技术管理人员编制筑炉作业施工方案，进行施工准备，技术交流，控制工程质量，制订安全措施和组织筑炉工技术培训的参考资料。 2、 工程施工依据 2 .1. 工业炉砌筑工程施工及验收规范 GB50211-2004 . 工业炉水泥耐火浇注料冬期施工技术规程 CECS27：90 .管式炉安装工程施工及验收规范SH3506—2000 .工业锅炉安装工程施工及验收规范 GB50273-98 .电力建设施工及验收技术规范（锅炉机组编） DL/T5047—95 .石油化工施工安装技术规范 SH3505—2001 .建筑钢结构焊接规程 JGJ81—2002 .建筑施工扣件式钢管脚手架安全技术规范 JGJ130—2001 J84—2001 .工业炉砌筑工程质量检验评定标准 GB50309－92 .耐火制品尺寸，外观及断面的检查方法GB/T10326－88 .通用耐火砖形状尺寸GB/T2992－82 .耐火材料耐火度试验方法GB/T7322－1997 锅炉用粘土质耐火制品YB401-63 .高铝质耐火泥浆GB/T2994--94 .高铝砖 GB/T2988—97 .粘土质和高铝质致密耐火浇注料 YB／T5083－1997 .致密定型耐火制品分类 GB／T17617－1998 .定型隔热耐火制品的分类 GB／T17105－1997 .硅酸铝质隔热耐火泥浆 YB／T5009－1993 .耐火制品堆放．取样．验收．保管和运输规程 GB／T10325－88 .硬质粘土熟料 GB／T9355－88 .耐火制品的分型定义 GB／T10324－88 .优质高铝矾土熟料 GB8356－87 .隔热用聚苯乙烯泡沫塑料 GB10801－89 .粘土质和高铝质耐火浇注料 GB3712－83 .高铝质隔热耐火砖 GB3995－83 .粘土结合耐火浇注料 GB／T5083－1997 .粘土质耐火泥 YB396－63 .硅砖 GB／T2608―87 .粘土质隔热耐火砖 GB3994－83 .锅炉用粘土质耐火砖 YB410－63 .硅藻土隔热制品，珍珠隔热制品 YB3996－83 .粘土质料和粉料 YB2214－78 .筑炉手册-------------------------------------冶金工业出版社1996 .安装工程分项施工工艺手册炉窑砌筑工程--------中国计划出版社1999 .全国统一安装工程预算定额第十二册炉窑砌筑工程 .设计图纸及其它有关资料

3、施工部署 .施工前期准备阶段 3.1.1.设计交底和图纸会审 图纸会审包括专业会审，综合会审两个步骤，专业会审是指专业内的图纸会审，重点是检查图面是否有差错，施工图存在的问题，施工不明确或不便于施工操作等问题，施工图纸未经会审，不得作为施工文件使用。 3.1.2.编制施工方案 施工方案是指导施工的主要依据，其编制内容主要包括：工程概况、编制依据、施工工艺程序、施工方法及技术措施、质量目标及控制措施、进度计划和劳动力组合、施工机具、安全措施及环境保护等。 3.1.3.选用施工机械 根据进度计划进入施工现场，确保机具良好，计量器具应在有效周期的使用 3.1.4.培训计划及工程安全、技术交底 工程设计中所使用的新技术新材料新工艺新机具，由于没有施工经验或首次施工，必须组织有关人员学习和掌握施工方法操作要领等进行专业培训，考试合格，方可上岗操作。 对班组进行工程安全、技术交底的内容包括：施工内容、施工方法，使用材质及质量标准等。安全技术交底工作由专业技术人员负责，并做好技术交底记录。 3.1.5.编制施工图预算及材料计划 编制施工图预算工作十分重要，编制人员应认真熟悉图纸，计算工程量，防止工程量漏项，不得照搬材料表，材料计划编制应依据内部施工预算如实编制，以免造成材料积压，影响经济效益。 3.1.6.组织机具、材料进入现场，现场施工水电、通讯、道路畅通，消防设施齐备。 3.1.7.建立质量管理体系，质量保证体系，落实安全、质量责任，组织劳动力进场，学习规程规范及质量标准，进行技术培训。 3．1．8严格按专业交接程序办理交手续，未半理书面交接手续不得实施筑炉施工。 .施工阶段 3.2.1.做好现场技术管理工作为实现质量安全、工期、成本、现场文明施工的预定目标必须加强施工阶段的技术管理工作，强化管理手段。 3.2.2.坚持按图纸施工，优化施工方案，降低施工成本措施，采纳合理化建议推广“四新”技术，保证施工质量和安全措施到位。坚持文明施工，及时办理隐蔽工程记录。 认真做好炉体放线工作，加强关键工序的管理对炉墙垂直度、水平度、泥浆饱满程度、膨胀缝和砖缝厚度实施跟踪检查，及时填写自检记录，上道工序不合格不得进行下道工序施工。 防止质量通病发生，做到一次成优，对现场的不安全因素和质量隐患及时发现及时提出，及时纠正，确保工程顺利进行。 .烘炉阶段 工程后期应主动做好精细整修，修整砖缝及墙面，清理现场建筑垃圾，做好“三查四定”并限期完成，要采取积极配合的态度，做好业主的服务工作，配合做好烘炉工作，直至正常运行。 .竣工验收阶段 及时办理技术经济签证及索赔，施工图纸由于设计深度不够，个别漏项，错误在所难免，筑炉施工如发现类似情况应及时向设计单位或业主提出改进意见的书面文件，经设计单位和业主同意后，方可实施。工程技术人员应深入现场，加强与他们的沟通及时办理技术经济签证及索赔手续，并整理工程施工交工资料，移交建设单位。 4、主要施工程序、施工方法和技术要求 .总体施工工艺程序 4.1.1.蒸汽筑炉（链条炉）施工工艺程序：（见图4-1） 图4-1 施工准备 施工暂设 炉体验收 放线 炉底砌筑 炉墙砌筑 炉顶挂砖或砼施 工

砖加工厂、仓库 砼搅拌站 水冷壁挂砖或砼浇注 金属件安装

木模板制作安装

验收脚手架拆除 省煤器砌筑 脚手架搭设

烘炉 竣工验收 4.1.2.蒸汽锅炉（煤粉炉）施工工艺程序：（见图4-2）

图4-2 施工准备 施工暂设 炉体验收 炉墙施工

省煤器施工 耐火砖砌筑施工 炉顶施工 炉底施工

炉顶金属件安装 验收后脚手架拆除 耐火砖砌筑 砖加工厂、仓库 硅酸钙板护板砼施工 砼喷涂施工 砼浇注施工 护板砼施工 砼浇注施工 木模板制作安装 烘炉 竣工验收 硅酸铝板安装脚 手架搭设

砼浇注施工 4.1.3气化炉施工工艺程序：（见图4-3）

图4-3 施工准备 施工暂设 炉体验收 放线 炉体内表面除锈 筒体耐火砖衬里 锥体施工 拱顶施工 烘炉 竣工验收

砖加工厂、仓库 炉内脚手架搭 拉中心线

砼浇注 耐火砼浇注

木模板制作安装

砼搅拌站 耐火砖砌筑 耐火砖砌筑 检查后炉内脚平

架拆除 4.1.4.焚烧炉（立式）施工工艺程序：（见图4-4） 图4-4 施工准备 施工暂设 炉体验收 放线 炉体内表面除锈 炉体内耐火砖衬里施工 木模拱胎安装 炉顶耐火砖衬里施工 炉顶耐火砼浇注施工 烘炉 竣工验收

砖加工厂、仓库 炉内脚手架搭设 耐火砼浇注

木模拱胎制作安装 耐火砼浇注

砼搅拌站 检查合格后脚手架拆除 4.1.5.回转窑施工程序（见图4-5）

图4-5 施工准备 施工暂设 炉体验收 放线 预热段施工

燃烧段耐火砖衬里施工 冷 却段施 工 烘炉 竣工验收

砖加工厂仓库 耐火砼浇注 耐火砼浇注

木模板制作安装

砼搅拌站 耐火砖衬里施工 耐火砖衬里施工

合集下载

炉窑砌筑工程施工(3篇)

炉窑砌筑工程施工(3篇)

第1篇一、施工准备1. 设计审查：在施工前，需对炉窑设计进行审查，确保设计符合国家相关规范和标准。

2. 材料准备：根据炉窑类型和施工要求，准备好耐火砖、锚固件、隔热材料、泥浆等施工材料。

3. 施工队伍：组建专业的炉窑砌筑施工队伍，确保施工质量。

4. 施工设备：准备好施工所需的各种设备，如切割机、搅拌机、振动器等。

二、施工工艺1. 施工方案编制：根据炉窑类型、结构特点和施工要求，编制详细的施工方案。

2. 施工测量：对炉窑基础、炉体骨架和有关设备进行测量，确保施工尺寸准确。

3. 起始点选择：动态炉窑从热端向冷端或从低端向高端分段依次砌筑；静态炉窑自下而上砌筑。

4. 砌筑顺序：先砌筑底部，然后依次砌筑炉墙、拱顶等部位。

5. 砌筑方法：采用干砌或湿砌方法，根据实际情况选择。

6. 砌筑要求：砖缝厚度应符合规范要求，底和墙不大于3mm，高温或有炉渣作用的底和墙不大于2mm，拱和拱顶：干砌不大于1.5mm，湿砌不大于2mm。

7. 膨胀缝预留：留设膨胀缝的位置应避开受力部位、炉体骨架和砌体中的孔洞，砌体内外层的膨胀缝不应互相贯通，上下层应相互错开。

8. 锚固件安装：根据设计要求，安装锚固件，确保锚固件位置、尺寸和焊接质量。

9. 隔热层安装：若有隔热层，需先进行隔热层的安装。

10. 拱胎压紧：起拱部位应从两侧向中间砌筑，并需采用拱胎压紧固定，待锁砖完成后，拆除拱胎。

11. 施工验收：按照《工业炉砌筑工程施工及验收规范》（GB50211）进行工序交接和验收。

三、施工质量控制1. 材料检验：对施工材料进行检验，确保材料质量符合要求。

2. 施工过程控制：加强施工过程中的质量控制，确保施工质量。

3. 施工记录：做好施工记录，为工程验收提供依据。

4. 工程验收：按照规范要求进行工程验收，确保工程质量。

总之，炉窑砌筑工程施工是一项技术性较强的工作，要求施工人员具备较高的专业技能和责任心。

在施工过程中，要严格按照规范和标准进行操作，确保工程质量和安全。

窑炉工程砌筑方案

窑炉工程砌筑方案

窑炉工程砌筑方案一、前言窑炉是一种重要的工业设备，用于燃烧和加热各种材料。

在许多工业领域中，窑炉都是必不可少的设备，例如冶金、化工、建材和玻璃等行业。

窑炉的砌筑质量直接影响到窑炉的使用寿命和生产效率，因此窑炉工程砌筑方案显得尤为重要。

二、砌筑材料1. 石料：用于窑炉的砌筑，需要选用质地均匀、无裂纹、无脆点的石材。

一般选用花岗岩、砖块和砂岩等硬质石料。

2. 砂浆：用于粘合石料的砂浆需要具备较高的耐高温性能和抗化学腐蚀能力。

一般选用硅酸盐水泥、石英砂和高铝水泥等材料。

三、砌筑工艺1. 地基处理：在进行窑炉砌筑之前，需要对地基进行处理，保证地基的平整和稳固。

这样可以有效避免由于地基不平整而导致的砌筑结构出现偏斜或裂缝。

2. 砌筑结构设计：根据窑炉的结构和要求，设计合理的砌筑结构，确保窑炉的稳固性和密实性。

一般而言，窑炉的砌筑结构包括：窑筒、窑壁、窑顶、窑底等部分。

3. 砌筑工艺：在进行窑炉的砌筑时，需要注意以下几点：（1）严格按照设计要求进行砌筑，确保尺寸精准和结构稳固。

（2）砌筑过程中，要随时检查石料的质量，确保其无裂纹和脆点。

（3）砌筑砂浆的配制需按比例进行，保证砂浆的均匀性和粘附性。

（4）砌筑工艺中应注意施工现场的环境，确保其无风尘和杂物，以免对结构质量造成影响。

四、砌筑质量控制1. 砌筑尺寸：在砌筑窑炉时，需要严格按照设计要求进行尺寸控制，确保其符合工程图纸规定的尺寸要求。

2. 结构密实性：窑炉的砌筑密实性直接关系到其使用寿命和稳定性，因此在进行砌筑时需要确保结构密实，杜绝空鼓和空隙。

3. 抗温度性能：窑炉的砌筑材料需要具备较高的耐高温性能，能够在高温环境下保持稳定性和耐久性。

4. 抗化学腐蚀性能：窑炉在使用过程中会受到各种化学腐蚀物质的影响，因此砌筑材料需要具备抗化学腐蚀性能，延长窑炉的使用寿命。

五、安全注意事项1. 在进行窑炉砌筑时，需要严格遵守相关安全操作规程，佩戴相关防护用具，确保施工人员的安全。

工业炉的砌筑工程

工业炉的砌筑工程

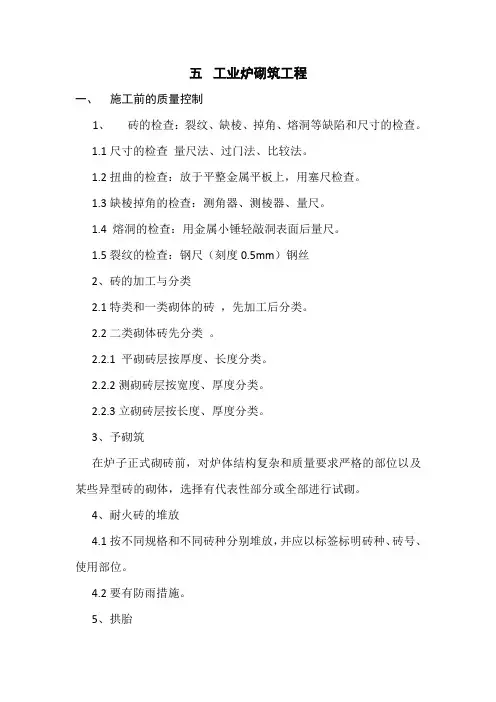

五工业炉砌筑工程一、施工前的质量控制1、砖的检查：裂纹、缺棱、掉角、熔洞等缺陷和尺寸的检查。
