建筑工程角度测量
第三章角度测量
教学目的：1.理解并掌握测量水平角、竖直角的概念
2.掌握经纬仪的构造并利用经纬仪测角的方法
3．掌握经纬仪的主要轴线及应满足的条件
4．理解并掌握水平角竖直角的计算方法
5．了解角度测量的影响因素
教学重点：1．经纬仪的使用
2．水平角竖直角的计算
3.经纬仪应满足的条件及检验方法
教学难点：1.竖直角的计算及竖盘指标差的计算
2．经纬仪的各项误差检验方法
教学资料：建筑工程测量教材、教学课件
教学方法：讲授法、讲解法、演示法
讲授新课：1、角度测量是测量工作的基本内容之一
2、包括水平角测量和竖直角测量
3、作用：水平角是确定地面点平面位置的要素之一,而竖直角可用来间接测定地面点的高程
第三章角度测量
第一节水平角测量原理Array
一、水平角的概念
水平角是地面上一点到两目标的方向线垂直投
影在水平面上的夹角，用β来表示，其角值范围为
0°～360°。
二、水平角测角原理 如图3-1所示， O′A′和O′B′在水平度盘上总有相应读数a 和b ，则水平角为：
β＝b －a
用经纬仪测水平角的原理：经纬仪必须具备一个水平度盘及用于照准目标的望远镜测 水平角时，要求水平度盘能放置水平，且水平度盘的中心位于水平角顶点的铅垂线上，望远镜不仅可以水平转动，而且能俯仰转动来瞄准不同方向和不同高低的目标，同时保证俯仰转动时望远镜视准轴扫过一个竖直面。
第二节 光学经纬仪
经纬仪是测量角度的仪器。按其精度分，有DJ 6、DJ 2两种。表示一测回方向观测中误差分别为6''、2''。
一、DJ6光学经纬仪的构造
如图3-2：
1、照准部：望远镜、支架、横轴、竖直度盘、读数设备、照准部水准管和竖轴等组
成。
2、水平度盘：刻划为0°～360°按顺时针方向注记
3、基座：用来支承仪器并与三脚架连接的部件。主要包括轴座、轴座固定螺旋、脚
螺旋、连接板等
二、DJ6型光学经纬仪的读数装置和读数方法

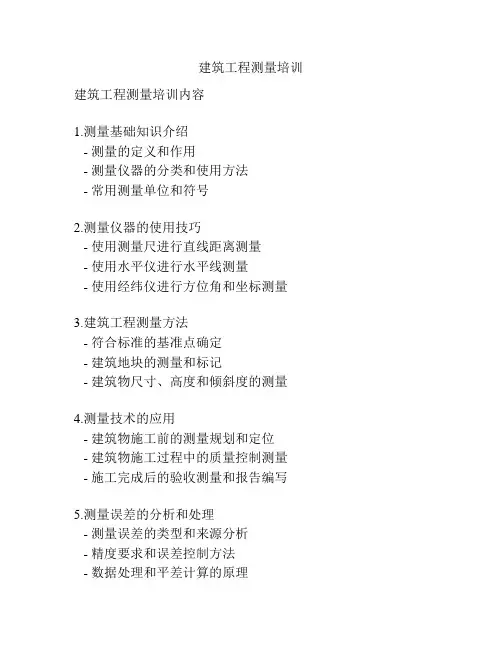

建筑工程测量培训
