采矿标准线型库Mine2004

  • 格式：doc
  • 大小：38.50 KB
  • 文档页数：5

采矿标准线型库Mine2004 *岩巷(红色0.3 0.5) A,0.001,0.001

*煤田边界线(1.2),-- . -- A,40,-2,0,-2

*矿区边界线(1.2),--11-- A,40,-3,[K矿区边界(||),Mine2004.shx,s=1,y=0],-5

*勘探区边界线(1.2),--1-- A,40,-3,[TRACK1(| 2个单位长度),Mine2004.shx,s=1,y=0],-3

*井田边界线(1.2),--+-- A,40,-3.5,[PLUS(+),Mine2004.shx,s=1,y=0],-3.5

*小煤窑边界线(0.6),--+-- A,20,-2.5,[PLUS(+),Mine2004.shx,s=1,y=0],-2.5

*采区边界线(0.5),-- - -- A,20,-1,3,-1

*可采边界线(0.25),-- - -- A,40,-2,3,-2

*煤柱线1(0.3),---0---0--- A,10,[CIRC1(圆),Mine2004.SHX,S=0.5],-1,10

*煤柱线2(0.3),--- 0 --- 0 --- A,20,-4,[CIRC1(圆),Mine2004.SHX,S=0.5],-4,20

*煤柱线3(0.3),---- --0-- ---- ---- --0-- A,6,[CIRC1(圆),Mine2004.SHX,S=0.5],-1,6,-2,13,-2,13,-2

*煤厚为零点边界线(0.15),--O-- A,30,-2,[CIRC1(圆),Mine2004.shx,s=1,y=0],-4

*平衡表外储量边界线(0.3),---///--- A,5,[平衡表外储量边界,Mine2004.shx,s=0.6,y=0],5

*煤矿占地边界线(0.3),----0---- A,30,2,[CIRC1(圆),Mine2004.shx,s=1,y=0],-2

*推测整合地层界线(0.15),------ A,3,-1

*实测和推测假整合地层界线上线(0.15)，------ A,2,-1

*推测假整合地层界线下线(0.15)，------ A,6,-1.5 *实测不整合地层界线上线(0.15),..... A,0,-2

*推测不整合地层界线上线(0.15),..... A,0,-2,0,-2,0,-2,0,-2,0,-2,0,-4

*推断不整合地层界线下线(0.15),-- -- -- A,10,-4

*基线露头线(0.4),.... A,0,-1.5

*层位连线(0.15),---- . ---- A,7,-1.5,0.3,-1.5

*轴线(0.5),-- - -- A,20,-2,2,-2

*实测背斜轴线(1.0),------- A,50,[ARROW(↑),Mine2004.shx,s=1,y=0.2],0.01,[ARROW(↓),Mine2004.shx,s=1,y=-0.2],50

*推测背斜轴线(1.0),----- ------ A,20,-2,20,-2,10,[ARROW(↑),Mine2004.shx,s=1,y=0.2],0.01,[ARROW(↓),Mine2004.shx,s=1,y=-0.2],10,-2,20,-2,20,-2

*实测向斜轴线(1.0),------- A,50,[ARROW(↑),Mine2004.shx,s=1,y=-3.2],0.01,[ARROW(↓),Mine2004.shx,s=1,y=3.2],50

*推测向斜轴线(1.0),----- ------ A,20,-2,20,-2,10,[ARROW(↑),Mine2004.shx,s=1,y=-3.2],0.01,[ARROW(↓),Mine2004.shx,s=1,y=3.2],10,-2,20,-2,20,-2

*实测正断层(1.0),--------- A,45,[LINE(|1个单位),Mine2004.shx,s=2,y=-2],5,[ARROW(↓断层),Mine2004.shx,s=1,y=0],5,[LINE(|1个单位),Mine2004.shx,s=2,y=-2],45

*推断正断层(1.0),--|-|-|--- A,10,-2,20,-2,5,[LINE(|1个单位),Mine2004.shx,s=2,y=-2],5,[ARROW(↓断层),Mine2004.shx,s=1,y=0],5,[LINE(|1个单位),Mine2004.shx,s=2,y=-2],5,-2,20,-2,10

*实测逆断层(1.0),--------- A,45,[RLINE(||),Mine2004.shx,s=0,y=0],5,[ARROW(↓断层),Mine2004.shx,s=1,y=0],4,[RLINE(||),Mine2004.shx,s=0,y=0],45

*推断逆断层(1.0),--|-|-|--- A,10,-2,20,-2,5,[RLINE(||),Mine2004.shx,s=0,y=0],5,[ARROW(↓断层),Mine2004.shx,s=1,y=0],4,[RLINE(||),Mine2004.shx,s=0,y=0],5,-2,20,-2,10

*实测逆掩断层(1.0),--------- A,45,[TLINE(|||),Mine2004.shx,s=0,y=0],6,[ARROW(↓断层),Mine2004.shx,s=1,y=0],4,[TLINE(|||),Mine2004.shx,s=0,y=0],45 *推断逆掩断层(1.0),--|-|-|--- A,10,-2,20,-2,5,[TLINE(|||),Mine2004.shx,s=0,y=0],6,[ARROW(↓断层),Mine2004.shx,s=1,y=0],4,[TLINE(|||),Mine2004.shx,s=0,y=0],5,-2,20,-2,10

*性质不明断层(1.0),--- --- A,10,-4

*隐伏断裂线(1.0),-- -- A,10,-2

*断层上盘线(0.3),---- . ----- A,20,-2,0,-2

*断层下盘线(0.3),---X--- A,20,-2,[CROSS(×45度),Mine2004.shx,s=0.7,y=0],-2

*井巷实测正断层线(0.2) A,10,[LINE(|1个单位),Mine2004.shx,s=2,y=-2],5,[ARROW(↓断层),Mine2004.shx,s=1,y=0],5,[LINE(|1个单位),Mine2004.shx,s=2,y=-2],10

*井巷实测逆断层线(0.2) A,10,[LINE(|1个单位),Mine2004.shx,s=2,y=0],5,[ARROW(↓断层),Mine2004.shx,s=1,y=0],5,[LINE(|1个单位),Mine2004.shx,s=2,y=0],10

*实测陷落柱(0.3) A,5,[RLINE(||),Mine2004.shx,s=0.5,y=0],5

*推断陷落柱(0.3) A,5,[RLINE(||),Mine2004.shx,s=0.5,y=0],5,-3

*底鼓线(0.3) A,2,[RLINE(||),Mine2004.shx,s=0.5,y=0],2,-1

*煤层分叉合并线(0.2),---V---- A,18,-3,[V,Mine2004.shx,s=1,y=0],-4.3

*储量块段界线(0.2) A,8,-2

*等压水线(0.2),--.-- A,10,-2,0,-2

*承压水顶底板等深线(0.2),----.---- A,20,-2,0,-2

*咸水顶板或淡水底板等深线(0.2) A,20,-2,0,-2,0,-2

*铁路中间黑块线,(线宽为0.6mm) A,10,-10 *高压线,--<--O-->-- A,15,[ZIGR2(<22度),Mine2004.shx,S=1.5,Y=0],7,[CIRC1(圆),Mine2004.shx,S=1,Y=0],-2,7,[ZIGR1(>22度),Mine2004.shx,S=1.5,Y=0],15

*地面塌陷坑 A,2,[LINE(|1个单位),Mine2004.shx,s=1.5,y=0],2

*地堰,-|-|-|- A,1,[LINE(|1个单位),Mine2004.shx,s=0.5,y=0],1

*采石场,-|-|-|- A,1,[LINE(|1个单位),Mine2004.shx,s=0.5,y=0],2,[LINE(|1个单位),Mine2004.shx,s=1,y=0],1

*采空区边界线,--|--|-- A,1.5,[XX1(∕),Mine2004.shx,s=1.5,y=0],1.5

*底分层填充线,---|-|---- A,2,[LINE(|1个单位),Mine2004.shx,s=1,y=0],3,[LINE(|1个单位),Mine2004.shx,s=2,y=0],1

*小路(0.3),-- -- A,4,-1.0

*乡村路(0.3),-- -- A,8,-2.0

*岩巷虚线,------ A,3,-1.5

*厚煤层二分层巷道,--.-- A,4,-1,0,-1

*厚煤层三分层巷道,---- A,4,-1.5

*地面滑坡建筑区,-|-|- A,2,[LINE(|1个单位),Mine2004.shx,s=1.5,y=0],2,-1.5

*河堤,-|-|- A,1,[LINE(|1个单位),Mine2004.shx,s=0.75,y=0],1,-1.5

*排水管路(0.5),-->-->-- A,10,[ZIGR(>45度),Mine2004.shx,s=1,y=0],10

*锚喷巷道下线 A,3,[LINE(|1个单位),Mine2004.shx,s=0.3,y=0],3

*锚喷巷道上线 A,3,[LINE(|1个单位),Mine2004.shx,s=0.3,y=-0.3],3

*金属、混凝土及其他装配式支架巷道内线 A,3,-3

*推测煤层露头(煤厚0.5 1.0)

合集下载

矿山地质环境治理恢复要求与验收规范

矿山地质环境治理恢复要求与验收规范

矿山地质环境治理恢复要求与验收规范ICS73.020D15 DB45 广西壮族自治区地方标准DB 45/T 701—2010 矿山地质环境治理恢复要求与验收规范2010-12-30发布2011-01-30实施广西壮族自治区质量技术监督局广西壮族自治区地方标准批准发布公告2010年第12号 (总第38号)广西壮族自治区质量技术监察局批准以下1项广西壮族自治区地方标准，现予以公告。

广西壮族自治区地方标准批准发布表广西壮族自治区质量技术监察局二○一○年十二月二十七日目次前言 (Ⅲ)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总则 (2)5 矿山地质环境治理恢复要求 (2)5.1 矿山地质灾害类的治理恢复要求 (2)5.2 含水层破坏类的治理恢复要求 (4)5.3 地形地貌景观破坏类的治理恢复要求 (4)6 矿山地质环境监测要求 (7)6.1 监测对象 (7)6.2 监测手段 (7)6.3 崩塌、滑坡、泥石流的监测 (7)6.4 含水层破坏的监测 (7)6.5 地形地貌景观破坏的监测 (7)7 矿山公园建设要求 (7)8 矿山地质环境治理恢复工程验收 (8)8.1 分类 (8)8.2 一般工程竣工验收 (8)8.3 简化工程竣工验收 (9)8.4 防治工程竣工验收均应检查与验收项目.. 108.5 地质灾害类治理工程应检查与验收项目.. 108.6 含水层破坏类治理工程应检查与验收项目 128.7 地形地貌景观破坏类治理工程应检查与验收项目 (12)8.8 其它配套次要工程应检查与验收项目 (12)9 矿山地质环境监测验收 (14)10 矿山公园治理恢复验收 (14)附录A（规范性附录）申请书和验收书格式.. 15附录B（规范性附录）分项、分部、单位工程的划分及其质量评定表 (23)前言本标准按照GB/T 1.1—2009给出的规则起草。

本标准由广西壮族自治区国土资源厅提出。

本标准起草单位：广西壮族自治区国土资源厅地质环境处、广西壮族自治区地质环境监测总站。

煤矿开采地质环境监测规范-2023最新

煤矿开采地质环境监测规范-2023最新

目 次1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4总则 (2)5监测要素 (3)6监测级别 (3)7监测点密度及监测频率 (4)8监测方法 (5)9数据预处理与保存 (9)10数据分析与成果编制 (10)附录A（规范性）煤矿开采地质环境监测成果报告提纲 (11)煤矿开采地质环境监测规范1范围本文件规定了煤矿开采的地质环境监测总则、要素、方法、数据处理与分析、成果编制等。

本文件适用于陕西省境内新建、改扩建和生产煤矿开展地质环境监测工作。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB3838-2002地表水环境质量标准GB/T14848-2017地下水质量标准GB15618-2018土壤环境质量标准农用地土壤污染风险管控标准(试行)GB20426-2006煤炭工业污染物排放标准DZ/T0223-2011矿山地质环境保护与恢复治理方案编制规范DZ/T0287-2015矿山地质环境监测技术规程DZ/T0315-2018煤炭行业绿色矿山建设规范HJ/T91-2002地表水和污水监测技术规范HJ/T166-2004土壤环境监测技术规范HJ/T91.1-2019污水监测技术规范SL219-2013水环境监测规范DB61/T1247煤矿地下水监测规范DB61/T1434-2021崩塌、滑坡、泥石流专业监测规范3术语和定义下列术语和定义适用于本文件。

3.1煤矿开采coal mining本文件所指的煤矿开采范围包括煤矿开采区、影响区及生产生活设施区。

3.2煤矿地质环境geological environment of coal mine煤矿开采活动影响到的矿区及其周边一定范围内的地质环境体的集合。

3.3煤矿地质环境监测coal mine geological environment monitoring布设专门性的监测点（站、网），定期或不定期观测煤矿基础建设、生产，以及闭坑以后的地质环境和各类煤矿地质环境问题在时间上、空间上的变化情况。

采矿学总论PowerPointP

采矿学总论PowerPointP

8
封建社会的采矿业
春秋战国（公元前500年）煤是重要的产品
BC100
冶铜、冶铁技术
明末 (17世纪中叶)
煤的开采技术
(宋应星 地质、开拓、开采、通风、提升、瓦斯排放)
火药的发明 — 爆破技术促进了开采技术
9
近代社会中国采矿业
我国1876年创办基隆煤矿 1878年创办开平煤矿
1850年后 近代采矿工业 机器生产：提升、运输、排水 如开滦、抚顺、淄博、萍乡 帝国主义对我国煤炭资源进行掠夺性的开采
1.2
20
小结
•发展速度与成就举世瞩目，煤炭产量曾连续 居世界第一 •中国的采矿业总体来讲与发达国家有不小的 差距，但潜力巨大 •资源人均占有量低
21
二、采矿学(煤矿开采学)内容 新体系
采矿方法，主要是采煤方法 mining method
采（带、盘）区准备方式 prepare
矿井开拓（矿井设计）
煤与人民生活息息相关
人均能耗：每人每年的能源平均消耗量 t 人．年 是衡量国家经济发展和人民生活水平的综合指标
维持最低生活，需要： 丰衣足食的现代化生活: 高级现代化生活:
0.4 t 标准煤 1.2 1.6 t标准煤 2 3 t标准煤。
国家 美国 苏联 西德 英国 法国 日本 中国 世界平均
t / P.y 12.6 5.9 5.7 5.4 5.1 4.5 1.2
水平巷道
平硐 — 在地层中开凿的直通地面的水 平巷道
主平硐，副平硐 石门 —无直接地面出口，垂直或斜交 于煤层走向，在岩层中开掘的水平巷道 煤门 - 无直接地面出口，垂直或斜交 于煤层走向，在煤层中开掘的水平巷道
23
井田（Underground mine field）

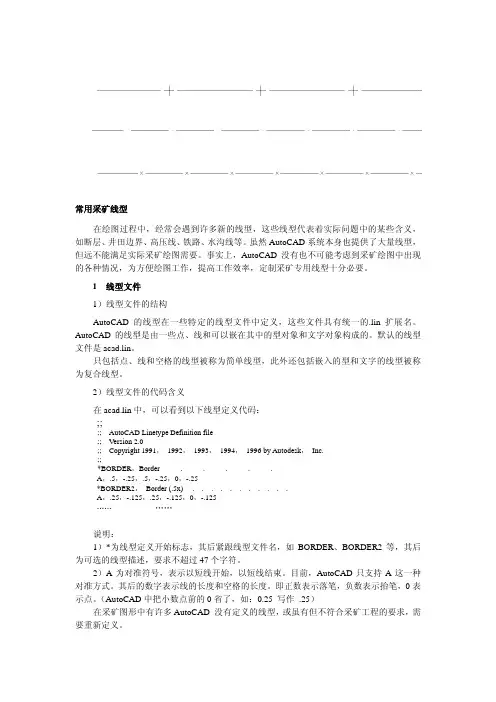

采矿CAD线性制作与开发
