P5室内表贴三合一技术参数-中英文

LED室内P3模组
基本技术参数
像素间距：3mm
灯管配比：1红1绿1蓝三合一贴片
像素密度：111111点/平米
模组参数
模组分辨率：64pixel（宽）×32Pixel（高）
模组尺寸：192mm（宽）×96mm（高）
系统参数
最大亮度：>1200cd/㎡
校正后亮度：>1000cd/㎡(6500K°色温下,校正后)
屏幕水平视角：120 度(±60 度)
屏幕垂直视角：120度(±60 度)
最佳可视距离：1.5m～50m（参考值）
灰度等级：红绿蓝各1024 级，可显示10.74亿色
灰度校正：16bits
对比度：1000:1
亮度调节：256级手动/自动/时间表
驱动方式：恒流驱动
刷新频率：>400Hz
换帧频率：>140帧/秒
控制方式：计算机控制，逐点一一对应，视频同步，实时显示
控制距离：采用光纤通讯，最长控制距离600米
显示接口：DVI/VGA，视频（多种制式）
软件接口：DLL动态链接库
显示模式：1280×1024/1024×768等
输入信号：DVI/VGA，视频（多种制式）、RGBHV、复合视频信号、S-VIDEO、YPbPr（HDTV）系统特性
连续工作时间：>72小时
屏幕寿命：>100000小时
无故障时间：>10000小时
工作环境温度：摄氏-20度～+70度
工作环境湿度：温度-20℃～65℃
防护等级：屏体正面不小于IP65
防护性能：超温/过载/掉电/图像补偿/各种校正技术/过流/过压/防雷。

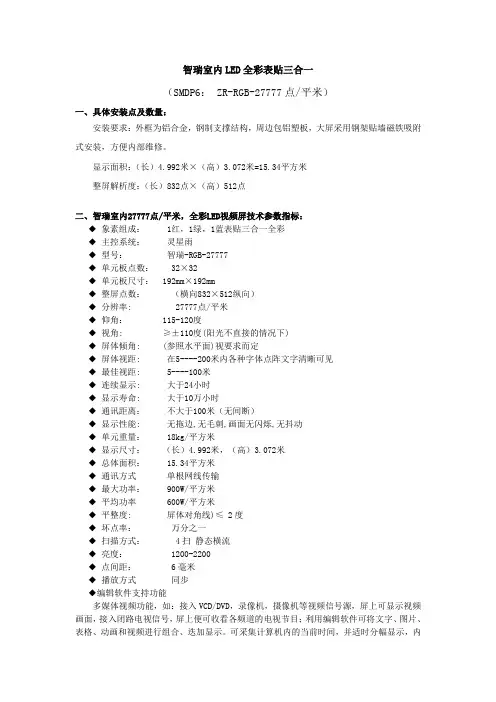

智瑞室内LED全彩表贴三合一（SMDP6： ZR-RGB-27777点/平米）一、具体安装点及数量：安装要求：外框为铝合金，钢制支撑结构，周边包铝塑板，大屏采用钢架贴墙磁铁吸附式安装，方便内部维修。

显示面积：（长）4.992米×（高）3.072米=15.34平方米整屏解析度：（长）832点×（高）512点二、智瑞室内27777点/平米，全彩LED视频屏技术参数指标：◆象素组成： 1红，1绿，1蓝表贴三合一全彩◆主控系统：灵星雨◆型号：智瑞-RGB-27777◆单元板点数： 32×32◆单元板尺寸： 192mm×192mm◆整屏点数：（横向832×512纵向）◆分辨率: 27777点/平米◆仰角： 115-120度◆视角: ≥±110度(阳光不直接的情况下)◆屏体倾角: (参照水平面)视要求而定◆屏体视距: 在5----200米内各种字体点阵文字清晰可见◆最佳视距: 5----100米◆连续显示: 大于24小时◆显示寿命: 大于10万小时◆通讯距离：不大于100米（无间断）◆显示性能: 无拖边,无毛刺,画面无闪烁,无抖动◆单元重量： 18kg/平方米◆显示尺寸：（长）4.992米，（高）3.072米◆总体面积： 15.34平方米◆通讯方式单根网线传输◆最大功率： 900W/平方米◆平均功率 600W/平方米◆平整度: 屏体对角线)≤ 2度◆坏点率：万分之一◆扫描方式： 4扫静态横流◆亮度： 1200-2200◆点间距： 6毫米◆播放方式同步◆编辑软件支持功能多媒体视频功能，如：接入VCD/DVD，录像机，摄像机等视频信号源，屏上可显示视频画面，接入闭路电视信号，屏上便可收看各频道的电视节目；利用编辑软件可将文字、图片、表格、动画和视频进行组合、迭加显示。

可采集计算机内的当前时间，并适时分幅显示，内容可包括：年，月，日，日期，时，分。

序号参数项目系统应用指标1 像素中心距6mm2 单元板解析度32*323 单元板尺寸192*1924 点密度27777点/m25 产品型号ZR-RGB-277776 色彩种类256*256*2567 驱动方式1/4扫描8 无故障时间10000小时9 画面刷新速度60HZ10 视角水平140o 垂直100o11 可视距离5----100m12 最佳视距5m13 整屏亮度1200-2200cd/m214 亮度调整100级亮度手动调整16级无损灰度调整扫描频率300-400HZ16 控制方式PC联机17 输入接口标准DVI18 显示模式DVI数字模拟信号19 明对比度暗8000：120 灰度等级物理级别红绿蓝各409621 色度控制调整单点调整22 灰度校正实现单元伽马非线性校正，23 数据格式24bit24 图像调节最小至单灯的亮度调节25 通讯距离100m/800m/15km26 白平衡配比R：G：B = 3：6：127 发光管寿命100000小时28 整屏失控点低于万分之一29 供电要求AC220V，50HZ二、系统环境及性能1．系统环境★操作系统： Windows 98/ WindowsXP/2000★文字输入： 16种汉字／10种英文字体★信息输入：键盘／鼠标／彩色扫描仪★视频输入：电视／录像机／VCD（DVD）／摄像机2．系统性能★信息编辑：可对文字，图象及画面编辑，修改，艺术加工★图文编辑：计算机信号与视频信号可同步叠加★三维动画：支持现有二维，三维动画制作软件★动画效果: 移动、滚屏、旋转、放大、缩小等功能★控制平台：专用控制软件，中文界面，可控制、播放、编辑★监视方式：（指计算机和显示屏）同步四、智瑞电子篮球比赛系统设计本系统是按照国际篮联最新规则研制开发出来的篮球比赛系统.此系统由纯软件部分组成.此系统实现的功能包括:比赛信息的控制和显示、比赛计时控制和显示、比赛计分控制和显示、比赛暂停次数控制、比赛犯规控制.a、比赛信息：欢迎消息；标准时间（年、月、日、星期、时、秒、分）；显示比赛队伍中、英文名称；显示比赛双方的时时得分；；显示各节比分；滚动字幕用来显示通告、广告等信息.b、计时控制部分：比赛时间倒计时、进攻时间倒计时；比赛时间由比赛节数和比赛单节时间组成；进攻时间包括24秒和30秒两种选择.c、计分控制部分：控制比赛双方得分，输入显示各节比分比赛双方得分时时统计，时时显示各节比分包括第一节、第二节、第三节、第四节的比分d、暂停控制部分：对比赛双方的暂停次数进行统计和控制根据规则记录每队请求的暂停次数，当在每半时已登记了某队第三次暂停(对于4 X 12分钟的比赛)时，由记录员通过裁判员通知该队教练员e、犯规控制部分：统计双方的全队犯规次数某队一节中第4次队员犯规后，当球进入比赛状态的一瞬间，要在记录台靠近该队球队席的一端放上红色的全队犯规标志f、通讯方式：由于采用422、485、232三种通讯方式，所以用户和顾客可以根据自身和环境的需求来选择通讯方式g、控制板：通过DIP开关控制不同的工作方式：工作方式有：24秒显示、比分显示、标准时钟显示五、产品资质要求1、投标企业需提供LED大屏生产企业针对本次项目的产品授权书。

P4室内三合一全彩LED显示屏
规格：12平方一台、3.6平方一台
技术参数：
单元板：像数点间距 4.0mm 像素密度62500Dots/m2 像素构成1R1G1B 单元板分辨率64*32=2048Dots 尺寸（长*宽*厚）256.0*128.0*14.6mm
重量0.25kg±0.05kg 结构特点灯驱合一套件材料聚碳酸酯PC料
输入电压（直流） 4.5-5.5V 最大电流 3.1A±0.1A
单元板功率≤15.5W 驱动方式1/16恒流驱动
屏体：亮度800cd/m2 亮度均匀性>0.95 屏幕水平视角120±10度屏幕垂直视角120±10度最佳视距≥4.0m 盲点率小于万分之三
每平方模组最大功率≤473W/m2 使用环境室内
配电功率（每平方最大功率÷78%÷85%）≤714W
系统控制：灰度等级红、绿、蓝各12-16bits 显示颜色3980亿种
换帧频率≥60帧/秒刷新频率≥720HZ（全灰度场）
亮度调节256级手动/自动
控制方式计算机控制，逐点一一对应，视频同步，实时显示
输入信号DVI/VGA，视频（多种制式），RGBHV、复合视频信号、S-VIDEO、Y pbPr（HDTV）
系统工作特性：使用寿命≥10万小时平均无故障时间≥1万小时
衰减率（工作三年）≤15% 连续失控点0
离散失控点<0.0001，出厂时为0 盲点率<0.0001，出厂时为0
工作温度范围负20至50℃工作湿度范围10%至90%RH
防护性能超温/过载/掉电/图像补偿/各种校正技术/过流/过压/防雷
屏幕水平平整度<1mm/m2
屏幕垂直平整度<1mm/m2。

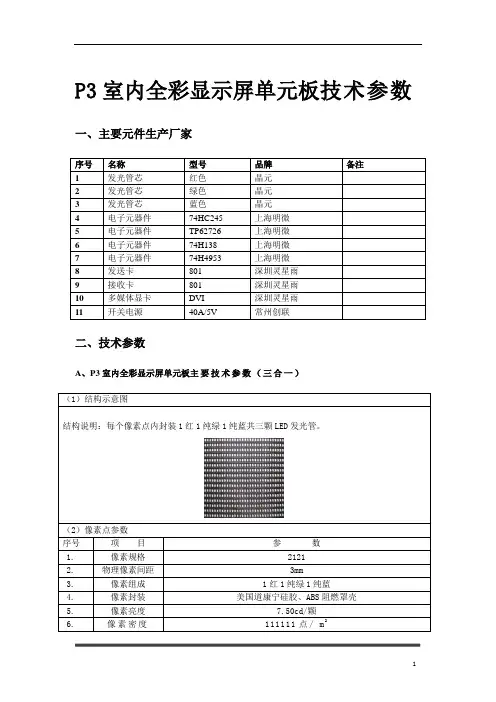

P3室内全彩显示屏单元板技术参数
一、主要元件生产厂家
序号名称型号品牌备注
1 发光管芯红色晶元
2 发光管芯绿色晶元
3 发光管芯蓝色晶元
4 电子元器件74HC24
5 上海明微
5 电子元器件TP6272
6 上海明微
6 电子元器件74H138 上海明微
7 电子元器件74H4953 上海明微
8 发送卡801 深圳灵星雨
9 接收卡801 深圳灵星雨
10 多媒体显卡DVI 深圳灵星雨
11 开关电源40A/5V 常州创联
二、技术参数
A、P3室内全彩显示屏单元板主要技术参数（三合一）
（1）结构示意图
结构说明：每个像素点内封装1红1纯绿1纯蓝共三颗LED发光管。

（2）像素点参数
序号项目参数
1.像素规格2121
2.物理像素间距3mm
3.像素组成1红1纯绿1纯蓝
4.像素封装美国道康宁硅胶、ABS阻燃罩壳
5.像素亮度7.50cd/颗
6.像素密度111111点/ m2。
