计算机控制系统复习题第一章一、下列知识点可出单选题或填空题1. 控制器将反馈信号与设定值进行比较并产生控制量。
2. 变送器将被控参量转换成电信号。
3. 模数转换器(A/D转换器)将模拟量转换成数字量。
4. 数模转换器(D/A转换器)将数字量转换成模拟量。
5. 测量检测器对被控对象的参数进行检测。
6. 自动控制系统通常由被控对象、检测传感装置、控制器组成。
7. 计算机控制系统的典型结构有:操作指导控制系统ODC直接数字控制系统DDC计算机监督控制系统SCC集散控制系统DCS现场总线控制系统FCS8. 计算机控制系统常用的时域指标有:延迟时间t d、上升时间t r、峰值时间t p、调节时间t s、超调量匚% ;_9. 计算机控制系统包括计算机和生产过程两大部分。
10. 计算机控制系统是指采用了数字控制器的自动控制系统。
二、下列知识点可出名词解释和简答题1. 实时数据采集:对被控参数按一定的采样时间间隔进行检测,并将结果输入计算机。
2. 实时计算:对采集到的被控参数进行处理后,按预先设计好的控制算法进行计算,决定当前的控制量。
3. 实时控制:根据实时计算得到的控制量,通过D/A转换器将控制信号作用于执行机构。
4. 实时管理:根据采集到的被控参数和设备的状态,对系统的状态进行监督与管理。
5. 直接数字控制系统:计算机代替模拟控制器直接对被控对象进行控制。
6. 与连续控制系统相比,计算机控制系统具有哪些特点?(1) 计算机控制系统是模拟和数字的混合系统。
(2) 在计算机控制系统中,控制规律是由计算机通过程序实现的(数字控制器) ,修改一个控制规律,只需修改程序,因此具有很大的灵活性和适应性。
(3) 计算机控制系统能够实现模拟电路不能实现的复杂控制规律。
(4) 计算机控制系统并不是连续控制的,而是离散控制的。
(5) 一个数字控制器经常可以采用分时控制的方式,同时控制多个回路第二章一、下列知识点可出单选题或填空题1. 完成模拟量的采集并转换成数字量送人计算机的通道是模拟量输入通道。

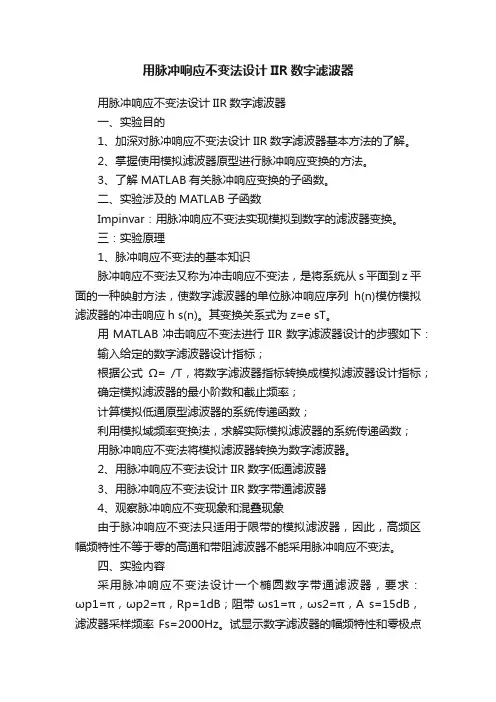

用脉冲响应不变法设计IIR数字滤波器用脉冲响应不变法设计IIR数字滤波器一、实验目的1、加深对脉冲响应不变法设计IIR数字滤波器基本方法的了解。
2、掌握使用模拟滤波器原型进行脉冲响应变换的方法。
3、了解MATLAB有关脉冲响应变换的子函数。
二、实验涉及的MATLAB子函数Impinvar:用脉冲响应不变法实现模拟到数字的滤波器变换。
三:实验原理1、脉冲响应不变法的基本知识脉冲响应不变法又称为冲击响应不变法,是将系统从s平面到z平面的一种映射方法,使数字滤波器的单位脉冲响应序列h(n)模仿模拟滤波器的冲击响应h s(n)。
其变换关系式为z=e sT。
用MATLAB冲击响应不变法进行IIR数字滤波器设计的步骤如下:输入给定的数字滤波器设计指标;根据公式Ω= /T,将数字滤波器指标转换成模拟滤波器设计指标;确定模拟滤波器的最小阶数和截止频率;计算模拟低通原型滤波器的系统传递函数;利用模拟域频率变换法,求解实际模拟滤波器的系统传递函数;用脉冲响应不变法将模拟滤波器转换为数字滤波器。
2、用脉冲响应不变法设计IIR数字低通滤波器3、用脉冲响应不变法设计IIR数字带通滤波器4、观察脉冲响应不变现象和混叠现象由于脉冲响应不变法只适用于限带的模拟滤波器,因此,高频区幅频特性不等于零的高通和带阻滤波器不能采用脉冲响应不变法。
四、实验内容采用脉冲响应不变法设计一个椭圆数字带通滤波器,要求:ωp1=π,ωp2=π,Rp=1dB;阻带ωs1=π,ωs2=π,A s=15dB,滤波器采样频率Fs=2000Hz。
试显示数字滤波器的幅频特性和零极点分布图,并写出该系统的传递函数。
实验步骤1、打开MATLAB软件,选择“File/New”创建一个新的文件;2、按照以下方式进行编程:将上述程序在MATLAB中运行,并对实验结果进行分析。
六、实验结果实验结果如下图所示:。
