计算机控制系统课程设计一、课程目标知识目标：1. 理解计算机控制系统的基本原理，掌握控制系统的数学模型和性能指标；2. 学会分析控制系统的稳定性、快速性和准确性，并运用相关理论知识对实际控制系统进行优化；3. 掌握计算机控制系统的设计方法和步骤，能结合实际案例进行控制系统设计。
技能目标：1. 能够运用所学知识，对简单的控制系统进行建模、分析和设计；2. 掌握使用计算机辅助设计软件（如MATLAB/Simulink）进行控制系统仿真的基本技能；3. 培养团队协作和沟通能力，通过小组合作完成课程设计任务。
情感态度价值观目标：1. 培养学生对计算机控制系统课程的兴趣，激发他们探索未知、解决问题的热情；2. 培养学生严谨的科学态度，注重理论与实践相结合，提高他们的工程素养；3. 增强学生的创新意识，鼓励他们在课程设计中勇于尝试新方法，培养创新精神和实践能力。
课程性质分析：本课程为专业核心课程，旨在使学生掌握计算机控制系统的基本理论、方法和技能，培养具备实际控制系统设计与分析能力的高级技术人才。
学生特点分析：学生处于本科高年级阶段，已具备一定的控制系统基础知识和实践能力，具有较强的求知欲和自主学习能力。
教学要求：结合课程性质和学生特点，注重理论与实践相结合，强调动手能力和创新意识的培养。
通过本课程的学习，使学生能够将所学知识应用于实际控制系统设计，提高解决实际问题的能力。
在教学过程中，将课程目标分解为具体的学习成果，以便进行教学设计和评估。
二、教学内容1. 计算机控制系统概述：介绍计算机控制系统的基本概念、发展历程、应用领域及发展趋势。
教材章节：第一章 计算机控制系统引论2. 控制系统数学模型：讲解控制系统的微分方程、传递函数、状态空间模型等数学描述方法。
教材章节：第二章 控制系统数学模型3. 控制系统性能分析：分析控制系统的稳定性、快速性、准确性等性能指标。
教材章节：第三章 控制系统性能分析4. 计算机控制系统设计方法：讲解控制系统设计的基本方法，包括PID控制、状态反馈控制、观测器设计等。

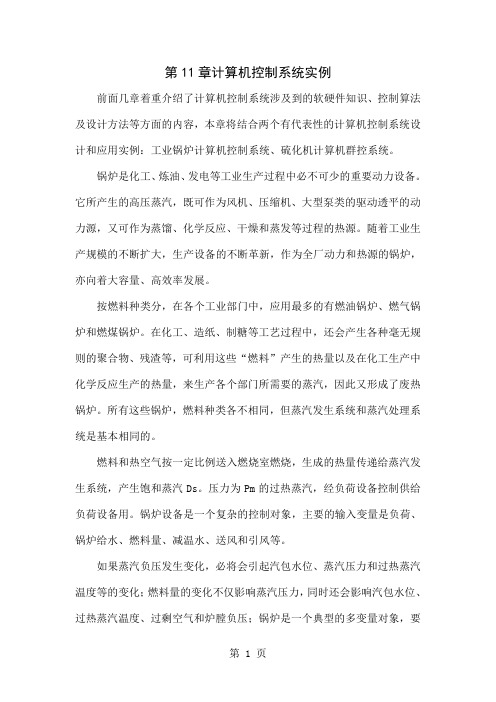

第11章计算机控制系统实例前面几章着重介绍了计算机控制系统涉及到的软硬件知识、控制算法及设计方法等方面的内容，本章将结合两个有代表性的计算机控制系统设计和应用实例：工业锅炉计算机控制系统、硫化机计算机群控系统。
锅炉是化工、炼油、发电等工业生产过程中必不可少的重要动力设备。
它所产生的高压蒸汽，既可作为风机、压缩机、大型泵类的驱动透平的动力源，又可作为蒸馏、化学反应、干燥和蒸发等过程的热源。
随着工业生产规模的不断扩大，生产设备的不断革新，作为全厂动力和热源的锅炉，亦向着大容量、高效率发展。
按燃料种类分，在各个工业部门中，应用最多的有燃油锅炉、燃气锅炉和燃煤锅炉。
在化工、造纸、制糖等工艺过程中，还会产生各种毫无规则的聚合物、残渣等，可利用这些“燃料”产生的热量以及在化工生产中化学反应生产的热量，来生产各个部门所需要的蒸汽，因此又形成了废热锅炉。
所有这些锅炉，燃料种类各不相同，但蒸汽发生系统和蒸汽处理系统是基本相同的。
燃料和热空气按一定比例送入燃烧室燃烧，生成的热量传递给蒸汽发生系统，产生饱和蒸汽Ds。
压力为Pm的过热蒸汽，经负荷设备控制供给负荷设备用。
锅炉设备是一个复杂的控制对象，主要的输入变量是负荷、锅炉给水、燃料量、减温水、送风和引风等。
如果蒸汽负压发生变化，必将会引起汽包水位、蒸汽压力和过热蒸汽温度等的变化；燃料量的变化不仅影响蒸汽压力，同时还会影响汽包水位、过热蒸汽温度、过剩空气和炉膛负压；锅炉是一个典型的多变量对象，要进行自动控制，对多变量对象可按自治的原则和协调跟踪的原则加以处理。
目前，锅炉控制系统大致可划分为三个控制系统：锅炉燃烧控制系统、锅炉给水控制系统和过热蒸汽温度控制系统。
燃烧过程控制系统(1)燃烧过程控制任务锅炉的燃烧过程是一个能量转换和传递的过程，其控制目的是使燃料燃烧所产生的热量适应蒸汽负荷的需要(常以蒸汽压力为被控变量)；使燃料与空气量之间保持一定的比值，以保证最佳经济效益的燃烧(常以烟气成分为被控变量)，提高锅炉的燃烧效率；使引风量与送风量相适应，以保持炉膛负压在一定的范围内。
第11章计算机控制系统实例●本章的教学目的与要求掌握各种过程通道的结构、原理、设计及使用方法。
●授课主要内容●硫化机计算机群控系统●主要外语词汇Sulfurate Machine:硫化机●重点、难点及对学生的要求说明：带“***”表示要掌握的重点内容，带“**”表示要求理解的内容，带“*”表示要求了解的内容，带“☆”表示难点内容，无任何符号的表示要求自学的内容●硫化机计算机群控系统的软硬件设计***☆●辅助教学情况多媒体教学课件（POWERPOINT）●复习思考题●硫化机计算机群控系统的软硬件设计●参考资料刘川来，胡乃平，计算机控制技术，青岛科技大学讲义硫化机计算机群控系统内胎硫化是橡胶厂内胎生产的最后一个环节，硫化效果将直接影响内胎的产品质量和使用寿命。
目前国内大部分生产厂家都是使用延时继电器来控制硫化时间，由于硫化中所需的蒸汽压力和温度经常有较大的波动，单纯按时间计算可能会产生过硫或欠硫现象，直接影响了内胎的质量。
因此，设计一种利用先进计算机控制技术的硫化群控及管理系统，不仅能提高企业的自动化水平，也能降低硫化机控制装置的维护成本和硫化操作人员的劳动强度，提高硫化过程中工艺参数的显示和控制精度，同时也避免了个别硫化操作人员为提高产量而出现的“偷时”现象(即操作人员缩短硫化时间，未硫化完毕就开模) ，使内胎的产品质量得到保证。
1.系统总体方案内胎硫化过程共包括四个阶段: 合模、硫化、泄压、开模。
由于所有硫化机的控制方式相同，所以特别适合群控。
在自动模式下，当硫化操作人员装胎合模后，由控制系统根据温度计算内胎的等效硫化时间并控制泄压阀、开模电机的动作。
为克服温度波动的影响，经过大量实验，选用阿累尼乌斯(Arrhenius) 经验公式来计算等效硫化时间。
某橡胶制品有限公司硫化车间共有内胎硫化机96台，为便于整个生产过程的控制和管理拟采用计算机群控及管理系统。
根据企业的现场情况，借鉴DCS (Distributed Control System ，集散控制系统) 系统结构，使用PLC作为直接控制级，完成现场的控制功能; 使用工业控制计算机作为管理和监视级。
