液体涡轮流量计说明书

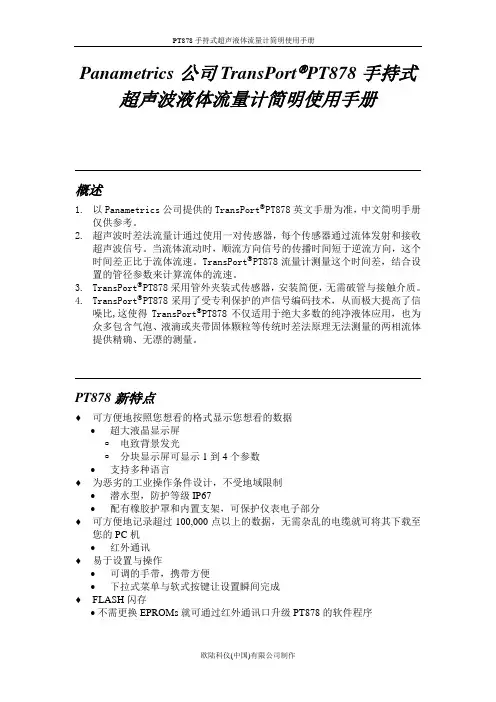

PT878手持式超声液体流量计简明使用手册

欧陆科仪(中国)有限公司制作 Panametrics公司TransPortPT878手持式超声波液体流量计简明使用手册

概述

1. 以Panametrics公司提供的TransPortPT878英文手册为准，中文简明手册仅供参考。

2. 超声波时差法流量计通过使用一对传感器，每个传感器通过流体发射和接收超声波信号。当流体流动时，顺流方向信号的传播时间短于逆流方向，这个时间差正比于流体流速。TransPortPT878流量计测量这个时间差，结合设置的管径参数来计算流体的流速。

3. TransPortPT878采用管外夹装式传感器，安装简便，无需破管与接触介质。

4. TransPortPT878采用了受专利保护的声信号编码技术，从而极大提高了信噪比,这使得TransPortPT878不仅适用于绝大多数的纯净液体应用，也为众多包含气泡、液滴或夹带固体颗粒等传统时差法原理无法测量的两相流体提供精确、无漂的测量。

PT878新特点

 可方便地按照您想看的格式显示您想看的数据

 超大液晶显示屏

 电致背景发光

 分块显示屏可显示1到4个参数

 支持多种语言

 为恶劣的工业操作条件设计，不受地域限制

 潜水型，防护等级IP67

 配有橡胶护罩和内置支架，可保护仪表电子部分

 可方便地记录超过100,000点以上的数据，无需杂乱的电缆就可将其下载至您的PC机

 红外通讯

 易于设置与操作

 可调的手带，携带方便

 下拉式菜单与软式按键让设置瞬间完成

 FLASH闪存

 不需更换EPROMs就可通过红外通讯口升级PT878的软件程序

FT系列涡轮流量计

描述

Flow Technology Inc.(流量技术公司)的FT系列涡轮流量计应用已经验证的流量测量技术来保证极可靠的数字输出。因为其通用性，此类涡轮流量计广泛适用于多种液体和气体的流量传感应用。

FT系列涡轮流量计的尺寸从3/8英寸到24英寸，具有很高的量程比。其重复性在量程内可达0.05%(液体)和0.1%(气体)，响应速度很快。标准涡轮流量计的高精度、轴向安装设计，使该类产品的量程范围在液体测量时可以达到0.03到50000加仑/分钟（0.11到189000升/分钟），气体测量的量程为0.09到15000实际立方英尺/分钟（2.55到4248000实际升/分钟），在某些应用中压力最高可以达到4000巴（58000磅/平方英寸。在液体测量中，线性度在额定的10:1量程比内可以达到0.5%（还可以提供0.25%的优化线性度）。气体测量中额定量程内的精度可以达到1%。使用了线性化电子器件后，所有的涡轮流量计都可以达到0.1%的线性度。

涡轮流量计的外壳、轮片、轴承和轴的材料都可以选择，包括标准的不锈钢及特殊应用的异型材料。

应用

FTI公司生产各种类型的和按用户要求设计的液体和气体测量用涡轮流量计，以满足航空、工业和汽车业用户的要求。比如：燃料消耗、液压、冷冻剂、气体注入、批次、纯净水和控制系统中的过程变化的反馈。

使用

作为液体和气体的体积流量的测量器件，涡轮流量计的设计是基于一个自由悬挂式的涡轮，流体流经流量计时推动涡轮转动以达到测量目的。

特点

• 高量程比，可达100:1

• 响应速度快

• 全量程内液体测量的重复性在0.05%，气体测量为0.1%

• 额定10:1量程比内的线性度，液体为读数的0.5%，气体测量为1%

• 使用线性化电子器件后线性度可达0.1%

• 可测液体量程为0.03到50000加仑/分钟（0.11到189000升/分钟），气体量程为0.09到15000实际立方英尺/分钟（2.55到4248000实际升/分钟）

LWGY-80涡轮流量计

LWGY-80涡轮流量计属于速度式流量仪表。其具有结构简单、轻巧、反应灵敏、精度高、重复性好、无零点漂移、高量程比、安装维护使用方便等优点。主要适用于封闭管道中测量低粘度、无强腐蚀性、清洁液体的体积流量和累积量。若与具有特殊功能的显示仪表或系统配套，还可以实现定量控制、超量报警等功能。防爆型仪表，可在有爆炸危险的环境中使用。是流量计量理想仪表。

LWGY-80涡轮流量计技术参数

公称口径： 管道式：DN4～DN200

插入式：DN100～DN2000

精度等级： 管道式：±0.5级，±1.0级

插入式：±1.5级、±2.5级

高精度的可达0.2级

环境温度： -20℃～50℃

介质温度： 测量液体：-20℃～120℃

测量气体：-20℃～80℃

大气压力： 86KPa～106KPa

公称压力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa

防爆等级： ExdIIBT4

连接方式： 螺纹连接、法兰夹装、法兰连接、插入式等

直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN

液体：上游直管段应≥20DN，下游直管段应≥5DN 插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）

显示方式： （1）远传显示： 脉冲输出、电流输出(配显示仪表)

LWGY-80涡轮流量计测量范围及工作压力

仪表口径

（mm）

正常流量范围

（m3/h）

扩展流量范围（m3/h）

常规耐受压力（Mpa）

制耐压等级（Mpa）（法兰连接方式）

大压力损失（Mpa）

DN4

0.04～0.25

0.04～0.4

6.3

12、16、25

0．12

DN6

0.1～0.6

0.06～0.6

6.3 12、16、25

0.08

DN10

0.2～1.2

0.15～1.5

6.3

12、16、25

0.05

DN15

0.6～6

0.4～8

6.3、2.5（法兰）

流量计说明书

流量计是一种用来测量液体或气体在管道中流动速度的仪器，它具有精确测量、稳定性好、使用方便等特点。本说明书将详细介绍流量计的使用方法、操作步骤以及注意事项，以便用户能够正确、有效地使用流量计。

一、产品简介

流量计是一种基于流体动力学原理制作而成的仪器，它采用了先进的传感技术和自动化控制技术，能够准确、精确地测量流体的流速。流量计是工业生产过程中广泛应用的一种仪器，它可以帮助用户实现流体管道的监测、控制和调节，从而提高生产效率。

二、流量计的使用方法

1. 准备工作

在使用流量计之前，需要确认流量计的型号、规格和安装位置是否符合要求。同时，还需检查流量计的外观是否完好，有无损坏或污垢。如果有损坏或污垢，应及时清洗或更换。

2. 安装流量计 将流量计按照要求正确安装在管道上，并注意连接的紧固程度。安装时应注意避免弯曲、损坏或挤压传感器。

3. 接通电源

将流量计的电源线连接到电源插座上，并确保电源线连接稳固。在接通电源之前，要阅读并理解流量计的电气连接图，确保正确连接。

4. 设置参数

根据实际需要，通过流量计的操作界面设置相应的参数，包括流速单位、报警值、输出信号等。在设置参数时，应仔细阅读产品说明书，确保操作正确。

5. 启动流量计

接通电源后，按照流量计的操作说明进行启动操作。启动时要注意阀门的开关和流量计的指示灯状态，确保流量计正常工作。

6. 监测流量 启动流量计后，可以通过液晶显示屏或其他指示装置实时监测流量变化。在监测过程中，应注意观察流量计的指示，避免超过量程或出现异常情况。

7. 停止使用

在使用完毕后，应及时停止流量计的运行，关闭电源。同时进行相应的维护工作，保证流量计的正常使用寿命。

三、注意事项

1. 使用环境：流量计适用于室内使用，不适宜在潮湿、高温或极寒的环境中使用。

2. 清洁保养：定期检查流量计的工作状态，如发现异常情况应及时清洁或进行维修。避免污水、灰尘等污染物对流量计的影响。
