地系梁工艺流程图

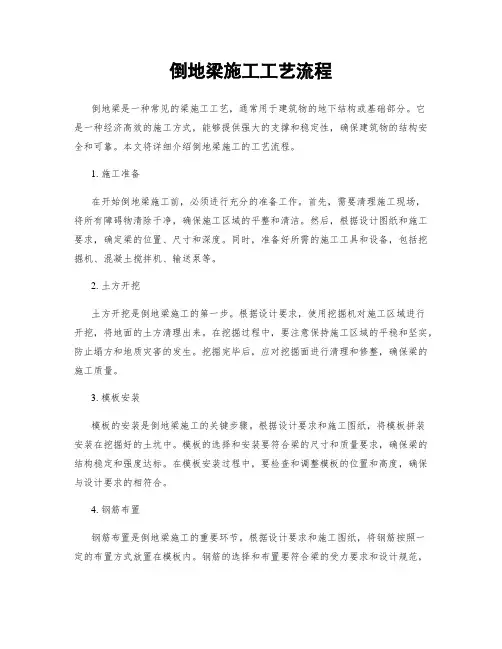

倒地梁施工工艺流程 倒地梁是一种常见的梁施工工艺，通常用于建筑物的地下结构或基础部分。它是一种经济高效的施工方式，能够提供强大的支撑和稳定性，确保建筑物的结构安全和可靠。本文将详细介绍倒地梁施工的工艺流程。

1. 施工准备 在开始倒地梁施工前，必须进行充分的准备工作。首先，需要清理施工现场，将所有障碍物清除干净，确保施工区域的平整和清洁。然后，根据设计图纸和施工要求，确定梁的位置、尺寸和深度。同时，准备好所需的施工工具和设备，包括挖掘机、混凝土搅拌机、输送泵等。

2. 土方开挖 土方开挖是倒地梁施工的第一步。根据设计要求，使用挖掘机对施工区域进行开挖，将地面的土方清理出来。在挖掘过程中，要注意保持施工区域的平稳和坚实，防止塌方和地质灾害的发生。挖掘完毕后，应对挖掘面进行清理和修整，确保梁的施工质量。

3. 模板安装 模板的安装是倒地梁施工的关键步骤。根据设计要求和施工图纸，将模板拼装安装在挖掘好的土坑中。模板的选择和安装要符合梁的尺寸和质量要求，确保梁的结构稳定和强度达标。在模板安装过程中，要检查和调整模板的位置和高度，确保与设计要求的相符合。

4. 钢筋布置 钢筋布置是倒地梁施工的重要环节。根据设计要求和施工图纸，将钢筋按照一定的布置方式放置在模板内。钢筋的选择和布置要符合梁的受力要求和设计规范，确保梁的强度和稳定性。在钢筋布置过程中，要注意保持钢筋的位置和间距，确保梁的整体结构均匀和坚固。

5. 混凝土浇筑 混凝土浇筑是倒地梁施工的最后一步。在浇筑混凝土之前，要检查模板和钢筋的位置和质量，确保无误。然后，使用混凝土搅拌机将预先准备好的混凝土输送到施工现场。在浇筑混凝土的过程中，要保证浇筑的均匀和连续，避免出现空洞和漏浆的情况。同时，要用振动器进行振捣，确保混凝土的密实性和质量。

6. 养护和拆模 混凝土浇筑完成后，需要进行养护和拆模。在养护期间，要对梁进行湿润和保温，以促进混凝土的强度和稳定性的提升。养护期一般为7天左右，期间要进行定期的检查和维护。养护结束后，可以进行拆模，将模板逐渐拆除。拆模过程中，要小心操作，防止对梁的损坏和影响。

系梁施工方案公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]盐亭县鳌鱼渡口改公路桥工程项目系梁、承台施工专项方案批准：审核：编制：正一集团有限公司盐亭县鳌鱼渡口改公路桥工程项目部二零一七年一月二十日目录系梁、承台施工方案一、工程概况鳌鱼渡口改公路桥工程拟建道路起于现有盐新路，自西向东方向行进，经盐亭县现代农业产业园的核心区一西部花都，终点横跨梓江接省道绵盐路，终点与绵盐路相接，鳌鱼渡大桥建成后会进一步改善西部花都只能从两河镇进入的交通压力，大大改善鳌鱼、复兴片区的投资环境，促进生态农业、乡村旅游的快速发展。

本次工程范围主要包括10-30m箱梁桥一座，桥头引道连接。

二、施工作业安排施工计划工期：2017年2月10日至2017年3月15日完成施工任务。

三、施工方案（一）、承台施工采用人工、机械挖掘相互配合进行基坑开挖，内坡比根据地质情况选取1：～1：。

根据开挖过程中的实际情况采用草袋护坡。

本项目地系梁和中系梁共15道，其中地系梁9道（宽，高）,6道中系梁(宽，高承台施工作业流程为：放样开挖→凿桩头→桩身检测→浇筑垫层混凝土→绑扎钢筋→立模→浇筑混凝土→养护。

1、测设出承台位置，采用自然放坡方法，人工开挖，基坑底边距承台边缘线，坡率1:～。

出现地下水时，坑底四周设排水沟及集水坑，用水泵抽到既有排水沟渠，保证基坑不集水。

2、基坑开挖后，立即凿除桩顶松散层，并进行基坑地基处理，整平夯实。

3、对桩身进行无损检测，经检验合格后再进行下道工序施工。

4、基坑超挖15cm，先在基底铺筑10cm厚碎石垫层并夯实，再浇注5cm厚低标号砼，人工抹平做为承台底模，以解决底模的平整度和承载力的要求，保证底模质量，其宽度应比承台每侧宽10cm，以便于立侧模。

5、绑扎时调整好主筋与钻孔桩主筋的位置，钢筋外侧绑扎与混凝土同级别的砂浆垫块，以保证保护层厚度的要求。

采用点焊固定时，不得烧伤主筋。

安装成型的钢筋骨架稳固性、尺寸、位置、高程符合验收标准。

系梁施工作业指导书一、适用范围本施工作业指导书结合本工程实际情况编写，仅适用于xx标工程的施工。

二、施工方案本项目系梁有埋臵地下的桩间系梁和高出原地面的柱间系梁两种。

对于两种类型的系梁，采取不同的施工方案。

1、桩间系梁施工1）、施工工艺流程桩间系梁施工工艺流程图2）、施工方案①桩基桩头凿除开挖至设计标高后及时对挖孔桩桩头高出设计桩顶部分的砼予以清除，施工时采用手工凿除和风动工具凿除的施工方法，首先使用风动工具将桩头清除至距设计桩顶10～20厘米的位臵，然后改为手工凿除直至设计桩顶标高，并浇注10cm的混凝土找平层。

②钢筋加工及安装钢筋的表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净。

钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。

采用冷拉方法调直钢筋时，Ⅰ级钢筋的冷拉率不宜大于2％，HRB335,HRB400牌号钢筋的冷拉率不宜大于1％。

钢筋焊接前，必须根据施工条件进行试焊，合格后方可正是施焊。

焊工必须持考试合格证上岗。

钢筋接头采用搭接电弧焊，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致。

接头双面焊缝的长度不应大于5d,单面焊缝的长度不应小于10d(d为钢筋直径)。

受力钢筋焊接或绑扎接头应设臵在内力较小处，对于绑扎接头，两接头间间距不小于1.3倍搭接长度。

对于焊接接头，在接头长度区域内，同一根钢筋不得有两个接头，配臵在接头长度区域内的受力钢筋，其接头的截面面积占总截面面积的百分率在受拉区不应大于50％，在受压区不应大于25％。

③模板安装系梁模板采用厂制栓接定型大块钢模板，大块钢模用6mm厚钢板卷制，外以角钢竖向肋和横向钢板围带加固，大钢模之间以螺栓联结。

根据结构尺寸在有足够加工能力和加工水平的专业生产厂家设计制做，大模板现场拼装。

模板拼缝处理使用双面胶带纸粘贴在钢模内侧，保证接缝平整，严密不漏浆。

加固采用槽钢钢管桁架结合方木支撑，内臵组合钢拉杆，以保证模板的整体强度、刚度和稳定性。
