箱梁预制施工工艺流程图

施工工艺流程图预制施施工控制要点1、箱梁底模安装台座底模在每次钢筋安装前必须进行打磨、整平处理，处理完成后涂刷脱模剂。

2、钢筋加工根据规范要求，箍筋必须加工135°角；加工好的钢筋整齐码放在半成品存放区；所有钢筋在加工之前，必须先作清污、除锈和调直处理；钢筋骨架与波纹管冲突部位的钢筋相应的调整。

3、波纹管安装波纹管定位，应根据设计图纸，在台座底部每隔1m 标记波纹管的定位高度，便于施工，波纹管按图纸架设“ #”定位筋，每40~60cm设置一道, 精确固定波纹管坐标。

4、模板安装模板在安装前必须用磨光机打磨光洁并涂脱模剂（脱模剂优先选用水性材料），对模板接缝处的平整度及缝隙需重点控制。

对预留孔洞、拼接缝等易漏浆部位采取有效的堵浆措施，确保模板不漏浆，采用强力胶皮或填缝剂止浆。

模板接缝处需用厚度不小于2mm 的回力胶条牢固粘贴。

5、混凝土浇筑圆形波纹管在浇筑前应穿入比波纹管内径小1cm 的塑料管，负弯矩波纹管穿入四根小塑料软管，防止波纹管挤压变形、漏浆，确保在进行预应力施工时的质量。

塑料衬管应在混凝土初凝后及时抽出。

混凝土拌制均匀，罐车运输，车车检查，卸料入斗，龙门吊运，料斗下口距梁顶面不大于20cm,保证箱梁混凝土在浇筑过程中不发生离析现象。

插入式振捣棒振捣腹部和翼板，在振捣过程中不能触及模板及波纹管，不可过振,否则易发生石子下沉,灰浆上升,振捣过程随机检查预埋钢板, 预埋筋的位置,孔道是否进浆,模板的紧固程度,随时发现问题,随时解决。

6、混凝土养护洒水养护必须保证梁体表面保持湿润,严禁出现干湿交替现象。

养护时间不少于7 天。

7、拆模。

拆模时使用千斤顶配合龙门吊,拆模后及时修整模板,摆放整齐。

拆模过程中,严禁使用大锤敲打模板的方式拆模。

8、预应力张拉钢绞线束制作要按设计及规范要求进行,对所用钢铰线应进行检查,保证其无锈蚀、无硬伤。

钢铰线下料严格按照图纸设计长度（包括工作段长度）进行,下料完成后按图纸要求根数统一编束,并分段用铁丝捆绑成束,以防散开。

箱梁预制施工工艺流程图文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-施工工艺流程图施工控制要点1、箱梁底模安装台座底模在每次钢筋安装前必须进行打磨、整平处理，处理完成后涂刷脱模剂。

2、钢筋加工根据规范要求，箍筋必须加工135°角；加工好的钢筋整齐码放在半成品存放区；所有钢筋在加工之前，必须先作清污、除锈和调直处理；钢筋骨架与波纹管冲突部位的钢筋相应的调整。

3、波纹管安装波纹管定位，应根据设计图纸，在台座底部每隔1m标记波纹管的定位高度，便于施工，波纹管按图纸架设“#”定位筋，每40～60cm设置一道，精确固定波纹管坐标。

4、模板安装模板在安装前必须用磨光机打磨光洁并涂脱模剂（脱模剂优先选用水性材料），对模板接缝处的平整度及缝隙需重点控制。

对预留孔洞、拼接缝等易漏浆部位采取有效的堵浆措施，确保模板不漏浆，采用强力胶皮或填缝剂止浆。

模板接缝处需用厚度不小于2mm的回力胶条牢固粘贴。

5、混凝土浇筑圆形波纹管在浇筑前应穿入比波纹管内径小1cm的塑料管，负弯矩波纹管穿入四根小塑料软管，防止波纹管挤压变形、漏浆，确保在进行预应力施工时的质量。

塑料衬管应在混凝土初凝后及时抽出。

混凝土拌制均匀，罐车运输，车车检查，卸料入斗，龙门吊运，料斗下口距梁顶面不大于20cm，保证箱梁混凝土在浇筑过程中不发生离析现象。

插入式振捣棒振捣腹部和翼板，在振捣过程中不能触及模板及波纹管，不可过振，否则易发生石子下沉，灰浆上升，振捣过程随机检查预埋钢板，预埋筋的位置，孔道是否进浆，模板的紧固程度，随时发现问题，随时解决。

6、混凝土养护洒水养护必须保证梁体表面保持湿润，严禁出现干湿交替现象。

养护时间不少于7天。

7、拆模。

拆模时使用千斤顶配合龙门吊，拆模后及时修整模板，摆放整齐。

拆模过程中，严禁使用大锤敲打模板的方式拆模。

8、预应力张拉钢绞线束制作要按设计及规范要求进行，对所用钢铰线应进行检查，保证其无锈蚀、无硬伤。

预制箱梁施工工艺流程图
施工准备平整场地施工放样原材料进场梁台座施工模板制作﹑验收钢筋加工底模安装
钢筋邦扎钢筋质量检查
定位钢筋检查底板束预应力管道安装及定位
预埋件等安装预埋件位置检查
混凝土材料检查内膜﹑外膜安装及检查模板质量检查
混凝土配合比设计测试顶板钢筋邦扎钢筋质量检查
混凝土生产混凝土浇筑制作混凝土试件
预应力材料下料混凝土养生张拉设备准备
张拉
注浆
梁体封端
桩基础施工工艺流程图
挖泥浆池﹑沉淀池桩位测量
否
否
正循环二次清孔
制作混凝土试件灌注桩施工
泥浆回收
桩基移位
墩柱施工工艺流程图
系梁施工工艺流程图
测量放样搭设脚手架
钢筋加工﹑邦扎
钢筋检查是否符合规范
是
混凝土浇筑制作混凝土试件
盖梁施工工艺流程图
墩柱顶面清理﹑凿毛
支架施工
钢筋加工否
桥面铺装及现浇层施工工艺流程图
测量放样
复测高程
复测高程
桥梁引道工程施工工艺流程图
测量放样
清楚表面杂物
收浆﹑拉毛拆模﹑切缝覆盖养生。

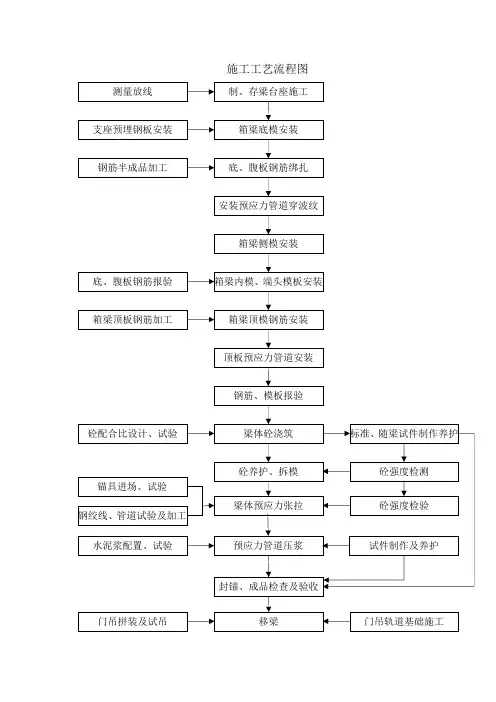

施工工艺流程图 制、存梁台座施工测量放线 箱梁底模安装支座预埋钢板安装 钢筋半成品加工 底、腹板钢筋绑扎安装预应力管道穿波纹锚具进场、试验箱梁侧模安装箱梁内模、端头模板安装底、腹板钢筋报验 箱梁顶模钢筋安装箱梁顶板钢筋加工 顶板预应力管道安装钢筋、模板报验砼配合比设计、试验 梁体砼浇筑 标准、随梁试件制作养护砼养护、拆模砼强度检测 钢绞线、管道试验及加工梁体预应力张拉 砼强度检验 门吊拼装及试吊移梁 门吊轨道基础施工水泥浆配置、试验 预应力管道压浆 试件制作及养护封锚、成品检查及验收施工控制要点1、箱梁底模安装台座底模在每次钢筋安装前必须进行打磨、整平处理，处理完成后涂刷脱模剂。

2、钢筋加工根据规范要求，箍筋必须加工135°角；加工好的钢筋整齐码放在半成品存放区；所有钢筋在加工之前，必须先作清污、除锈和调直处理；钢筋骨架与波纹管冲突部位的钢筋相应的调整。

3、波纹管安装波纹管定位，应根据设计图纸，在台座底部每隔1m标记波纹管的定位高度，便于施工，波纹管按图纸架设“#”定位筋，每40～60cm设置一道，精确固定波纹管坐标。

4、模板安装模板在安装前必须用磨光机打磨光洁并涂脱模剂（脱模剂优先选用水性材料），对模板接缝处的平整度及缝隙需重点控制。

对预留孔洞、拼接缝等易漏浆部位采取有效的堵浆措施，确保模板不漏浆，采用强力胶皮或填缝剂止浆。

模板接缝处需用厚度不小于2mm的回力胶条牢固粘贴。

5、混凝土浇筑圆形波纹管在浇筑前应穿入比波纹管内径小1cm的塑料管，负弯矩波纹管穿入四根小塑料软管，防止波纹管挤压变形、漏浆，确保在进行预应力施工时的质量。

塑料衬管应在混凝土初凝后及时抽出。

混凝土拌制均匀，罐车运输，车车检查，卸料入斗，龙门吊运，料斗下口距梁顶面不大于20cm，保证箱梁混凝土在浇筑过程中不发生离析现象。

插入式振捣棒振捣腹部和翼板，在振捣过程中不能触及模板及波纹管，不可过振，否则易发生石子下沉，灰浆上升，振捣过程随机检查预埋钢板，预埋筋的位置，孔道是否进浆，模板的紧固程度，随时发现问题，随时解决。

施工工艺流程图施工控制要点1、箱梁底模安装台座底模在每次钢筋安装前必须进行打磨、整平处理，处理完成后涂刷脱模剂。

2、钢筋加工根据规范要求，箍筋必须加工135°角；加工好的钢筋整齐码放在半成品存放区；所有钢筋在加工之前，必须先作清污、除锈和调直处理；钢筋骨架与波纹管冲突部位的钢筋相应的调整。

3、波纹管安装波纹管定位，应根据设计图纸，在台座底部每隔1m标记波纹管的定位高度，便于施工，波纹管按图纸架设“#”定位筋，每40～60cm设置一道，精确固定波纹管坐标。

4、模板安装模板在安装前必须用磨光机打磨光洁并涂脱模剂（脱模剂优先选用水性材料），对模板接缝处的平整度及缝隙需重点控制。

对预留孔洞、拼接缝等易漏浆部位采取有效的堵浆措施，确保模板不漏浆，采用强力胶皮或填缝剂止浆。

模板接缝处需用厚度不小于2mm的回力胶条牢固粘贴。

5、混凝土浇筑圆形波纹管在浇筑前应穿入比波纹管内径小1cm的塑料管，负弯矩波纹管穿入四根小塑料软管，防止波纹管挤压变形、漏浆，确保在进行预应力施工时的质量。

塑料衬管应在混凝土初凝后及时抽出。

混凝土拌制均匀，罐车运输，车车检查，卸料入斗，龙门吊运，料斗下口距梁顶面不大于20cm，保证箱梁混凝土在浇筑过程中不发生离析现象。

插入式振捣棒振捣腹部和翼板，在振捣过程中不能触及模板及波纹管，不可过振，否则易发生石子下沉，灰浆上升，振捣过程随机检查预埋钢板，预埋筋的位置，孔道是否进浆，模板的紧固程度，随时发现问题，随时解决。

6、混凝土养护洒水养护必须保证梁体表面保持湿润，严禁出现干湿交替现象。

养护时间不少于7天。

7、拆模。

拆模时使用千斤顶配合龙门吊，拆模后及时修整模板，摆放整齐。

拆模过程中，严禁使用大锤敲打模板的方式拆模。

8、预应力张拉钢绞线束制作要按设计及规范要求进行，对所用钢铰线应进行检查，保证其无锈蚀、无硬伤。

钢铰线下料严格按照图纸设计长度（包括工作段长度）进行，下料完成后按图纸要求根数统一编束，并分段用铁丝捆绑成束，以防散开。

桥梁工程—简支箱梁节段预制、架设施工工艺及流程图本桥32m、56m简支箱梁设计为后张法预应力混凝土节段拼装整孔箱梁。

梁体采用单箱、单室预应力混凝土结构。

56m简支梁梁高4.3m，梁顶宽4.9m，底宽3.2m，梁段长度分4.0m、4.9m两种，共分为11个梁段，每段重量控制在80t以内。

32m简支梁梁高2.5m，梁顶宽4.9m，底宽2.7m，梁段长度分5.5m、6.4m两种，共分为5个梁段，每段重量控制在50t以内。

32m、56m简支箱梁采用移动支架造桥机施工，造桥机从线路包台侧向西台侧方向施工。

箱梁预制段在包台侧预制场分段预制，同时在墩台顶拼装移动支架造桥机就位，然后通过龙门吊提梁、运梁台车运梁、移动支架造桥机拼装施工，箱梁节段之间湿接缝现浇。

1.箱梁节段预制简支箱梁节段预制施工工艺流程见图1-1。

(1)模板调整箱梁的底模、外侧模均采用钢模板，模板要求接缝严密，相邻模板接缝平整，接缝处用贴胶带密封，防止漏浆，并在模板混凝土面面板上涂刷清漆和脱模剂，保证混凝土表面的光洁和平整度，以确保梁体外观质量。

当侧模及底模安装就位后，要调整模板纵向标高，使钢箱模板处于浇筑混凝土时的正确位置。

图1-1 简支箱梁节段预制施工工艺框图(2)绑扎底板、腹板钢筋及预应力管道安装钢筋在使用前，进行调直和除锈，保证钢筋表面洁净、平直，无局部弯折；钢筋的加工制作在加工车间严格按设计图进行，成品编号堆码，以便使用。

将加工好的钢筋运至模板内，按设计图放样绑扎，在交叉点处用扎丝绑牢，必要时采取点焊，以确保钢筋骨架的刚度和稳定性。

钢筋绑扎按设计及施工规范要求进行，在箱梁腹板钢筋绑扎接近完成时，要按设计图要求的位置，绑扎纵向预应力束管道定位筋，然后安装管道。

管道要平顺，接头部分要用大一号波纹管套接，用胶带纸裹紧。

定位钢筋要编号，并与箱梁模板号相对应，其焊接位置由管道坐标计算而定。

(3)内模及其支架安装内模采用组合钢模，用扣件连接。

内模侧模可在中部开适当观察孔，顶板底模在每孔梁的适当位置开两个人洞，以便内模拆除时从人洞往外运输，加快施工进度。

【最新整理，下载后即可编辑】施工工艺流程图【最新整理，下载后即可编辑】测量放线制、存梁台座施工支座预埋钢板安装箱梁底模安装钢筋半成品加工底、腹板钢筋绑扎安装预应力管道穿波纹箱梁侧模安装底、腹板钢筋报验箱梁内模、端头模板安装箱梁顶板钢筋加工箱梁顶模钢筋安装顶板预应力管道安装钢筋、模板报验砼配合比设计、试验梁体砼浇筑标准、随梁试件制作养护锚具进场、试验 钢绞线、管道试验及加工水泥浆配置、试验砼养护、拆模 梁体预应力张拉 预应力管道压浆砼强度检测 砼强度检验 试件制作及养护门吊拼装及试吊封锚、成品检查及验收 移梁门吊轨道基础施工【最新整理，下载后即可编辑】施工控制要点 1、箱梁底模安装 台座底模在每次钢筋安装前必须进行打磨、整平处理，处理完成后涂刷脱模 剂。

2、钢筋加工 根据规范要求，箍筋必须加工 135°角； 加工好的钢筋整齐码放在半成品存放区； 所有钢筋在加工之前，必须先作清污、除锈和调直处理； 钢筋骨架与波纹管冲突部位的钢筋相应的调整。

3、波纹管安装 波纹管定位，应根据设计图纸，在台座底部每隔 1m 标记波纹管的定位高度， 便于施工，波纹管按图纸架设“#”定位筋，每 40～60cm 设置一道，精确固 定波纹管坐标。

4、模板安装 模板在安装前必须用磨光机打磨光洁并涂脱模剂（脱模剂优先选用水性材 料），对模板接缝处的平整度及缝隙需重点控制。

对预留孔洞、拼接缝等易漏浆部位采取有效的堵浆措施，确保模板不漏浆， 采用强力胶皮或填缝剂止浆。

模板接缝处需用厚度不小于 2mm 的回力胶条 牢固粘贴。

5、混凝土浇筑 圆形波纹管在浇筑前应穿入比波纹管内径小 1cm 的塑料管，负弯矩波纹管穿 入四根小塑料软管，防止波纹管挤压变形、漏浆，确保在进行预应力施工时 的质量。

塑料衬管应在混凝土初凝后及时抽出。

【最新整理，下载后即可编辑】混凝土拌制均匀，罐车运输，车车检查，卸料入斗，龙门吊运，料斗下口距 梁顶面不大于 20cm，保证箱梁混凝土在浇筑过程中不发生离析现象。
