工程管径对照表（常用）1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。
DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm ，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm工程管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

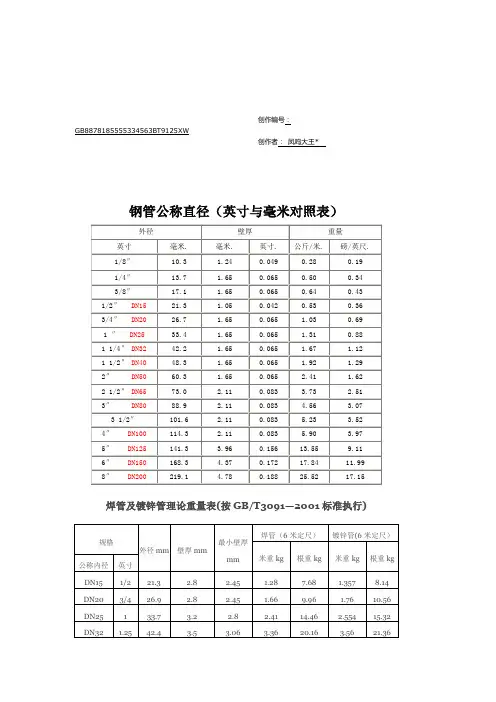

钢管DN尺寸换算表：钢管尺寸对应DN 计算值对应管道的通称直径4分DN15 φ21.3 φ186分DN20 φ26.9 φ251寸DN25 φ33.7 φ321.2寸DN32 φ42.4 φ381.5寸DN40 φ48.3 φ452寸DN50 φ60.3 φ572.5寸DN65 φ76.1 φ763寸DN80 φ88.9 φ894寸DN100 φ114.3 φ1085寸DN125 φ139.7 φ1406寸DN150 φ168.3 φ1598寸DN200 φ219.1 φ21910寸DN250 φ273 φ27312寸DN300 φ323.9 φ32514寸DN350 φ355.6 φ37716寸DN400 φ406.4 φ42618寸DN450 φ457 φ48020寸DN500 φ508 φ53024寸DN600 φ610 φ63028寸DN700 φ711 φ72032寸DN800 φ813 φ82036寸DN900 φ914 φ92040寸DN1000 φ1016 φ1020吋=英寸(inch,缩写为in)1分＝1/8寸＝DN6 2分＝1/4寸＝DN8 3分＝3/8寸＝DN104分＝1/2寸＝DN15 6分＝3/4寸＝DN20 8分＝1寸＝DN254分管,是以英制尺寸来表示的，也就是4英分管。
英制尺寸的表示方法为：1英尺(1’)=12英寸(12’’)；1英寸=8英分。
英分用1/8’’，1/4’’，3/8’’，1/2’’，5/8’’，3/4’’，7/8’’表示。
1英分=125英丝，1英寸=1000英丝。
(三) 英制尺寸换成“米制”尺寸1英寸=25.4毫米,即是”米制”尺寸。
如：5/8’’×25.4=15.875毫米；5/16’’×25.4=7.938毫米。
4分管也是1/2’’×25.4=12.7mm 、6分管3\4"---管道公称直径近似19mm、1寸管1"---管道公称直径近似25.4mm。
DN|英寸|公称外径对照DN|英寸|公称外径之间的关系见下表：1英尺=12英寸1英寸=8英分(称呼不同，单位不同，尺寸也就不一样)压力管道标准规格DN-公称直径Ф－外径大外径系列(焊管)DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm ，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列（无缝管）DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219m m DN250-ф273mm，DN300-ф325m工程管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4．1管径：管径一般用ф、DN、De来表示，单位是mm,用英制单位时，需要换算。
称呼不同，单位不同，尺寸也就不一样（见上表）。
2.4.2管径的表达方式应符合下列规定：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径ф×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径D表示；4 塑料管材（PVC、PP、PPR）规格用de表示（GB 5836.1-92），5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
