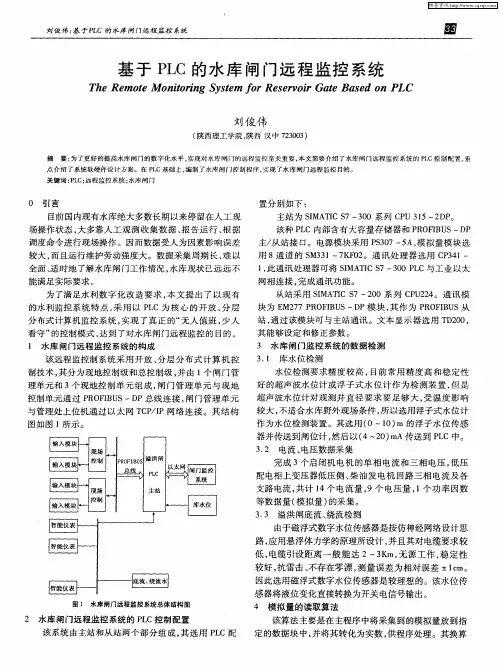

水库远程自动控制计量闸门控制系统设计

钢铁制水闸门的自动化控制系统设计随着工业的发展和技术的进步，钢铁制水闸门在水利工程中的应用越来越广泛。

为了提高水闸门的操作和控制效率，保证水闸门的安全稳定运行，自动化控制系统的设计变得非常重要。

本文将从控制系统的整体设计、硬件选型、软件开发以及系统的优化等方面进行详细介绍。

一、控制系统的整体设计钢铁制水闸门的自动化控制系统设计需要考虑到实际工程的要求和现有技术的可行性。

首先，应根据闸门的尺寸、工作环境和操作要求确定控制系统的整体方案。

一般来说，控制系统可以分为三个层次：传感器和执行器层、控制层和监控层。

在传感器和执行器层，需要选择合适的传感器和执行器来实现对闸门位置、速度、力度等参数的测量和控制。

常用的传感器包括位移传感器、速度传感器和力传感器等，执行器则可以选择液压或电动驱动等。

在控制层，需要设计合适的控制算法和控制器来实现对闸门运动的控制。

控制算法可以分为位置控制、速度控制和力控制等。

控制器可以选择PLC（可编程逻辑控制器）或微控制器等。

在监控层，需要设计出人机界面和数据采集系统来实现对闸门状态和运行情况的监控。

人机界面可以选择触摸屏或键盘显示器等，数据采集系统可以选择数据采集卡或通信模块等。

二、硬件选型在硬件选型方面，需要根据实际工程的要求选择合适的设备和元件。

首先，需要根据传感器和执行器的种类和数量来选购合适的设备。

其次，需要根据控制算法的复杂度和计算要求来选购合适的控制器。

最后，需要根据监控系统的功能和通信要求来选购合适的人机界面和数据采集系统。

在硬件选型过程中，需要注意设备的可靠性和兼容性，以及供应商的信誉和售后服务等因素。

同时，还需要考虑设备的成本和功耗等因素，以保证整体控制系统的性价比和可持续发展。

三、软件开发钢铁制水闸门的自动化控制系统设计的软件开发需要包括控制算法的实现、界面设计和数据处理等方面。

在控制算法的实现方面，需要根据闸门的工作特点和控制要求来编写相应的程序。

根据需要，可以选择使用 ladder diagram（梯形图）、structured text（结构化文本）或 C/C++ 等编程语言来实现控制算法。

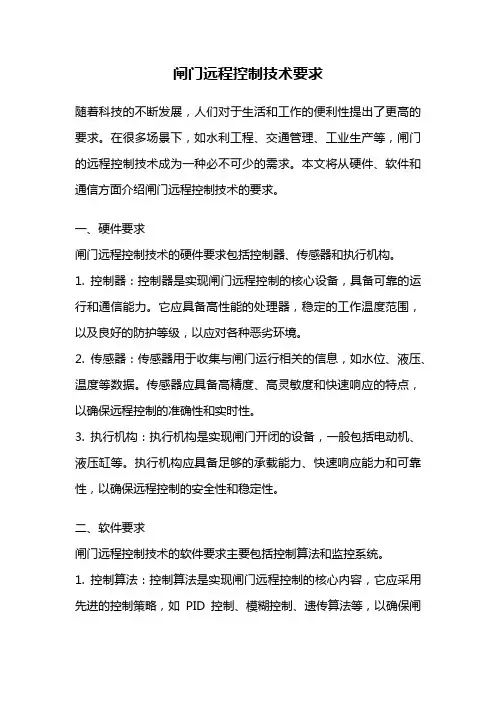

闸门远程控制技术要求随着科技的不断发展，人们对于生活和工作的便利性提出了更高的要求。

在很多场景下，如水利工程、交通管理、工业生产等，闸门的远程控制技术成为一种必不可少的需求。

本文将从硬件、软件和通信方面介绍闸门远程控制技术的要求。

一、硬件要求闸门远程控制技术的硬件要求包括控制器、传感器和执行机构。

1. 控制器：控制器是实现闸门远程控制的核心设备，具备可靠的运行和通信能力。

它应具备高性能的处理器，稳定的工作温度范围，以及良好的防护等级，以应对各种恶劣环境。

2. 传感器：传感器用于收集与闸门运行相关的信息，如水位、液压、温度等数据。

传感器应具备高精度、高灵敏度和快速响应的特点，以确保远程控制的准确性和实时性。

3. 执行机构：执行机构是实现闸门开闭的设备，一般包括电动机、液压缸等。

执行机构应具备足够的承载能力、快速响应能力和可靠性，以确保远程控制的安全性和稳定性。

二、软件要求闸门远程控制技术的软件要求主要包括控制算法和监控系统。

1. 控制算法：控制算法是实现闸门远程控制的核心内容，它应采用先进的控制策略，如PID控制、模糊控制、遗传算法等，以确保闸门的准确控制和稳定运行。

2. 监控系统：监控系统是对闸门远程控制过程进行实时监测和管理的软件系统。

它应具备友好的用户界面、强大的数据处理能力和可靠的通信能力，以实现对闸门状态的实时监控、故障诊断和远程操作。

三、通信要求闸门远程控制技术的通信要求主要包括通信网络和通信协议。

1. 通信网络：通信网络是实现闸门远程控制的基础设施，可以采用有线网络或无线网络。

有线网络应具备高速、稳定和安全的特点，而无线网络则应具备广覆盖、抗干扰和高可靠性的特点，以满足不同环境下的通信需求。

2. 通信协议：通信协议是实现闸门远程控制的规范和约定，可以采用现有的标准协议，如TCP/IP、Modbus等，也可以根据具体需求设计专用协议。

通信协议应具备高效、可靠和安全的特点，以确保远程控制的稳定性和可靠性。

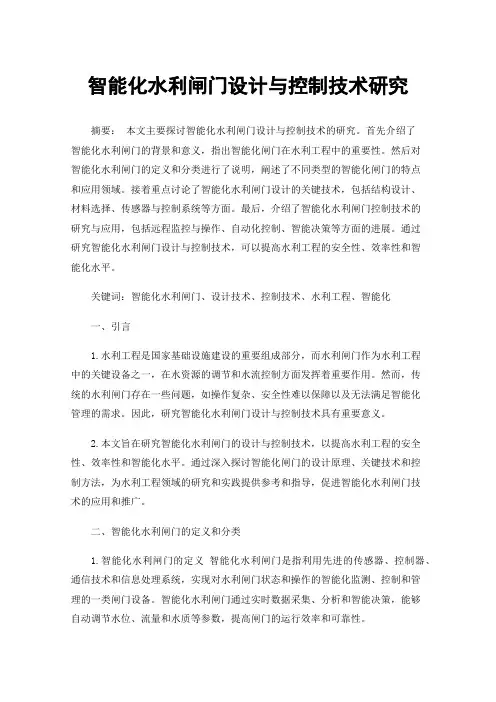

智能化水利闸门设计与控制技术研究摘要：本文主要探讨智能化水利闸门设计与控制技术的研究。

首先介绍了智能化水利闸门的背景和意义，指出智能化闸门在水利工程中的重要性。

然后对智能化水利闸门的定义和分类进行了说明，阐述了不同类型的智能化闸门的特点和应用领域。

接着重点讨论了智能化水利闸门设计的关键技术，包括结构设计、材料选择、传感器与控制系统等方面。

最后，介绍了智能化水利闸门控制技术的研究与应用，包括远程监控与操作、自动化控制、智能决策等方面的进展。

通过研究智能化水利闸门设计与控制技术，可以提高水利工程的安全性、效率性和智能化水平。

关键词：智能化水利闸门、设计技术、控制技术、水利工程、智能化一、引言1.水利工程是国家基础设施建设的重要组成部分，而水利闸门作为水利工程中的关键设备之一，在水资源的调节和水流控制方面发挥着重要作用。

然而，传统的水利闸门存在一些问题，如操作复杂、安全性难以保障以及无法满足智能化管理的需求。

因此，研究智能化水利闸门设计与控制技术具有重要意义。

2.本文旨在研究智能化水利闸门的设计与控制技术，以提高水利工程的安全性、效率性和智能化水平。

通过深入探讨智能化闸门的设计原理、关键技术和控制方法，为水利工程领域的研究和实践提供参考和指导，促进智能化水利闸门技术的应用和推广。

二、智能化水利闸门的定义和分类1.智能化水利闸门的定义智能化水利闸门是指利用先进的传感器、控制器、通信技术和信息处理系统，实现对水利闸门状态和操作的智能化监测、控制和管理的一类闸门设备。

智能化水利闸门通过实时数据采集、分析和智能决策，能够自动调节水位、流量和水质等参数，提高闸门的运行效率和可靠性。

2.智能化水利闸门的分类根据不同的分类标准，智能化水利闸门可以进行如下分类：(1)控制方式分类：程序控制闸门：基于预设的控制程序和规则进行闸门的开启、关闭和调节。

反馈控制闸门：通过传感器实时采集的数据反馈，调整闸门的操作，实现对水流的精确控制。

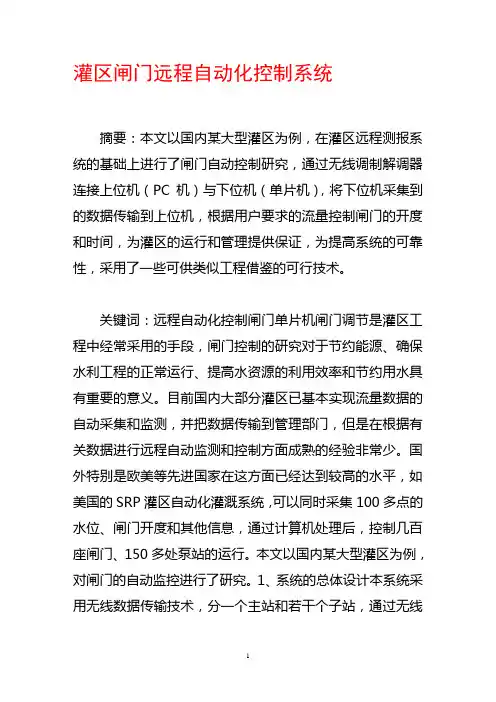

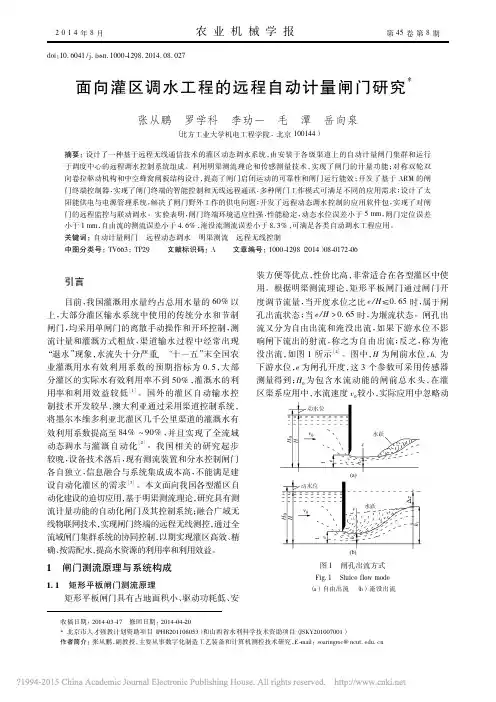

灌区闸门远程自动化控制系统摘要：本文以国内某大型灌区为例，在灌区远程测报系统的基础上进行了闸门自动控制研究，通过无线调制解调器连接上位机（PC机）与下位机（单片机），将下位机采集到的数据传输到上位机，根据用户要求的流量控制闸门的开度和时间，为灌区的运行和管理提供保证，为提高系统的可靠性，采用了一些可供类似工程借鉴的可行技术。

关键词：远程自动化控制闸门单片机闸门调节是灌区工程中经常采用的手段，闸门控制的研究对于节约能源、确保水利工程的正常运行、提高水资源的利用效率和节约用水具有重要的意义。

目前国内大部分灌区已基本实现流量数据的自动采集和监测，并把数据传输到管理部门，但是在根据有关数据进行远程自动监测和控制方面成熟的经验非常少。

国外特别是欧美等先进国家在这方面已经达到较高的水平，如美国的SRP灌区自动化灌溉系统，可以同时采集100多点的水位、闸门开度和其他信息，通过计算机处理后，控制几百座闸门、150多处泵站的运行。

本文以国内某大型灌区为例，对闸门的自动监控进行了研究。

1、系统的总体设计本系统采用无线数据传输技术，分一个主站和若干个子站，通过无线调制解调器构成一个无线通讯网络，对多个断面的数据信息进行采集、传输、处理和控制。

系统的总体结构图如图1所示。

下位机中的传感器把引水渠中的水位值和各闸门的开度值经转换后送给编码器，编码器对水位及闸门开度信号进行编码，在通过避雷器将编码信号传给数采仪，数采仪将数据进行初步加工和处理后由无线调制解调器传给上位机，上位机即系统主站，可分别与不同的子站建立联系，查询各测点的数据，并按照用户的要求对各闸门进行控制，下位机中的控制箱接收到此信息，经过计算，发出控制信号自动控制闸门到一定的开度，达到自动控制的目的。

图1闸门远程自动监测与控制结构图2、下位机系统设计设计下位机重点在于闸门自动控制箱的设计，本文提出闸门的运行控制模式，并进行可靠性处理，然后利用无线传输设备与上位机进行通讯，传输数据。

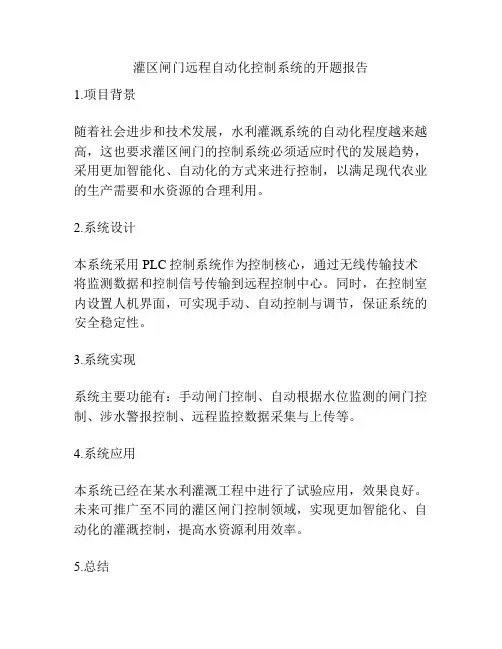

灌区闸门远程自动化控制系统的开题报告
1.项目背景
随着社会进步和技术发展，水利灌溉系统的自动化程度越来越高，这也要求灌区闸门的控制系统必须适应时代的发展趋势，采用更加智能化、自动化的方式来进行控制，以满足现代农业的生产需要和水资源的合理利用。

2.系统设计
本系统采用PLC控制系统作为控制核心，通过无线传输技术将监测数据和控制信号传输到远程控制中心。

同时，在控制室内设置人机界面，可实现手动、自动控制与调节，保证系统的安全稳定性。

3.系统实现
系统主要功能有：手动闸门控制、自动根据水位监测的闸门控制、涉水警报控制、远程监控数据采集与上传等。

4.系统应用
本系统已经在某水利灌溉工程中进行了试验应用，效果良好。

未来可推广至不同的灌区闸门控制领域，实现更加智能化、自动化的灌溉控制，提高水资源利用效率。

5.总结
本系统以PLC控制技术为核心，实现了对灌区闸门的远程自动化控制，为现代水利灌溉系统提供了新的解决方案，也为水资源的合理利用做出了贡献。

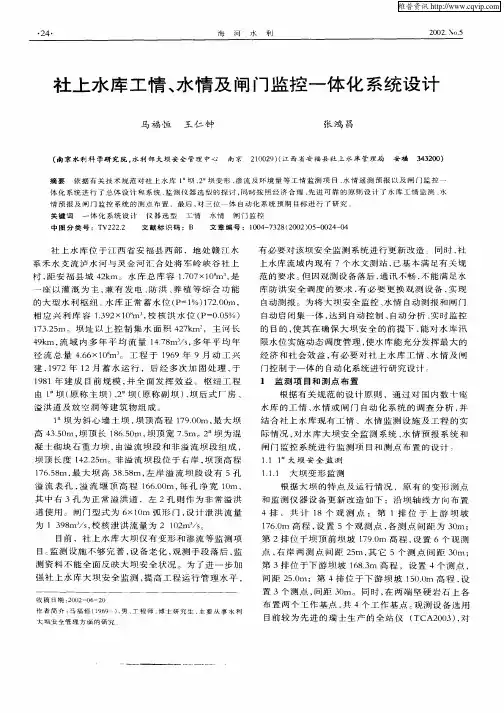

闸门自动化系统在水库中的应用分析摘要：水库闸门是水利工程中必不可少也是极为重要组成部分，闸门控制着水流的输送，掌控者水流的输送量与输送速度，在防洪与灌溉工程中起到至关重要的作用。

在之前很长一段时间内，诸多水利工程都是靠着人力资源来完成水工闸门的监控与控制，这种方式不仅浪费了大量的人力还既有可能造成许多误差。

在科技飞速发展的今天闸门自动化监控系统走进了人们的视野，对我国水利工程的发展具有重大意义。

关键词：闸门；自动化控制系统；远程监控；现场控制；应用管理随着科学技术和网络信息技术的快速发展，采用计算机技术与网络设备相结合的自动化监控系统对水利工程的闸门进行监控，已经被越来越多的水利工程技术人员所接纳并应用。

在计算机与网络技术的辅助下，水库闸门的监控系统得到了现代化的改造变得愈来愈趋于智能化。

智能化的水库闸门监控系统具备敏捷性，能够快速地根据操作人员的技术指令以及水库水位的变化做出判断并执行命令。

水库闸门的自动化监控系统还具有可靠性与稳定性，提高水利工程的运作效率。

应用自动化监控系统并结合以太网科技，就可以对水库的水位以及闸门状态进行远距离监控。

1.水利自动化监控系统的发展现状中国国土辽阔，所蕴含的水资源也极其丰富，但中国水资源的分布却极不均匀，又由于地形气候或者其他人为因素，在每年的夏季，总会有些地区出现旱情，与此同时也会有某些地区会发生洪涝灾害。

这种时候，就要靠水利工程来进行灌溉或是防洪，以减少自然灾害为人民群众带来的损失。

无论在哪种水利工程中，闸门都是不可或缺的重要组成。

随着计算机技术与网络信息传输技术的发展，水利工程逐步采用了闸门自动化监控系统，闸门自动化监控系统为水利工程节省了大量的劳动力，并通过网络渠道来完成信息的传输，加快了信息传输的速度，提高了水利工程的构建效率。

通过智能化的操作系统，完成对闸门的监控与控制，可以及时地对历史数据进行分析统计，做出可靠的判断，完成技术人员的控制指令，甚至能够检测出水利工程中隐藏的故障，以便技术人员能够及时采取措施，排除故障，保障水利工程的正常运转。

第1篇一、概述闸门作为水利工程的重要组成部分，其安全运行直接关系到水库、河道、水闸等水利设施的正常运行和周边生态环境的稳定。

随着我国水利工程建设的不断发展，闸门监控系统的需求日益增长。

为了确保闸门的安全、稳定运行，提高水利工程的自动化管理水平，本文将针对闸门监控系统进行详细阐述。

二、闸门监控系统需求分析1. 监控目标闸门监控系统的主要监控目标是：（1）实时监测闸门的开度、位置、速度等运行状态；（2）监测闸门及附属设备的运行参数，如电流、电压、压力、温度等；（3）监测闸门及附属设备的故障信息，如报警、停机等；（4）监测闸门及附属设备的维护保养情况。

2. 监控要求（1）实时性：监控系统应具备实时监测、报警、记录等功能，确保对闸门运行状态的实时掌握；（2）可靠性：监控系统应具备较高的稳定性和抗干扰能力，确保在恶劣环境下正常运行；（3）安全性：监控系统应具备数据加密、权限管理等功能，确保数据安全和系统安全；（4）可扩展性：监控系统应具备良好的可扩展性，以满足未来水利工程建设的需求。

三、闸门监控系统解决方案1. 系统架构闸门监控系统采用分层分布式架构，包括数据采集层、传输层、处理层、展示层和应用层。

（1）数据采集层：负责采集闸门及相关设备的运行数据，如开度、位置、速度、电流、电压、压力、温度等；（2）传输层：负责将采集到的数据传输到处理层，可采用有线或无线传输方式；（3）处理层：负责对采集到的数据进行处理、分析、存储和传输，实现数据可视化、报警、记录等功能；（4）展示层：负责将处理层的数据以图形、图表等形式展示给用户；（5）应用层：负责实现用户对闸门监控系统的管理和控制，如设备配置、权限管理、报警处理等。

2. 系统功能（1）实时监测：实时监测闸门及相关设备的运行状态，包括开度、位置、速度、电流、电压、压力、温度等；（2）报警功能：当监测到异常情况时，如设备故障、超限运行等，系统会自动报警，并及时通知相关人员；（3）数据记录：记录闸门及相关设备的运行数据，包括历史数据、实时数据等，便于查询和分析；（4）数据可视化：将采集到的数据以图形、图表等形式展示，便于用户直观了解闸门运行状态；（5）权限管理：实现用户权限管理，确保数据安全和系统安全；（6）设备管理：实现闸门及相关设备的配置、维护、保养等功能。

闸门启闭机自动化控制与监控研究设计闸门启闭机是水利、电力、船舶等领域常见的机械设备，用于控制水位、船舶进出等。

随着科技的不断进步，如何提高闸门启闭机的自动化控制水平，对于保证生产安全和提高工作效率至关重要。

本文旨在对闸门启闭机自动化控制与监控进行研究设计，以提高其自动化控制水平。

1.系统结构闸门启闭机的自动化控制系统主要由监控系统和控制系统两大部分组成。

监控系统可将闸门位置、水位等参数显示在控制室内，控制系统则根据监控系统的信号，自动控制闸门启闭、调节水位等操作。

2.控制系统设计控制系统的设计应考虑设备工作的可靠性、精度、及时性等因素。

在控制逻辑上，应考虑到各种异常情况的处理。

例如在机械故障、电路故障，以及通信故障等情况下，控制系统均应该具备备用控制功能。

监控系统的设计应考虑到硬件设备、软件设计以及数据存储与处理等方面。

硬件设备应选择合适的屏幕和控制器，实现参数的实时显示和数据的存储。

软件设计应贴近工程实际，易操作，且能保证数据的准确性。

闸门启闭机自动化控制系统应用于水利、电力、船舶等领域。

以下以水利工程为例进行说明：1.应用前景自动化智能控制技术在水利工程闸门启闭机中的应用具有广阔的前景。

通过引进自动化控制技术，可大大提高现有设备的控制性能、稳定性和可靠性。

自动化控制技术还能够加强对工程的实时监控，进而保护设施和安全运行。

2.应用范围闸门启闭机自动化控制系统适用于水库、河流、灌溉等多种水利工程。

此外，闸门启闭机自动化控制系统也具有广泛的应用前景，例如港口码头、化工厂等船舶装卸设备、挖掘机等工程机械等。

三、闸门启闭机自动化控制系统的优点1.提高工程自动化水平通过引入自动化控制技术，能够大大提高闸门启闭机的自动化水平，使设备的操作更加便捷、高效。

2.提高工程稳定性闸门启闭机自动化控制系统可以实时监控设备状态，及时处理异常情况，使设备工作更加稳定、可靠。

3.提高工程精度自动化控制技术可以提高设备的控制精度，从而使设备的工作更加精确。

水闸远程自动化监控系统摘要：水闸远程自动化监控系统的出现，弥补了传统人工现场操作所存在的各种弊端，人工参与的减少使得水闸运行的更为科学和完善。

同时水闸监控自动化水平的提高，也大大增加了水闸运行的安全性和可靠性。

因此，要对水闸远程自动化监控系统进行充分的利用，保证其能够服务于对水闸的日常管理，使水闸发挥出更大的作用。

关键词：水闸；远程；自动化引言水闸远程自动化监控系统是现代信息技术发展的一个重要成果，它使水闸运行能够在很大程度上摆脱对人的依赖，为以后的全自动化运行奠定了基础。

随着时代的不断发展，不断应用水闸自动化系统成为各大中型水闸管理单位的普遍共识，它能够使水闸的日常管理和日常维护变得更为简单。

水闸自动化系统由多个系统组成，其中最常见的是：计算机监控系统，它具有对水闸各种数据进行收集、对水闸部件和水位进行测量、自动控制、实时信息传输等功能；其次是视频监控系统，它通过对图像信息的实时传输来把控水闸的运行状态，并对水闸周边的船只数量、水流方向以及自身内部各部件的运行情况和职员的工作等进行监控。

一、水闸自动化监控系统存在的欠缺分布式结构是目前水闸自动化监控系统的主要架构，这种结构由于其科学性比较高，使得自动化系统更加稳定，深受人们的信赖。

但是这种结构一般只在正常的工作环境当中才能发挥出良好的作用，一旦环境变得复杂恶劣，那么这种系统结构所使用的感应设备、传输设备等部件就会由于空气、水的侵蚀而导致实用程度的下降，部件松动、部件偏移等情况的发生会使系统的精准度下降。

同时部分部件只具有监视的功能，无法对观测到的信息进行存储，使系统的功能性大打折扣。

因此可以看出，这种结构的自动化监控系统一般都只适合于理想的状况条件下，其无法对自身的组成部件进行监控，无法把控好每一个部件的运行状态，更无法适时地对自身做出调整，所以说其使用的局限性比较大，一旦某一部件发生损坏，那么整个系统的功能就形同虚设，对水闸的正常运行产生不利影响。

闸门综合自动化监控系统引言概述：闸门综合自动化监控系统是一种集成为了现代自动化技术和监控技术的系统，用于实现对闸门的远程控制和监测。

该系统能够提高闸门的运行效率和安全性，减少人工操作的需求，广泛应用于水利工程、航道管理等领域。

本文将从五个方面详细阐述闸门综合自动化监控系统的内容。

一、系统结构及组成1.1 控制中心：闸门综合自动化监控系统的核心，负责闸门的远程控制和监测。

控制中心通常由计算机、控制软件和通信设备组成。

1.2 传感器：用于感知闸门的状态和环境信息，如水位传感器、压力传感器等。

传感器将采集到的数据传输给控制中心进行处理。

1.3 执行机构：根据控制中心的指令，控制闸门的开闭动作。

常见的执行机构包括液压马达、电动机等。

二、功能特点2.1 远程控制：通过控制中心，可以实现对闸门的遥控操作，无需人工现场操作，提高了操作的便捷性和安全性。

2.2 实时监测：系统能够实时监测闸门的状态和环境信息，如水位、流量等，及时反馈给控制中心，方便操作人员做出决策。

2.3 报警功能：当闸门浮现异常情况时，系统能够及时发出报警信号，提醒操作人员进行处理，保证闸门的安全运行。

三、应用领域3.1 水利工程：闸门综合自动化监控系统广泛应用于水库、河流等水利工程中，可以实现对水位的调节和洪水的防控，提高水利工程的运行效率。

3.2 航道管理：在航道中设置闸门，利用闸门综合自动化监控系统可以实现对船只的通行控制，确保航道交通的安全畅通。

3.3 水闸管理：对于大型水闸，闸门综合自动化监控系统可以实现对闸门的远程控制和监测，提高水闸的运行效率和安全性。

四、优势和挑战4.1 优势：闸门综合自动化监控系统能够减少人工操作的需求，提高工作效率，降低人力成本。

同时，系统能够实时监测闸门的状态和环境信息，及时发现问题，减少事故发生的概率。

4.2 挑战：闸门综合自动化监控系统的建设和运维需要大量的技术支持和投入，对系统的可靠性和安全性要求较高。
