物理电学练习题
一．选择题（36分）
1. 如图中标出了制成铅笔的几种材料，通常条件下属于绝缘体的是 ( )
A.木材、橡皮 B.石墨、金属
C.木材、金属 D.石墨、橡皮

2．A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D
也互相排斥，则（ ）
A．A、C带正电，B带负电 B．A、C带负电，B带正电
C．B、C带正电，A带负电 D．A所带电性不能确定
3.如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属
球连接起来的瞬间（如图乙所示），金属棒中
（ ）
A.电流方向由A到B B.电流方向由B到A
C.有电流但方向无法确定 D.始终无电流

4.利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能
在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动
断开。下列电路图中合理的是（ ）

5.在下图所示的各电路中，两个灯泡属于并联的是( )
6.下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（ ）
A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们
是并联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C． 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才 能
亮，所以声控开关、光控开关及灯是串联的
D． 一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
7.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联
后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有( )

A．ABBCUU，ABBCII B．ABBCUU，ABBCII
C．ABBCUU，ABBCII D．ABBCUU，ABBCII
B A C
8.如图所示，在练习使用电流表的实验中，某同学发现电流表（0～3A）的量程刻度值标示
不清，根据你对电流表的了解，电流表的正确读数是（ ）

A．0.42A B．0.44A C．2.2A D．2.4A
9.在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图
b所示，则电阻R1和R2两端的电压分别为（ ）
A．4.8V，1.2V B．6V，1.2V
C．1.2V，6V D．1.2V，4.8V.

10.要将右上图所示的滑动变阻器接在电路中与一个小灯泡串联，要求滑片P向B端滑动时小
灯泡变暗，滑动变阻器接在电路中的两个接线柱应是( )
A.CD B.AD C.CB D.AB
11.小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于电
阻很大的灯泡）。若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示。小明
断开或闭合S1、S2时，记录现象如下表。则符合事实的电路图是（ ）

12.在如右图所示电路中，闭合开关S，小灯泡发光，电压表有一定
的示数。过一会儿，发现小灯泡不发光，电压表示数几乎为电源电
压。已知电路只有一处故障，则下列判断正确的是（ ）
A．电压表短路 B．电流表短路
C．电阻R断路 D．小灯泡灯丝断路
二．填空题（21分）
1.某滑动变阻器标有“100Ω，5A”字样。它表示这变阻器的电阻变化范围是__________，
允许通过的电流最大值是__________。
2.如左图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．若接
线片A、B巳接入了电路，则顺时针转动旋钮触片时，收音机的音量将变 ．
3.如右图所示，在电路中要使电灯L1和L2并联，应闭合开关 。为了防止电路现
短路，不能同时闭合开关 。

开关状态 插座指示灯（L1） 台灯（L2）
闭合S1，断开S2 亮 不亮
闭合S2，断开S1 不亮 不亮
S1和S2都闭合 亮 亮

指示灯L1
开关S1

（第11题图）

B．
A．

C．
D．

电源
S1
S2

L1
L2

电源
· · S1 S2 L1 L2 电源 · S1 S2 L1 L2 ·
电源

S1

S2
L1

L2
· ·
4.如图（甲）所示，把玻璃珠接入电路中，闭合
开关，发现小灯泡不发光。说明：
；现给玻璃珠加热，如图
乙所示，当玻璃珠加热到红炽状态时，发现小灯
泡发光，说明： 。
5.如左下图所示的电路里，在圆圈a,b,c上连接适当电表，使灯L1和L2并联且能发光，那么a
应是_______表；b是______表；c是_____表.

6.如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是
通过 (选填“电源„‘L1”或“L2”)的电流，b电流表的读数应为 安。
7.一位同学设计了一个风力测定仪，如下图所示，O是转动轴，OC是
金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，
OC
杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电
阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通
过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一
个 ，观察小灯泡的 可以粗略地知道风力的大小． 8.小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想： 猜想①：在温度不变时，导体的电阻与导体的材料有关； 猜想②：在温度不变时，导体的电阻与导体的长度有关； 猜想③：在温度不变时，导体的电阻与导体的横被面积有关． 供她选择的导体如下表所示： 她画出了实验电路图，并按要求正确地连接了电路．请完成下列填空（只填序号）： (1)要验证猜想①，小芳同学应选择的两段导体是 和 ； (2)要验证猜想②，小芳同学应选择的两段导体是 和 ； (3)要验证猜想③，小芳同学应选择的两段导体是 和 ； （4）这种物理研究方法，通常叫做 。 三．作图题（6分） 1．图1是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图。 序号 材料 长度（m） 横截面积（mm2） A 镍铬合金 0.8 0.5 B 锰铜 0.8 1 C 锰铜 0.8 0.5 D 锰铜 1.2 0.5
2.火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开
关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两
间厕所内都有人。请你把图2中的各元件符号连接成符合上述设计要求的电路图。

3.图3所示为一实物电路，请在右侧画出所对应的电路图。
四．计算题（7分）
在图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6 V，当S1、S3断开， S
2

闭合时， 电压表的示数为3 V。求：

（1）电源电压是多少？
（2）当S1、S3闭合, S2断开时, 电压表的示数为多少?

开关
图1

图3
图2

合集下载

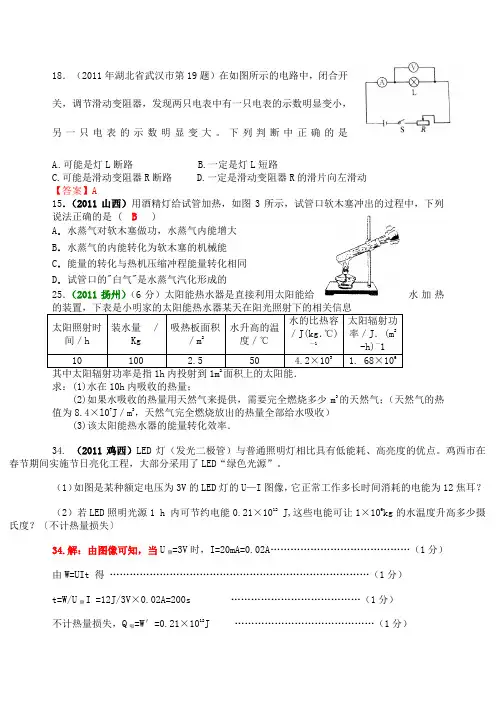

电学专项练习题有答案

电学专项练习题有答案

18．（2011年湖北省武汉市第19题）在如图所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大。

下列判断中正确的是 A.可能是灯L 断路 B.一定是灯L 短路C.可能是滑动变阻器R 断路D.一定是滑动变阻器R 的滑片向左滑动【答案】A15．（2011山西）用酒精灯给试管加热，如图3所示，试管口软木塞冲出的过程中，下列说法正确的是 ( B )A ．水蒸气对软木塞做功，水蒸气内能增大B ．水蒸气的内能转化为软木塞的机械能C ．能量的转化与热机压缩冲程能量转化相同D ．试管口的"白气"是水蒸气汽化形成的25．（2011扬州）（6分）太阳能热水器是直接利用太阳能给水加热的装置，下表是小明家的太阳能热水器某天在阳光照射下的相关信息太阳照射时间／h 装水量 ／Kg 吸热板面积／m 2 水升高的温度／℃ 水的比热容／J(kg ．℃)—1 太阳辐射功率／J ．(m 2-h)—110 100 2.5 50 4.2×103 1. 68×106其中太阳辐射功率是指1h 内投射到1m 2面积上的太阳能．求：(1)水在10h 内吸收的热量；(2)如果水吸收的热量用天然气来提供，需要完全燃烧多少m 3的天然气；（天然气的热值为8.4×l07J ／m 3，天然气完全燃烧放出的热量全部给水吸收）(3)该太阳能热水器的能量转化效率．34. （2011鸡西）LED 灯（发光二极管）与普通照明灯相比具有低能耗、高亮度的优点。

鸡西市在春节期间实施节日亮化工程，大部分采用了LED “绿色光源”。

（1）如图是某种额定电压为3V 的LED 灯的U —I 图像，它正常工作多长时间消耗的电能为12焦耳？（2）若LED 照明光源1 h 内可节约电能0.21×1012 J,这些电能可让1×106kg 的水温度升高多少摄氏度？〔不计热量损失〕34.解：由图像可知，当U 额=3V 时，I=20mA=0.02A ……………………………………（1分）由W=UIt 得 ……………………………………………………………………（1分）t=W/U 额I =12J/3V ×0.02A=200s …………………………………（1分）不计热量损失，Q 吸=W ′=0.21×1012J ……………………………………（1分）由Q吸=Cm△t得……………………………………（1分）△t =Q吸/ Cm=0.21×1012J/4.2×103 J/(kg·℃) ×1×106kg ………（1分）=50℃……………………………………（1分）22．（２０１１河南）节约能源应从点滴做起。

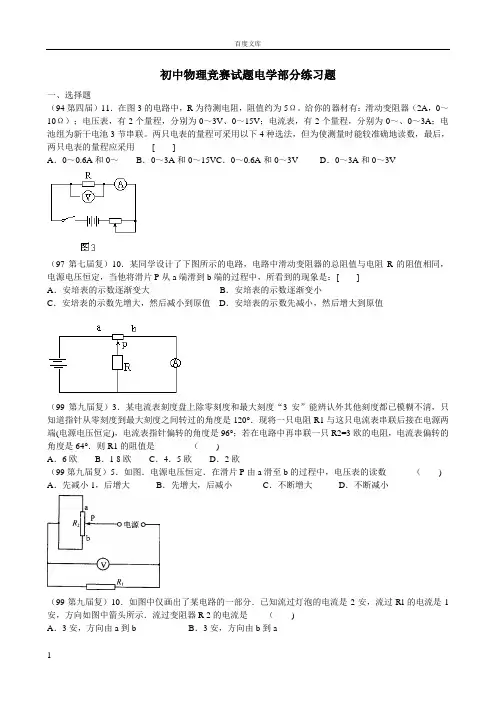

初中物理竞赛电学部分习题
