高中物理电学实验复习试题及答案总结

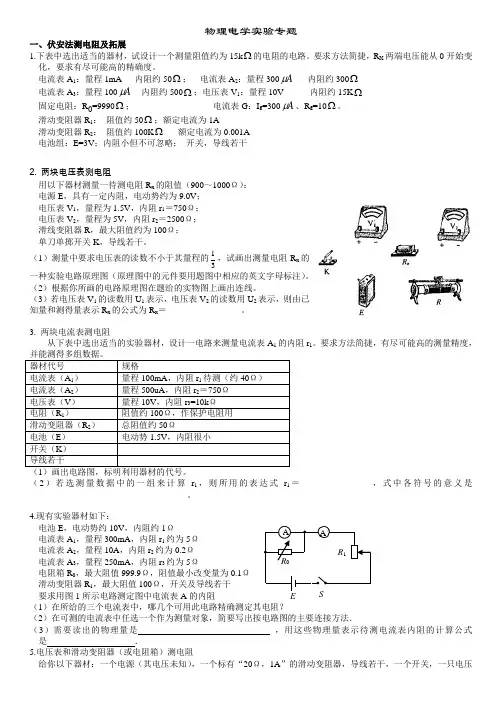

物理电学实验专题一、伏安法测电阻及拓展1.下表中选出适当的器材，试设计一个测量阻值约为15k Ω的电阻的电路。

要求方法简捷，R X 两端电压能从0开始变化，要求有尽可能高的精确度。

电流表A 1：量程1mA 内阻约50Ω； 电流表A 2：量程300A μ 内阻约300Ω 电流表A 3：量程100A μ 内阻约500Ω；电压表V 1：量程10V 内阻约15K Ω 固定电阻：R 0=9990Ω； 电流表G ：I g =300A μ、R g =10Ω。

滑动变阻器R 1： 阻值约50Ω；额定电流为1A滑动变阻器R 2： 阻值约100K Ω 额定电流为0.001A 电池组：E=3V ；内阻小但不可忽略； 开关，导线若干2. 两块电压表测电阻用以下器材测量一待测电阻R x 的阻值（900～1000Ω）： 电源E ，具有一定内阻，电动势约为9.0V ； 电压表V 1，量程为1.5V ，内阻r 1＝750Ω； 电压表V 2，量程为5V ，内阻r 2＝2500Ω； 滑线变阻器R ，最大阻值约为100Ω； 单刀单掷开关K ，导线若干。

（1）测量中要求电压表的读数不小于其量程的31，试画出测量电阻R x 的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。

（2）根据你所画的电路原理图在题给的实物图上画出连线。

（3）若电压表V 1的读数用U 1表示，电压表V 2的读数用U 2表示，则由已知量和测得量表示R x 的公式为R x ＝_________________。

3. 两块电流表测电阻从下表中选出适当的实验器材，设计一电路来测量电流表A 1的内阻r 1。

要求方法简捷，有尽可能高的测量精度，并能测得多组数据。

器材代号 规格 电流表（A 1） 量程100mA ，内阻r 1待测（约40Ω） 电流表（A 2） 量程500uA ，内阻r 2＝750Ω 电压表（V ） 量程10V ，内阻r 3=10k Ω 电阻（R 1） 阻值约100Ω，作保护电阻用 滑动变阻器（R 2） 总阻值约50Ω 电池（E ） 电动势1.5V ，内阻很小开关（K ）导线若干（1）画出电路图，标明利用器材的代号。

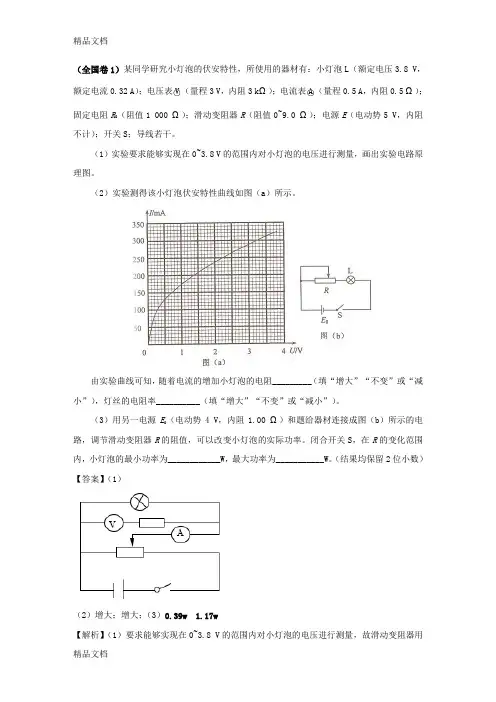

精品文档 （全国卷 1）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡 L（额定电压 3.8 V， 额定电流 0.32 A）；电压表○V （量程 3 V，内阻 3 kΩ ）；电流表○A （量程 0.5 A，内阻 0.5 Ω ）； 固定电阻 R0（阻值 1 000 Ω ）；滑动变阻器 R（阻值 0~9.0 Ω ）；电源 E（电动势 5 V，内阻 不计）；开关 S；导线若干。

（1）实验要求能够实现在 0~3.8 V 的范围内对小灯泡的电压进行测量，画出实验电路原 理图。

（2）实验测得该小灯泡伏安特性曲线如图（a）所示。

由实验曲线可知，随着电流的增加小灯泡的电阻_________（填“增大”“不变”或“减 小”），灯丝的电阻率__________（填“增大”“不变”或“减小”）。

（3）用另一电源 E0（电动势 4 V，内阻 1.00 Ω ）和题给器材连接成图（b）所示的电 路，调节滑动变阻器 R 的阻值，可以改变小灯泡的实际功率。

闭合开关 S，在 R 的变化范围 内，小灯泡的最小功率为____________W，最大功率为___________W。

（结果均保留 2 位小数） 【答案】（1）（2）增大；增大；（3）0.39w 1.17w 【解析】（1）要求能够实现在 0~3.8 V 的范围内对小灯泡的电压进行测量，故滑动变阻器用 精品文档精品文档 分压式接法，小灯泡为小电阻，电流表用外接法，如图（2）由 I-U 图象知，切线的斜率在减小，故灯泡的电阻随电流的增大而增大，再由电阻定律 知，电阻率增大；（3）当滑动变阻器的阻值为 9Ω 时，电路电流最小，灯泡实际功率最小，此时 E=U+I（r+R）得 U=-10I+4，在图中作出该直线如图所以， 交 点 坐 标 约 为 U=1.75V ， I=225mA ， P1=UI=0.39W ； 整 理 得 ： ，当直线的斜率最大时，与灯泡的 I-U 曲线的交点坐标最大，即灯泡消耗 的功率最大。

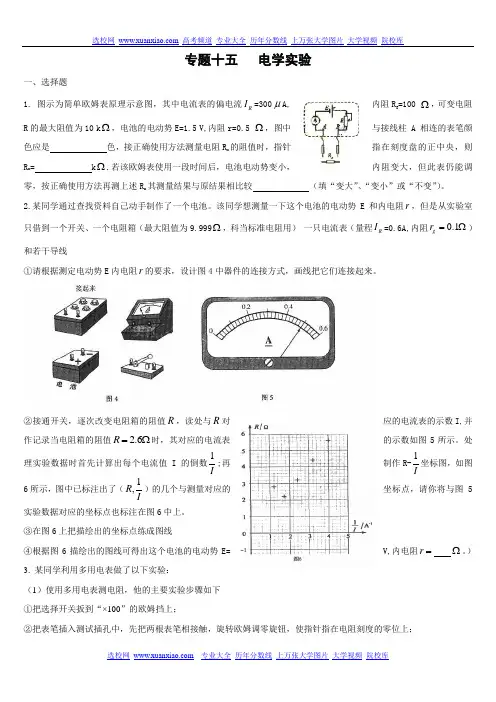

专题十五电学实验一、选择题1. 图示为简单欧姆表原理示意图，其中电流表的偏电流RI=300μA,内阻R g=100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E=1.5 V,内阻r=0.5 Ω，图中与接线柱A相连的表笔颜色应是色，接正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x= kΩ.若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x其测量结果与原结果相比较（填“变大”、“变小”或“不变”）。

2.某同学通过查找资料自己动手制作了一个电池。

该同学想测量一下这个电池的电动势E 和内电阻r，但是从实验室只借到一个开关、一个电阻箱（最大阻值为9.999Ω，科当标准电阻用）一只电流表（量程R I=0.6A,内阻0.1gr=Ω）和若干导线①请根据测定电动势E内电阻r的要求，设计图4中器件的连接方式，画线把它们连接起来。

②接通开关，逐次改变电阻箱的阻值R，读处与R对应的电流表的示数I,并作记录当电阻箱的阻值 2.6R=Ω时，其对应的电流表的示数如图5所示。

处理实验数据时首先计算出每个电流值I 的倒数1I;再制作R-1I坐标图，如图6所示，图中已标注出了（1,RI）的几个与测量对应的坐标点，请你将与图5实验数据对应的坐标点也标注在图6中上。

③在图6上把描绘出的坐标点练成图线V,内电阻r=Ω。

）④根据图6描绘出的图线可得出这个电池的电动势E=3. 某同学利用多用电表做了以下实验：（1）使用多用电表测电阻，他的主要实验步骤如下①把选择开关扳到“×100”的欧姆挡上；②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；④换用“×10”的欧姆档，随即记下欧姆数值；⑤把表笔从测试笔插孔中拔出后，就把多用表放回桌上原处，实验完毕。

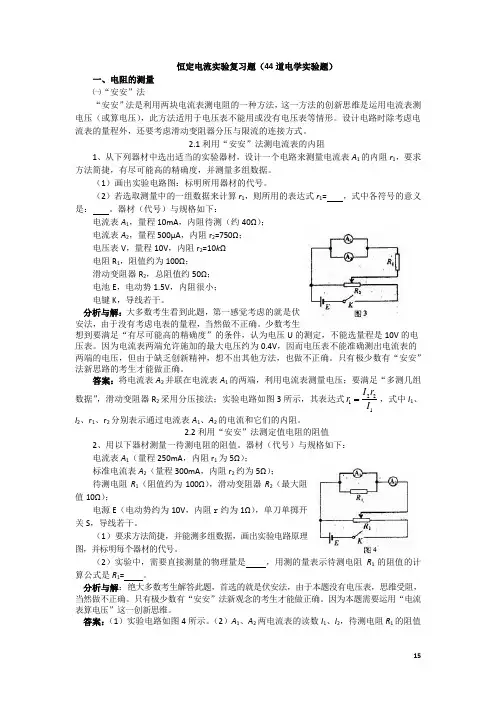

恒定电流实验复习题（44道电学实验题）一、电阻的测量㈠“安安”法“安安”法是利用两块电流表测电阻的一种方法，这一方法的创新思维是运用电流表测电压（或算电压），此方法适用于电压表不能用或没有电压表等情形。

设计电路时除考虑电流表的量程外，还要考虑滑动变阻器分压与限流的连接方式。

2.1利用“安安”法测电流表的内阻1、从下列器材中选出适当的实验器材，设计一个电路来测量电流表A 1的内阻r 1，要求方法简捷，有尽可能高的精确度，并测量多组数据。

（1）画出实验电路图：标明所用器材的代号。

（2）若选取测量中的一组数据来计算r 1，则所用的表达式r 1= ，式中各符号的意义是： 。

器材（代号）与规格如下：电流表A 1，量程10mA ，内阻待测（约40Ω）；电流表A 2，量程500μA ，内阻r 2=750Ω；电压表V ，量程10V ，内阻r 2=10k Ω电阻R 1，阻值约为100Ω；滑动变阻器R 2，总阻值约50Ω；电池E ，电动势1.5V ，内阻很小；电键K ，导线若干。

分析与解：大多数考生看到此题，第一感觉考虑的就是伏安法，由于没有考虑电表的量程，当然做不正确。

少数考生想到要满足“有尽可能高的精确度”的条件，认为电压U 的测定，不能选量程是10V 的电压表。

因为电流表两端允许施加的最大电压约为0.4V ，因而电压表不能准确测出电流表的两端的电压，但由于缺乏创新精神，想不出其他方法，也做不正确。

只有极少数有“安安”法新思路的考生才能做正确。

答案：将电流表A 2并联在电流表A 1的两端，利用电流表测量电压；要满足“多测几组数据”，滑动变阻器R 2采用分压接法；实验电路如图3所示，其表达式2211I r r I ，式中I 1、I 2、r 1、r 2分别表示通过电流表A 1、A 2的电流和它们的内阻。

2.2利用“安安”法测定值电阻的阻值2、用以下器材测量一待测电阻的阻值。

器材（代号）与规格如下：电流表A 1（量程250mA ，内阻r 1为5Ω）；标准电流表A 2（量程300mA ，内阻r 2约为5Ω）；待测电阻R 1（阻值约为100Ω），滑动变阻器R 2（最大阻值10Ω）；电源E （电动势约为10V ，内阻r 约为1Ω），单刀单掷开关S ，导线若干。

高中物理电学试题及答案一、选择题（25×4＝100分）1、如图，A、B是两个带电量为＋Q和－Q的固定的点电荷，现将另一个点电荷＋q从A附近的A附近的a沿直线移到b，则下列说法中正确的是：A、电场力一直做正功B、电场力一直做负功C、电场力先做正功再做负功D、电场力先做负功再做正功2、在第1题的问题中，关于电势和电势能下列说法中正确的是：A、a点比b点的电势高，电荷＋q在该点具有的电势能大B、a点比b点的电势高，电荷＋q在该点具有的电势能小C、a点和b点的电势一样高，电荷＋q在两点具有的电势能相等D、a点和b点电势高低的情况与电荷＋q的存在与否无关3、如图所示，两个完全相同的金属小球用绝缘丝线悬挂在同一位置，当给两个小球带有不同电量的同种电荷，静止时，两小球悬线与竖直线的夹角情况是：A、两夹角相等B、电量大的夹角大C、电量小的夹角大D、无法判断4、在第3题的问题中若将两小球互相接触一下再静止时应是：A、夹角都增大，但不一定再相等B、夹角仍为原值C、夹角有增大和减小，但两夹角的和不变D、夹角都增大了相同的值5、如图所示，这是一个电容器的电路符号，则对于该电容器的正确说法是：A、是一个可变电容器B、有极性区别，使用时正负极不能接错C、电容值会随着电压、电量的变化而变化D、由于极性固定而叫固定电容6、如图所示的电路，滑动变阻器的电阻为R，其两个固定接线柱在电压恒为U的电路中，其滑片c位于变阻器的中点，M、N间接负载电阻R f＝R/2，，关于R f的电压说法正确的是：A、R f的电压等于U/2B、R f的电压小于U/2C、R f的电压大于U/2D、R f的电压总小于U7、在第6题的问题中，如果将滑动变阻器b端断开，则关于R f的电压变化范围说法正确的是：A、U/2－UB、0－UC、U/3－UD、0－U/28、如图所示的电路中，当变阻器R的阻值增加时，关于通过电源的电流和路端电压说法正确的是：A、通过电源的电流I将增大B、通过电源的电流I将减小C、路端电压将增大D、路端电压将减小9、在第7题的问题中，关于通过R的电流和R两端的电压说法正确的是：A、R两端的电压将增大B、R两端的电压将减小C、通过R的电流不变D、通过R的电流减少10、关于电源的总功率和效率说法正确的是：A、总功率减少，效率提高B、总功率增加，效率增加C、总功率减少，效率降低D、总功率增加，效率不变11、磁感应强度是描述磁场的重要概念，磁场的基本性质是对电流有安培力的作用，则关于磁感应强度的大小，下列说法正确的是：A、一段通电导体，在磁场某处受的力越大，该处的磁感应强度越大B、一段通电导线在磁场某处受的力等于零，则该处的磁感应强度一定等于零C、匀强磁场中某处的磁感应强度的大小等于该处单位面积穿过的磁感线的条数D、磁感线密处，磁感应强度大，磁感线疏的地方，磁感应强度一定小12、在第11题的问题中，关于磁感应强度的方向，下列说法正确的是：A、磁感应强度的方向，就是该处电流受力的方向B、磁感应强度的方向就是该处小磁针静止是北极的受力方向C、磁感应强度的方向与该处小磁针静止是北极的受力方向垂直D、磁感应强度的方向与该处电流的流向有关13、关于安培力的说法中，正确的是：A、一小段通电导线放在磁感应强度为零的位置，它受的磁场力一定为零B、一小段通电导线在某点不受安培力的作用，则该点的磁感应强度一定为零C、一小段通电导线所受的安培力其方向一定与电流垂直D、一小段通电导线所受安培力的方向与该点磁感应强度方向及电流方向三者一定互相垂直14、磁通量是研究电磁感应的重要概念，关于磁通量的概念，以下说法正确的是：A、磁感应强度越大，穿过闭合回路的磁通量也越大B、磁感应强度越大，线圈面积越大，穿过闭合回路的磁通量也越大C、穿过线圈的磁通量为零时，磁感应强度不一定为零D、磁通量发生变化时，磁通密度也一定发生变化15、在匀强磁场中，有一个闭合金属线框如图，它可以绕轴转动，开始时金属线框与磁感线平行，下列说法正确的是：A、当金属线框平面与磁感线平行时，穿过线框的磁通量最大B、当金属线框平面与磁感线垂直时，穿过线框的磁通量最大C、当金属线框平面与磁感线垂直时，穿过线框的磁通量为零D、当金属线框平面与磁感线平行时，穿过线框的磁通量为零16、材料、粗细相同相同，长度不同的电阻丝做成ab、cd、ef三种形状的导线，分别放在电阻可忽略的光滑金属导轨上，并与导轨垂直，如图。

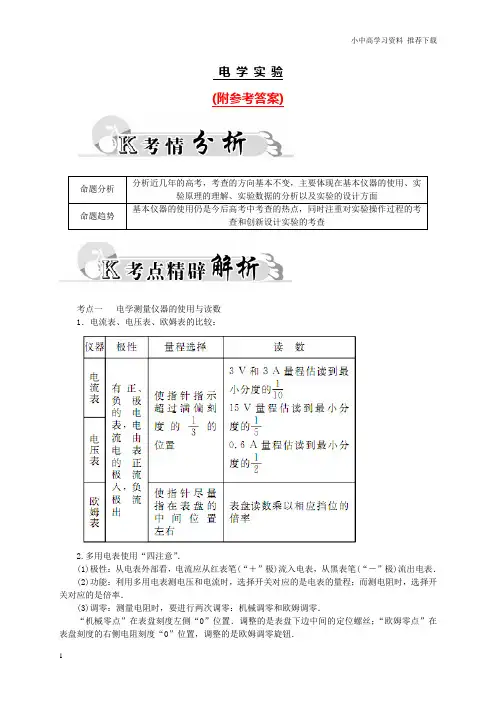

电学实验(附参考答案)考点一电学测量仪器的使用与读数1．电流表、电压表、欧姆表的比较：2.多用电表使用“四注意”．(1)极性：从电表外部看，电流应从红表笔(“＋”极)流入电表，从黑表笔(“－”极)流出电表．(2)功能：利用多用电表测电压和电流时，选择开关对应的是电表的量程；而测电阻时，选择开关对应的是倍率．(3)调零：测量电阻时，要进行两次调零：机械调零和欧姆调零．“机械零点”在表盘刻度左侧“0”位置．调整的是表盘下边中间的定位螺丝；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆调零旋钮．(4)保护：测电阻时，应把被测电阻从电路中拆下测量；多用电表长期不用时，必须取出表内的电池．3．电学仪器的选择．(1)电源的选择：一般可以根据待测电路的额定电流或额定电压选择符合需要的直流电源．(2)电表的选择：一般根据电源的电动势或待测用电器的额定电压选择电压表；根据待测电流的最大电流选择电流表；选择的电表的量程应使电表的指针偏转的幅度较大，一般应使指针能达到半偏以上，以减小读数的偶然误差，提高精确度．考点二电流表内外接法的比较与选择考点三控制电路(滑动变阻器的接法)的比较与选择1．控制电路的比较：2.控制电路的选择． 优先选用限流式． 以下情况考虑分压式：(1)要求待测电路的U 、I 从0变化． (2)R 滑远小于R x .(3)选用限流式时，U x 、I x 过大(指超过电表量程，烧坏电表、电源或用电器等)或U x 、I x 过小(最大值不超过电表满量程的13，读数误差大)．课时过关(A 卷)1．用多用电表进行了几次测量，指针分别处于a 、b 位置，如图所示．(1)若多用电表的选择开关处于下面表格中所指的挡位，a 和b 的相应读数各是多少？请填在表格中．(2)如果要用此多用电表测量一个约1.8×10Ω的电阻，为了使测量比较精确，应选用的欧姆挡是__________(选填“×10”“×100”或“×1 k”)．解析：(1)选择开关处于直流100 mA，则a读数为26.0 mA.选择开关处于直流2.5 V，则a读数为0.65 V．选择开关处于电阻“×10”挡，则b读数为40 Ω.(2)测1.8×103Ω的电阻应选择“×100”挡．答案：(1)26.0 0.65 40 (2)×1002．在如图甲所示的电路中，四节干电池串联，小灯泡A、B的规格为“3.8 V，0.3 A”．合上开关S后，无论怎样移动滑动片，A、B灯都不亮．(1)用多用电表的直流电压挡检查故障，①选择开关置于下列量程的________挡较为合适(用字母序号表示)；A．2.5 V B．10 VC．50 V D．250 V②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是________；A．A灯丝断开 B．B灯丝断开C．d、e间连线断开 D．B灯被短路(2)接着用欧姆表的“×1”挡测电阻，欧姆表经过“欧姆调零”．①测试前，一定要将电路中的开关S________；②测c、d间和e、f间电阻时，某次测试结果如图乙所示，读数为________ Ω，此时测量的是________间电阻．根据小灯泡的规格计算出的电阻为________________________________________________________________________ Ω，它不等于测量值，原因是：________________________________________________________________________解析：(1)①由于四节干电池串联的总电动势为10 V ，故选B ；②c 、d 间电压约为5.8 V ，说明c 、d 间有断路，即A 灯丝断开；(2)①要用欧姆挡测试，必须断开外电路；②6 Ω；12.7 Ω.原因：金属丝的电阻率随温度的升高而增大，利用R ＝U I算出小灯泡的电阻是在较高温度下正常发光时的电阻，而用欧姆表测量的电阻是小灯泡常温下的阻值，故不相等．答案：(1)①B ②A (2)①断开 ②6 e 、f 12.7 原因见解析3．(2014·广东高考)某同学设计的可调电源电路如图甲所示，R 0为保护电阻，P 为滑动变阻器的滑片，闭合电键S.(1)用电压表测量A 、B 两端的电压：将电压表调零，选择0～3 V 挡，示数如图乙，电压值为________________________________________________________________________V.(2)在接通外电路之前，为了保证外电路的安全，滑片P 应先置于________端． (3)要使输出电压U 变大，滑片P 应向________端滑动．(4)若电源电路中不接入R 0，则在使用过程中，存在________(选填“断路”或“短路”)的风险． 解析：(1)选择0～3 V 挡，则读下面的数据，再估读一位，电压值为1.30 V ；(2)为了保证外电路的安全，接通电路后应让输出电压为最小，当滑片P 置于A 端时，接通外电路之后输出电压为0，这样能保证外电路的安全；(3)要增大外电路电压，需要使滑片滑向B 端；(4)保护电阻的作用是防止电流过大，如果电路中不接入保护电阻，可能会存在短路的风险．答案：(1)1.30 (2)A (3)B (4)短路4．(2015·安徽高考)某同学为了测量一节电池的电动势和内阻，从实验室找到以下器材，一个满偏电流为100 μA ，内阻为2 500 Ω的表头，一个开关，两个电阻箱(0～999.9 Ω)和若干导线；(1)由于表头量程偏小，该同学首先需要将表头改装成量程为50 mA 的电流表，则应将表头与电阻箱________(填“串联”或者“并联”)，并将电阻箱阻值调为________Ω.(2)接着该同学用改装的电流表对电池的电动势和内阻进行测量，实验电路图如图所示，通过改变电阻R 测相应的电流I ，并且作相关计算后一并记录如下表．①根据表中的数据，图2中已描绘出四个点，请将第5、6两组数据也描绘在图2中，并画出IRI 图象．②根据图线可得电池的电动势E 是________V ，内阻r 是________Ω.解析：(1)把小量程的电流表改装成大量程的电流表需并联小电阻，由并联的特点，电压相等(I －I g )R ＝I g R g ，得R ＝5.0 Ω.(2)如图所示，由E ＝IR ＋I (r ＋R A )得IR ＝E －I (r ＋R A )，纵截距为电源的电动势E .r ＋R A ＝1.53－1.1850×10－3 Ω，R A ＝5.0 Ω，得r ＝2.0 Ω.答案：(1)并联 5.0 (2)①如图所示②1.53 2.05．(2015·山东高考)如图甲所示的电路图中，恒流源可作为电路提供恒定电流I0，R为定值电阻，电流表、电压表均可视为理想电表．某同学利用该电路研究滑动变阻器R L消耗的电功率．改变R L的阻值，记录多组电流、电压的数值，得到如图乙所示的UI关系图象．回答下列问题：(1)滑动触头向下滑动时，电压表示数将________(填“增大”或“减小”)．(2)I0＝________A.(3)R L消耗的最大功率________W(保留一位有效数字)．解析：(1)滑动头向下移动时，R L阻值减小，则总电阻减小，电压变小，则电压表读数变小．(2)由电路图可知：I 0＝I ＋U R ，即：U ＝I 0R －IR ，由UI 图线可知，I 0R ＝20；R ＝k ＝201.0Ω＝20 Ω，则I 0＝1.0 A.(3)R L 消耗的功率为P ＝IU ＝20I －20I 2，则当I ＝0.5时，功率的最大值为P m ＝5 W. 答案：(1)减小 (2)1.0 (3)5 6．小明同学用下列器材描绘额定电压为3.0 V 的小灯泡伏安特性图线(要求电压变化从零开始)，并研究小灯泡实际功率及灯丝温度等问题．A ．电流表(0.6 A ，1 Ω)B ．电压表(3 V ，1 k Ω)C ．滑动变阻器(10 Ω，1 A)D ．电源(4 V ，内阻不计)(1)用笔画线代替导线，将图中的仪器连成完整的实验电路．(2)开关闭合前，滑动变阻器的滑片应置于______(填“a ”或“b ”)端．(3)闭合开关，变阻器的滑片向b 端移动，电压表的示数逐渐增大，电流表指针却几乎不动，则电路的故障为________________________________________________________________________．(4)排除故障后，小明完成了实验，并由实验数据画出小灯泡I ­ U 图象如图中实线所示．由图可确定小灯泡在电压为2.0 V 时实际功率为______W(保留两位有效数字)．(5)若I ­U 图中的虚线Ⅰ或Ⅱ表示小灯泡真实的伏安特性曲线，与实践相比，虚线________(填“Ⅰ”或“Ⅱ”)才是其真实的伏安特性曲线．答案：(1)连线如下图所示(2)a(3)小灯泡断路(4)0.38 (5)Ⅱ课时过关(B卷)1．欲测量一个电流表的内阻，根据以下要求来选择器材并设计电路：a．无论怎样调节变阻器，电流表都不会超量程；b．有尽可能高的测量精度，并能测得多组数据．现备有如下器材：A．待测电流表A1(量程3 mA，内阻约为50 Ω)B．电压表V(量程3 V，内阻未知)C．电流表A2(量程15 mA，内阻为10 Ω)D．保护电阻R＝120 ΩE．直流电源E(电动势2 V，内阻忽略不计)F．滑动变阻器(总阻值10 Ω，额定电流0.5 A)G．开关一个，导线若干(1)在以上提供的器材中，除A、E、F、G以外，还应选择________、________(填字母代号)．(2)请画出符合要求的实验电路图．解析：根据题中给出的备用器材，选择伏安法测量电流表的内阻，选择内阻已知的电流表A2作为电压表，选择保护电阻R与并联的两个电流表串联．由于电流表两端电压最大只有0.15 V，滑动变阻器最大电阻只有10 Ω，所以选择分压电路，电路图如图所示．答案：(1)C D (2)见解析2．有一个额定电压为2.8 V，功率约为0.8 W的小灯泡，现要用伏安法测绘这个灯泡的IU图线，有下列器材供选用：A．电压表(0～3 V，内阻6 kΩ)B．电压表(0～15 V，内阻30 kΩ)C．电流表(0～3 A，内阻0.1 Ω)D．电流表(0～0.6 A，内阻0.5 Ω)E．滑动变阻器(10 Ω，5 A)F．滑动变阻器(200 Ω，0.5 A)G．蓄电池(电动势6 V，内阻不计)(1)用如图所示的电路进行测量，电压表应选用______，电流表应选用______，滑动变阻器应选用______(用序号字母表示)．(2)通过实验测得此灯泡的伏安特性曲线如图所示．由图线可求得此灯泡在正常工作时的电阻为______Ω.(3)若将此灯泡与电动势 6 V、内阻不计的电源相连，要使灯泡正常发光，需串联一个阻值为________________________________________________________________________Ω的电阻．解析：(1)小灯泡的额定电压为2.8 V，故电压表选用A；小灯泡的功率约为0.8 W，故小灯泡的电流约为0.3 A，电流表选取D；实验原理图中滑动变阻器采用分压式接法，故滑动变阻器一般选择小量程的便于调节，选择E.(2)根据IU曲线的横坐标电压2.8 V，对应的纵坐标电流为0.28 A，根据欧姆定律得电阻为10 Ω.(3)当与6 V 电源相连时，根据欧姆定律可得ER L ＋R ＝U L R L ，解得R ＝807 Ω，故需串联807Ω的电阻． 答案：(1)A D E (2)10 (3)8073．(2015·浙江高考)如图是小红同学在做“描绘小灯泡的伏安特性曲线”实验的实物连接图．(1)根据如图画出实验电路图(2)调节滑动变阻器得到了两组电流表与电压表的示数如图中的①②③④所示，电流表量程为0.6 A ，电压表量程为3 V ．所示读数为：①________；②________；③________；④________．两组数据得到的电阻分别为________和__________．解析：(1)从实物图中可知电压表测量灯泡两端电压，电流表采用外接法，滑动变阻器采用分压接法，故电路图如图所示．(2)电流表的量程为0.6 A，所以每小格表示的分度值为0.02 A，故①的读数为0.10 A，②的读数为0.24 A，电压表的量程为3 V，则每一小格表示0.1 V，所以③的示数为2.0 V，④的示数为0.27 V，电压小，两端的电流小，故①④为同一组数据，故得到的电阻为R＝0.270.1＝2.7 Ω，②③为另外一组数据，故得到的电阻为R＝2.00.24＝8.3 Ω.答案：(1)如图(2)①0.10 A ②0.24 A ③2.0 V ④0.27 V (8.3±0.1)Ω(2.7±0.1)Ω[如填为(2.7±0.1)Ω和(8.3±0.1)Ω也行]4．某物理实验小组利用实验室提供的器材测量一螺线管两接线柱之间金属丝的长度．可选用的器材如下：A．待测螺线管L(符号)：绕制螺线管的金属丝电阻率为ρ，直径为D，阻值约几十欧B．电流表A1：量程10 mA，内阻r1＝40 ΩC．电流表A2：量程500 μA，内阻r2＝750 ΩD．电压表V：量程为10 V，内阻为10k ΩE．保护电阻R1：阻值为100 ΩF．滑动变阻器R2：总阻值约为10 ΩG．电源E，电动势约为1.5 V，内阻忽略不计H．开关一个及导线若干(1)用多用电表粗测线圈的电阻，选择倍率“×1”和“×10”，经正确操作后，多用电表表盘示数如图所示，则金属丝的电阻约为________Ω.(2)为了尽可能准确地测量R L ，要求电表的指针偏转至少要达到满刻度的13，请你设计一种适合的电路，将你设计的电路画在虚线框中，并标明所用器材的代号．(3)已知金属丝的直径为D ，要测量的物理量是通过电流表A 1的电流I 1，通过电流表A 2的电流I 2.用已知量和测得量的符号表示金属丝的长度l ，则l ＝____________．解析：(1)由于欧姆表指针指在欧姆表中值电阻附近时的读数较准，所以应按“×1”倍率读数，读数为R ＝1×48 Ω＝48 Ω.(2)由于电源电动势为1.5 V ，小于电压表量程的13，所以不能使用电压表V 来测量电压，由于两电流表的满偏电压分别为U 1＝I 1m r 1＝0.4 V ，U 2＝I 2m r 2＝0.375 V ，可将待测电阻与电流表A 2串联后再与A 1并联，如电路图甲所示；因电流表A 2的满偏电流小于A 1的满偏电流，可将待测电阻与电流表A 2并联再与A 1串联，如电路图乙所示；又由于滑动变阻器的最大电阻远小于待测电阻，所以变阻器应用分压式接法．(3)电路图甲：L 与A 2两端电压U 1＝I 1r 1，L 两端电压U 1′＝I 1r 1－I 2r 2，通过L 的电流为I 2，由欧姆定律及电阻率公式得金属丝的长度l ＝πD 2（I 1r 1－I 2r 2）4ρI 2；电路图乙：L 的电压与A 2的电压相同，流过L 的电流I 2′＝I 1－I 2，由欧姆定律及电阻率公式得金属丝的长度l ＝πD 2I 2r 24ρ（I 1－I 2）.答案：(1)48 (2)见解析图甲或乙(画出其中一个即可) (3)πD 2（I 1r 1－I 2r 2）4ρI 2或πD 2I 2r 24ρ（I 1－I 2）5．(2015·石家庄模拟)某实验小组利用实验室提供的器材探究一种金属丝的电阻率，所用的器材包括：输出电压为3 V 的直流稳压电源、电流表、待测金属丝、米尺、电阻箱、开关和导线等．(1)他们截取了一段金属丝，拉直后固定在绝缘的米尺上，并在金属丝上夹上一个小金属夹，金属夹可在金属丝上移动．请根据现有器材，在虚线框中设计实验电路，并连接电路实物图(如图)．(2)实验的主要步骤如下：①正确连接电路，设定电阻箱的阻值，开启电源，合上开关． ②读出电流表的示数，记录金属夹的位置．③断开开关，_________________，合上开关，重复②的操作．(3)该小组测得电流与金属丝接入长度关系的数据，并据此给出了如图所示的关系图线，其斜率为____________A －1·m －1(保留三位有效数字)；图线纵轴截距与电源电动势的乘积代表了____________________的电阻之和．解析：(1)本题以创新型实验的形式考查了电阻率的测量，对利用图象获取信息的能力有较高的要求．依据实验器材和实验目的“测量金属丝的电阻率”，电路图如图甲所示：电路实物图如图乙所示：(2)③读出接入电路中的金属丝的长度，改变金属夹位置．(3)依据闭合电路欧姆定律得E ＝I (R A ＋R 0＋R x )，参照题目给出的图象可得1I ＝R A ＋R 0E ＋ρLES，依据直线可得其斜率为10.0 A －1·m －1，截距为R A ＋R 0E，则图线纵轴截距与电源电动势的乘积为电流表的内阻与电阻箱的电阻之和．答案：(1)见解析图(2)③读出接入电路中的金属丝的长度，改变金属夹位置 (3)10.0 电流表的内阻与电阻箱 6．(2015·四川高考)用实验测一电池的内阻r 和一待测电阻的阻值R x .已知电池的电动势约6 V ，电池内阻和待测电阻阻值都为数十欧．可选用的实验器材有：电流表A 1(量程0～30 mA)； 电流表A 2(量程0～100 mA)； 电压表V(量程0～6 V)；滑动变阻器R 1(阻值0～5 Ω)； 滑动变阻器R 2(阻值0～300 Ω)； 开关S 一个，导线若干条． 某同学的实验过程如下：(1)设计如图甲所示的电路图，正确连接电路．(2)将R的阻值调到最大，闭合开关，逐次调小R的阻值，测出多组U和I的值，并记录．以U 为纵轴，I为横轴，得到如图乙所示的图线．(3)断开开关，将R x改接在B、C之间，A与B直接相连，其他部分保持不变．重复(2)的步骤，得到另一条UI图线，图线与横轴I的交点坐标为(I0，0)，与纵轴U的交点坐标为(0，U0)．回答下列问题：①电流表应选用______，滑动变阻器应选用________________________________________________________________________；②由图乙的图线，得电源内阻r＝________Ω；③用I0、U0和r表示待测电阻的关系式R x＝________________________________________________________________________，代入数值可得R x；④若电表为理想电表，R x接在B、C之间与接在A、B之间，滑动变阻器滑片都从最大阻值位置调到某同一位置，两种情况相比，电流表示数变化范围________，电压表示数变化范围________(选填“相同”或“不同”)．解析：①根据题设条件中电池的电动势 6 V，电池内阻和待测电阻阻值都为数十欧，可估算出电路中的电流为数十毫安，因此电流表应选用A2，为了电路正常工作，以及方便调节，多测量几组数据，滑动变阻器应选用R2.②根据如图甲电路结构可知，电压表测量了电路的路端电压，电流表测量了电路的总电流，因此如图乙中，图线斜率绝对值即为电源的内阻，有：r＝|k|＝⎪⎪⎪⎪⎪⎪5.5－4.5（60－20）×10－3 Ω＝25 Ω.③当改接电路后，将待测电阻与电源视为整体，即为一“等效电源”，此时图线的斜率为等效电源的内阻，因此有：r ′＝r ＋R x ＝|k ′|＝U 0－0I 0－0，解得：R x ＝U 0I 0－r .④若电表为理想电表，R x 接在B 、C 之间与接在A 、B 之间，电路的总电阻可变范围不变，因此电流表的示数变化范围相同，R x 接在B 、C 之间时，电压表测量的是滑动变阻器两端的电压，而R x 接在A 、B 之间时，电压表测量的是滑动变阻器与R x 两端电压的和，由于对应某一滑动变阻器阻值时，电路的电流相同，因此电压表的读数不同，所以电压表示数变化范围也不同．答案：(3)①A 2 R 2 ②25 ③－r ④相同 不同。

高中物理《电学实验》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．用欧姆表的×100挡测一电阻，发现指针偏角太小，应换下面哪个倍率挡位（）A．×1挡B．×10挡C．×100挡D．×1k挡2．关于欧姆表及其使用中的问题，下列说法中正确的是（）A．接表内电源负极的应是黑表笔B．换挡后，都要重新调零C．表盘刻度是均匀的D．表盘刻度最左边表示电阻阻值为03．如图，该电路元器件对应的符号是（）A．B．C．D．4．在利用多用电表欧姆挡前要进行欧姆调零，欧姆调零利用的是（）A．甲旋钮B．乙旋钮C．丙旋钮D．丁插孔5．某同学通过实验测定阻值约为5Ω的电阻x R，用内阻约为3kΩ的电压表，内阻约为0.125Ω的电流表进行测量。

他设计了图甲和图乙两种电路，下列说法正确的是（）A ．实验中应采用图甲电路，此电路测得的x R 偏大B ．实验中应采用图乙电路，此电路测得的x R 偏大C ．实验中应采用图甲电路，误差主要是由电压表分流引起的D ．实验中应采用图乙电路，误差主要是由电流表分压引起的6．电容器是一种重要的电学元件，在电工和电子技术中应用广泛．使用图甲所示电路观察电容器的充电和放电过程．电路中的电流传感器（不计内阻）与计算机相连，可以显示电流随时间的变化．直流电源电动势为E ，实验前电容器不带电．先将开关K 拨到“1”给电容器充电，充电结束后，再将其拨到“2”，直至放电完毕．计算机显示的电流随时间变化的i t -曲线如图乙所示．则下列说法正确的是（ ）A ．乙图中阴影部分的面积12S SB ．乙图中阴影部分的面积12S S <C ．由甲、乙两图可判断阻值12R R >D ．由甲、乙两图可判断阻值12R R =7．在使用多用电表的欧姆档测电阻时，下列说法正确的是（ ）A ．将红黑表笔短接，调节欧姆调零旋钮使指针指向左侧“0”刻度处B ．测量时若发现指针偏转角度过小，则应该减小倍率，并重新欧姆调零后再进行测量C ．欧姆表的电池使用时间太长，虽然仍能正常调零，但测量值将略偏大D ．使用完毕，直接将多用电表摆放整齐即可8．用如图所示的电路测定电池的电动势和内阻，由于电表内阻的影响，关于电动势的真实值E 0与测量值E 及电池内阻的真实值r 0与内阻的测量值r 的说法正确的是（ ）A．E0＞E，r0＞r B．E0＝E，r0＜rC．E0＝E，r0＞r D．E0＜E，r0＜r二、多选题9．在用欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是A．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准确一些，应换用“×1”挡，重新测量D．为了把电阻测得更准确一些，应换用“×100”挡，重新测量10．使用多用电表的欧姆挡测电阻时，下列说法正确的是．A．测量前应检查指针是否停在“Ω”刻度线的“∞”处B．每一次换挡，都要重新进行一次调零C．在外电路，电流从红表笔流经被测电阻到黑表笔D．测量时，若指针偏转很小(靠近∞附近)，应换倍率更大的挡进行测量11．如图所示是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化。

高中物理电学试题及答案一、选择题（25×4＝100分）1、如图，A、B是两个带电量为＋Q和－Q的固定的点电荷，现将另一个点电荷＋q从A附近的A附近的a沿直线移到b，则下列说法中正确的是：A、电场力一直做正功B、电场力一直做负功C、电场力先做正功再做负功D、电场力先做负功再做正功2、在第1题的问题中，关于电势和电势能下列说法中正确的是：A、a点比b点的电势高，电荷＋q在该点具有的电势能大B、a点比b点的电势高，电荷＋q在该点具有的电势能小C、a点和b点的电势一样高，电荷＋q在两点具有的电势能相等D、a点和b点电势高低的情况与电荷＋q的存在与否无关3、如图所示，两个完全相同的金属小球用绝缘丝线悬挂在同一位置，当给两个小球带有不同电量的同种电荷，静止时，两小球悬线与竖直线的夹角情况是：A、两夹角相等B、电量大的夹角大C、电量小的夹角大D、无法判断4、在第3题的问题中若将两小球互相接触一下再静止时应是：A、夹角都增大，但不一定再相等B、夹角仍为原值C、夹角有增大和减小，但两夹角的和不变D、夹角都增大了相同的值5、如图所示，这是一个电容器的电路符号，则对于该电容器的正确说法是：A、是一个可变电容器B、有极性区别，使用时正负极不能接错C、电容值会随着电压、电量的变化而变化D、由于极性固定而叫固定电容6、如图所示的电路，滑动变阻器的电阻为R，其两个固定接线柱在电压恒为U的电路中，其滑片c位于变阻器的中点，M、N间接负载电阻R f＝R/2，，关于R f的电压说法正确的是：A、R f的电压等于U/2B、R f的电压小于U/2C、R f的电压大于U/2D、R f的电压总小于U7、在第6题的问题中，如果将滑动变阻器b端断开，则关于R f的电压变化范围说法正确的是：A、U/2－UB、0－UC、U/3－UD、0－U/28、如图所示的电路中，当变阻器R的阻值增加时，关于通过电源的电流和路端电压说法正确的是：A、通过电源的电流I将增大B、通过电源的电流I将减小C、路端电压将增大D、路端电压将减小9、在第7题的问题中，关于通过R的电流和R两端的电压说法正确的是：A、R两端的电压将增大B、R两端的电压将减小C、通过R的电流不变D、通过R的电流减少10、关于电源的总功率和效率说法正确的是：A、总功率减少，效率提高B、总功率增加，效率增加C、总功率减少，效率降低D、总功率增加，效率不变11、磁感应强度是描述磁场的重要概念，磁场的基本性质是对电流有安培力的作用，则关于磁感应强度的大小，下列说法正确的是：A、一段通电导体，在磁场某处受的力越大，该处的磁感应强度越大B、一段通电导线在磁场某处受的力等于零，则该处的磁感应强度一定等于零C、匀强磁场中某处的磁感应强度的大小等于该处单位面积穿过的磁感线的条数D、磁感线密处，磁感应强度大，磁感线疏的地方，磁感应强度一定小12、在第11题的问题中，关于磁感应强度的方向，下列说法正确的是：A、磁感应强度的方向，就是该处电流受力的方向B、磁感应强度的方向就是该处小磁针静止是北极的受力方向C、磁感应强度的方向与该处小磁针静止是北极的受力方向垂直D、磁感应强度的方向与该处电流的流向有关13、关于安培力的说法中，正确的是：A、一小段通电导线放在磁感应强度为零的位置，它受的磁场力一定为零B、一小段通电导线在某点不受安培力的作用，则该点的磁感应强度一定为零C、一小段通电导线所受的安培力其方向一定与电流垂直D、一小段通电导线所受安培力的方向与该点磁感应强度方向及电流方向三者一定互相垂直14、磁通量是研究电磁感应的重要概念，关于磁通量的概念，以下说法正确的是：A、磁感应强度越大，穿过闭合回路的磁通量也越大B、磁感应强度越大，线圈面积越大，穿过闭合回路的磁通量也越大C、穿过线圈的磁通量为零时，磁感应强度不一定为零D、磁通量发生变化时，磁通密度也一定发生变化15、在匀强磁场中，有一个闭合金属线框如图，它可以绕轴转动，开始时金属线框与磁感线平行，下列说法正确的是：A、当金属线框平面与磁感线平行时，穿过线框的磁通量最大B、当金属线框平面与磁感线垂直时，穿过线框的磁通量最大C、当金属线框平面与磁感线垂直时，穿过线框的磁通量为零D、当金属线框平面与磁感线平行时，穿过线框的磁通量为零16、材料、粗细相同相同，长度不同的电阻丝做成ab、cd、ef三种形状的导线，分别放在电阻可忽略的光滑金属导轨上，并与导轨垂直，如图。

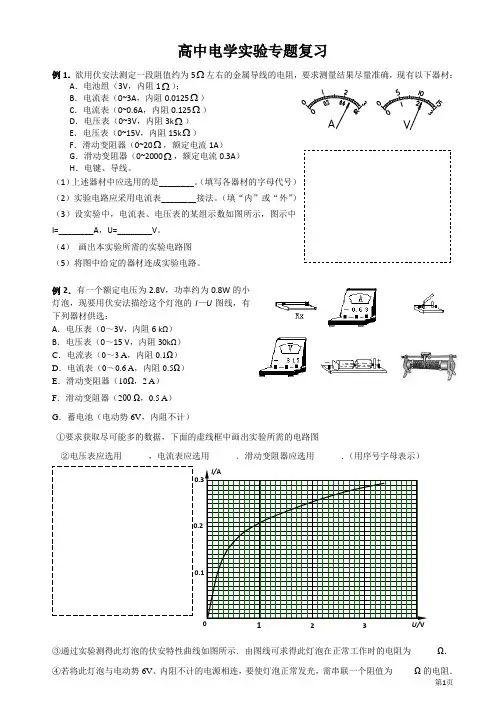

高中电学实验专题复习例1．欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现有以下器材： A ．电池组（3V ，内阻1Ω）；B ．电流表（0~3A ，内阻0.0125Ω）C ．电流表（0~0.6A ，内阻0.125Ω）D ．电压表（0~3V ，内阻3k Ω）E ．电压表（0~15V ，内阻15k Ω）F ．滑动变阻器（0~20Ω，额定电流1A ）G ．滑动变阻器（0~2000Ω，额定电流0.3A ）H ．电键、导线。

（1）上述器材中应选用的是________。

（填写各器材的字母代号） （2）实验电路应采用电流表________接法。

（填“内”或“外”） （3）设实验中，电流表、电压表的某组示数如图所示，图示中I=________A ，U=________V 。

（4） 画出本实验所需的实验电路图 （5）将图中给定的器材连成实验电路。

例2．有一个额定电压为2.8V ，功率约为0.8W 的小灯泡，现要用伏安法描绘这个灯泡的I —U 图线，有下列器材供选：A ．电压表（0～3V ，内阻6 kΩ）B ．电压表（0～15 V ，内阻30kΩ）C ．电流表（0～3 A ，内阻0.1Ω）D ．电流表（0～0.6 A ，内阻0.5Ω）E ．滑动变阻器（10Ω，2 A ）F ．滑动变阻器（200 Ω，0.5 A ）G ．蓄电池（电动势6V ，内阻不计）①要求获取尽可能多的数据，下面的虚线框中画出实验所需的电路图②电压表应选用______，电流表应选用______．滑动变阻器应选用______．（用序号字母表示）③通过实验测得此灯泡的伏安特性曲线如图所示．由图线可求得此灯泡在正常工作时的电阻为______Ω． ④若将此灯泡与电动势6V 、内阻不计的电源相连，要使灯泡正常发光，需串联一个阻值为_____Ω的电阻．例3．某兴趣小组为了测量一待测电阻R x的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量．实验室里准备了以下器材:A．电压表V l，量程3V，内阻约5kΩB．电压表V2，量程15V，内阻约25kΩC．电流表A l，量程0.6A，内阻约0.2ΩD．电流表A2，量程3A，内阻约0.04ΩE．滑动变阻器R l，最大阻值5Ω，最大电流为3AF．滑动变阻器R2，最大阻值2000Ω，最大电流为1.5AG．多用电表H．电源，电动势E=4.5V I．电键S、导线若干①在用多用电表粗测电阻时,该兴趣小组首先选用“×10”欧姆挡，其阻值如图(甲)中指针所示，为了减小多用电表的读数误差,多用电表的选择开关应换用_________欧姆挡；②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图12(乙)中指针所示，则R x的阻值大约是_________Ω；③在用伏安法测量该电阻的阻值时，要求尽可能准确，并且待测电阻的电压从零开始可以连续调节，则在上述提供的器材中电压表应选；电流表应选；滑动变阻器应选。

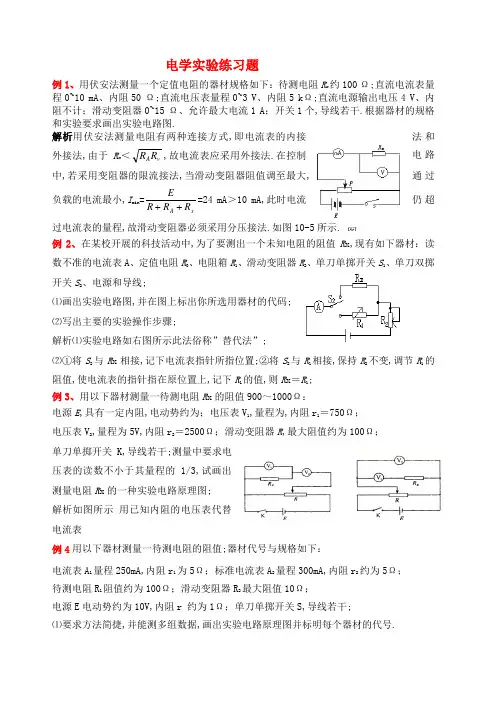

图电学实验练习题例1、用伏安法测量一个定值电阻的器材规格如下：待测电阻R x 约100 Ω;直流电流表量程0~10 mA 、内阻50 Ω;直流电压表量程0~3 V 、内阻5 kΩ;直流电源输出电压4 V 、内阻不计；滑动变阻器0~15 Ω、允许最大电流1 A ；开关1个,导线若干.根据器材的规格和实验要求画出实验电路图.解析用伏安法测量电阻有两种连接方式,即电流表的内接法和外接法,由于R x ＜v A R R ,故电流表应采用外接法.在控制电路中,若采用变阻器的限流接法,当滑动变阻器阻值调至最大,通过负载的电流最小,I min =xA R R R E++=24 mA ＞10 mA,此时电流仍超过电流表的量程,故滑动变阻器必须采用分压接法.如图10-5所示.例2、在某校开展的科技活动中,为了要测出一个未知电阻的阻值R x,现有如下器材：读数不准的电流表A 、定值电阻R 0、电阻箱R 1、滑动变阻器R 2、单刀单掷开关S 1、单刀双掷开关S 2、电源和导线;⑴画出实验电路图,并在图上标出你所选用器材的代码; ⑵写出主要的实验操作步骤;解析⑴实验电路如右图所示此法俗称”替代法”;⑵①将S 2与R x 相接,记下电流表指针所指位置;②将S 2与R 1相接,保持R 2不变,调节R 1的阻值,使电流表的指针指在原位置上,记下R 1的值,则R x ＝R 1; 例3、用以下器材测量一待测电阻R x 的阻值900～1000Ω：电源E ,具有一定内阻,电动势约为；电压表V 1,量程为,内阻r 1＝750Ω； 电压表V 2,量程为5V,内阻r 2＝2500Ω；滑动变阻器R ,最大阻值约为100Ω； 单刀单掷开关K,导线若干;测量中要求电压表的读数不小于其量程的1/3,试画出测量电阻R x 的一种实验电路原理图; 解析如图所示 用已知内阻的电压表代替电流表例4用以下器材测量一待测电阻的阻值;器材代号与规格如下：电流表A 1量程250mA,内阻r 1为5Ω；标准电流表A 2量程300mA,内阻r 2约为5Ω； 待测电阻R 1阻值约为100Ω；滑动变阻器R 2最大阻值10Ω； 电源E 电动势约为10V,内阻r 约为1Ω；单刀单掷开关S,导线若干;⑴要求方法简捷,并能测多组数据,画出实验电路原理图并标明每个器材的代号.⑵需要直接测量的物理量是______,用测的量表示待测电阻R 1的计算公式是R 1＝______; 解析⑴实验电路图如图所示用已知内阻的电流表代替电压表; ⑵两电流表A 1、 A 2的读数为I 1、I 2和电流表A 1的内阻为r 1,待测电阻R 1的阻值的计算公式是：11211r I I I R -=例5有一电阻R x ,其阻值在100～200Ω之间,额定功率为;要用伏安法较准确地测量它的阻值,实验器材有：安培表A 1,量程为50mA,R A 1=100Ω,安培表A 2,量程为1A,R A 2=20Ω 电压表V 1,量程为5V,R V 1=10kΩ,电压表V 2,量程为15V, R V 2=30kΩ 变阻器R 1,变阻范围0～20Ω ,2A,变阻器R 2,变阻范围0～1000Ω,1A,9V 电源,电键,导线; ⑴实验中应选用的电流表、电压表、变阻器分别是： ; ⑵画出所用实验电路图;解析⑴允许通过电阻中电流可能的最大值由：R I P 2=得,mA I mA I 503521==;因为电阻可能为200Ω,所以通过被测电阻的电流的最大值可能是35mA,应用电流表的示数来控制通过电阻的电流,因此,电流表应选A 1;又因为RU P 2=,所以V U V U 1.7521== ;因为电阻可能为100Ω,所以允许加在电阻两端的电压的最大值可能是5V,应用电压表的示数来控制加在电阻两端的电压,因此电压表应选V 1;因为R 1＜ R 2,且2A ＞35mA, 所以应选变阻器R 1;因为R 1＜R x 所以滑动变阻器连接方式应选用分压电路;因为x R <V A R R , 所以应选用外接电路;⑵实验所用电路如图所示例62000年全国从下表中选出适当的实验器材,设计一电路来测量电流表A 1的内阻r 1,要求方法简捷,有尽可能高的测量精度,并能测得多组数据; ⑴在虚线方框中画出电路图,标明所用器材的代号;器材代号 规 格 电流表A 1 量程10mA,内阻r 1待测约40Ω 电流表A 2 量程500μA,内阻r 2=750Ω 电压表V 量程10V,内阻r 3=10Ω 电阻R 1 阻值约100Ω,作保护电阻用 滑动变阻器R 总阻值约50Ω电池E 电动势,内阻很小 导线若干,电键K⑵若选测量数据中的一组来计算r 1,则所用的表达式为r 1=____,式中各符号的意义是_______;解析⑴如图所示用已知内阻的电流表代替电压表;⑵2121r I I r =,I 1表示通过电流表A 1的电流,I 2表示通过电流表A 2的电流,r 2表示电流表A 2的内阻; 例72006年全国Ⅰ、Ⅲ现要测量某一电压表 的内阻;给定的器材有：待测电压表 量程2V,内阻约4k Ω；电流表 量程,内阻约500Ω；直流电源E 电动势约,内阻不计；固定电阻3个：R 1=4000Ω,R 2=10000Ω,R 3=15000Ω；电键S 及导线若干;要求测量时两电表指针偏转均超过其量程的一半;⑴试从3个固定电阻中选用1个,与其它器材一起组成测量电路,并在虚线框内画出测量电路的原理图;要求电路中各器材用题中给定的符号标出;⑵电路接通后,若电压表读数为U ,电流表读数为I ,则电压表内阻R V =_________;解析⑴若直接将电压表与毫安表串联,因毫安表的量程过大即两电表量程不匹配,故应将电压表与一定值电阻并联;实验电路如图所示,若选用电阻R 1,则并联电阻并R ＝2000Ω,电压表读数U ＝mAR Er 并+·R 并＝50020004.2+×2000＝＞1V,电流表读数I ＝mA＋r R E 并＝50020004.2+＝0.00096A ＝＞,R 1符合要求,同理可得R 2、R 3不符合要求,故选R 1;⑵电路接通后,通过R 1的电流I 1＝1R U ,则通过电压表的电流为I 2＝I －I 1＝I －1R U ,所以电压表的内阻R V ＝2I U＝11RU R I U－ 例82006年全国Ⅱ现要测定一个额定电压4V 、额定功率的小灯泡图中用错误!表示的伏安特性曲线;要求所测电压范围为～4V;现有器材：直流电源E 电动势,内阻不计,电压表 量程,内阻约为4×104Ω,电流表量程250mA,内阻约为2Ω,电流表 量程500mA,内阻约为1Ω,滑动变阻器R 最大阻值约为30Ω,电键S,导线若干;如果既要满足测量要求,又要测量误差较小,应该选用的电流表是 ,下面两个电路应该选用的是 ;V V mA R SEV mAVA 2A解析在测量小灯泡的伏安曲线时,由于题目要求电压范围为～4V,因此滑动变阻器采用分压式接法;根据估算通过小灯泡的额定电流为I =0.4A,因此电流表应该选用 ;在伏安法测量过程中,由于临界电阻Ω==200V A R R R 大于小灯泡电阻,因此应该选择电流表外接法即选择甲电路进行测量;例9、用右图所示的电路,测定一节干电池的电动势和内阻;电池的内阻较小,为了防止在调节滑动变阻器时造成短路,电路中用一个定值电阻R 0起保护作用;除电池、开关和导线外,可供使用的实验器材还有： （a ） 电流表量程0.6A 、3A ； （b ） 电压表量程3V 、15V（c ） 定值电阻阻值1Ω、额定功率5W （d ） 定值电阻阻值10Ω,额定功率10W（e ） 滑动变阻器阴值范围0--10Ω、额定电流2A （f ） 滑动变阻器阻值范围0-100Ω、额定电流1A,那么1要正确完成实验,电压表的量程应选择 V,电流表的量程应选择 A ； R 0应选择 Ω的定值电阻,R 应选择阻值范围是 Ω的滑动变阻器; （2）引起该实验系统误差的主要原因是 ;13,,1,0～10;2由于电压表的分流作用造成电流表读数总是比电池实际输出电流小; 解析：由于电源是一节干电池,所选量程为3V 的电压表；估算电流时,考虑到干电池的内阻一般几Ω左右,加上保护电阻,最大电流在0.5A 左右,所以选量程为0.6A 的电流表；由于电池内阻很小,所以保护电阻不宜太大,否则会使得电流表、电压表取值范围小,造成的误差大；滑动变阻器的最大阻值一般比电池内阻大几倍就好了,取0～10Ω能很好地控制电路中的电流和电压,若取0～100Ω会出现开始几乎不变最后突然变化的现象;系统误差一般由测量工具和所造成测量方法造成的,一般具有倾向性,总是偏大或者偏小;本实验中由于电压表的分流作用造成电流表读数总是比测量值小,造成E 测<E 真,r 测<r 真; 例10、某同学在实验室测定一节干电池的电动势和内阻,实验室中有如下器材： A ．待测干电池 B ．电流表G0~3mA,内电阻r 1=20Ω C ．电流表A0~0.6A,内电阻r 2= D ．滑动变阻器甲最大阻值10ΩE ．滑动变阻器乙最大阻值100ΩF ．定值电阻R 1=100ΩG ．定值电阻R 2=500ΩH ．定值电阻R 3=Ω 开关、导线;由于没有电压表,为此他设计了如图所示的电路完成了实验要求的测量;①为了方便并能较准确测量,滑动变阻器应选 ,定值电阻应选用 ;填写定值电阻前的序号②若某次测量中电流表G 的示数为I 1,电流表A 的示数为I 2；改变滑动变阻器的位置后,电流表G 的示数为I 1′,电流表A 的示数为I 2′;则可知此电源的内电阻测量值为r = ,电动势测量值为E= ;A 2解析 干电池的电动势和内阻的测量,一般需要电流表和电压表;由于题中没有电压表,故需要将电流表G 改装为电压表,且改装后电压表的量程应该达到,则总电阻为1.55003VmA=Ω,故定值电阻应选用的序号为G 的电阻,而滑动变阻器应选用阻值较小的D ；②在两次测量过程中,通过电源的电流是两只电表的电流之和,则根据全电路欧姆定律有12112()()E I R r I I r =+++,1212()()E I R r I I r '''=+++解之,得()11211212I I r R r I I I I '-=+''+--, ()2112211212I I I I E R r I I I I ''-=+''+-- 例11某研究性学习小组为了制作一种传感器,需要选用一电器元件;图为该电器元件的伏安特性曲线,有同学对其提出质疑,先需进一步验证该伏安特性 曲线,实验室备有下列器材： 器材代号 规格 电流表A 1 电流表A 2 电压表V 1 电压表V 2 滑动变阻器R 1 滑动变阻器R 2 直流电源E 开关S 导线若干量程0~50mA,内阻约为50Ω 量程0~200mA,内阻约为10Ω 量程0~3V,内阻约为10k Ω 量程0~15V,内阻约为25k Ω 阻值范围0~15Ω,允许最大电流1A 阻值范围0~1k Ω,允许最大电流100mA 输出电压6V,内阻不计 ①为提高实验结果的准确程度,电流表应选用 ；电压表应选用 ；滑动变阻器应选用 ;以上均填器材代号②为达到上述目的,请在虚线框内画出正确的实验电路原理图,并标明所用器材的代号; ③若发现实验测得的伏安特性曲线与图中曲线基本吻合,请说明该伏安特性曲线与小电珠的伏安特性曲线有何异同点相同点： , 不同点： ;解析：①图像中电流0～0.14A,电流表选A 2；电源电压6V,但图像只要求电压在0～3V 之间调整,为了测量准确电压表选V 1；由于绘制图像的需要,要求电压从0～3V 之间调整,所以滑动变阻器只能采用分压式接法,为了能很好调节电压,滑动变阻器应选用阻值较小的R 1; ②该元件约几十Ω,AV R R R R >,电压表的分流作用可以忽略,所以采用电流表外接法；实验数据的采集要求从零开始,所以滑动变阻器采用分压式接法;③从图像的形状和斜率变化趋势上去找相同点和不同点,突出都是“非线性”,图像上某点与原点连线的斜率是电阻的倒数;例12某同学通过查找资料自己动手制作了一个电池;该同学想测量一下这个电池的电动势E 和内电阻r ,但是从实验室只借到一个开关、一个电阻箱最大阻值为Ω,当标准电阻用 一只电流表量程R I =0.6A,内阻0.1g r =Ω和若干导线;①请根据测定电动势E 内电阻r 的要求,设计图4中器件的连接方式,画线把它们连接起来;②接通开关,逐次改变电阻箱的阻值R ,读处与R 对应的电流表的示数I,并作记录当电阻箱的阻值 2.6R =Ω时,其对应的电流表的示数如图5所示;处理实验数据时;首先计算出每个电流值I 的倒数1I ;再制作R-1I坐标图,如图6所示,图中已标注出了1,R I的几个与测量对应的坐标点,请你将与图5实验数据对应的坐标点也标注在图6中上;③在图6上把描绘出的坐标点练成图线; ④根据图6描绘出的图线可得出这个电池的电动势E= V,内电阻r = Ω 解析：根据闭合电路欧姆定律,测量电源的电动势和内电阻,需要得到电源的路端电压和通过电源的电流,在本实验中没有电压表,但是可以用电阻箱和电流表串联充当电压表,测量电源的路端电压,通过电流表的电流也是通过电源的电流,所以只需要将电流表和电阻箱串联接在电源两端即可;实物图的连接如答图4所示;由闭合电路欧姆定律有：E =IR+r+r g ,解得：)(1g r r IE R +-⋅=,根据R-1/I 图线可知：电源的电动势等于图线的斜率,内阻为纵轴负方向的截距减去电流表的内阻; 答案：① 见答图4 ②见答图6 ③见答图6 ④~；~例13某同学为了较精确的测量一阻值约为20Ω的电阻R x 的阻值.①在以下备选器材中电流表应选__________,电压表应选_______,变阻器应选_________.只填写器材对应的字母代号电源E 电动势3 V 、内阻可忽略不计电流表A 1量程50 mA,内阻约12Ω;电流表 A 2量程3 A, 内阻约 Ω;电压表V 1量程3 V,内阻约3 kΩ,电压表V 2量程15 V,内阻约15 kΩ;滑动变阻器R 10～10 Ω,允许最大电流2.0 A;滑动变阻器R 20～1000 Ω,允许最大电流0.5 A;定值电阻R 30Ω,允许最大电流1.0A;开关及导线若干②请在方框中画出实验电路图要求直接测量量的变化范围尽可能大一些,所选器材用对应符号标出;③若某次测量中,电压表读数为U ,电流表读数为I ,则计算待测电阻的阻值表达式为R x ＝________________;解析测量电阻的阻值一般利用伏安法,电压表显然应选量程为 3 V 的V 1；根据欧姆定律容易求得电路中的最大电流150xEI mA R ==,显然超过了电流表A 1 50 mA 的量程,但电流表 A 2的量程又太大,故我们可以将定值电阻R 30Ω与待测电阻R x 相串联,此时电路中的最大电流60x EI mA R R==+,利用电流表A 1 测量电流即可;由于要求直接测量量的变化范围尽可能大一些,故只能采用分压电路,且滑动变阻器使用电阻较小的R 1;最后我们确定电流表的解法：由于此时电路的临界电阻0123190A x V R R R k R R ==⨯=Ω>+,则应该利用电流表的外接法;由此得到实验电路图如图所示,当电压表读数为U ,电流表读数为I ,则计算待测电阻的阻值表达式x UR R I=-.例14从下表中选取出适当的实验器材,设计一电路来测量电流表A 1的内阻r 1,画在下面的方框中,要求方法简捷,有尽可能高的精确度,并能测出多组数据;器材代号 规格 电流表A 1 量程10mA,内阻r 1待测约40Ω 电流表A 2 量程500μA ,内阻r 2=750Ω 电压表V 量程10V,内阻r 3=10kΩ 电阻R 1 阻值约100Ω,作保护电阻用 滑动变阻器R 2 总阻值约50Ω 电池E 电动势,内阻很小 电键S导线若干解析要测量电流表A 1的内阻,按常规思想应用伏安法,将电压表并联在待测电流表两端,但根据本题所提供的仪器,我们可以首先肯定,在本实验中不可能用到电压表,因为电源的电动势只有,而电压表的量程为10V,最多不到满偏的1/6,用它来读数误差太大,因此该实验能用到的电表只可能用两块电流表;两块电流表有可能串联,也有可能并联,但题目中电流表A 2的内阻r 2已知,因此将两电流表并联,根据并联规律I 1r 1=I 2r 2可求出电流表A 1的内阻r 1=122I r I ; 加在电流表两端的电压最大值U m =I m r 2=,而滑动变阻的最大阻值只有50Ω,如果将滑动变阻器接成限流,会超过电流表的量程,将它们烧坏;如果仅仅将滑动变阻器接成分压,滑动变阻器可调节的范围很小,只有全长的1/4,这样测量的次数比较少;故应将定值电阻R 1接在干路上用作限流,电路图如图所示;例15现有器材：量程为、内阻约30Ω-40Ω的电流表一个,定值电阻R 1=150Ω,定值电阻R 2=100Ω,单刀单掷开关K,导线若干;要求利用这些器材测量一干电池电动势约的电动势;1按要求在实物图上连线;2用已知量和直接测得量表示的待测电动势的表达式为E = ,式中各直接测得量的意义是： .解析根据提供的器材,可任取一个定值电阻与电流表、干电池、开关接成一个串联电路,用欧姆定律建立方程组进行测量;但在本题中,电流表量程为,干电池的电动势约为,如果把定值电阻R 1与电流表、干电池、开关接成一个串联电路,则回路中总电阻约为180Ω,回路中电流约为 /180Ω=,而如果把定值电阻R 2与电流表、干电池、开关接成一个串联电路,,则回路中总电阻约为130Ω,回路中电流约为 /130Ω=,显然,该电流已超过电流表的量程;考虑到实验的可行性,此时用定值电阻R 2与R 1串联即可,故有如下解答：1连图：左图只用R 1接入电路；右图用R 1和R 2串联接入电路;连线如图 2设I 1是外电阻为R 1时的电流,I 2是外电阻为R 1和R 2串联时的电流,则有11A E I R R r =++,212A EI R R R r=+++解之,可解得干电池电动势为：12212I I E R I I =-. 例17某同学在实验室测定一节干电池的电动势和内阻,实验室中有如下器材：A ．待测干电池B ．电流表G0~3mA,内电阻r 1=20ΩC ．电流表A0~0.6A,内电阻r 2=D ．滑动变阻器甲最大阻值10ΩE ．滑动变阻器乙最大阻值100ΩF ．定值电阻R 1=100ΩG ．定值电阻R 2=500ΩH ．定值电阻R 3=Ω 开关、导线;由于没有电压表,为此他设计了如图所示的电路完成了实验要求的测量;①为了方便并能较准确测量,滑动变阻器应选 ,定值电阻应选用 ;填写定值电阻前的序号②若某次测量中电流表G 的示数为I 1,电流表A 的示数为I 2；改变滑动变阻器的位置后,电流表G 的示数为I 1′,电流表A 的示数为I 2′;则可知此电源的内电阻测量值为r = ,电动势测量值为E= ;解析 干电池的电动势和内阻的测量,一般需要电流表和电压表;由于题中没有电压表,故需要将电流表G 改装为电压表,且改装后电压表的量程应该达到,则总电阻为1.55003VmA=Ω,故定值电阻应选用的序号为G 的电阻,而滑动变阻器应选用阻值较小的D ；②在两次测量过程中,通过电源的电流是两只电表的电流之和,则根据全电路欧姆定律有12112()()E I R r I I r =+++,1212()()E I R r I I r '''=+++解之,得()11211212I I r R r I I I I '-=+''+--, ()2112211212I I I I E R r I I I I ''-=+''+--. 例18小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象,用实验得到如下数据I 和U 分别表示小灯泡上的电流和电压： 1在左下框中画出实验电路图. 可用的器材有：电压表、电流表、滑线变阻器变化范围0-10Ω、电源、小灯泡、电键、导线若干. 2在右图中画出小灯泡的U-I 曲线.3某电池的电动势是,内阻是Ω.将本题中的AR 滑G灯泡接在该电池两端,小灯泡的实际功率是多少解析1为了作出小灯泡的U-I 曲线,必须采用分压的方法；而因为小灯泡的电阻比较小,故采用电流表的外接法,实验电路图见下图.2小灯泡的U-I 曲线首先用描点法作出各个点,利用圆滑的曲线连接即可得到下图;3作出Ir E U -=图线,可得小灯泡工作电流为安,工作电压为伏,因此小灯泡实际功率为==UI P 瓦.例19在"测定金属的电阻率"的实验中,用螺旋测微器测量金属丝直径时的刻度位置如图所示,用米尺测量金属丝的长度l =0. 810 m ．金属丝的电阻大约为4Ω,先用伏安法测出金属丝的电阻,然后根据电阻定律计算出该金属材料的电阻率．1从图中读出金属丝的直径为 mm.2在用伏安法测定金属丝的电阻时,除被测电阻丝外,还有如下供选择的实验器材： A ．直流电源：电动势约 V,内阻很小； B.电流表A 1：量程0～0.6 A,内阻Ω;C ．电流表A 2：量程0～3. 0 A,内阻0. 025Ω;D ．电压表V ：量程0～3 V,内阻3 k Ω; E.滑动变阻器R 1：最大阻值10Ω；F.滑动变阻器R 2：最大阻值50Ω;G ．开关、导线等．在可供选择的器材中,应该选用的电流表是 ,应该选用的滑动变阻器是 ;3根据所选的器材,在如图所示的方框中画出实验电路图． 4若根据伏安法测出电阻丝的电阻为R x =4. 1Ω,则这种金属材料的电阻率为 Ω·m.保留二位有效数字 解析1金属丝的直径为0.522mm. 2电路中的最大电流A R EI x75.0==,显然超过了电流表A 1 0.6 A 的量程,但电流表 A 2的量程又太大,故电流表应该选用A 1,由于滑动变阻器R 1最大阻值为10Ω,比被测电阻丝的电阻大,且容易调整,所以采用限流电路即可;由于此时电路的临界电阻Ω>Ω≈=4200V A R R R ,故电流表采用外解法.3实验电路如图所示4利用电阻定律S l R ρ=,则==lRSρ×10-6Ω·m.例20在测定一节干电池的电动势和内电阻的实验中,备有下列器材： A ．待测的干电池电动势约为,内电阻小于Ω B ．电流表G 满偏电流3mA,内阻Rg=10Ω C ．电流表A0～0.6A,内阻ΩD ．滑动变阻器R 10～20Ω,10 A E.滑动变阻器R 20～200Ω,l A F ．定值电阻R 0 990Ω G ．开关和导线若干1某同学发现上述器材中虽然没有电压表,但给出了两个电流表,于是他设计了如图所示中甲的a 、b 两个参考实验电路,其中合理的是 图所示的电路；在该电路中,为了操作方便且能准确地进行测量,滑动变阻器应选 填写器材前的字母代号．2图乙为该同学根据1中选出的合理的实验电路利用测出的数据绘出的I 1—I 2图线I 1为电流表G 的示数,I 2为电流表A 的示数,则由图线可以得被测电池的电动势E= V,内阻r= Ω;解析本题中测定干电池的电动势和内电阻需要用电压表和电流表,由于题中只给了两个电流表,故可以通过改装来实现.因为定值电阻R 0=990Ω,则电流表G 与之串联较好,所以合理的是b 图所示的电路,滑动变阻应选D ；根据全电路欧姆定律容易得到102()g E I R R I r =++,即1200g gr EI I R R R R =-+++由I 1—I 2图线可以看出,图线与纵轴的交点为mA ,即0 1.48gEmA R R =+,故电动势E=；又因为12 1.48 1.250.770.3I k I ∆-===∆,即010000.77g r R R =+,故0.77r =Ω. 例21某电压表的内阻在20～50K Ω之间,现要测量其内阻,实验室提供下列可选用的器材:待测电压表V 量程3V,电流表A 1量程200μA ,电流表A 2量程5mA,电流表A 3量程0.6A,滑动变阻器R 最大阻值1kΩ,电源E 电源电压为4V,开关S. 1所提供的电流表中应选用 填字母代号.2为了尽量减小误差,要求多测几组数据,试在图10-9方框中画出符合要求的实验电路其中电源和开关及连线已画出.解析电压表的示数等于通过电压表的电流与本身内阻的乘积,估算电路中的最大电流为所以应选电流表A 1,与电压表串联在电路中.滑动变阻器的电阻远小于电压表内阻.如果用滑动变阻器连成限流电路,一则它对电路的调控作用很不明显,二则是待测电压表分得的最小电压约为大于电压表的量程,变阻器明显不能组成限流电路,这样变阻器应作为分压器接在电路中,就不会出现上述问题,电路如图10-10所示.总结对于电表的选择,必须先根据已知条件估算电路中的最大电压或电流值,以此确定选用略大于且量程最小的电表;例22用以下器材测量电阻R x 的阻值900-1000Ω： 电源E,有一定内阻,电动势约为； 电压表V 1,量程为,内阻r 1=750Ω； 电压表V 2,量程为5V,内阻r 2=2500Ω； 滑线变阻器R,最大阻值约为100Ω； 单刀单掷开关K,导线若干;1测量中要求电压表的读数不小于其量程的13,试画出测量电阻R x 的一种实验电路原理图原理图中的元件要用题中相应的英文字母标注;2若电压表V 1的读数用U 1表示,电压表V 2的读数用U 2表示,则由已知量和测得量表示R x 的图10-9 E 图10-10公式为R x = ; 2.分析与解：很多考生解析此题,第一思维考虑的就是伏安法,由于本题没有电流表,思维受阻,当然做不正确;只有极少数有“用已知内阻的电压表代替电流表”新观念的考生才能做正确; 答案：1测量电阻R x 的实验电路如图2所示;2电压表V 1的示数U 1,电压表V 2的示数U 2,电压表V 1的内阻r 1,根据串联、并联电路的规律,算出R x 的电阻为R x =2111U U r U ;。

电学实验一、内容概述1、掌握电流表、电压表的改装原理，掌握伏安法测电阻的两种解法，并能够分析测量误差。

2、掌握滑动变阻器的两种用法。

3、理解多用电表的原理和读数方法。

二、重点知识讲解（一）电表的改装1、电流表：把表头G改装成电流表，即把表头的量程I g扩大到电流表的量程I，这时应并联一个电阻R，起分流作用。

若电流表的扩大倍数为，由并联电路的特点得：电流表的内阻：2、电压表：把表头G改装成电压表，即把表头的量程U g扩大到量程U，应串联一个电阻起分压作用。

若电压表的扩大倍数为，由串联电路的特点得：电压表的内阻为：R V=R＋R g=nR g量程：U=nU g=I g R V例1、有一块满偏电流Ig=1mA、线圈电阻Rg=1kΩ的小量程电流表；（1）把它改装成满偏电压U=10V的电压表；（2）把它改装成满偏电流I=10mA的电流表。

要求画出电路图，算出有关数据。

（二）电阻的测量1、伏安法测电阻的两种电路形式（如图所示）2、实验电路（电流表内外接法）的选择测量未知电阻的原理是R＝，由于测量所需的电表实际上是非理想的，所以在测量未知电阻两端电压U和通过的电流I时，必然存在误差，即系统误差，要在实际测量中有效地减少这种由于电表测量所引起的系统误差，必须依照以下原则：（1）若＞，一般选电流表的内接法。

如图（a）所示。

由于该电路中，电压表的读数U表示被测电阻R x与电流表A串联后的总电压，电流表的读数I表示通过本身和R x的电流，所以使用该电路所测电阻R测＝＝R x＋R A，比真实值R x大了R A，相对误差a＝（2）若＜，一般选电流表外接法。

如图（b）所示。

由于该电路中电压表的读数U表示R x两端电压，电流表的读数I表示通过R x与R V并联电路的总电流，所以使用该电流所测电阻R测＝也比真实值R x略小些，相对误差a＝.例2、某电流表的内阻在0.1Ω～0.2Ω之间，现要测量其内阻，可选用的器材如下：A．待测电流表A1（量程0.6A）；B．电压表V1（量程3V，内阻约2kΩ）C．电压表V2（量程15V，内阻约10kΩ）；D．滑动变阻器R1（最大电阻10Ω）E．定值电阻R2（阻值5Ω）F．电源E（电动势4V）G．电键S及导线若干（1）电压表应选用_____________；（2）画出实验电路图；（3）如测得电压表的读数为V，电流表的读数为I，则电流表A1内阻的表达式为：R A=______________。

第2课时电学实验专题复习定位解决问题本专题主要复习电学实验的基本原理和方法，并借助基本实验分析拓展创新实验。

高考重点主要考查电表改装、多用电表原理和使用；“电阻测量类”实验；测量电源的电动势和内阻；电学拓展创新实验等。

题型难度考查的是电学实验的基本原理和方法，经常和传感器结合在一起，考查电路的控制，难度一般较大。

高考题型1电表改装多用电表原理和使用【例1】(2021·四川绵阳市第二次诊断)将一微安表先改装成量程1 mA的电流表，再改装成量程5 V的电压表，并与标准电压表对比校准。

图1甲是改装后电压表与标准电压表对比校准的电路图，虚线框中是改装后电压表电路，V0是量程6 V 的标准电压表。

已知微安表满偏电流为250 μA，标记的内阻为600 Ω，电阻箱R1、R2调节范围为0～9 999.99 Ω。

图1(1)微安表改装。

图甲中电阻箱的阻值分别调节到R1＝________ Ω，R2＝________ Ω。

(2)实物连线。

选用合适的器材，按照图甲正确连接电路。

(3)对比校准。

正确连接电路后，闭合开关，调节滑动变阻器，当标准电压表的示数如图乙所示时，微安表(改装后电压表)的示数如图丙所示，由此可以推测出改装电压表量程的真实值________5 V(选填“大于”或“小于”)。

(4)重新调整。

通过检测发现：电阻箱R1、R2阻值是准确的，而微安表标记的内阻不准确，这是改装电压表量程的真实值不是5 V的原因。

再通过调节电阻箱R1、R2的阻值，使改装电压表量程的真实值为5 V，以下调节方案可行的有________(填序号)。

A.保持R1不变，将R2增大到合适值B.保持R1不变，将R2减小到合适值C.保持R2不变，将R1增大到合适值D.保持R2不变，将R1减小到合适值答案(1)200 4 850(3)小于(4)AD解析(1)微安表并联电阻改装为1 mA的电流表，有I g R g＝(I－I g)R1，即250×10－6×600＝(1×10－3－250×10－6)R1，解得R1＝200 Ω，改装后的电流表满偏电流为1 mA，内阻为R A＝R1R gR1＋R g＝150 Ω，再改装为5 V的电压表，串联电阻R2，有U＝I(R A＋R2)，即5＝1×10－3(150＋R2)，解得R2＝4 850 Ω。

物理选修3-1第4-5章《电学实验》专题练习一、电表的使用及读数方法1．如图7－3－1甲是学生实验用的有两个量程的电流表刻度盘，当用“＋”和“－0.6”两接线柱时，能测量的最大电流是________A，对应刻度盘上每一小格代表________A，图中表针示数为________A；当使用电流表的“＋”和“－3”两接线柱时，对应刻度盘上每一小格代表________A，图中表针示数为________A.图乙为学生实验用的两个量程的电压表刻度盘，当使用较小量程时，测量电压最大值不得超过________V，每小格表示________V，图中指针示数________V；若使用的是较大量程时，则表盘刻度每小格表示________V，图中指针示数________V.二、伏安法测电阻，等效替代的方法来测电阻，电表内阻的测量2．用伏安法测电阻，可采用7－3－2所示的甲、乙两种接法．如所用电压表内阻为5 000 Ω，电流表内阻为0.5 Ω.(1)当测量100 Ω左右的电阻时，宜采用________电路．(2)现采用乙电路测量某电阻的阻值时，两电表的读数分别为10 V、0.5 A，则此电阻的测量值为______Ω，真实值为________Ω.3、要测量一个未知电阻Rx的阻值(阻值约为4 Ω)，现有如下器材：读数不准的电流表A(满偏电流约为0.6 A)，滑动变阻器R(最大阻值20 Ω)，电阻箱R1(最大阻值 99.9 Ω)，电源E1(电动势为2 V，内阻不计)，单刀单掷开关S1，单刀双掷开关S2，导线若干．现要求尽量精确地测量Rx的阻值．(1)画出实验电路图； (2)写出主要实验步骤．4、某电压表的内阻在20 kΩ～50 kΩ之间，现要测量其内阻，实验室提供下列可供选用的器材：待测电压表V(量程3 V)、电流表A1(量程200 μA)、电流表A2(量程5 mA)、电流表A3(量程0.6A)、滑动变阻器R(最大值1 kΩ)、电源E(电动势4 V)，开关S.(1)所提供的电流表中，应选用________．(2)为了减小误差，要求测量多组数据，试画出符合要求的电路图．三、测定金属的电阻率5．一位电工师傅为测量某电线厂生产的铜芯电线的电阻率，他截取了一段用米尺测出长度为L的电线，用螺旋测微器测量电线直径为D，它的刻度位置如图7－4－3所示，用多用电表测其电阻发现阻值小于1 Ω.为提高测量的精度，他用图7－4－2器材中的元件，设计了一个电路，重新测量这段导线(下图中用R x表示)的电阻图7－4－2A．电源E：电动势为3.0 V，内阻不计：量程为0～3.0 V，内阻约为2 kΩB．电压表V1：量程为0～15.0 V，内阻约为6 kΩC．电压表V2D．电流表A：量程为0～0.6 A，内阻约为1 Ω1：量程为0～3.0 A，内阻约为0.1 ΩE．电流表A2F．滑动变阻器R1：最大阻值5 Ω，额定电流2.0 AG．滑动变阻器R2：最大阻值1 kΩ，额定电流1.0 AH．开关S一个，导线若干(1) 从图7－4－3中读出螺旋测微器测得电线的直径D的读数如图7－4－3，则读数为________ mm.(2)实验时电压表选________；电流表选________；滑动变阻器选_____ __(填元件符号)．(3)请设计合理的测量电路，把电路图画在作图框中，在图中表明元件符号．(4)在实物图7－4－2中用笔画线替代导线连接元件．(5)某次测量时，电压表示数为U，电流表示数为I，则该铜芯电线材料的电阻率的表达式为ρ＝____ ____.四、描绘小灯泡的伏安特性曲线6．在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的实验仪器如下：小灯泡L，“3.8 V、0.3 A”电压表V，量程0～5 V，内阻5 kΩ，量程0～100 mA，内阻4 Ω电流表A1电流表A，量程0～500 mA，内阻0.4 Ω2滑动变阻器R1，最大阻值10 Ω，额定电流1.0 A滑动变阻器R 2，最大阻值5 Ω，额定电流0.5 A 直流电源E ，电动势约为6 V ，内阻约为0.5 Ω(1)在上述器材中，滑动变阻器应选 ;电流表应选 . (2)在虚线框内画出实验的电路图，并在图中注明各元件的符号。

电学实验汇总一、仪器的读数问题1．多用表的读数问题、电路故障判断【例1】（卷）某照明电路出现故障，其电路如题6图1所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好。

维修人员使用已调好的多用表直流50V挡检测故障。

他将黑表笔接在c点，用红表笔分别探测电路的a、b点。

①断开开关，红表笔接a点时多用表指示如题6图2所示，读数为V，说明正常（选填：蓄电池、保险丝、开关、小灯）。

②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和题6图2相同，可判断发生故障的器件是。

（选填：蓄电池、保险丝、开关、小灯）【解析】①多用电表直流50V的量程读中间均匀部分，共50格，每格1V，应该估读到0.1V，指针在11~12之间，读数为11.5V。

开关断开，相当于电压表并联在蓄电池两端，读出了蓄电池的电压，故蓄电池是正常的。

②两表笔接b、c之间，闭合开关，测试电压相同，说明a、b之间是通路，b、c之间是断路，故障器件是小灯。

【答案】①11.5（11.2～11.8）；蓄电池②小灯【点评】本题考查了万用表读数，读数时应注意估读；考查了利用万用表进行电路故障判断的问题。

2．螺旋测微器、游标卡问题（卷）现有一合金制成的圆柱体，为测量该合金的电阻率，现用伏安法测圆柱体两端之间的电阻，用螺旋测微器测量该圆柱体的直径，用游标卡尺测量该圆柱体的长度。

螺旋测微器和游标卡尺的示数如图（a）和图（b）所示。

（1）由上图读得圆柱体的直径为mm，长度为cm。

（2）若流经圆柱体的电流为I，圆柱体两端之间的电压为U，圆柱体的直径和长度分别为D、L，测得D、L、I、U表示的电阻率的关系式为ρ= 。

【解析】螺旋测微器读数：1.5mm＋34.5×0.01mm=1.845mm，游标卡尺读数：42mm＋8×0.05mm=42.40mm。

（2）根据电阻定律公式得，代入相关测量物理量可得。

【答案】（1）1.844 （在1.842～1.846围的均可）；4.240；（2）2．电压表的读数问题、滑动变阻器的分压式接法【例3】（卷）某同学设计的可调电源电路如图（a）所示，R0为保护电阻，P为滑动变阻器的滑片，闭合电键S。

高中物理电学试题及答案一、选择题（25×4＝100分）1、如图，A、B是两个带电量为＋Q和－Q的固定的点电荷，现将另一个点电荷＋q从A附近的A附近的a沿直线移到b，则下列说法中正确的是：A、电场力一直做正功B、电场力一直做负功C、电场力先做正功再做负功D、电场力先做负功再做正功2、在第1题的问题中，关于电势和电势能下列说法中正确的是：A、a点比b点的电势高，电荷＋q在该点具有的电势能大B、a点比b点的电势高，电荷＋q在该点具有的电势能小C、a点和b点的电势一样高，电荷＋q在两点具有的电势能相等D、a点和b点电势高低的情况与电荷＋q的存在与否无关3、如图所示，两个完全相同的金属小球用绝缘丝线悬挂在同一位置，当给两个小球带有不同电量的同种电荷，静止时，两小球悬线与竖直线的夹角情况是：A、两夹角相等B、电量大的夹角大C、电量小的夹角大D、无法判断4、在第3题的问题中若将两小球互相接触一下再静止时应是：A、夹角都增大，但不一定再相等B、夹角仍为原值C、夹角有增大和减小，但两夹角的和不变D、夹角都增大了相同的值5、如图所示，这是一个电容器的电路符号，则对于该电容器的正确说法是：A、是一个可变电容器B、有极性区别，使用时正负极不能接错C、电容值会随着电压、电量的变化而变化D、由于极性固定而叫固定电容6、如图所示的电路，滑动变阻器的电阻为R，其两个固定接线柱在电压恒为U的电路中，其滑片c位于变阻器的中点，M、N间接负载电阻R f＝R/2，，关于R f的电压说法正确的是：A、R f的电压等于U/2B、R f的电压小于U/2C、R f的电压大于U/2D、R f的电压总小于U7、在第6题的问题中，如果将滑动变阻器b端断开，则关于R f的电压变化范围说法正确的是：A、U/2－UB、0－UC、U/3－UD、0－U/28、如图所示的电路中，当变阻器R的阻值增加时，关于通过电源的电流和路端电压说法正确的是：A、通过电源的电流I将增大B、通过电源的电流I将减小C、路端电压将增大D、路端电压将减小9、在第7题的问题中，关于通过R的电流和R两端的电压说法正确的是：A、R两端的电压将增大B、R两端的电压将减小C、通过R的电流不变D、通过R的电流减少10、关于电源的总功率和效率说法正确的是：A、总功率减少，效率提高B、总功率增加，效率增加C、总功率减少，效率降低D、总功率增加，效率不变11、磁感应强度是描述磁场的重要概念，磁场的基本性质是对电流有安培力的作用，则关于磁感应强度的大小，下列说法正确的是：A、一段通电导体，在磁场某处受的力越大，该处的磁感应强度越大B、一段通电导线在磁场某处受的力等于零，则该处的磁感应强度一定等于零C、匀强磁场中某处的磁感应强度的大小等于该处单位面积穿过的磁感线的条数D、磁感线密处，磁感应强度大，磁感线疏的地方，磁感应强度一定小12、在第11题的问题中，关于磁感应强度的方向，下列说法正确的是：A、磁感应强度的方向，就是该处电流受力的方向B、磁感应强度的方向就是该处小磁针静止是北极的受力方向C、磁感应强度的方向与该处小磁针静止是北极的受力方向垂直D、磁感应强度的方向与该处电流的流向有关13、关于安培力的说法中，正确的是：A、一小段通电导线放在磁感应强度为零的位置，它受的磁场力一定为零B、一小段通电导线在某点不受安培力的作用，则该点的磁感应强度一定为零C、一小段通电导线所受的安培力其方向一定与电流垂直D、一小段通电导线所受安培力的方向与该点磁感应强度方向及电流方向三者一定互相垂直14、磁通量是研究电磁感应的重要概念，关于磁通量的概念，以下说法正确的是：A、磁感应强度越大，穿过闭合回路的磁通量也越大B、磁感应强度越大，线圈面积越大，穿过闭合回路的磁通量也越大C、穿过线圈的磁通量为零时，磁感应强度不一定为零D、磁通量发生变化时，磁通密度也一定发生变化15、在匀强磁场中，有一个闭合金属线框如图，它可以绕轴转动，开始时金属线框与磁感线平行，下列说法正确的是：A、当金属线框平面与磁感线平行时，穿过线框的磁通量最大B、当金属线框平面与磁感线垂直时，穿过线框的磁通量最大C、当金属线框平面与磁感线垂直时，穿过线框的磁通量为零D、当金属线框平面与磁感线平行时，穿过线框的磁通量为零16、材料、粗细相同相同，长度不同的电阻丝做成ab、cd、ef三种形状的导线，分别放在电阻可忽略的光滑金属导轨上，并与导轨垂直，如图。

高考物理电学实验专题训练一、实验题1.某同学使用如图甲所示器材测定小灯泡在不同电压下的阻值,已知小灯泡标有“2.5V,1.25W”字样,备选滑动变阻器有两种规格,1R 标有“10Ω,2A”,2R 标有“100Ω,0.2A”。

现要求小灯泡两端电压从零开始,并能测量多组数据。

(1)为使操作更为方便,滑动变阻器应选用___________(填“1R ”或“2R ”)。

(2)在答题纸上将实物图补充完整。

(3)图乙为根据实验数据作出的一条I U 图线,从图中求出小灯泡正常工作时的阻值大小为____________Ω(结果保留两位有效数字),考虑电表对线路的影响,此阻值比小灯泡的实际阻值偏___________(填“大”或“小”)。

2.在"描绘小灯泡的伏安特性曲线"实验中,小灯泡的额定电压为2.5V,额定功率为0.5W,此外还有以下器材可供选择:A.直流电源3V(内阻不计)B.直流电流表0~300mA(内阻约为5Ω)C.直流电流表0~3A(内阻约为0.1Ω)D.直流电压表0~3V(内阻约为3k Ω)E.滑动变阻器100Ω,0.5AF.滑动变阻器10Ω,2AG.导线和开关实验要求小灯泡两端的电压从零开始变化并能进行多次测量.(1)实验中电流表应选用__________,滑动变阻器应选用__________;(均填写仪器前的字母)(2)在图所示的虚线框中画出符合要求的实验电路图(虚线框中已将所需的滑动变阻器画出,请补齐电路的其他部分,要求滑片P向b端滑动时,灯泡变亮);-图线如图所示.由此可知,当电压为0.5V时,小灯泡的灯丝电阻(3)根据实验数据,画出的小灯泡I U是__________Ω。

(4)根据实验测量结果可以绘制小灯泡的电功率P随其两端电压U或电压的平方2U变化的图象,在图中所给出的甲、乙、丙、丁图象中可能正确的是__________.(选填"甲""乙""丙""丁")3.某同学利用如图所示的电路测量一微安表量程为100Aμ，内阻为几千Ω的内阻，可使用的器材有：两个电阻箱R（最大阻值为99999.9Ω）和B R(最大阻值为99999.9Ω)；A电源E(电动势约为1.5V，内阻不计：单刀开关S和2S，完成下列实验步骤中的填1空：①为了保护微安表，开始时将电阻箱A的阻值调至最大；②闭合1S，2S，逐步减小电阻箱A的阻值，使微安表满偏，此时电阻箱A的读数为12000.6Ω；③断开1S，将电阻箱A的读数调整为4.000.2Ω，将电阻箱B的阻值调至______选填“最大”或“最小”，再闭合1S和2S，然后调整电阻箱B的阻值，使微安表重新达到满偏，这时电阻箱A两端的电压与②中相比______选填“改变”或“不变；④此时电阻箱B的读数为1450.6Ω，则由此可知待测微安表的内阻为______Ω，电源的电动势为______电动势的结果保留三位有效数字。

高中物理电学实验习题大全(含答案)电学实验：测定金属的电阻率在测定金属的电阻率实验中，先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。

实验中需要用米尺测出金属丝的长度L，用螺旋测微器测量金属丝直径的刻度位置。

1)从图中读出金属丝的直径为______mm。

2)实验器材包括两节新的干电池、开关、若干导线和电压表、电流表、滑动变阻器等。

为了较准确地测出金属丝的电阻值，电压表应选内阻为10 kΩ的3 V表，电流表应选内阻为0.05 Ω的0.6 A表，滑动变阻器应选10号。

①要较准确地测出该金属丝的电阻值，电压表应选_______________，电流表应选______________，滑动变阻器选_____________(填序号)。

②实验中，某同学的实物接线中有两处明显错误。

错误1：_____________________________；错误2：_____________________________。

为了测量某根金属丝的电阻率，需要测量长为L的金属丝的直径D和电阻R。

直径测量时，将金属丝放于螺旋测微器两测量杆间进行测量。

欧姆表粗测电阻时，需根据读数精度选择合适的档位，并进行调零操作。

伏安法测电阻时，需要选择电路误差较小且便于调节的备选电路。

在测定金属电阻率的实验中，某同学连接电路如图(a)所示，但闭合开关后发现电路有故障。

若电流表示数为零、电压表示数为E，则发生故障的是断路。

需要检查待测金属丝、滑动变阻器或开关是否存在问题。

金属丝的直径示数可通过螺旋测微器测量得到。

测得接入电路的金属丝的长度为L，金属丝的直径d，已知其电阻大约为25Ω。

在使用伏安法测量电阻时，需要选择电流表、电压表和滑动变阻器。

可供选择的器材包括：必选的电源（电动势 1.5V，内阻很小）、导线和开关，以及A1电流表（量程40mA，内阻约0.5Ω）、A2电流表（量程10mA，内阻约0.6Ω）、V1电压表（量程6V，内阻约30kΩ）、V2电压表（量程1.2V，内阻约20kΩ）、R1滑动变阻器（范围0-10Ω）和R2滑动变阻器（范围0-2kΩ）。

高考物理专题：电学实验1.(6分)某同学利用螺旋测微器测量一金属板的厚度。

该螺旋测微器校零时的示数如图（a ）所示，测量金属板厚度时的示数如图（b ）所示。

图（a ）所示读数为_________mm ，图（b ）所示读数为_________mm ，所测金属板的厚度为_________mm 。

2.（12分）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ.步骤如下：(1)用游标为20 分度的卡尺测量其长度如图甲，由图可知其长度为L ＝________mm ；(2)用螺旋测微器测量其直径如图乙，由图可知其直径D ＝________mm ；(3)用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻R ，表盘的示数如图，则该电阻的阻值约为________Ω.(4)该同学想用伏安法更精确地测量其电阻R ，现有的器材及其代号和规格如下：待测圆柱体电阻R电流表A 1(量程0～4 mA ，内阻约50 Ω) 电流表A 2(量程0～30 mA ，内阻约30 Ω) 电压表V 1(量程0～3 V ，内阻约10 k Ω) 电压表V 2(量程0～15 V ，内阻约25 k Ω) 直流电源E(电动势4 V ，内阻不计)滑动变阻器R 1(阻值范围0～15 Ω，允许通过的最大电流2.0 A) 滑动变阻器R 2(阻值范围0～2 k Ω，允许通过的最大电流0.5 A) 开关S 、导线若干为使实验误差较小，要求测得多组数据进行分析，某同学设计了如图所示的电路，请指出3处不妥之处：①______________________________________________________________________②______________________________________________________________________③______________________________________________________________________ 3.（14分）（1）某实验小组在“测定金属电阻率”的实验过程中，正确操作获得金属丝的直径以及电流表、电压表的读数如图所示，则它们的读数依次是 mm 、 A 、 V.（2）已知实验中所用的滑动变阻器阻值范围为0～10 Ω，电流表内阻约为几欧，电班级 姓名 出题者 徐利兵 审题者 李然里密封线压表内阻约为20 kΩ，电源为干电池(不宜在长时间、大功率状况下使用)，电源电动势E＝4.5 V，内阻较小.则以下电路图中，(填字母代号)电路为本次实验应当采用的最佳电路，但用此最佳电路测量的金属丝电阻仍然会比真实值偏(填“大”或“小”).(3)若已知实验所用的电流表内阻的准确值RA＝2.0 Ω，那么测量金属丝电阻Rx的最佳电路应是上图中的(填字母代号)电路.此时测得电流为I、电压为U，则金属丝电阻Rx＝(用题中字母代号表示).4.（12分）某实验小组研究两个未知元件X和Y的伏安特性，使用的器材包括电压表(内阻约为3 kΩ)、电流表(内阻约为1 Ω)、定值电阻等．图2(1)使用多用电表粗测元件X的电阻，选择“×1”欧姆挡测量，示数如图1(a)所示，读数为________ Ω.据此应选择图1中的________(填“(b)”或“(c)”)电路进行实验；(2)连接所选电路，闭合S；滑动变阻器的滑片P从左向右滑动，电流表的示数逐渐________(填“增大”或“减小”)；依次记录电流及相应的电压；将元件X换成元件Y，重复实验；(3)如图2(d)是根据实验数据作出的U－I图线，由图2可判断元件________(填“X”和“Y”)是非线性元件；(4)该小组还借助X和Y中的线性元件和阻值R＝21 Ω的定值电阻，测量待测电池的电动势E和内阻r，电路图如图2(e)所示，闭合S1和S2，电压表读数为3.00 V；断开S2，读数为1.00 V．利用图2(d)可算得E＝________ V．r＝________Ω(结果均保留两位有效数字，视电压表为理想电压表)．5．（9分）某实验小组的同学在学校实验室中发现一电学元件，该电学元件上标有“最大电流不超过6 mA，最大电压不超过7 V”，同学们想通过实验描绘出该电学元件的伏安特性曲线，他们设计的一部分电路如图3所示，图中定值电阻R＝1 kΩ，用于限流；电流表量程为10 mA，内阻约为5 Ω；电压表(未画出)量程为10 V，内阻约为10 kΩ；电源电动势E为12 V，内阻不计．甲乙图1图3(1)实验时有两个滑动变阻器可供选择： A ．阻值0～200 Ω，额定电流0.3 AB ．阻值0～20 Ω，额定电流0.5 A应选的滑动变阻器是________(填“A ”或“B ”)． 正确接线后，测得数据如下表：12345678910U/V0.00 3.00 6.00 6.16 6.28 6.32 6.36 6.38 6.39 6.40I/mA 0.00 0.00 0.00 0.06 0.50 1.00 2.00 3.00 4.00 5.50(2)由以上数据分析可知，电压表应并联在M 与________之间(填“O ”或“P ”)； (3)将电路图在虚线框中补充完整；(4) 从表中数据可知，该电学元件的电阻的特点是：________________________________________________________________________6.（11分）在“测绘小电珠的伏安特性曲线”实验中，实验器材如下： 待测小电珠(2.5 V,0.5 A)；双量程电压表(中间接线柱3 V 、内阻约为3 k Ω，右边接线柱15 V 、内阻约为15k Ω)；双量程电流表(中间接线柱0.6 A 、内阻约为0.125 Ω，右边接线柱3 A 、内阻约为0.025 Ω)；滑动变阻器(20 Ω，2 A)； 电源(电动势约为3 V ，内阻未知)； 开关一个，导线若干.(1)甲同学连好的实物图如图所示，乙同学检查时发现了多处错误，请指出(至少两处)：________________________.________________________。
