低辐射镀膜玻璃(LOW-E玻璃).

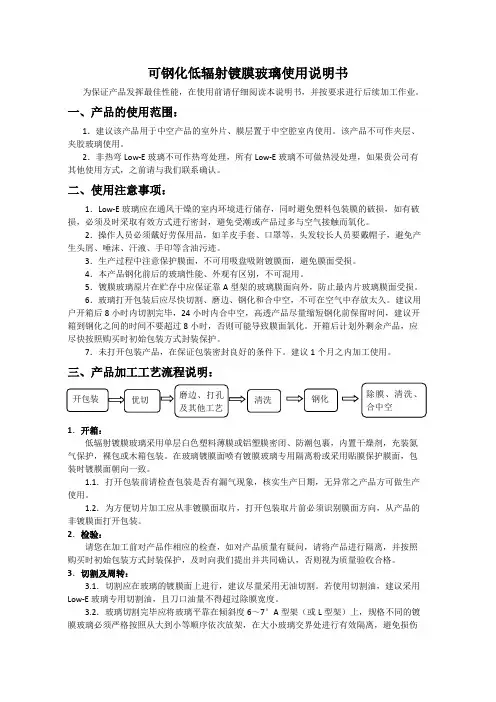

可钢化低辐射镀膜玻璃使用说明书为保证产品发挥最佳性能，在使用前请仔细阅读本说明书，并按要求进行后续加工作业。

一、产品的使用范围：1．建议该产品用于中空产品的室外片、膜层置于中空腔室内使用。

该产品不可作夹层、夹胶玻璃使用。

2．非热弯Low-E玻璃不可作热弯处理，所有Low-E玻璃不可做热浸处理，如果贵公司有其他使用方式，之前请与我们联系确认。

二、使用注意事项：1．Low-E玻璃应在通风干燥的室内环境进行储存，同时避免塑料包装膜的破损，如有破损，必须及时采取有效方式进行密封，避免受潮或产品过多与空气接触而氧化。

2．操作人员必须戴好劳保用品，如羊皮手套、口罩等，头发较长人员要戴帽子，避免产生头屑、唾沫、汗液、手印等含油污迹。

3．生产过程中注意保护膜面，不可用吸盘吸附镀膜面，避免膜面受损。

4．本产品钢化前后的玻璃性能、外观有区别，不可混用。

5．镀膜玻璃原片在贮存中应保证靠A型架的玻璃膜面向外，防止最内片玻璃膜面受损。

6．玻璃打开包装后应尽快切割、磨边、钢化和合中空，不可在空气中存放太久。

建议用户开箱后8小时内切割完毕，24小时内合中空，高透产品尽量缩短钢化前保留时间，建议开箱到钢化之间的时间不要超过8小时，否则可能导致膜面氧化。

开箱后计划外剩余产品，应尽快按照购买时初始包装方式封装保护。

7．未打开包装产品，在保证包装密封良好的条件下。

建议1个月之内加工使用。

三、产品加工工艺流程说明：1．开箱：低辐射镀膜玻璃采用单层白色塑料薄膜或铝塑膜密闭、防潮包裹，内置干燥剂，充装氮气保护，裸包或木箱包装。

在玻璃镀膜面喷有镀膜玻璃专用隔离粉或采用贴膜保护膜面，包装时镀膜面朝向一致。

1.1．打开包装前请检查包装是否有漏气现象，核实生产日期，无异常之产品方可做生产使用。

1.2．为方便切片加工应从非镀膜面取片，打开包装取片前必须识别膜面方向，从产品的非镀膜面打开包装。

2．检验：请您在加工前对产品作相应的检查，如对产品质量有疑问，请将产品进行隔离，并按照购买时初始包装方式封装保护，及时向我们提出并共同确认，否则视为质量验收合格。

低辐射(LOw-E)夹层玻璃摘要：低辐射（LOW-E）玻璃加工成为低辐射（LOW-E）夹层玻璃时，如果低辐射（LOW-E）膜层放在第2或3面，与PVB胶片直接接触，则，此时的低辐射（LOW-E）夹层玻璃已不具备低辐射（LOW-E）的功能。

只能称其为：镀膜夹层玻璃。

此时，只能体现建筑统一的色彩而已。

如果离线低辐射（LOW-E）膜层放在第四面进行热压加工时，压辊会将离线低辐射(LOW-E)的膜层损伤,同样也使其不具备低辐射（LOW-E）玻璃的功能。

同样，如果将低辐射（LOW-E）膜层放在第一面，由于膜层表面状态的改变和雨水的作用，也将使低辐射（LOW-E）夹层玻璃的低辐射功能降低。

但是，耀皮玻璃的在线低辐射(LOW-E)玻璃,由于其特有的生产工艺性能和材料特性，其膜层表面耐腐蚀和抗氧化能力的优越性能，所以抗氧放在夹层玻璃的第四面进行加工成为耀皮玻璃的在线低辐射（LOW-E）夹层玻璃，而其还具有低辐射（LOW-E）玻璃的功能。

关键词：低辐射（LOW-E）夹层玻璃低辐射rL0W-E丿玻璃由于其特有的降低辐射能量的性能以及随着国家节能政策和安全玻璃使用规定的要求,越来越多的建筑物使用低辐射(LOW-E)玻璃的组合产品。

但是建筑设计师在进行玻璃设计时,只考虑了安全方面的性能。

而忽略了低辐射(LOW-E)夹层玻璃传热系数的变化。

因为,如果低辐射(LOW-E)膜层放在第2面或第3面,与PVB胶片直接接触时。

则,低辐射(LOW-E)膜层的功能将消失。

如果将低辐射(LOW-E)膜层放在夹层玻璃的第一面由于水蒸汽或灰尘的影响,其低辐射功能也将逐步的减低。

只有将低辐射(LOw-E)膜层放在第四面时,低辐射(LOW-E)膜层的功能才能发挥作用。

虽然,玻璃工厂是订单加工企业,但是也有必要了解此点,提醒客户。

首先,需要了解低辐射(LOW-E)玻璃的工作原理。

固体、液体对辐射的吸收和反射只是发生在物体表面,而基本不涉及其内部,故表面的状况对辐射的影响是至关重要的,所以只要改变玻璃的表面状态,就可以改变其辐射能力,镀膜就是其中一个最直接的改变玻璃表面状态的方法。

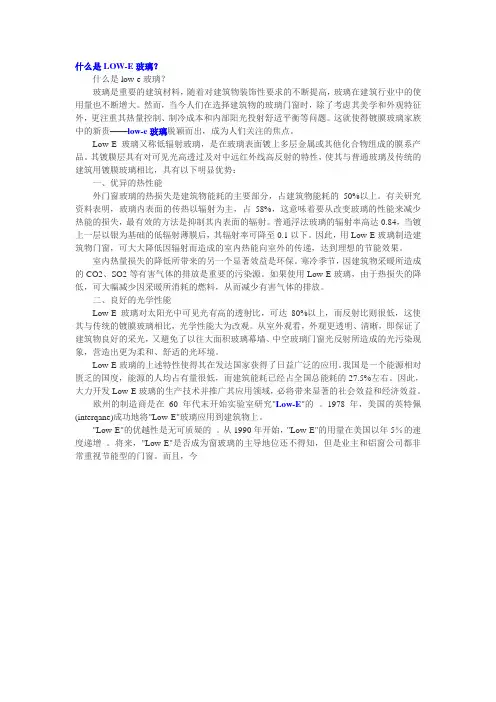

什么是LOW-E玻璃？什么是low-e玻璃？玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。

然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。

这就使得镀膜玻璃家族中的新贵——low-e玻璃脱颖而出，成为人们关注的焦点。

Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。

其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有以下明显优势：一、优异的热性能外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。

有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。

普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。

因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。

室内热量损失的降低所带来的另一个显著效益是环保。

寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。

如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。

二、良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。

从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。

Low-E玻璃的上述特性使得其在发达国家获得了日益广泛的应用。

我国是一个能源相对匮乏的国度，能源的人均占有量很低，而建筑能耗已经占全国总能耗的27.5%左右。

因此，大力开发Low-E玻璃的生产技术并推广其应用领域，必将带来显著的社会效益和经济效益。

低辐射镀膜玻璃产生缺陷的原因分析及控制方法中图分类号：j527.3文献标识码：a 文章编号：离线低辐射镀膜玻璃（low-e coated glass）是利用真空磁控溅射工艺，在玻璃表面镀由多层银或锡等金属或其化合物组成的薄膜系，产品对波长范围4.5μm～25μm的远红外线有很高的反射率，具有良好的隔热性能，主要应用于建筑行业。

在实际生产中，由于工艺控制的失误，会导致最终产品出现各种各样的质量缺陷，如放电纹、颜色不均匀、氧化、针孔、斑点（脱膜、漏镀）、斑纹、划伤、暗道或亮道等。

本文将系统分析这些缺陷产生的原因，并针对缺陷产生的原因，提出解决方案，以改进工艺控制方法，提高low-e玻璃产品质量。

一、放电纹；low玻璃膜层出现放电纹的原因是阴极放电和基片表面放电，基片表面放电是等离子体中的大量电子游离到基片表面聚集放电，而造成大量电子游离到基片表面的原因则是“阳极消失”，这种现象主要是平面阴极溅射时经常发生，旋转阴极很少发生这种现象。

阴极放电和阳极消失产生的根源就在于平面磁控溅射这种工艺固有的缺陷，这种工艺要求靶和阳极都要有较好的导电性，而在进行反应性溅射时，绝缘的氧化物会在靶和阳极的表面形成电绝缘层，一方面覆盖着电绝缘层的阴极靶面电势会受到很大影响，在气体放电过程中产生的正离子会改变表面上覆盖膜层的电势，甚至可能将表面的电势降为0v，溅射电压ua就会在这个非常薄的覆盖层(厚度为d)上下降，结果电场ua/d就会非常强，甚至会产生电弧，也就是人们常说的放电，这种电弧会对靶和玻璃上沉积的膜层造成破坏，导致放电纹；另一方面阳极覆盖了电绝缘层，电路中的电阻就会增大，溅射过程中的电势也会发生变化，造成阳极悬浮电势较高，从而降低溅射效率和影响膜层的均匀性，同时降低了阳极吸收电子的效率，使得大量电子游离到基片表面聚集放电导致基片表面产生放电纹，这种现象就是“阳极消失”效应。

由此可见，导致放电纹的原因是阴极放电和阳极消失，要杜绝放电纹就必须把他们表面的氧化物厚度控制在一定的范围内，要从减少阴极放电和控制电子游离两方面解决，可采用阳极悬浮、加装辅助阳极结合定期清靶的工艺以清洁靶面和阳极表面。

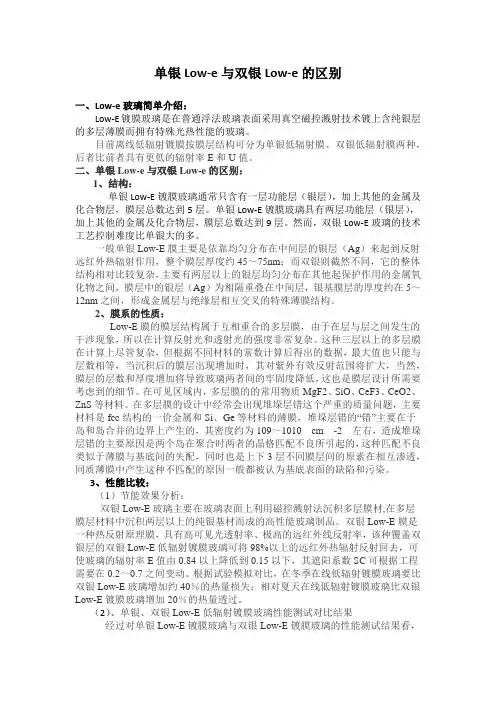

单银Low-e与双银Low-e的区别一、Low-e玻璃简单介绍：Low-E镀膜玻璃是在普通浮法玻璃表面采用真空磁控溅射技术镀上含纯银层的多层薄膜而拥有特殊光热性能的玻璃。

目前离线低辐射镀膜按膜层结构可分为单银低辐射膜、双银低辐射膜两种，后者比前者具有更低的辐射率E和U值。

二、单银Low-e与双银Low-e的区别：1、结构：单银Low-E镀膜玻璃通常只含有一层功能层（银层），加上其他的金属及化合物层，膜层总数达到5层。

单银Low-E镀膜玻璃具有两层功能层（银层），加上其他的金属及化合物层，膜层总数达到9层。

然而，双银Low-E玻璃的技术工艺控制难度比单银大的多。

一般单银Low-E膜主要是依靠均匀分布在中间层的银层（Ag）来起到反射远红外热辐射作用，整个膜层厚度约45～75nm；而双银则截然不同，它的整体结构相对比较复杂，主要有两层以上的银层均匀分布在其他起保护作用的金属氧化物之间，膜层中的银层（Ag）为相隔重叠在中间层，银基膜层的厚度约在5～12nm之间，形成金属层与绝缘层相互交叉的特殊薄膜结构。

2、膜系的性质：Low-E膜的膜层结构属于互相重合的多层膜，由于在层与层之间发生的干涉现象，所以在计算反射光和透射光的强度非常复杂。

这种三层以上的多层膜在计算上尽管复杂，但根据不同材料的常数计算后得出的数据，最大值也只能与层数相等，当沉积后的膜层出现增加时，其对紫外有效反射范围将扩大，当然，膜层的层数和厚度增加将导致玻璃两者间的牢固度降低，这也是膜层设计所需要考虑到的细节。

在可见区域内，多层膜的的常用物质MgF2、SiO、CeF3、CeO2、ZnS等材料。

在多层膜的设计中经常会出现堆垛层错这个严重的质量问题，主要材料是fcc结构的一价金属和Si、Ge等材料的薄膜，堆垛层错的“错”主要在于岛和岛合并的边界上产生的，其密度约为109～1010cm-2左右，造成堆垛层错的主要原因是两个岛在聚合时两者的晶格匹配不良所引起的，这种匹配不良类似于薄膜与基底间的失配，同时也是上下3层不同膜层间的原素在相互渗透，同质薄膜中产生这种不匹配的原因一般都被认为基底表面的缺陷和污染。

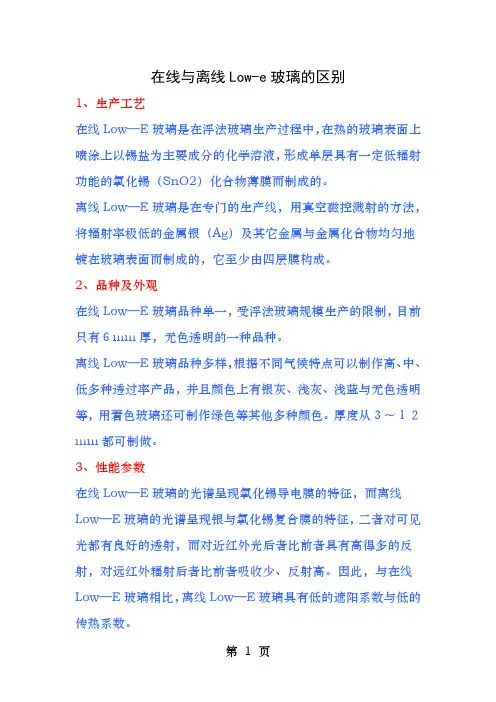

在线与离线Low-e玻璃的区别1、生产工艺在线Low—E玻璃是在浮法玻璃生产过程中，在热的玻璃表面上喷涂上以锡盐为主要成分的化学溶液，形成单层具有一定低辐射功能的氧化锡（SnO2）化合物薄膜而制成的。

离线Low—E玻璃是在专门的生产线，用真空磁控溅射的方法，将辐射率极低的金属银（Ag）及其它金属与金属化合物均匀地镀在玻璃表面而制成的，它至少由四层膜构成。

2、品种及外观在线Low—E玻璃品种单一，受浮法玻璃规模生产的限制，目前只有６mm厚，无色透明的一种品种。

离线Low—E玻璃品种多样，根据不同气候特点可以制作高、中、低多种透过率产品，并且颜色上有银灰、浅灰、浅蓝与无色透明等，用着色玻璃还可制作绿色等其他多种颜色。

厚度从３～１２mm都可制做。

3、性能参数在线Low—E玻璃的光谱呈现氧化锡导电膜的特征，而离线Low—E玻璃的光谱呈现银与氧化锡复合膜的特征，二者对可见光都有良好的透射，而对近红外光后者比前者具有高得多的反射，对远红外辐射后者比前者吸收少、反射高。

因此，与在线Low—E玻璃相比，离线Low—E玻璃具有低的遮阳系数与低的传热系数。

见附件表说明：参数性能表中的数据是用实际测量并经国际公认的Ｗ４软件计算得出。

表中仅提供了南玻的一种品种，其他品种请见南玻集团的产品说明书。

Ｕ值是除太阳直接辐射以外所有热量的传热系数，分夏季Ｕ夏值与冬季Ｕ冬值。

Ｓc是玻璃的遮阳系数，它衡量玻璃对太阳直接辐射的遮蔽作用。

4、节能性夏季透过玻璃传输的热量：Ｑ夏＝Ｕ（Ｔ外－Ｔ内）＋６３０Ｓc (w/m2)冬季透过玻璃传输的热量：Ｑ冬＝Ｕ（Ｔ外－Ｔ内）(w/m2) 上述在线Low—E（型号SG500）中空玻璃组件，夏季传入室内与冬季传出室外的热量分别为：Ｑ夏=2。

40×（35－20）+630×0.72=489.6w/m2Ｑ冬=2。

17×（－5－20）=－54。

3w/m2（负数说明热量由室内向室外传输）上述离线Low—E玻璃（型号CEB11）中空玻璃组件，夏季传入室内与冬季传出室外的热量分别为：Ｑ夏=2。

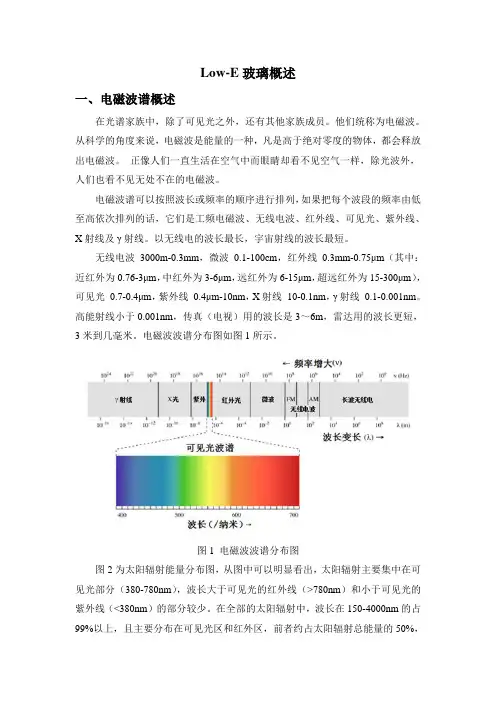

Low-E玻璃概述一、电磁波谱概述在光谱家族中，除了可见光之外，还有其他家族成员。

他们统称为电磁波。

从科学的角度来说，电磁波是能量的一种，凡是高于绝对零度的物体，都会释放出电磁波。

正像人们一直生活在空气中而眼睛却看不见空气一样，除光波外，人们也看不见无处不在的电磁波。

电磁波谱可以按照波长或频率的顺序进行排列，如果把每个波段的频率由低至高依次排列的话，它们是工频电磁波、无线电波、红外线、可见光、紫外线、X射线及γ射线。

以无线电的波长最长，宇宙射线的波长最短。

无线电波3000m-0.3mm，微波0.1-100cm，红外线0.3mm-0.75μm（其中：近红外为0.76-3μm，中红外为3-6μm，远红外为6-15μm，超远红外为15-300μm），可见光0.7-0.4μm，紫外线0.4μm-10nm，X射线10-0.1nm，γ射线0.1-0.001nm。

高能射线小于0.001nm，传真（电视）用的波长是3～6m，雷达用的波长更短，3米到几毫米。

电磁波波谱分布图如图1所示。

图1 电磁波波谱分布图图2为太阳辐射能量分布图，从图中可以明显看出，太阳辐射主要集中在可见光部分（380-780nm），波长大于可见光的红外线（>780nm）和小于可见光的紫外线（<380nm）的部分较少。

在全部的太阳辐射中，波长在150-4000nm的占99%以上，且主要分布在可见光区和红外区，前者约占太阳辐射总能量的50%，后者约占43%，紫外区的太阳辐射能很少，只占总量的7%。

图2 太阳辐射能量分布图二、Low-E玻璃1. Low-E玻璃的概念Low-E玻璃——在玻璃表面镀上低辐射材料及金属氧化物膜，使玻璃呈现出不同的颜色。

其主要作用是降低玻璃的U值，同时有选择地降低Sc，全面改善玻璃的节能特性。

Low-E玻璃也叫低温辐射镀膜玻璃，是我国目前推荐的新型节能产品。

镀膜玻璃的节能性是通过改变玻璃表面的热反射特性而实现的，由于选择了不同的镀膜材料和膜结构而形成了两大系列产品，即热反射镀膜玻璃和低温辐射镀膜玻璃。

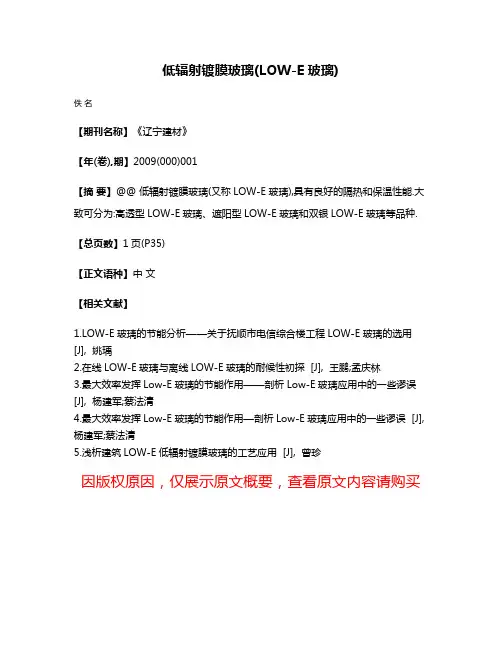

低辐射镀膜玻璃(LOW-E玻璃)
佚名
【期刊名称】《辽宁建材》
【年(卷),期】2009(000)001
【摘要】@@ 低辐射镀膜玻璃(又称LOW-E玻璃),具有良好的隔热和保温性能.大致可分为:高透型LOW-E玻璃、遮阳型LOW-E玻璃和双银LOW-E玻璃等品种.【总页数】1页(P35)
【正文语种】中文
【相关文献】
1.LOW-E玻璃的节能分析——关于抚顺市电信综合楼工程LOW-E玻璃的选用[J], 姚瑀
2.在线LOW-E玻璃与离线LOW-E玻璃的耐候性初探 [J], 王鹏;孟庆林
3.最大效率发挥Low-E玻璃的节能作用——剖析Low-E玻璃应用中的一些谬误[J], 杨建军;蔡法清
4.最大效率发挥Low-E玻璃的节能作用—剖析Low-E玻璃应用中的一些谬误 [J], 杨建军;蔡法清
5.浅析建筑LOW-E低辐射镀膜玻璃的工艺应用 [J], 曾珍
因版权原因，仅展示原文概要，查看原文内容请购买。

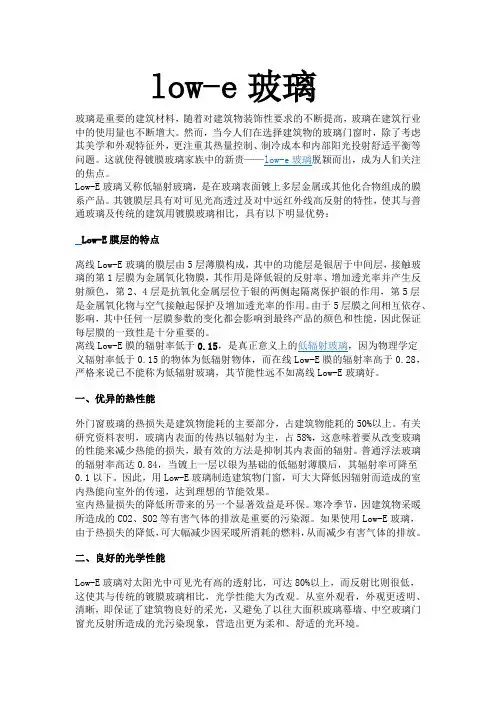

low-e玻璃玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。

然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。

这就使得镀膜玻璃家族中的新贵——low-e玻璃脱颖而出，成为人们关注的焦点。

Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。

其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有以下明显优势：Low-E膜层的特点离线Low-E玻璃的膜层由5层薄膜构成，其中的功能层是银居于中间层，接触玻璃的第1层膜为金属氧化物膜，其作用是降低银的反射率、增加透光率并产生反射颜色，第2、4层是抗氧化金属层位于银的两侧起隔离保护银的作用，第5层是金属氧化物与空气接触起保护及增加透光率的作用。

由于5层膜之间相互依存、影响，其中任何一层膜参数的变化都会影响到最终产品的颜色和性能，因此保证每层膜的一致性是十分重要的。

离线Low-E膜的辐射率低于0.15，是真正意义上的低辐射玻璃，因为物理学定义辐射率低于0.15的物体为低辐射物体，而在线Low-E膜的辐射率高于0.28，严格来说已不能称为低辐射玻璃，其节能性远不如离线Low-E玻璃好。

一、优异的热性能外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。

有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。

普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。

因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。

室内热量损失的降低所带来的另一个显著效益是环保。

寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。

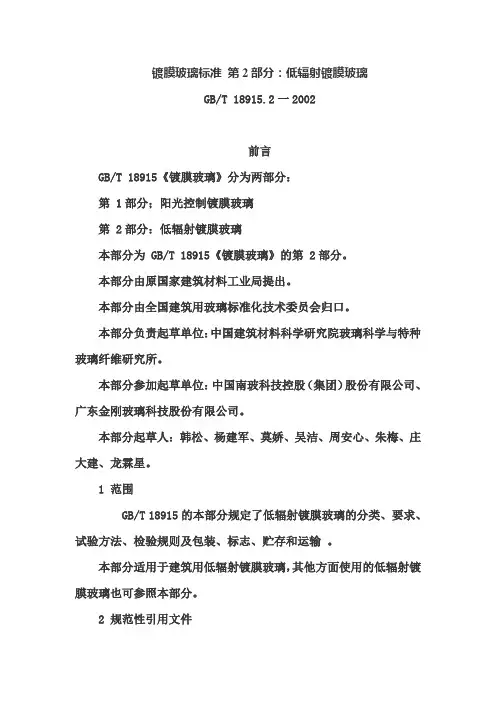

镀膜玻璃标准第2部分：低辐射镀膜玻璃GB/T 18915.2一2002前言GB/T 18915《镀膜玻璃》分为两部分：第 1部分；阳光控制镀膜玻璃第 2部分：低辐射镀膜玻璃本部分为 GB/T 18915《镀膜玻璃》的第 2部分。

本部分由原国家建筑材料工业局提出。

本部分由全国建筑用玻璃标准化技术委员会归口。

本部分负责起草单位：中国建筑材料科学研究院玻璃科学与特种玻璃纤维研究所。

本部分参加起草单位：中国南玻科技控股（集团）股份有限公司、广东金刚玻璃科技股份有限公司。

本部分起草人：韩松、杨建军、莫娇、吴洁、周安心、朱梅、庄大建、龙霖星。

1 范围GB/T 18915的本部分规定了低辐射镀膜玻璃的分类、要求、试验方法、检验规则及包装、标志、贮存和运输。

本部分适用于建筑用低辐射镀膜玻璃，其他方面使用的低辐射镀膜玻璃也可参照本部分。

2 规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本部分。

GB/T 2680 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定（GB/T 2680-1994,neq ISO 9050:1990)GB/T 2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 6382. 1 平板玻璃集装器具架式集装器具及其试验方法GB/T 6382. 2 平板玻璃集装器具箱式集装器具及其试验方法GB/T 8170 数值修约规则GB 11614 浮法玻璃GB 17841-1999 幕墙用钢化玻璃与半钢化玻璃GB/T 18915. 1 镀膜玻璃第1部分阳光控制镀膜玻璃1C/T 513 平板玻璃木箱包装3 术语和定义下列术语和定义适用于GB/T 18915的本部分。

LOW-E玻璃玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。

然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。

这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。

Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。

其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有以下明显优势：优异的热性能外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。

有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。

普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。

因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。

室内热量损失的降低所带来的另一个显著效益是环保。

寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。

如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。

良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。

从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。

Low-E玻璃的上述特性使得其在发达国家获得了日益广泛的应用。

我国是一个能源相对匮乏的国度，能源的人均占有量很低，而建筑能耗已经占全国总能耗的27.5%左右。

因此，大力开发Low-E玻璃的生产技术并推广其应用领域，必将带来显著的社会效益和经济效益。

门窗幕墙玻璃在线Low-E和离线Low-E的区别名词解释：低辐射镀膜玻璃简称低辐射玻璃或LOW-E玻璃，因其所镀的膜层具有极低的表面辐射率而得名。

普通玻璃的表面辐射率在0.84左右，Low-E玻璃的表面辐射率在0.25以下。

这种不到头发丝百分之一厚度的低辐射膜层对远红外热辐射的反射率很高，能将80%以上的远红外辐射反射回去，所以Low-E 玻璃具有良好的阻隔热辐射透过的作用。

在线、离线玻璃简介1、生产工艺在线Low-E玻璃是在浮法玻璃生产过程中，在热的玻璃表面上喷涂上以锡盐为主要成分的化学溶液，形成单层具有一定低辐射功能的氧化锡(SnO2)化合物薄膜而制成的。

离线Low-E玻璃是在专门的生产线，用真空磁控溅射的方法，将辐射率极低的金属银(Ag)及其它金属和金属化合物均匀地镀在玻璃表面而制成的，它至少由四层膜构成。

2、品种及外观在线Low-E玻璃品种单一，受浮法玻璃规模生产的限制，目前只有6mm厚，无色透明的一种品种。

离线Low-E玻璃品种多样，根据不同气候特点可以制作高、中、低多种透过率产品，并且颜色上有银灰、浅灰、浅蓝和无色透明等，用着色玻璃还可制作绿色等其他多种颜色。

厚度从3～12mm都可制做。

3、性能参数在线Low-E玻璃的光谱呈现氧化锡导电膜的特征，而离线Low-E 玻璃的光谱呈现银和氧化锡复合膜的特征，二者对可见光都有良好的透射，而对近红外光后者比前者具有高得多的反射，对远红外辐射后者比前者吸收少、反射高。

因此，与在线Low-E 玻璃相比，离线Low-E玻璃具有低的遮阳系数和低的传热系数。

4、节能性夏季透过玻璃传输的热量：Q夏=U(T外-T内)+630Sc(w/㎡)；冬季透过玻璃传输的热量：Q冬=U(T外-T内)(w/㎡)；上述在线Low-E(型号SG500)中空玻璃组件，夏季传入室内和冬季传出室外的热量分别为：Q夏=2.40×(35-20)+630×0.72=489.6w/㎡；Q冬=2.17×(-5-20)=-54.3w/㎡(负数说明热量由室内向室外传输)；上述离线Low-E玻璃(型号CEB11)中空玻璃组件，夏季传入室内和冬季传出室外的热量分别为：Q夏=2.21×(35-20)+630×0.44=310.4w/㎡；Q冬=2.01×(-5-20)=-50.3w/㎡(负数说明热量由室内向室外传输)计算条件为：夏季室外35℃，冬季室外-5℃，室内维持20℃。

1、拿打火机靠近low-e玻璃，玻璃会反射打火机火焰，玻璃面的火焰是橘色的，low-e膜面的颜色一般呈现红色、蓝色等颜色（依据不同的膜层，颜色存在差异）。

2、如果是中空low-e玻璃，则会呈现四个火焰镜像，有一个颜色与其他三个不同，那个不同颜色的火焰的成像面，就是low-e面。

3、根据玻璃反光效果也能分辨膜面，但是这招不推荐非专业人士使用。

若是成品的话，LOW-E中空都是需要除膜的，仔细看下有银边的就是，若是未合中空的，可以用尖锐物品刮下玻璃边，在边部1公分以内刮没事，就能看出来了，LOW-E度的是金属膜，也可以用万用表测LOW-E玻璃玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。

然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。

这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。

优异的热性能外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。

有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。

普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.15以下。

因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室内的传递，达到理想的节能效果。

室内热量损失的降低所带来的另一个显著效益是环保。

寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。

如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。

良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。

从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。

LOW-E玻璃简介
玻璃面积占整个门窗面积的７０％～８０％，通过玻璃损失的热量占门窗损失总热量的７０％以上，因此，玻璃的热工性能对门窗整体性能极为重要．中空玻璃凭借其良好的保温隔热性能，目前被广泛应用于玻璃幕墙行业．
目前采用较多的门窗玻璃主要有中空玻璃和真空玻璃，low-e玻璃就属于中空玻璃的一种。

普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.15以下。

因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。

Low—E玻璃目前分两种：在线Low—E玻璃，离线Low—E玻璃。

在线Low—E玻璃的钢化是带膜钢化，膜的存在使得玻璃两面加热不对称，钢化过程难以控制，可能产生钢化变形大等一系列问题。

“硬镀膜”，膜层保质期为30年。

离线Low—E玻璃是先钢化后镀膜，玻璃膜面较软，在受到潮气和某些氧化剂的侵袭时会缓慢氧化。

必须在很短的时间内加工成中空玻璃，否则氧化物进入空腔后隔热性能逐渐丧失，外观发乌、变色、逐渐出现大量霉点。

双银LOW-E是指在玻璃同一面上镀两层银膜，两个膜层距离很近，近到能使光线产生干涉现象，这是双银LOW-E比普通LOW-E节能的根本原因。

如果把两个银膜分别镀在两块玻璃上，节能效果反而不如着色玻璃镀LOW-E膜效果好。

单银膜层有5层，双银膜层有9层，双银LOW-E中空玻璃价格比两块LOW-E玻璃合成中空价格至少便宜20多，而且节能效果好。

能耗总量的27％，而建筑门窗的能耗又占建筑能耗的50%左右。

中国既有440多亿平米的建筑中，93%以上是不节能的窗框和玻璃。

每年新增加20亿平米左右的建筑，也多不节能。

2008年4月1日，中国《节能法》将全面落实实施。

这从法律层面将节约资源确定为中国的基本国策。

2005年建设部发布了《公共建筑节能设计标准》、《关于新建居住建筑严格执行设计标准的通知》，各地也相继出台新的建筑节能设计标准，政府的节能政策将是节能建筑建设和节能建材应用市场发展的主要推动力。

如瑞典1998年节能法规出台后，2000年low-e中空玻璃的市场份额就占到窗用玻璃市场份额的45%.德国1995年实施新节能法，low-e中空玻璃的市场占有率直线上升，目前我国已有建筑，需进行节能改造的约130亿平方米，若10年完成，每年将有13亿平方米进行改造，预计年需外门窗及幕墙玻璃3.3亿平方米以上，若30%使用low-e中空玻璃，那么每年就会有近1亿平方米的市场需求。

中国节能玻璃市场将面临广阔的发展空间。

然而优质节能效果的low-e玻璃，近年来，尽管产量逐年增加，但2005、2006年年产量分别也只有590和920万平米，不到美国2004年年产量六分之一。

生产线主要集中在南玻、耀华玻璃、耀皮玻璃、威海蓝星玻璃、福耀玻璃等生产企业。

近两年越来越多的玻璃生产企业引进这类玻璃生产线，到2010年底中国low-e玻璃的产量将达5000万平方米，而到时的需求量将达9700万平方米。

与庞大的需求相比，我国low-e玻璃存在非常大的产能缺口。

二、建筑玻璃与节能的关系太阳辐射能量的97％集中在波长为0.3-2.5um范围内，这部分能量来自室外；100℃以下物体的辐射能量集中在2.5um以上的长波段，这部分能量主要来自室内。

若以室窗为界的话，冬季或在高纬度地区我们希望室外的辐射能量进来，而室内的辐射能量不要外泄。

若以辐射的波长为界的话，室内、室外辐射能的分界点就在2.5um 这个波长处。
