低辐射镀膜玻璃(Low-E玻璃)性能

low-e膜辐射率遮阳系数关系
low-e膜指的是低辐射镀膜玻璃，其辐射率和遮阳系数都是评估玻璃性能的重要参数。

二者之间的关系如下：
low-e膜的遮阳系数Sc范围较广，可根据需要控制太阳能的透过量，以适应不同地区的需要。

遮阳系数越小，阻挡阳光热量向室内辐射的性能越好。

因此，可以根据不同地区的气候特点和对玻璃遮阳系数的要求，来调整low-e膜的位置。

low-e膜的辐射率E指的是膜层表面吸收外来能量的能力，它的数值越低，说明膜层的隔热性能越好。

low-e膜中含有银层，可以直接反射远红外热辐射，从而减少室内外能量的传递。

总之，low-e膜的辐射率和遮阳系数都能影响玻璃的传热性能和太阳能透过量，从而影响室内的温度和舒适度。

在选择low-e膜时，需要综合考虑这两个参数，以满足实际需求。

离线低辐射镀膜玻璃产品使用说明书1 产品简介离线低辐射镀膜玻璃，简称离线Low-E。

是采用世界先进的离线磁控真空溅射镀膜工艺，以优质浮法玻璃为基片制备的含有一层金属银层，辅以多层耐腐蚀、耐高温能力强的保护膜，具有反射中远红外热辐射、低的传热系数K值、较低的太阳红外热能总透射比，从而具有优异的保温隔热性能。

精确控制的多膜系匹配技术，使得该产品清透，雾度极小，热稳定性好，可进行热弯、钢化、半钢化或弯钢化等热处理。

钢化后的玻璃必须加工成中空玻璃才能使用，使得节能效果最佳。

1.1 产品规格(mm)：2140×3660 2440×3660 2200×36602440×3300 2200×3300 2134×33002140×16601. 2 厚度(mm)：4mm、5mm、6mm、8mm、10mm、12mm、15mm、19 mm1. 3 颜色系列：净色、浅蓝、蓝灰、福特蓝、威海蓝、深绿等。

特殊规格、厚度、颜色可根据用户需求，提供定制。

2 产品深加工2. 1 运输及存放2. 1.1在运输及存放过程中，产品的包装及内部必须防水；保证玻璃包装内外的温度一致，防止结露。

2. 1.2存放产品的环境及地点要干燥、通风，防止淋雨、流水等；不能置于阳光下暴晒，防止玻璃受热破损。

2. 1.3使用升降设备搬运时，必须采取有效措施防止玻璃边部受损。

2. 1.4玻璃产品必须防止猛烈的或持续的撞击。

2. 2 切割2. 2.1开箱前请检查包装是否有漏气现象，核实生产日期，确认无异常后方可进行深加工生产。

2. 2.2切割台面必须始终保持干净，请按照包装箱上箭头标示方向开包，膜面朝里放置于切割架上。

搬运玻璃时膜面朝向身体外侧，防止衣物磨蹭膜面；注意：每箱最后一片产品膜面方向与其它片相反，切割之前请进行翻转，以确保产品膜面切割时向上。

2. 2.3操作人员必须戴好干净、干燥的无尘白纱手套、口罩及护腕等劳保用品；长发女性要戴帽子，以免头发卷入设备中。

技术专栏低辐射（LOW-E）玻璃发布时间：2009年5月31日 17时02分. 概述低辐射（LOW-E）玻璃，是指在玻璃表面上镀制一层或多层特定的金属氧化物薄膜层，在保证可见光透过率尽可能高的条件下，阻止室内辐射能量的传递，从而达到节能效果的一种镀膜玻璃。

因其辐射率（E）＜15%，因此又称之为低辐射玻璃。

当今，低辐射（LOW-E）玻璃已应用于多种建筑及工业领域，例如：用作为单片低辐射（LOW-E）玻璃，及制造中空、夹层、钢化加工玻璃；汽车风挡玻璃及窗玻璃；工业冷藏柜的中空玻璃厨门；波炉及烤炉的门玻璃；聚光灯及碘钨等各种配套用盖板玻璃；扫描用的复印机面版玻璃、照像制版等玻璃；据报道，60年代末，欧洲的玻璃制造商开始在实验室研究LOW-E，不久获得成功。

1978年，美国英特佩（interqane）公司成功地将LOW-E玻璃首先应用于建筑物上。

到了80年代末期，国外特别是欧洲和美国、日本等国家和地区大量应用低辐射（LOW-E）玻璃作建筑物门窗。

美国在80年代至90年代时，低辐射（LOW-E）玻璃门窗已占整个全美玻璃门窗市场的1/4以上。

欧洲现今年用量已在6500万m2左右，全世界年均用量已达1.2亿m2，欧洲其它国家也正立法鼓励使用低辐射（LOW-E）玻璃，日本和美国的行业协会都采取一定的措施，鼓励使用节能的低辐射（LOW-E）玻璃。

2. 低辐射（LOW-E）玻璃生产工艺简介2.1在线高温热解沉积法（在线LOW-E玻璃）2.1.1国外在线LOW-E发展状况据报道，低辐射（LOW-E）玻璃的生产工艺主要有浮法在线高温热解沉积法和离线磁控溅射法两种生产方法。

国际上在线LOW-E玻璃是由英国皮尔金顿公司于1978年采用浮法在线高温热解沉积法的镀膜工艺首先研制开发成功。

该工艺后经多次试生产，于1985年正式在浮法玻璃生产线上全面实施使用，LOW-E玻璃很快批量投放市场。

据英国皮尔金顿公司介绍，这种在线LOW-E玻璃的膜层系由不同的金属氧化物所组成的“硬膜”膜层玻璃。

三银Low_E玻璃(详细介绍）Low_E玻璃又称低辐射镀膜玻璃，具有极低的表面辐射率，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。

其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有优异的隔热效果和良好的透光性。

南玻作为国内第一家生产镀膜玻璃的企业，一直致力于研究节能玻璃的发展，自1997年首次成功推出单银以来，到目前镀膜玻璃已经发展到了第三代——三银Low_E玻璃，也称红外线屏蔽玻璃，它的显著优点有：▲透光率高：自然采光好，节省照明能耗▲太阳红外热能总透射比极低▲透光不透热，遮阳性能极好▲将太阳过滤成冷光源，西晒不热▲降低空调能耗、减少空调设备投资▲传热系数K值低：提高保温性能▲舒适性好：夏季室内环境更加凉爽，冬季更加温暖我们来看看Low_E膜层的基本结构根据膜层里含有的银层数量，因此得名单银Low_E、双银Low_E、三银Low_E,三银Low_E优异的性能我将通过以下个几个方面来比较：1、在透过率相同的情况下，三银、双银、单银的太阳光谱透过曲线的比较●在太阳热辐射区域，单银的包容面积最大，双银次之，三银的包容面积最小，也就是透过三银玻璃的热量最少。

2、在透过率相同的情况下，三银、双银、单银的光热性能参数的比较●光热比LSG：可见光透射比与太阳能总透射比的比值●透光率相同时，三银Low_E玻璃的K值和Sc值更小，光热比值更大，更节能3、在相同遮阳系数的情况下，三银、双银、单银的太阳光谱透过曲线的比较●在遮阳系数相同的情况下，三银的透过反而更高，在屏蔽了红外热能的同时，提高了室内自然光的采集，提高室内照明舒室度，减少能耗，即透过了可见光（采光），又挡住了红外线（隔热）。

4、在相同遮阳系数的情况下，三银、双银、单银的光热性能参数的比较●Sc相同时，三银的透过反而更高，保证足够采光的同时几乎屏蔽了全部的热量，真正做到透光不透热！节能案例模拟计算分析我们以长沙地区为例，某项目用量21000平米该项目采用单、双、三银对空调能耗及设备投入的影响计算标准：GB50736-2012《民用建筑供暖通风与空气调节设计规范》●计算公式：及●长沙地区15时为极限值，冷负荷计算温度为34.6摄氏度空调制冷量1P=2.5KW。

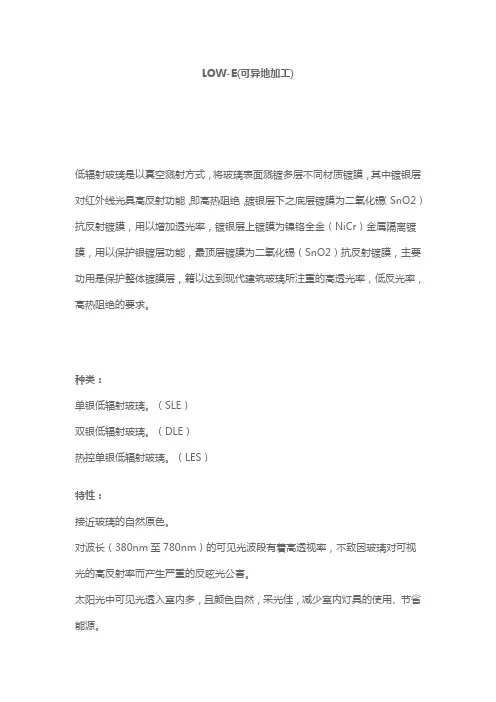

LOW-E(可异地加工)低辐射玻璃是以真空溅射方式，将玻璃表面溅镀多层不同材质镀膜，其中镀银层对红外线光具高反射功能，即高热阻绝，镀银层下之底层镀膜为二氧化锡（SnO2）抗反射镀膜，用以增加透光率，镀银层上镀膜为镍铬全金（NiCr）金属隔离镀膜，用以保护银镀层功能，最顶层镀膜为二氧化锡（SnO2）抗反射镀膜，主要功用是保护整体镀膜层，籍以达到现代建筑玻璃所注重的高透光率，低反光率，高热阻绝的要求。

种类：单银低辐射玻璃。

（SLE）双银低辐射玻璃。

（DLE）热控单银低辐射玻璃。

（LES）特性：接近玻璃的自然原色。

对波长（380nm至780nm）的可见光波段有着高透视率，不致因玻璃对可视光的高反射率而产生严重的反眩光公害。

太阳光中可见光透入室内多，且颜色自然，采光佳，减少室内灯具的使用、节省能源。

对红外线光有较高之反射率（波长780－3000㎜），尤其是对长波之红外线（波长3000㎜以上），几乎是全反射，阻断大量热源进入，使室内觉得凉爽，达到冬暖夏凉的效果。

用途：正确组合方式适合气候较为炎热的亚热带地区（如台湾）现代绿建筑节能玻璃帷幕墙及天窗使用。

规格：厚度：3－19㎜最大尺寸：100″×144″（2540㎜×3658㎜）最小尺寸：12″×36″（305㎜×914㎜）Low－E双层玻璃最大尺寸：98″×138″（2500㎜×3500㎜）设计及施工之注意事项：因Low－E金属镀膜接触大气易起不良反应而必须于极短时间内密封或加工为双层玻璃，无法单片使用。

Low－E双层玻璃这辐射率为0.02～0.11，一般未镀膜玻璃射率为0.84。

亚热带、热带区域镀膜面安装于＃2面（由建筑物外侧往内数）；寒带区域使用镀膜面安装于＃3面（由建筑物外侧往内数）Low－E玻璃成品后不可再作弯曲加工。

Low－E玻璃须于镀膜前作强化加工。

金属框的设计排水性要良好，避免因积水而导致玻璃变质起雾。

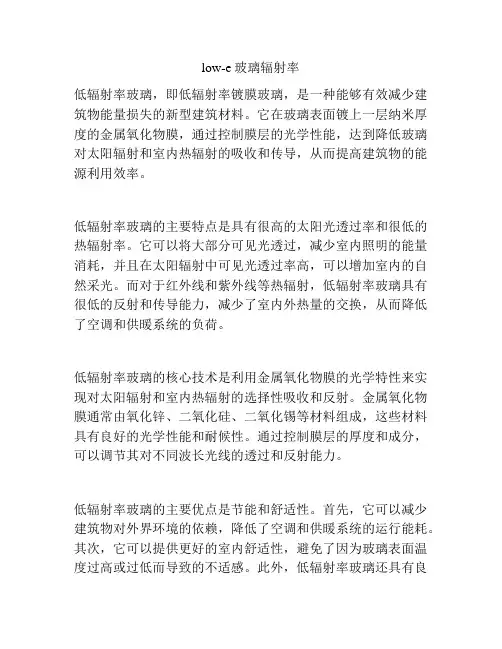

Low-E玻璃是是一种镀膜玻璃。

通过在浮法玻璃基片表面镀上具有低辐射特性的功能膜，来降低玻璃表面的辐射率从而提高玻璃的节能性能。

低辐射玻璃在可见光波段具有较高的可见光透过率。

在红外线波段具备阻隔远红外线的特点。

在夏季可以阻隔物体受太阳照射后发出的二次辐射热，同样冬季可以减少室内的热量向外流失，从而发挥隔热保温节能降耗的目的。

低辐射玻璃以其优异的节能环保性能而被誉为21世纪最理想的建筑玻璃材料。

1 低辐射镀膜玻璃的节能原理普通无色玻璃具有良好的透光性能，能透过80 %～90 %左右的太阳辐射。

由于玻璃中分子的本征频率与中远红外的频率相近或相同，会因共振而产生红外吸收，使得中远红外的透射率极低，如图1所示。

根据维恩位移定律，温度为T 的物体发射出的电磁辐射的强度最大的波长位置为λmax = 2 897/ Tμm该式表明，物体温度越低，辐射的波长越接近长波。

室温下物体发射的红外电磁辐射大部分被玻璃所吸收，这部分吸收的能量将通过玻璃的二次散热而损失掉。

对任意波长、任意材料表面的发射率与黑体表面的发射率之比称之为该材料的发射率。

根据基尔霍夫定律，相同温度下材料的发射率与吸收系数相等。

据此可知良好的吸收体也是良好的发射体。

由于玻璃不透红外，因此玻璃对红外波段的电磁波只有吸收和反射。

设R 为玻璃表面对电磁辐射的反射率，1 - R 则为吸收系数，ε表示玻璃表面的辐射率，根据以上定律显然有ε = 1 - R此式表明对红外辐射具有高反射率的材料也就具有低的辐射率，反射率越高，辐射率越低。

低辐射膜本质上是一种透明导电膜，在可见光波段有良好的透光性，对红外光有很高的反射性，如图1 所示。

低辐射镀膜玻璃通过降低玻璃表面的辐射系数减少玻璃的能量损失，其原理是尽可能多地反射红外辐射从而减少吸收和再次辐射。

2 低辐射玻璃的分类低辐射玻璃按成膜性质可分为硬涂层低辐射玻璃和软涂层低辐射玻璃。

硬涂层低辐射玻璃也称高温热解低辐射玻璃，它是通过高温化学反应分解金属卤化物或有机金属化合物而在玻璃表面上镀制一定厚度的金属氧化物半导体膜，膜层同玻璃基体结合牢固，其各项物理、化学、机械性能基本接近甚至超过玻璃基体；软涂层低辐射玻璃是利用真空或磁控溅射的方法在玻璃上镀制多层金属和金属氧化物膜层，其膜层抗氧化强度较低，耐磨损和耐腐蚀性能较差[2]。

建筑用lowe玻璃检验标准
建筑用Low-E玻璃的检验标准主要包括以下两个方面：
1. 远红外分光光度计测量法：这是最准确的方法，通过使用远红外分光光度计测量玻璃表面的辐射率进行判定。

根据GB/《低辐射镀膜玻璃》标准，离线Low-E玻璃的辐射率应小于等于，在线Low-E玻璃的辐射率应小于等于。

但这种方法只能用于检测小块的单片玻璃，对于中空玻璃，需要将其拆解成单片玻璃后进行检测。

同时，由于远红外分光光度计价格昂贵，所以这种方法并不适用于加工及使用现场的快速判定。

2. 接触测量电阻方法：使用万用表的电阻档或电阻表测量玻璃表面的导通电阻值。

将万用表笔尖置于玻璃表面，正负笔尖相距1cm左右，若显示玻璃
电阻小于20欧姆，则镀膜层为LOW-E膜层；若大于20欧姆，则膜层为阳光控制膜（非LOW-E膜）；若电阻值为无穷大，则玻璃为非镀膜面。

电阻越低说明LOW-E对红外反射效果越好。

但此方法需用力接触表面，容易造成LOW-E表面损伤，从而破坏玻璃的LOW-E功能。

此外，还有其他检验方法如图像辨别方法、热力感应法、专业仪器测量方法等。

以上内容仅供参考，如需更多信息，建议查阅Low-E玻璃相关书籍或咨询建筑行业专业人士。
